- 姓名：李双星
- 班级：计算1814
- 学号：201821121097
1 实验目的
- 理解RIP路由表的建立与更新
- 感受RIP坏消息传得慢
2 实验内容
使用Packet Tracer，正确配置网络参数，使用命令查看和分析RIP路由信息。
- 建立网络拓扑结构
- 配置参数
- 分析RIP路由信息
3. 实验报告

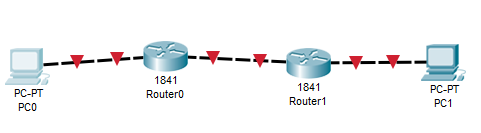

3.1 建立网络拓扑结构
3.2 配置参数

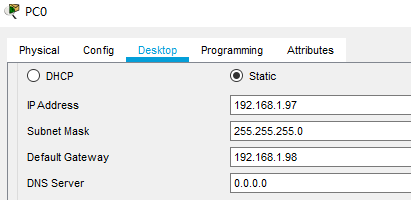

PC0参数配置：

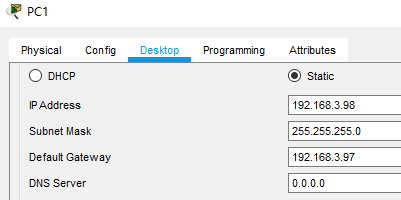

PC1参数配置：

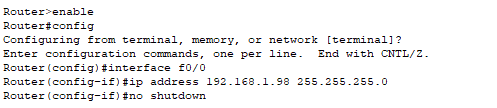

路由器Router0配置：
检查ip配置：
路由配置协议：
区分一下取名R2，路由器R2配置：

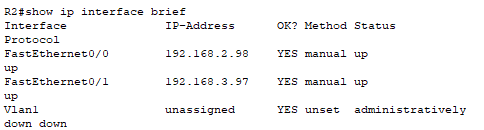

检查ip：
路由配置：
3.3 测试网络连通性

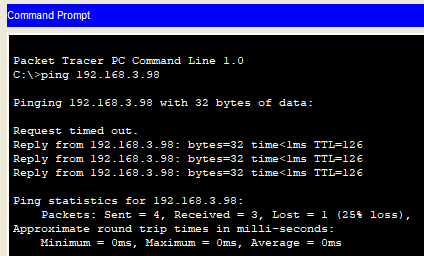

在PC0上pingPC1：

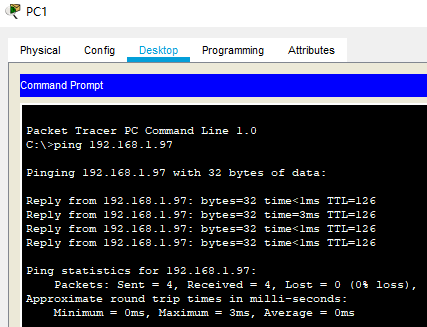

在PC1上pingPC0:
可知整条线路已连通。
3.4 理解RIP路由表建立和更新

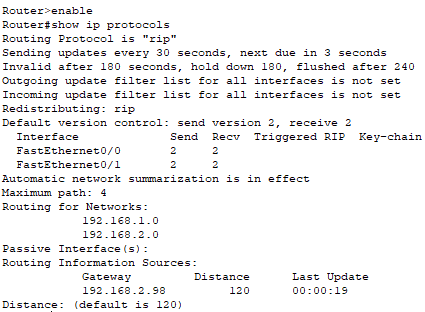

（1）查看路由过程的信息（输入show ip protocols）
FastEthernet0/0 2 2 ：f0/0接口发送和接收的RIP协议版本为2
Routing for Networks: 192.168.1.0 192.168.2.0：路由器通告网段为192.168.1.0和192.168.2.0
Maximum path: 4：最大路径为4条

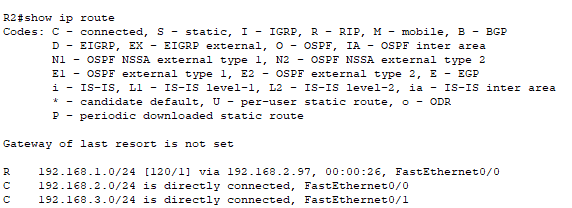

（2）查看路由表（输入show ip route）
R 192.168.3.0/24 [120/1] via 192.168.2.97, 00:00:26,FastEthernet0/0
RIP路由协议，192.168.3.0/24为目标网络，24是子网掩码缩写，[120/1]是管理距离及跳数，192.168.2.97为下一跳的IP地址， 00:00:26是更新时间，FastEthernet0/0到目的网段的出口；
C 192.168.1.0/24 is directly connected, FastEthernet0/0：
直连地址 ，192.168.1.0是直连网段，24是子网掩码，通过FastEthernet0/0接口转发数据包到192.168.1.0网段。

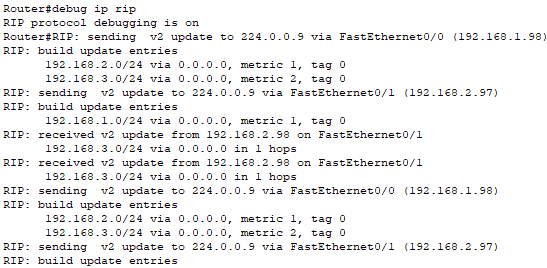

（3）查看RIP发送和接收报文（输入debug ip rip）
4. 理解RIP消息传得慢
使用shutdown指令，收到来自接口的更新消息，才可以更新路由表。rip每隔一段时间发送一次路由更新，属于定期更新。如果出现故障，后面的路由器并不清楚，会继续传送、更新，直到最先发送消息的R0到PC1的距离更新成16，它才知道不能到达，所以rip消息传得慢。
5. 拓展

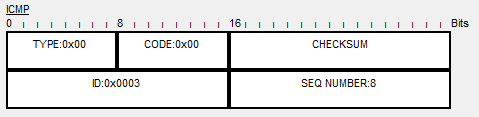

（1）通过PING抓取ICMP报文
报文从PC0传到router0再到router1再到PC1，反过来再传送，重复三次。
Type=0，code=0:回显应答（Ping应答）
