设计简单带通滤波电路

电路所要满足的基本要求:

1:截止频率为300HZ到100KHZ,截止频率误差的绝对值不大于10%;
2:带内波动小于3dB;
3:通带增益0.2~1之间可调;

电路附加要求

带外衰减不小于60dB/十倍频

设计思路

1:要满足带外衰减不小于60dB/十倍频,由 n x 20dB/十倍频可得,需要设计一个四阶的带通滤波电路;
2:截止频率与带内波动按照模电书或网上的进行计算设计即可:;
3:通带增益可调,在不破坏带通滤波电路基本要求的前提下,在整体电路前加两个反向放大电路,第一个用电位器取代电阻,用来控制电压衰减倍数,第二个电阻比值相同,进行相位调整。

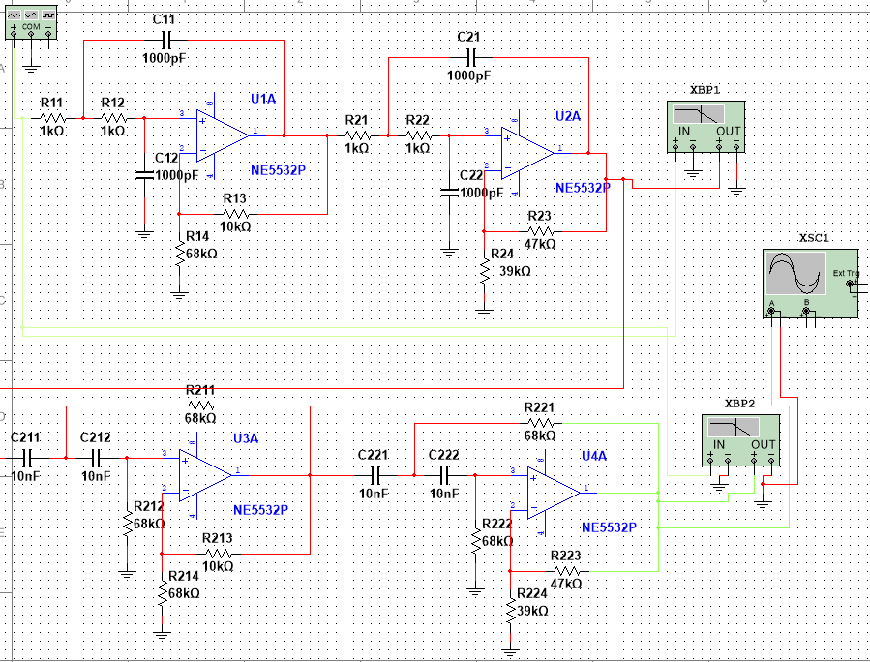

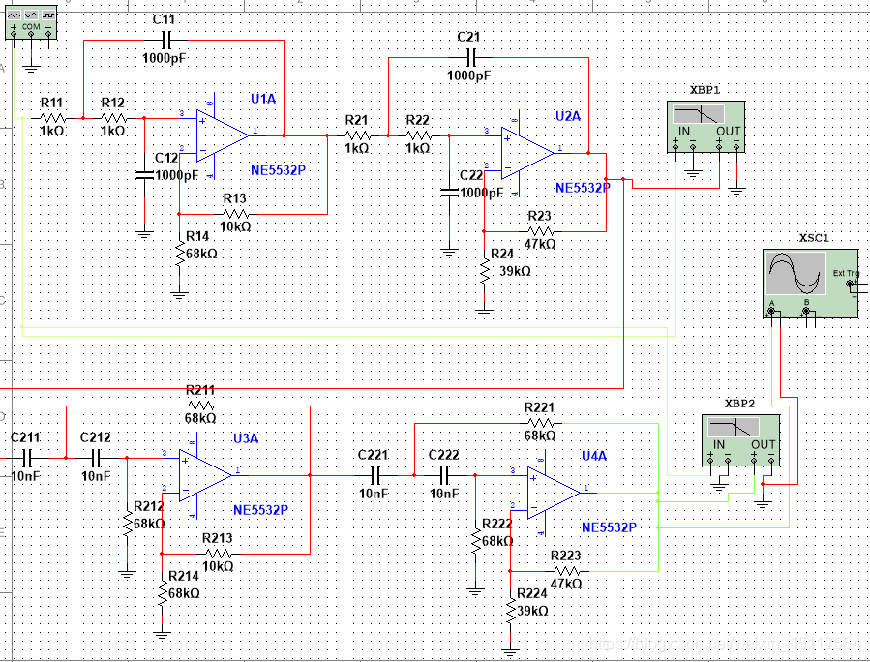

带通滤波电路

上面阻值与计算值相比有所调整,这是为了焊接方便且减少错误,尽量选用较为常见的阻值大小
上面阻值与计算值相比有所调整,这是为了焊接方便且减少错误,尽量选用较为常见的阻值大小

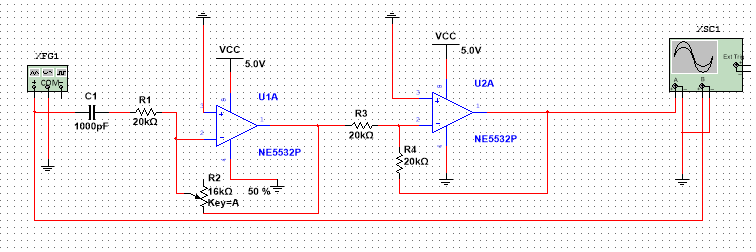

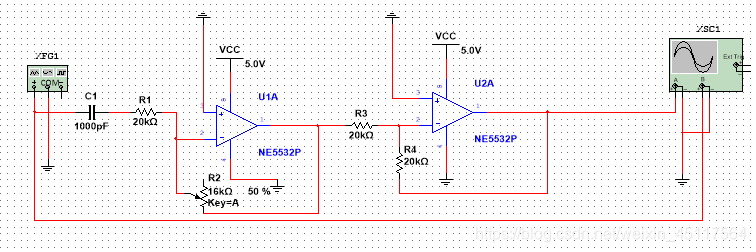

衰减电路

电位器大小的选定根据电路通带增益大小以及带通滤波电路放大倍数进行计算
电位器大小的选定根据电路通带增益大小以及带通滤波电路放大倍数进行计算

设计思路大概就是这样,也可根据题目要求的不同进行修改,,,
如果有什么问题,希望能够指正,谢谢。。
