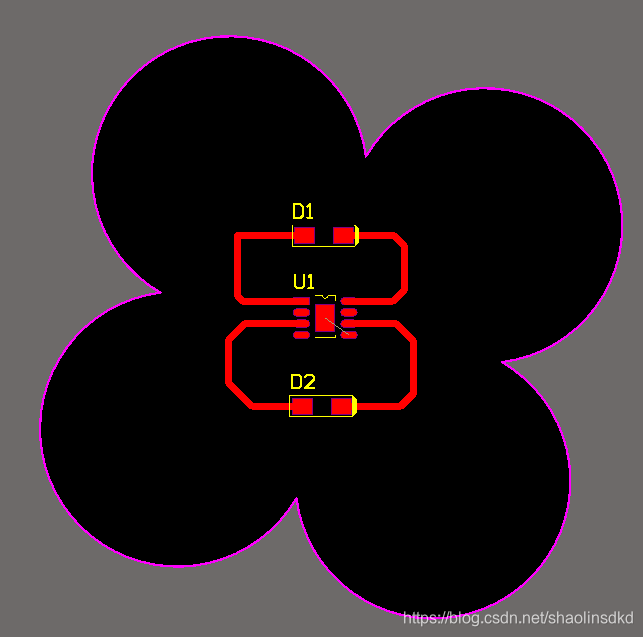

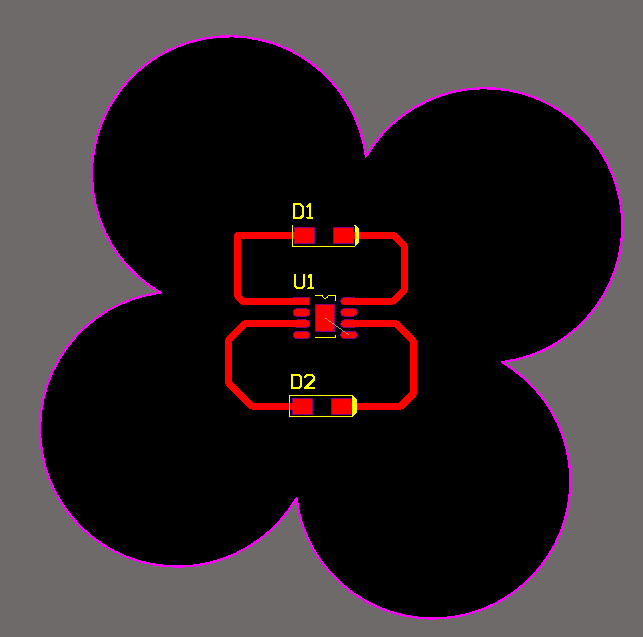

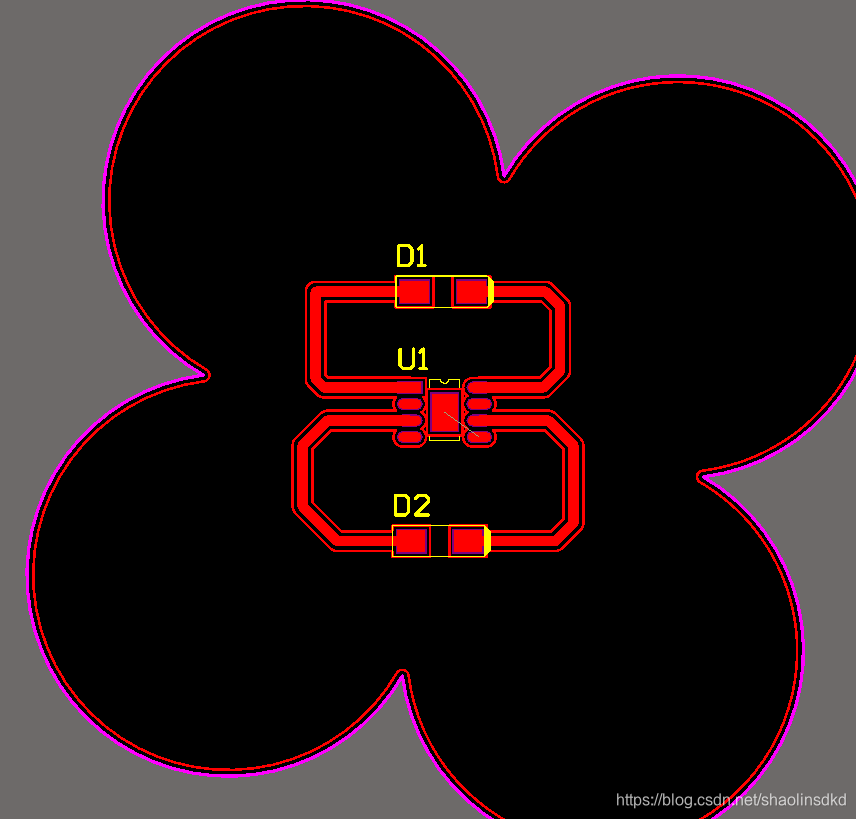

1. 如图:

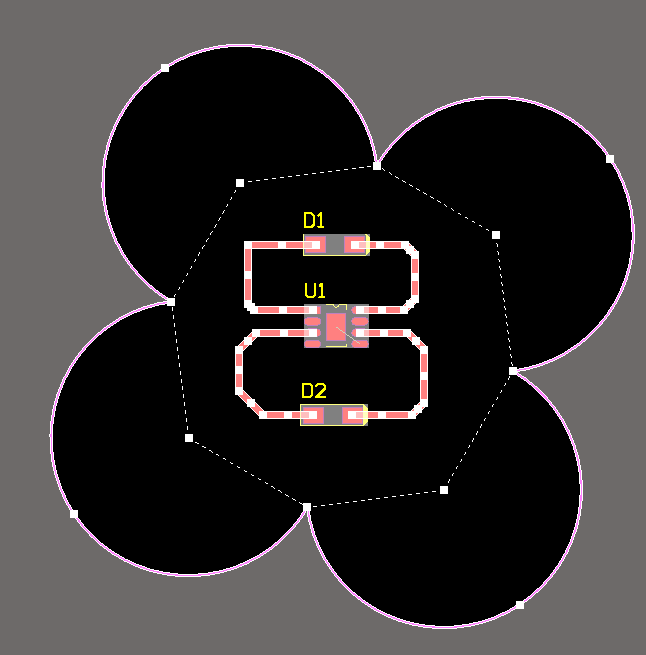

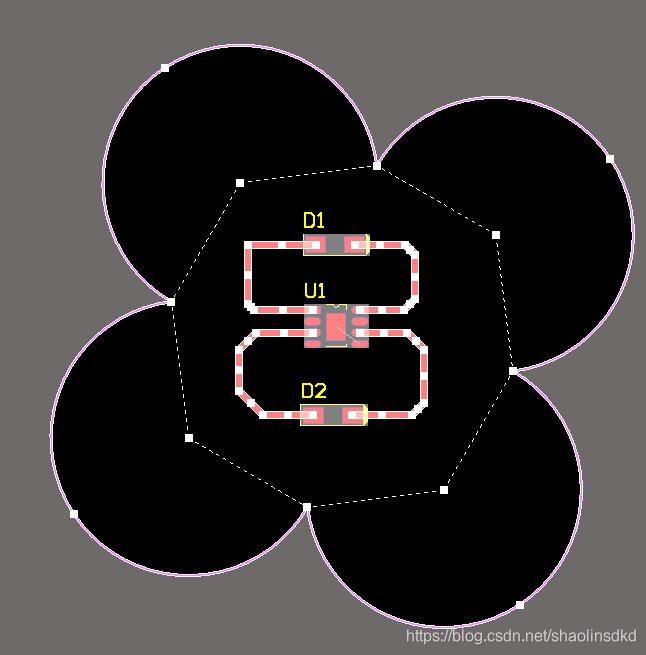

第一步: 框选整个原理图;

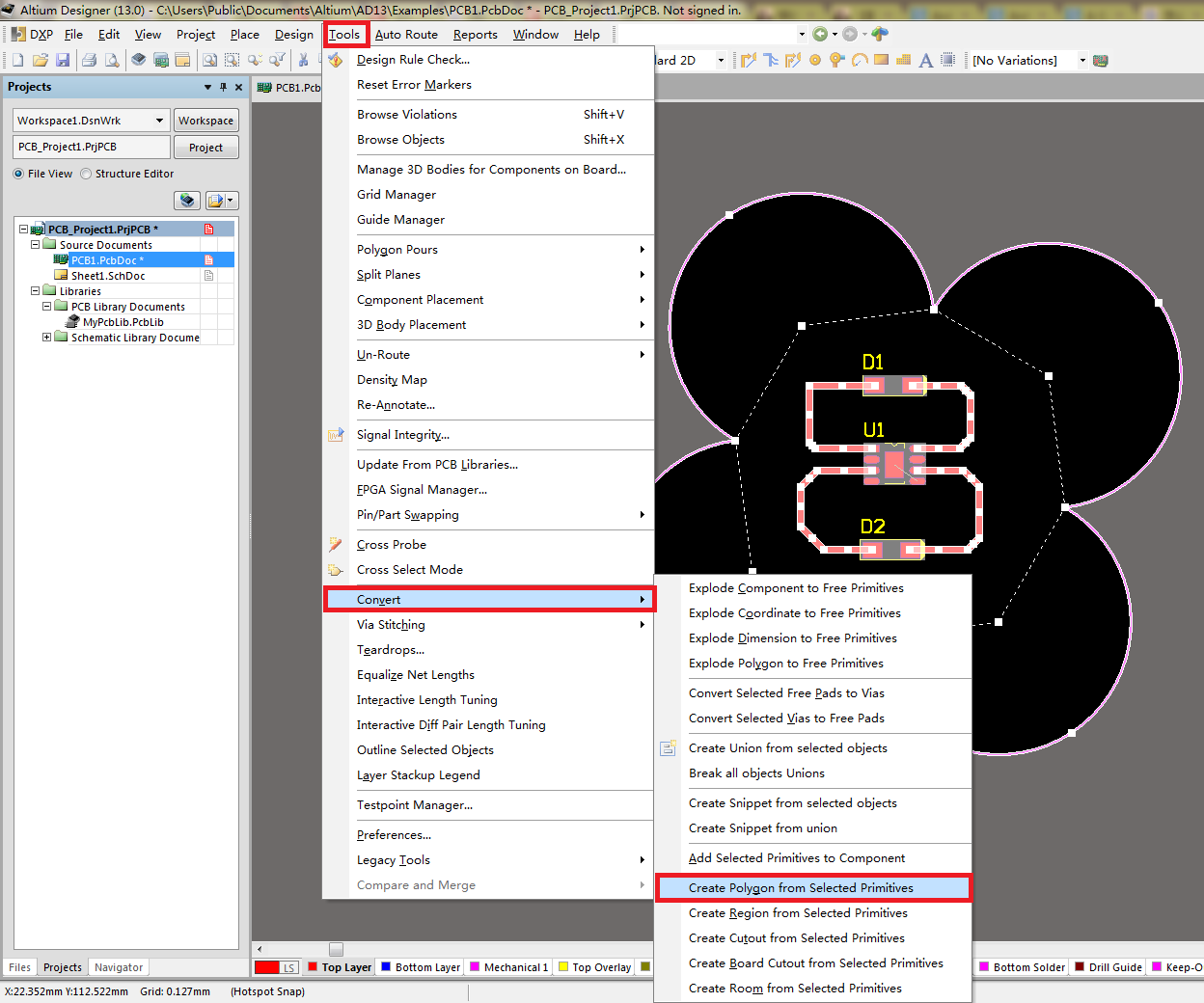

第二步:如下,单击Tools菜单中的“Create Polygon from Selected Primitives”选项,或者依次按下键盘“T”、“V”、“G”按键;

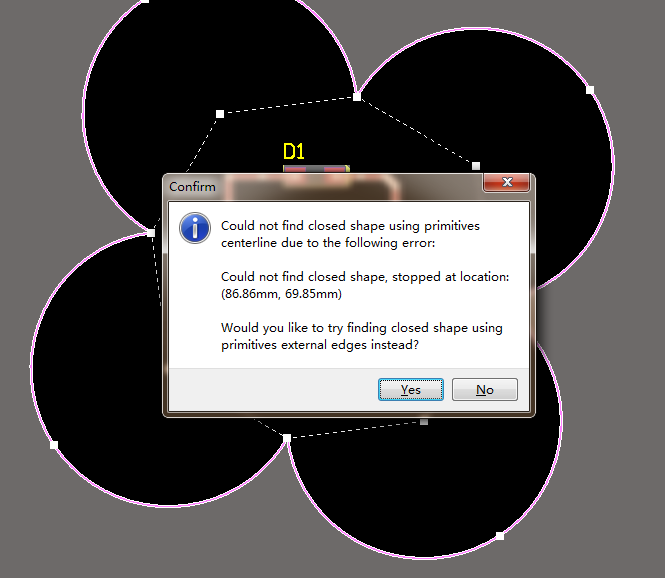

单击后,弹出如下对话框,单击“Yes”即可;
第三步: 创建完成后,PCB原理图会变成如下的形状,在原理图的黑色空白处(不要选择元器件)双击鼠标左键;
第四步: 设置铺铜选项;

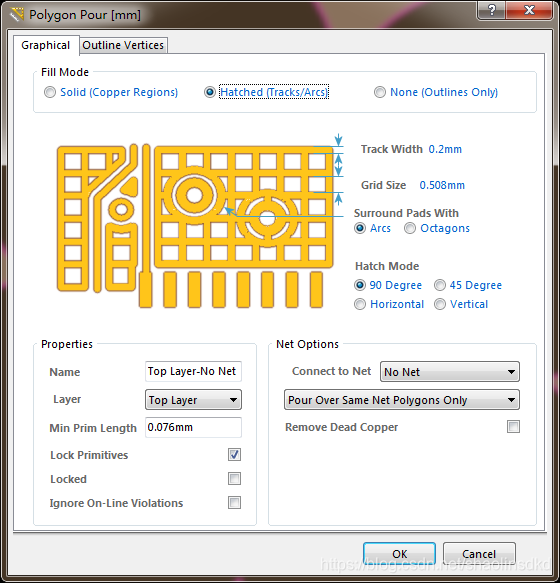

弹出铺铜对话框,填充方式选择“Solid”或“Hatched”;
Hatch Mode选择“90”或“45”(当然也可以选择其他模式);
也可以设置要连接的引脚,一般情况是连接GND;

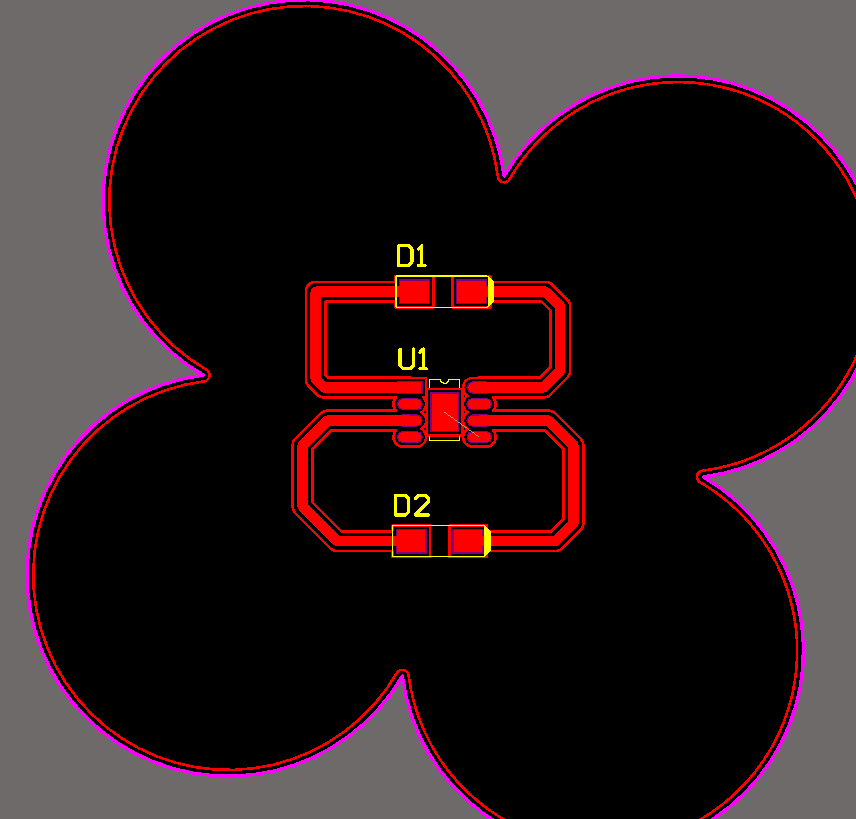

最后,单击OK,即可完成铺铜工作。
来源:https://blog.csdn.net/shaolinsdkd/article/details/98971343
