目标检测Bounding_Box_Regression_With_Uncertainty_for_Accurate_Object_Detection

论文：Bounding_Box_Regression_With_Uncertainty_for_Accurate_Object_Detection

Github：https://github.com/yihui-he/KL-Loss

CVPR 2019 CMU&&face ++

论文提出了一种回归边框的不确定性的方法，来实现对于边框的后续矫正。主要包括

修改了回归，x，y，width，height为，x1，y1，x2，y2
修改了smooth L1 loss为KL散度loss
修改了后续soft nms部分，增加了对于nms处理后边框的矫正（var voting）

最终实现了再MS-COCO数据集上，基于VGG-16的基础结构的Faster RCNN，精度从23.6%提升到29.1%。对于ResNet50的基础结构的FPN Mask-RCNN平均精度提升1.8%。

学习KL loss的优点：

数据集中的边框的标注的歧义性可以很好的捕捉到。边框的回归可以得到更小的loss从歧义性的标注边框中
网络学习的方差是有用的，可以应用于后续后处理中。
学习的概率分布具有可解释性。包括，网络预测的高斯分布，ground truth的狄拉克分布。

边框回归修改：

这里不再像传统的检测网络一样回归，x，y，width，height，而是改为回归x1，y1，x2，y2

其中t表示坐标预测的偏移，

t*表示groundtruth坐标的偏移，

xa，ya，wa，ha表示anchor的大小

x1，y1，x2，y2表示预测的坐标

论文这里假设预测的坐标数据（x，y，w，h）服从高斯分布，

其中，Θ 是需要学习的参数

xe表示预测的x坐标

σ → 0，表示网络对于预测的坐标非常确信

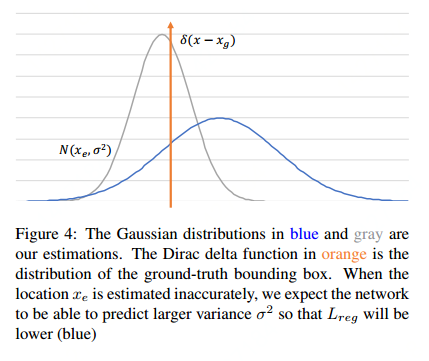

ground truth的分布也可以假设为高斯分布，当方差σ → 0时，变为狄拉克分布（一种方差为0的高斯分布）

The ground-truth bounding box can also be formulated as a Gaussian distribution, with σ → 0, which is a Dirac delta function:

Xg表示ground truth的坐标位置。

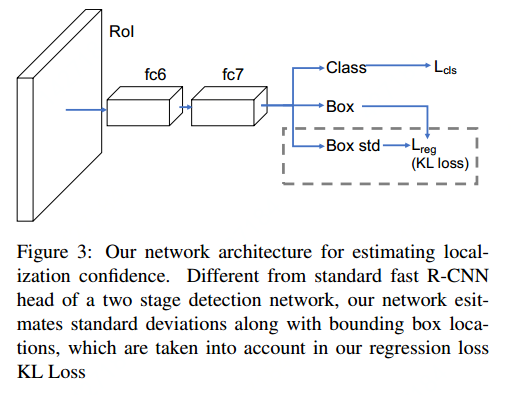

网络结构上，需要新增一个分支，用于回归方差std，另外box的回归也修改为x1，y1，x2，y2。

KL loss：

算法用于回归预测坐标和label的两个数据分布的KL loss。

从上面式子可以看出，方差σ越大，回归的损失Lreg就越小。

由于上面式子的后2项log(2π)/2，H(PD(x))中木有需要学习的参数σ，所以可以将其当作常数项。因此可以直接去掉。

当方差σ变为1后，KL loss变化为欧式距离的loss，

将该式子对xe和σ求导，得到公式，

由于方差σ在分母，刚开始初始化为很小的值，训练中容易导致梯度爆炸，因此采用a来替代log(σ*σ)，得到下面的式子，

这样就成功的将需要学习的参数转化到分子上了。然后类比于smooth L1 loss，对上面的loss进行修改，得到下面最终需要优化的loss 函数

初始化的时候，需要设置a的均值为0.0001，方差为0。

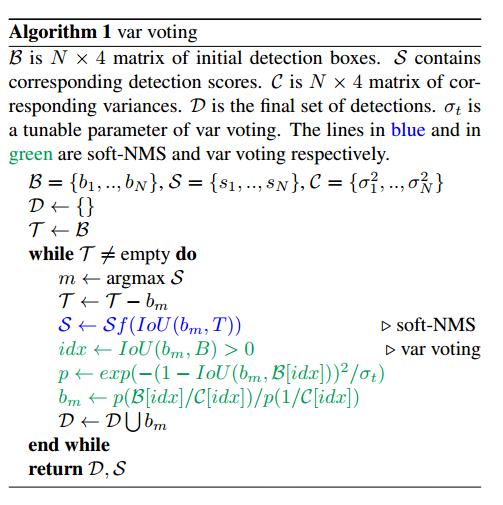

方差投票Variance Voting：

论文整体需要学习的参数为{x1, y1, x2, y2, s, σx1, σy1, σx2, σy2},

方差投票基于soft nms进行加工修改，在完成soft nms之后，对得到的边框bm和得分p进行了基于网络学习到的方差σ的修正，其中，修正的方式采用下面的式子进行。

其中，两种相邻的box会得到较小的权重，

具有较大方差的box
和候选框有比较小的IOU的预测框

代码：

def soft(dets, confidence=None, ax = None):
    thresh = cfg.STD_TH
    if cfg.STD.METHOD == 'stdiou' and thresh > .1:
        thresh = 0.01
    sigma = .5
    N = len(dets)
    x1 = dets[:, 0].copy()
    y1 = dets[:, 1].copy()
    x2 = dets[:, 2].copy()
    y2 = dets[:, 3].copy()
    scores = dets[:, 4].copy()
    areas = (x2 - x1 + 1) * (y2 - y1 + 1)
    ious = np.zeros((N,N))
    kls = np.zeros((N,N))
    for i in range(N):
        xx1 = np.maximum(x1[i], x1)
        yy1 = np.maximum(y1[i], y1)
        xx2 = np.minimum(x2[i], x2)
        yy2 = np.minimum(y2[i], y2)

        w = np.maximum(0.0, xx2 - xx1 + 1.)
        h = np.maximum(0.0, yy2 - yy1 + 1.)
        inter = w * h
        ovr = inter / (areas[i] + areas - inter)
        ious[i,:] = ovr.copy()

    i = 0
    while i < N:
        maxpos = dets[i:N, 4].argmax()
        maxpos += i
        dets[[maxpos,i]] = dets[[i,maxpos]]
        confidence[[maxpos,i]] = confidence[[i,maxpos]]
        ious[[maxpos,i]] = ious[[i,maxpos]]
        ious[:,[maxpos,i]] = ious[:,[i,maxpos]]

        ovr_bbox = np.where((ious[i, i:N] > thresh))[0] + i
        assert cfg.STD_NMS
        if cfg.STD.METHOD == 'stdiou':
            p = np.exp(-(1-ious[i, ovr_bbox])**2/cfg.STD.IOU_SIGMA)
            dets[i,:4] = p.dot(dets[ovr_bbox, :4] / confidence[ovr_bbox]**2) / p.dot(1./confidence[ovr_bbox]**2)
        else:
            assert cfg.STD.METHOD == 'soft'

        pos = i + 1
        while pos < N:
            if ious[i , pos] > 0:
                ovr =  ious[i , pos]
                if cfg.STD.SOFT == 'hard':
                    if ious[i, pos] > cfg.TEST.NMS:
                        dets[pos, 4] = 0
                else:
                    dets[pos, 4] *= np.exp(-(ovr * ovr)/sigma)
                if dets[pos, 4] < 0.001:
                    dets[[pos, N-1]] = dets[[N-1, pos]]
                    confidence[[pos, N-1]] = confidence[[N-1, pos]]
                    ious[[pos, N-1]] = ious[[N-1, pos]]
                    ious[:,[pos, N-1]] = ious[:,[N-1, pos]]
                    N -= 1
                    pos -= 1
            pos += 1
        i += 1
    keep=[i for i in range(N)]
    return dets[keep], keep

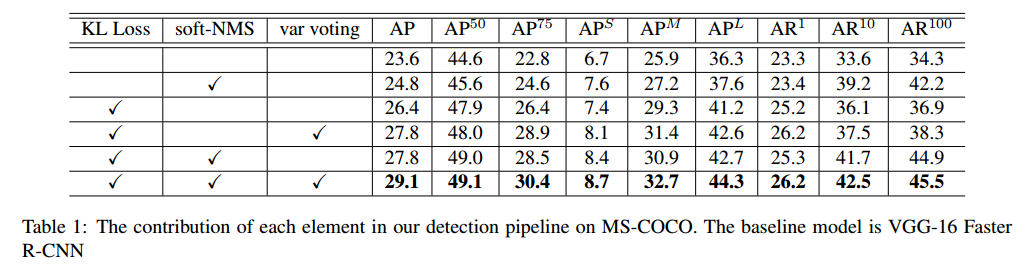

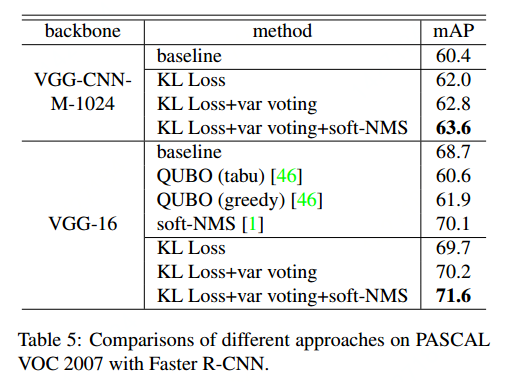

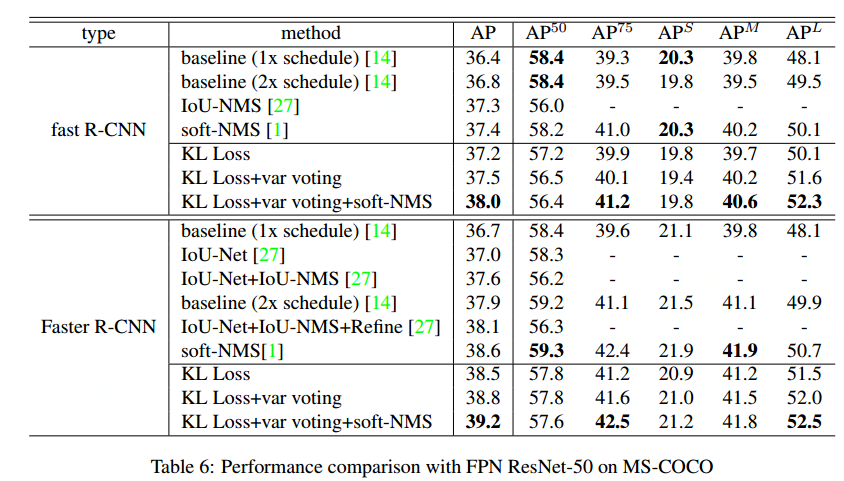

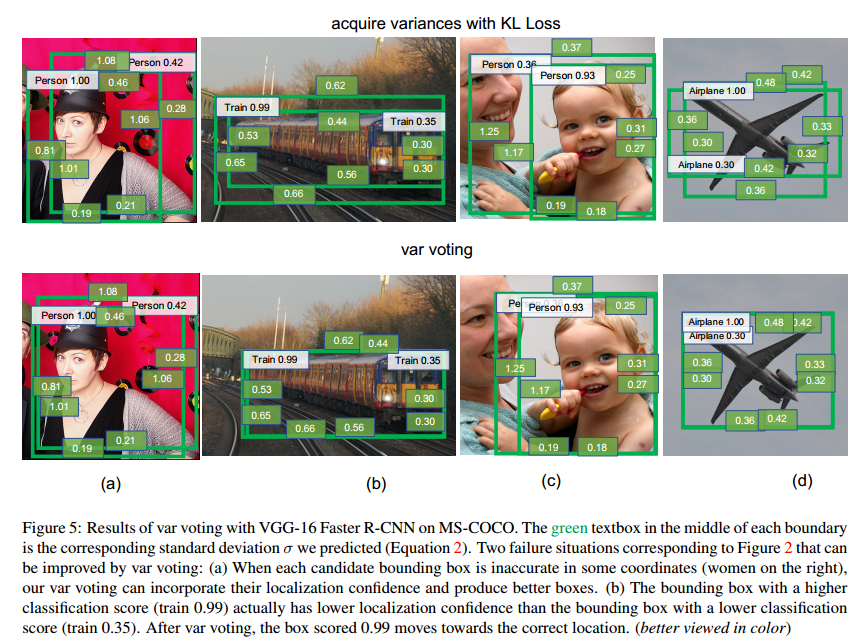

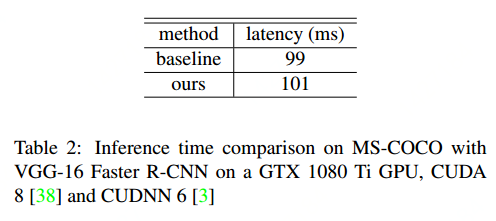

实验结果：
