activiti 工作流关键表分析

0. 前置条件

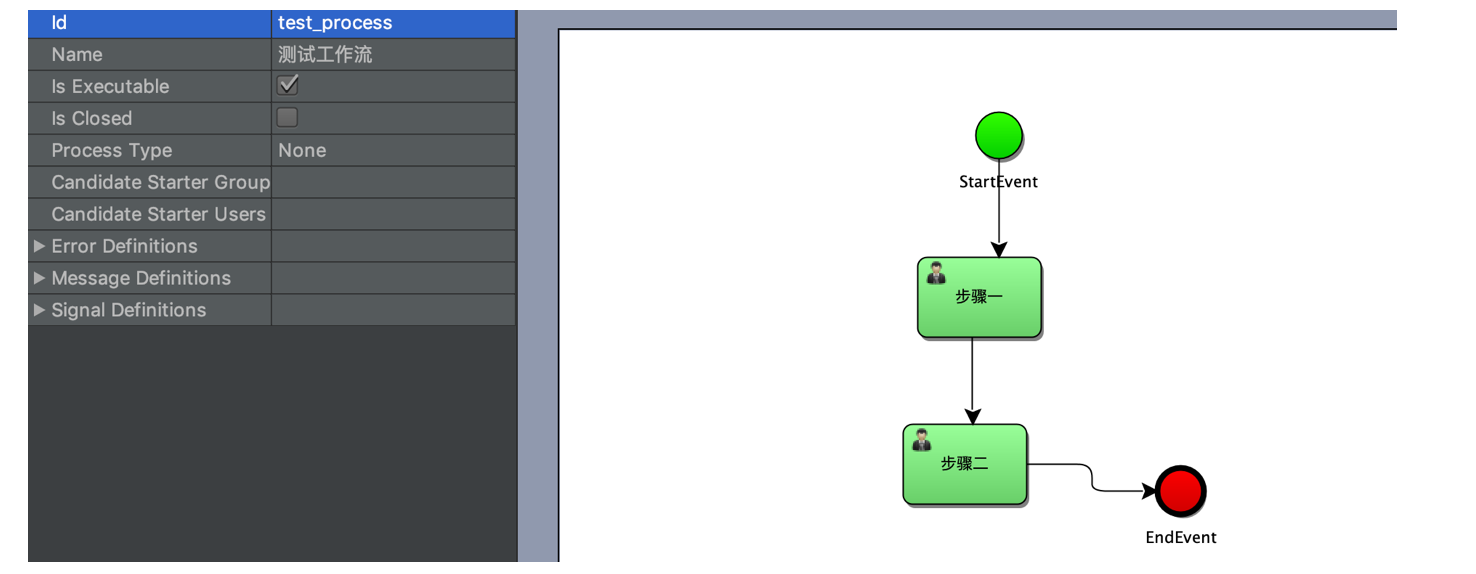

其中步骤一和步骤二分别包含变量step1_user和step2_user

1. 流程部署

代码

ProcessEngineConfiguration configuration 				= ProcessEngineConfiguration 				.createProcessEngineConfigurationFromResource("activiti.cfg.xml");  ProcessEngine processEngine = configuration.buildProcessEngine();  RepositoryService repositoryService = processEngine.getRepositoryService(); DeploymentBuilder builder = repositoryService.createDeployment(); builder.addClasspathResource("test.bpmn"); builder.deploy();

涉及表

1. 执行buildProcessEngine,根据配置可创建activiti的全部23张表；
2. 执行builder.deploy()后，test.bpmn所代表的流程定义被创建，主要涉及以下两张表：
   2.1 ACT_RE_PROCDEF: 这里存储流程定义名称、版本、关键字、以及对应的资源文件，也就是test.bpmn;
   2.2 ACT_RE_DEPLOYMENT: 存储这一次的部署记录

备注: 这里的RE是Repository的缩写，相关命名规范下的表存储静态资源信息

2. 实例化一个新流程

代码

RuntimeService runtimeService =processEngine.getRuntimeService(); Map<String, Object> variables=new HashMap<String, Object>(); variables.put("step1_user", "fred05"); runtimeService.startProcessInstanceByKey("test_process", variables);

涉及表

1. ACT_RU_TASK:当前跑的流程实例所执行到的任务；
2. ACT_RU_VARIABLE: 当前跑的流程实例所用到的变量，即代码中用map传入的参数
3. ACT_RU_EXECUTION:当前跑的流程实例，上述ACT_RU_TASK、ACT_RU_VARIABLE都会关联到ACT_RU_EXECUTION的主键
4. ACT_HI_ACTINST: 记录历史流转的节点
5. ACT_HI_TASKINST: 记录历史流转的task，应该说ACT_HI_ACTINST包含了ACT_HI_TASKINST，后者只记录usertask类型的节点；
6. ACT_HI_PROCINST: 整个流程实例的历史信息

3. 走到下一步任务

代码

TaskService taskService = processEngine.getTaskService(); List<Task> tasks = taskService.createTaskQuery().taskCandidateOrAssigned("fred05").list();  for (Task task : tasks) { 	System.out.println("taskId:" + task.getId() + 			",taskName:" + task.getName() + 			",assignee:" + task.getOwner() + 			",createTime:" + task.getCreateTime() + 			", processInstanceId " + task.getProcessInstanceId()); }

涉及表

1. RU相关表切换task至最新状态
2. HI相关表新增一条新记录，注意的是记录中ENDTIME会赋值

4. 流程结束

代码

略

涉及表

1. RU 相关的表中无相关记录
2. ACT_HI_PROCINST表中将有这条流程实例的完整记录

5. 其他场景

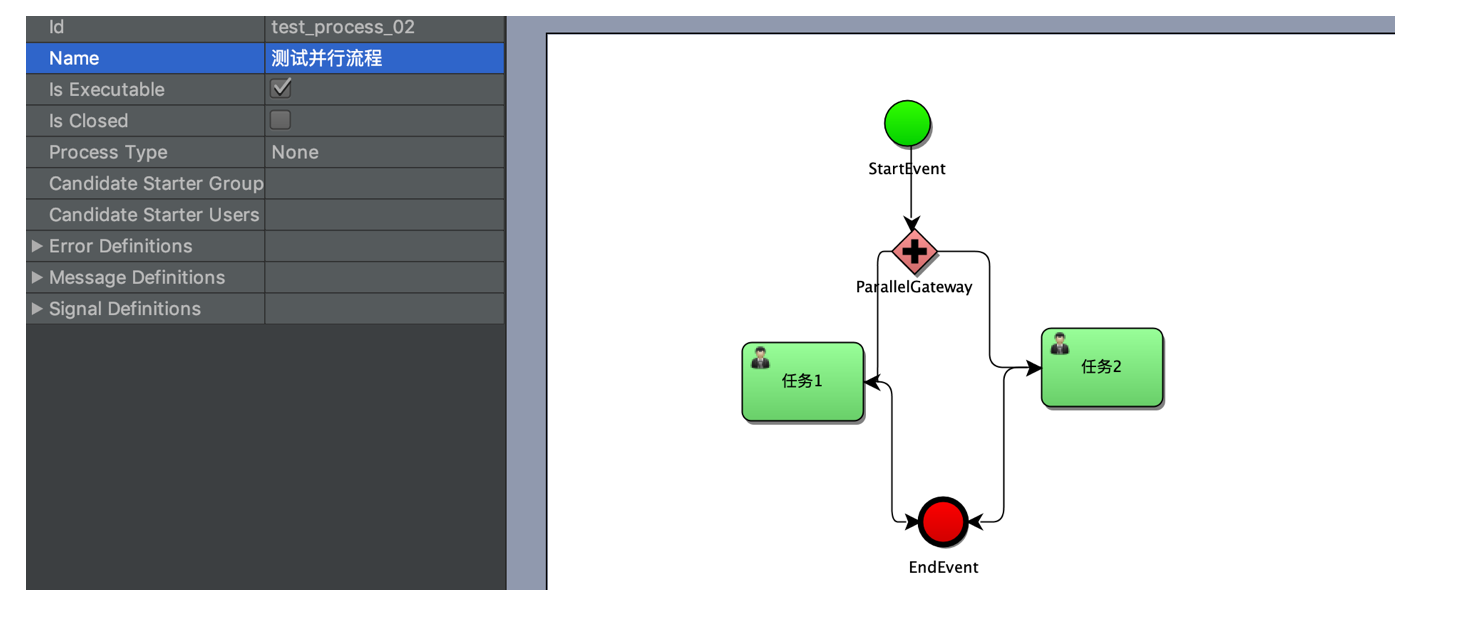

并行网关 ParallelGateWay

代码

ProcessEngineConfiguration configuration 				= ProcessEngineConfiguration 				.createProcessEngineConfigurationFromResource("activiti.cfg.xml");  ProcessEngine processEngine = configuration.buildProcessEngine();  RepositoryService repositoryService = processEngine.getRepositoryService(); DeploymentBuilder builder = repositoryService.createDeployment(); builder.addClasspathResource("test05.bpmn"); builder.deploy();  RuntimeService runtimeService =processEngine.getRuntimeService(); runtimeService.startProcessInstanceByKey("test_process_02", (Map<String, Object>) null);  TaskService taskService = processEngine.getTaskService(); List<Task> fred_task = taskService.createTaskQuery().taskCandidateOrAssigned("fred").list(); List<Task> sinny_task = taskService.createTaskQuery().taskCandidateOrAssigned("sinny").list();  for (Task task : fred_task) { 	System.out.println("taskId:" + task.getId() + 			",taskName:" + task.getName() + 			",assignee:" + task.getOwner() + 			",createTime:" + task.getCreateTime() + 			", processInstanceId " + task.getProcessInstanceId());  	processEngine.getTaskService().complete(task.getId(), null); }  for (Task task : sinny_task) { 	System.out.println("taskId:" + task.getId() + 			",taskName:" + task.getName() + 			",assignee:" + task.getOwner() + 			",createTime:" + task.getCreateTime() + 			", processInstanceId " + task.getProcessInstanceId());  	processEngine.getTaskService().complete(task.getId(), null); }

涉及表

1. 此时在任务启动后，ACT_RU_TASK会有两个task;
2. 同时ACT_RU_EXECUTION也会有多条记录，每个待执行的task都是一条记录，其中IS_CONCURRENT_ 是否并行字段为true
3. 当两个task都结束后，工作流实例才结束，ACT_HI_PROCINST的END_TIME_才被赋值

文章来源: https://blog.csdn.net/Fredric_2014/article/details/88855028
