简介：
icm20948由两个裸片（die）构成，QFN封装（3x3x1mm 24PIN）。一个die集成3轴陀螺仪，3轴加速计和一个DMP，另一个die集成旭化成的AK09913的3轴磁力计。它支持以下功能：
1.512字节的FIFO（FIFO的大小根据DMP功能集而定）
2.运行时校准功能
3.增强的FSYNC功能，可改善类似EIS（视频防抖）应用的时序

陀螺仪可编程量程范围：±250dps ±500dps ±1000dps ±2000dps
加速计可编程量程范围：±2g ±4g ±8g ±16g
这两个传感器的灵敏度初始化（工厂校准）降低了产线的校准要求。

其他关键功能，片上16位ADC，可编程数字滤波器，内嵌的温度传感器以及可编程中断。设备功能接口有I2C和SPI，VDD操作电压范围1.71V到3.6V以及一个独立的数字IO供电，VDDIO从1.71V到1.95V。
与设备上的寄存器进行通信是通过I2C（高达100KHZ-标准或400KHZ-快速），或者高达7MHZ的SPI。

应用场景：
1.智能手机和平板
2.可穿戴传感器
3.IoT场景
4.无人机

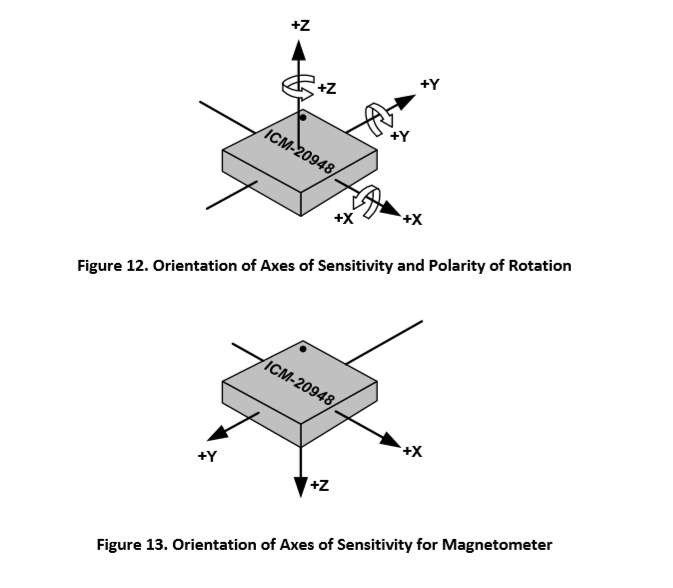

功能：
1.陀螺仪：
① 输出X，Y和Z轴方向的角速度，可编程范围±250dps ±500dps ±1000dps ±2000dps以及集成的16位ADC
② 自定义的ODR；自定义的低通滤波
③ 自检
④输出数据率：
Low-Noise Mode: GYRO_FCHOICE=1时最小4.4HZ，最大1.125KHZ
Low-Noise Mode: GYRO_FCHOICE=0时最大9KHZ
温度范围：-40到85℃

2. 加速计：
① 输出X，Y和Z轴的加速度，可编程范围±2g ±4g ±8g ±16g以及集成的16位ADC
② 自定义的ODR；自定义的低通滤波
③ 针对CPU低功耗操作的Wake-on-motion中断支持
④自检
⑤输出数据率：
Low-Noise Mode: ACCEL_FCHOICE=1 最小4.5HZ 最大1.125KHZ
Low-Noise Mode: ACCEL_FCHOICE=0 最大4.5KHZ
温度范围：-40到85℃

3.磁力计：
① 三轴硅单片霍尔效应磁力传感器
② 宽测量范围以及高分辨率低功耗
③ 输出16位分辨率
④ 宽量程±4900μT
⑤ 自检功能
⑥ 数据输出率：
最大100HZ
温度范围：-40到85℃

4.DMP功能
① 自带动作计算处理算法。DMP可减少功耗，简化时序，简化软件架构，以及节省主机MIPS
② DMP使能超低功耗的运行以及后台accel，gyro和mag的校准，给传感器融合算法提供raw数据。
③ DMP独立于OS，平台和架构的，支持任何AP，MCU或其他嵌入式架构

5.附加功能
① 100KHz的标准模式I2C以及400KHZ快速模式，7MHZ的SPI通信速率
② 为额外需要添加传感器的辅助I2C总线
③ 温度传感器
④ 2000g的冲击测试鲁棒性

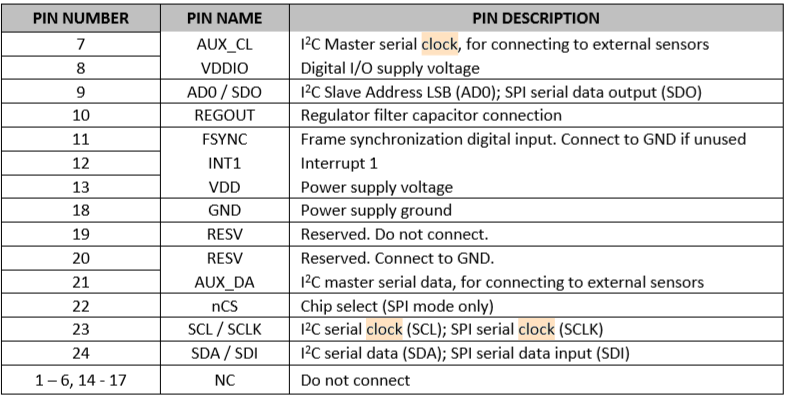

管脚功能图：

采样速率一般设置在200HZ左右，即使应用程序只以5HZ速率读取数据，这里仍然要设置为200HZ。

自检：
自检用于对传感器的机械和电子部分进行测试，可通过设置gyro和acc自检寄存器来激活每个轴的自检功能。
当自检激活后，启动传感器并产生输出信号，输出信号用于反映自检响应。
自检响应定义如下：
SELF-TEST RESPONSE = SENSOR OUTPUT WITH SELF-TEST ENABLED - SENSOR OUTPUT WITHOUT SELF-TEST ENABLED
每个gyro轴与accel轴的自检响应都在各自的规格书表中有定义，当自检响应值在规定的最小/最大范围内时，则通过自检，反之若超出该值超出最小/最大范围，则表示自检失败，推荐使用InvenSense MotionApps软件执行自检流程。

时钟：
内部时钟：
1. 一个内部驰张振荡器（用于产生非正弦波输出信号，比如方波或三角波，驰张振动器内含有像是晶体管之类的非线性元件，可周期性的把存储于电容或电感中的能量释放出来，使得输出讯号波形瞬间改变）
2. 一个GRYO振荡器的参考时钟PLL，推荐时钟选择设置CLKSEL=1，时钟源基于功率模式来自动选择优化传感器性能与功耗。
特别是，当只工作在acc模式时，会选择内部驰张振荡器，而只要gyro一启动PLL就会开启。
而由DMP处理的距离以及角度计算对时钟精度要求严格，在某些方面，驰张振荡器与PLL分别表现出不同的性能。在室温环境下，内部驰张振荡器被调整为具有一致操作频率，而PLL时钟频率因部分不同而不同。PLL频率偏离标称值的百分比可从寄存器TIMEBASE_CORRECTION_PLL得到，用户可在计算距离和角度时将其考虑在内以便不牺牲精度。除此之外，在温度方面，PLL相较于内部驰张振荡器具备更好的频率稳定性和更低频率变化。

5. 传感器数据寄存器
传感器数据寄存器包含最新的gyro，acc，辅助传感器以及温度测量数据。它们都是只读寄存器，可通过串口访问，可随时读取。

6.FIFO
ICM-20948包含一个512字节的FIFO，可通过串口访问FIFO。FIFO配置寄存器决定哪些数据写入到FIFO。一般包含gyro数据，acc数据，温度数据，辅助传感器读数以及FSYNC输入。
一个FIFO计数器跟踪有多少有效数据字节包含在FIFO内，FIFO寄存器支持突发读取，中断函数可能用于决定什么时候新数据可用。

7.FSYNC
FSYNC管脚用于从外部中断源将设备从睡眠中唤醒。尤其是在EIS应用中从一个图像传感器的外部输入来同步gyro ODR时可用。将图像传感器子系统的VSYNC或HSYNC脚链接到ICM-20948的FSYNC脚上，以使得在这两个未直接相连的子系统间进行时间同步。
FSYNC_ODR延迟时间寄存器用于抓取FSYNC脉冲与下一个gyro数据准备脉冲与FSYNC脉冲之间的延迟时间。

8.中断
中断功能通过中断配置寄存器来配置，可配置的项包含：INT管脚配置，中断锁存和清除函数，中断触发器。可从中断状态寄存器读取中断状态。

9.温度传感器
一个偏上温度传感器与ADC用于测量ICM-20948裸片温度，可从FIFO或传感器数据寄存器中读取到ADC输出的数据。

10.BIAS和LDO
Bias和LDO部分产生内部供电以及ICM-20948所需的参考电压和电流。它的两个输入分别是一个未调整过的VDD和一个VDDIO逻辑参考供电电压。LDO输出由一个电容在REGOUT旁路。

11.电荷泵
一个片上电荷泵生成MEMS振荡器所需的高压

12.功率模式

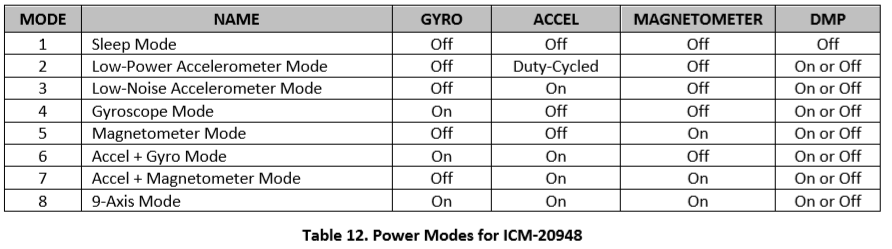

8中模式如下所示：

可编程中断：

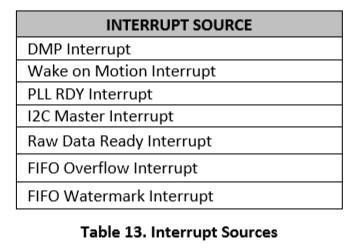

ICM20948有一个可编程中断系统，可在INT管脚上产生中断信号。状态标志表示一个中断的源。中断源可单独地使能或不使能。如下表列出7种中断源：

I2C和SPI：

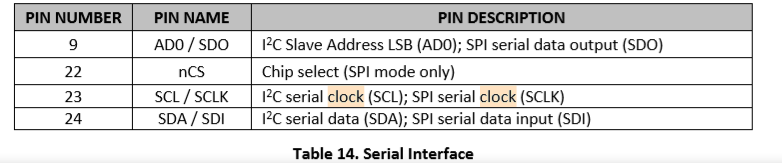

ICM20948的内部寄存器和内存可通过I2C以400KHZ或SPI以7MHZ的速率来访问。SPI在四线模式操作：

注意：未防止在使用SPI时，切换进I2C模式，应该通过设置I2C_IF_DIS配置位来禁止I2C接口。应该在等待由Start-Up Time for Register Read/Write制定的时间后就马上设置该位。

I2C：
I2C是双线接口，由SDA数据和SCL时钟信号线组成，一般，该线是开漏和双向的。在一个I2C接口实现中，接入的设备可能为Master也可能为Slave。Master设备将Slave地址放在总线上，同时带有相匹配地址的Slave设备与Master相识别。
ICM20948当与主机通信时，是Slave设备，而主机则为Master。SDA和SCL一般必须接一个上拉电阻到VDD，最大总线速率为400KHZ。
ICM20948作为Slave的地址为b110100X，它是7位长度的。最低有效为的值由AD0管脚上的逻辑电平决定。这允许两个ICM-20948同时连接到一个I2C上。当使用这种配置时，其中一个设备地址为b1101000(AD0为低电平)，另一个地址为b1101001（AD0为高电平）。
I2C协议：
起始和停止条件：

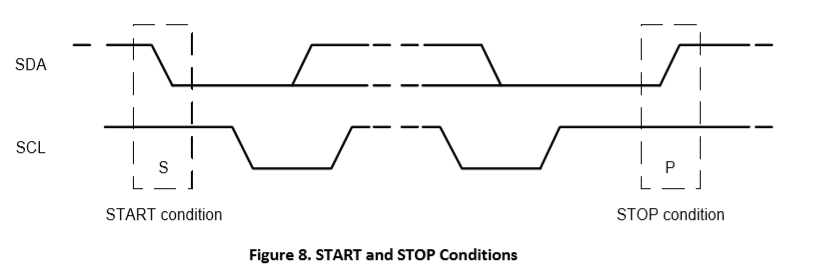

当Master将START条件放在总线上时，I2C总线通信开始，START定义为---SCL保持为高电平，同时SDA线由高到低跳变。只有当Master将一个STOP放在总线上时，总线才认为不忙。否则，一直都认为是忙状态。STOP定义为---SCL保持为高电平，同时SDA由低到高跳变。
另外，若是产生一个重复的START信号而不是STOP信号，则总线保持忙状态。

数据格式和ACK：

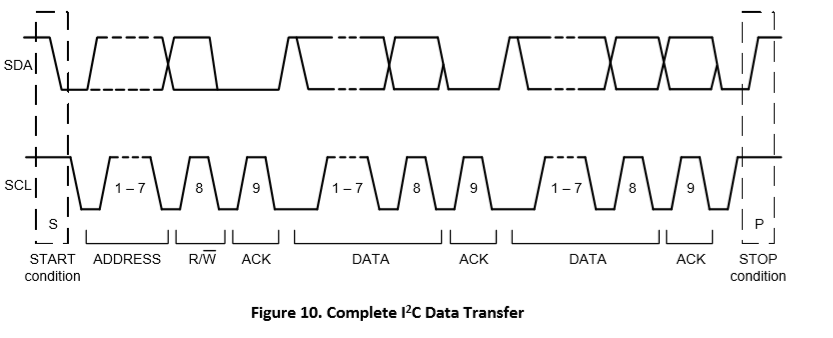

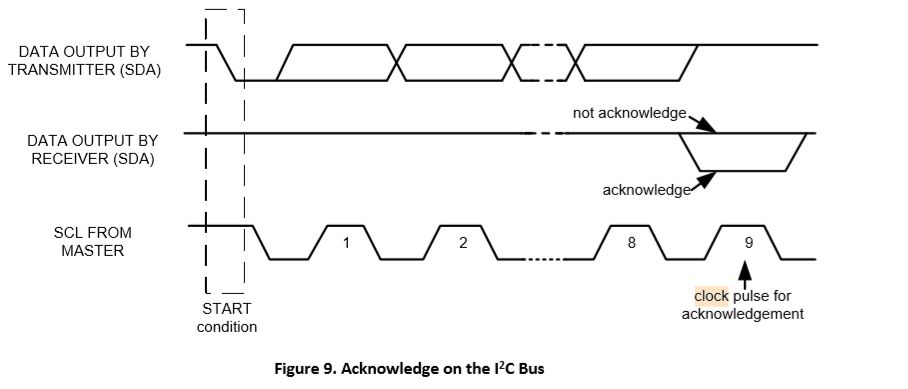

I2C数据格式定义为8位长度。在每个数据传输中，对传输的字节数没有限制。每传输完一个字节后必须跟一个ACK信号，ACK的时钟信号是由Master产生的，Receiver可通过拉低SDA并在SCL高电平期间保持低来产生一个ACK信号。
若是一个Slave忙状态同时必须在某些其他任务完成之后，才能够再发送或接收字节，则它会保持SCL为低电平状态，强制Master进入等待状态。只有当Slave准备好且释放SCL后才能恢复传输正常数据。

通信：
在START信号发出开始通信之后，Master发送一个7位地址再加一个读写位（第8位）。读写位表示Master是从Slave接收数据还是往Slave写入数据。随后Master释放SDA信号线并等待Slave设备的ACK。每个字节传输完后都必须跟一个ACK位。作为回应，Slave设备将SDA信号线拉低并在SCL为高期间保持低。若是发出一个STOP信号，则Master会终止数据传输，进而释放信号线。但是，Master也能够在没有先产生一个STOP信号的情况下，再产生一个重复START信号并寻址到另一个Slave。在SCL为高电平期间，SDA的一个由低到高的跳变就表示STOP，除START和STOP的条件产生之外，在SCL为低电平期间，所有的SDA变化都会生效。

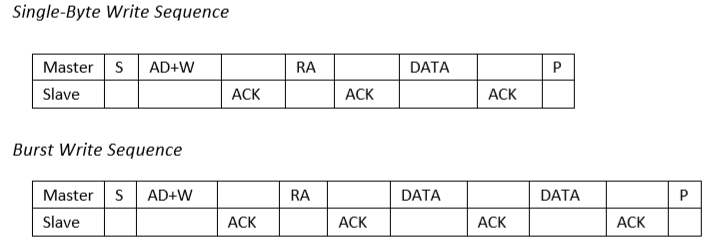

为了写ICM20948内部寄存器，Master发出START信号，后跟着I2C地址和写位（0），在第9个时钟周期（此时SCL为高），ICM-20948发出ACK。随后Master将寄存器地址RA放到总线上，在ICM20948在接收到寄存器地址且发出ACK后，Master将寄存器数据放到总线上，这些数据每传输完一个字节后都需要ACK，且可通过STOP信号来结束数据传输。若想要在上一个ACK信号后写入多个字节，Master能够不断输出数据而不是传输一个STOP信号，则此时ICM20948会不停地增加寄存器地址且将数据加载到恰当的地址。以下显示了单个或两个字节写序列：

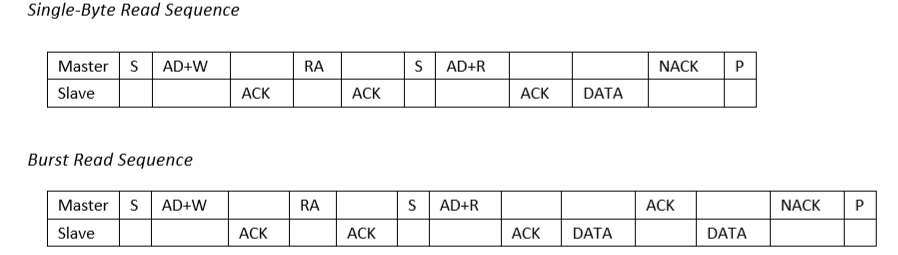

若要读一个ICM20948的内部寄存器，则Master首先发出一个START信号，后跟着I2C地址和写位，随后跟着是需要读取的寄存器地址。一旦接收到ICM20948的ACK信号，Master就会发出一个START信号，之后，ICM20948发出一个ACK和数据。通信以一个有Master发出的NACK信号和STOP位结束。NACK的定义为在第9个时钟周期，SDA保持高电平。如下图示：

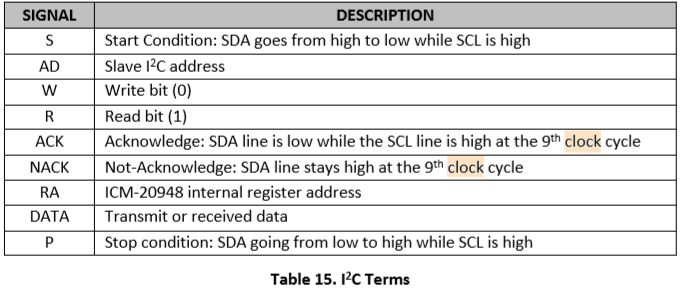

I2C术语：

SPI：

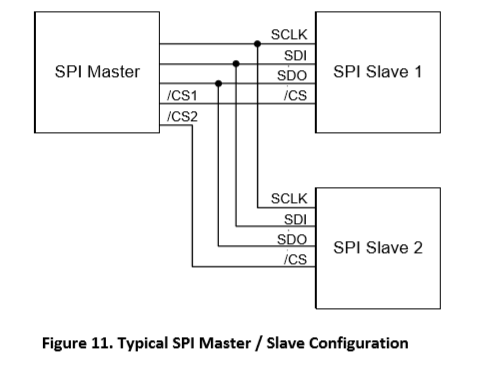

SPI是一个4线同步串行接口，有两根控制线和两个数据线。ICM20948在标准Master-Slave SPI系统中，总是以Slave身份执行操作。
相对于Master，SCLK，SDO和SDI是在Slave设备间共享的，每个SPI Slave设备有它自己的片选CS信号线（由Master控制）。
CS为低时激活传输同时在结束时回到高电平（非激活状态）。在同一时刻，只有一根CS线处于激活状态，确保在给定时间内只选中一根Slave。而非选中的Slave设备，CS线保持高电平状态，这会使得它们的SDO线保持高阻态以便不会干涉任何激活的设备。
SPI操作功能：
1.数据以MSB first和LSB last顺序传输
2.数据在SCLK上升沿锁定
3.数据在SCLK下降沿传输
4.SCLK最大频率为7MHZ

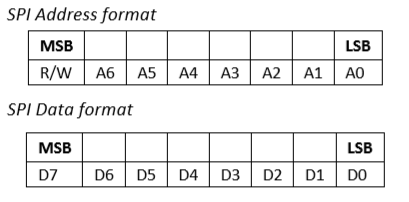

5.SPI读和写操作在16+个时钟周期内完成（两个以上字节）。第一个字节包含SPI地址，随后字节包含SPI数据。第一个字节的第一个位包含读写位且1表示读，0表示写。随后的7位包含寄存器地址。在多个读写字节情况下，数据两个以上字节。

支持单个或突发读写：
