1. 描述

新图表还可以对提示点的显示内容进行自定义，数据点提示和标签提供内容和样式的完全自定义，用户甚至可以将其设置为 HTML 内容，这里设置的数据点提示，与标签设置方式相同。

1.1 提示点自定义之样式

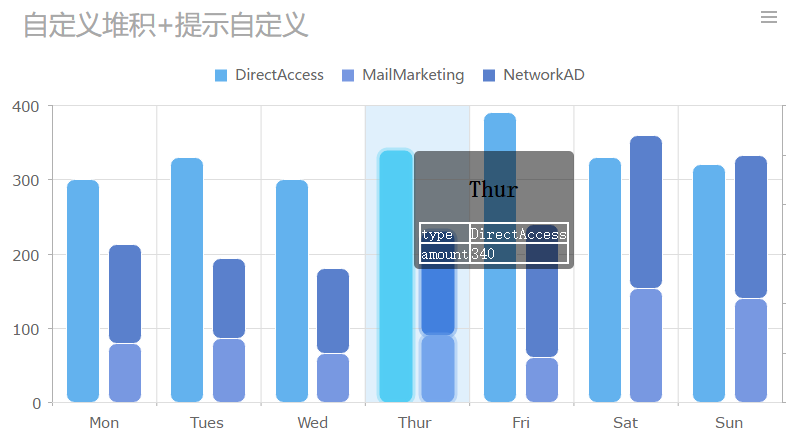

效果如下图：

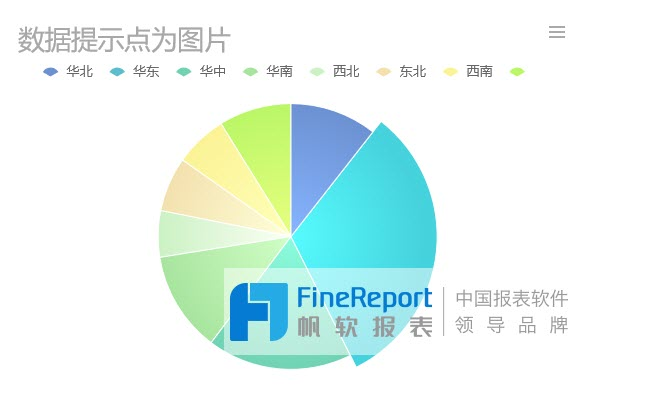

1.2 提示点自定义之图片

效果如下图：

1.3 提示点自定义之内容

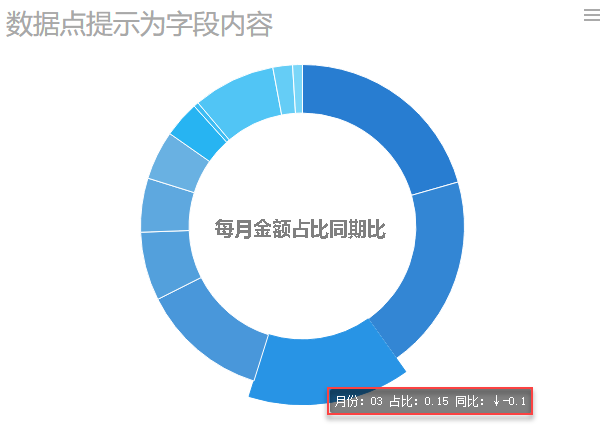

有时候我们数据提示点需要显示每个月份的所占的比例, 以及对应块的同比变化值，效果如下图：

1.4 提示点自定义之内容格式

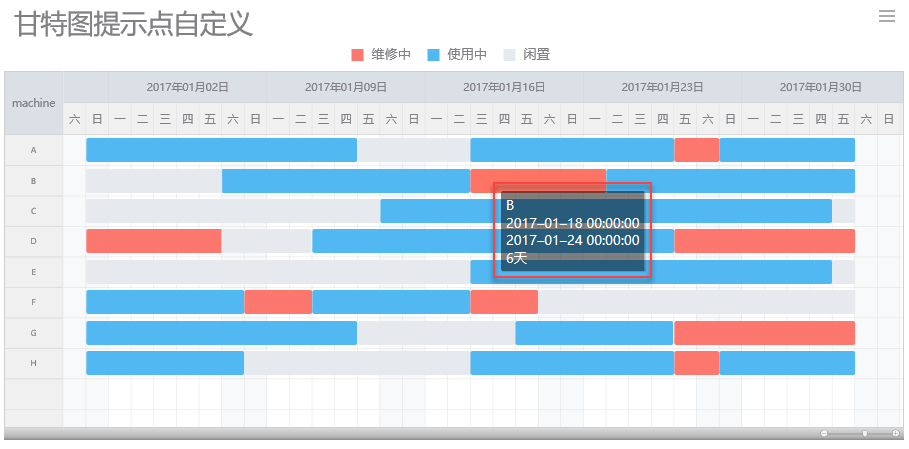

甘特图自带提示点可能不够简洁，此时就可以使用自定义的方式去除不必要的“开始”、“结束”等文字描述，修改数据格式，效果如下图：

1.5 提示点自定义之分类下系列求和

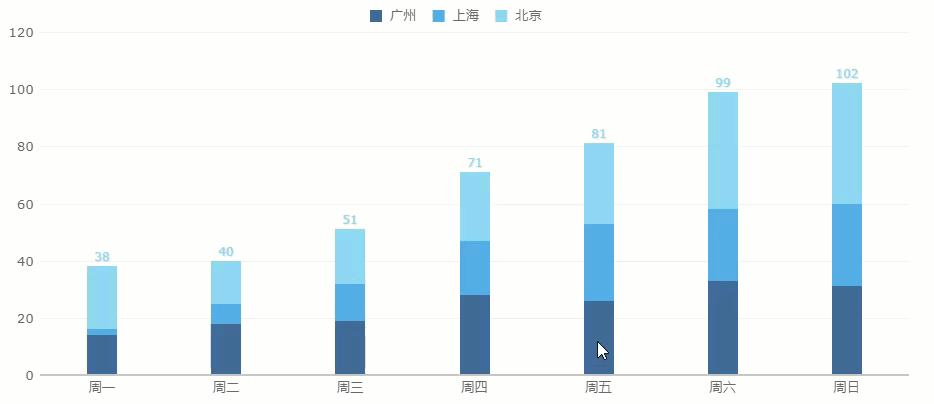

堆积柱形图，鼠标移动到最上面的柱子，显示系列和，移动到其他柱子时，显示柱子本身实际值，效果如下图：

1.6 提示点自定义之显示父节点

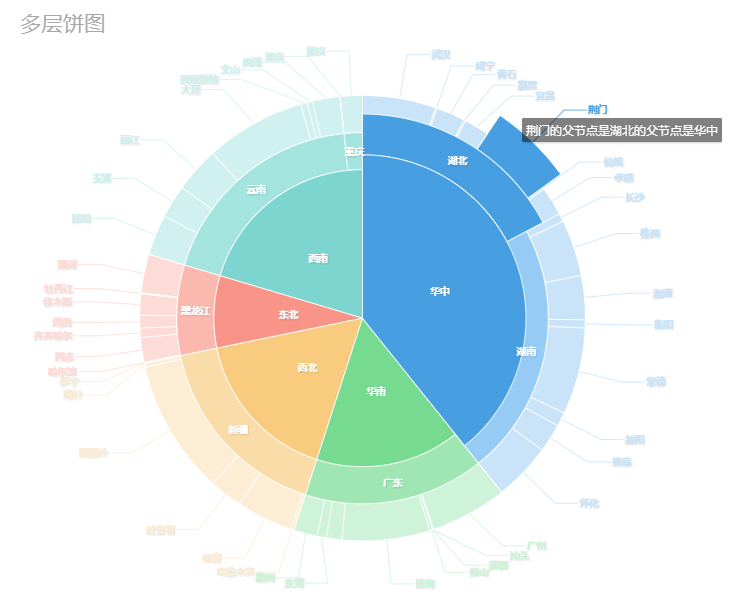

多层饼图，鼠标移动到最外层节点，显示所有当前节点的父节点名，效果如下图：

2. 示例一提示点自定义之样式

2.1 准备数据

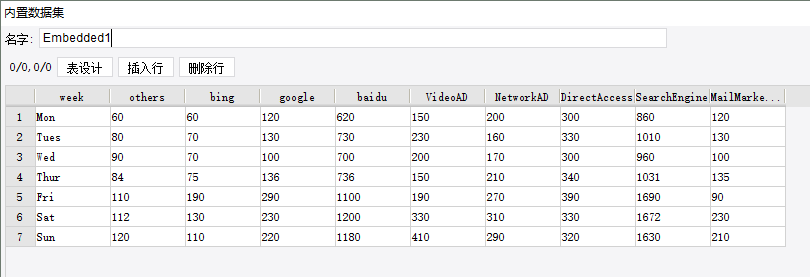

新建普通报表，添加内置数据集 Embedded1，分别记录不同日期的访问量，如下图：

2.2 插入图表

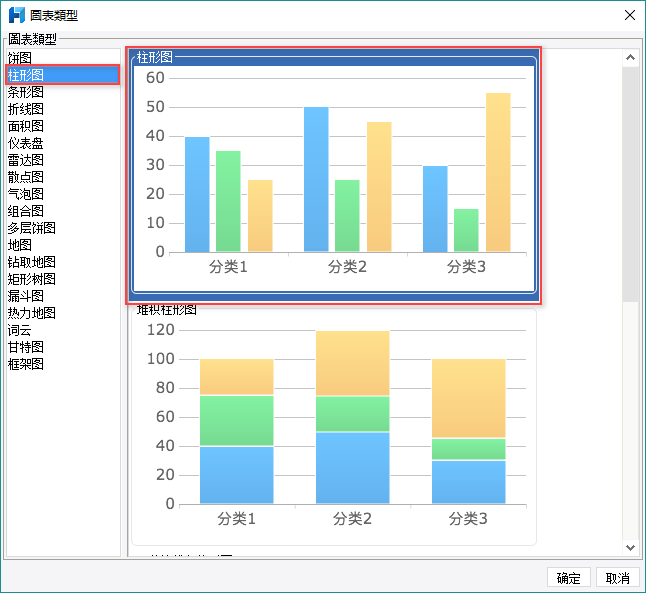

以悬浮图表为例，点击插入>悬浮元素>插入图表，选择柱形图-柱形图。

2.3 图表数据设置

选中图表，在右侧选择数据，如下图所示：

2.4 图表样式设置

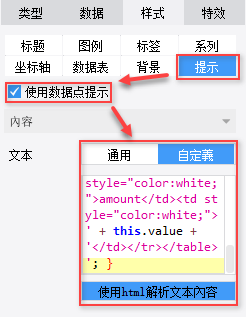

选中样式>提示，勾选上使用数据点提示，点击自定义，输入 JS 代码，选择使用 HTML 解析文本内容，如下图：

HTML 代码如下：

function() {
return '<h2 align="center">' + this.category + '</h2><table border="1"cellspacing="0" cellpadding="0" bordercolor="#FFFFFF"><tr><td style="color:white;">type</td><td style="color:white;">' + this.seriesName + '</td></tr><tr><td style="color:white;">amount</td><tdstyle="color:white;">' + this.value + '</td></tr></table>';
}

2.5 保存与预览

保存模板，点击分页预览，效果即如上 1.1。

已完成模板可参考%FR_HOME%\webapps\webroot\WEB-INF\reportlets\doc\Advanced\Chart\ColumnChart\提示点自定义柱形图.cpt

点击下载：提示点自定义柱形图.cpt

3. 示例二提示点自定义之图片

3.1 打开模板

打开%FR_HOME%\webapps\webroot\WEB-INF\reportlets\doc\Advanced\Chart\PieChart\常规饼图.cpt

点击下载：常规饼图.cpt

3.2 图表属性设置

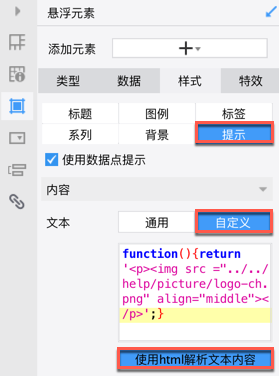

选中饼图，勾选上使用数据点提示，点击自定义，输入 JS 代码，选择使用 HTML 解析文本内容，如下图：

JS 代码如下：

function() {
return '<p><img src ="../../help/picture/logo-ch.png" align="middle"></p>';
}

3.3 保存与预览

保存模板，点击分页预览，效果即如上 1.2。

已完成模板可参考%FR_HOME%\webapps\webroot\WEB-INF\reportlets\doc\Advanced\Chart\PieChart\自定义提示点图片饼图.cpt

点击下载模板：自定义提示点图片饼图.cpt

4. 示例三提示点自定义之内容

4.1 打开模板

打开%FR_HOME%\webapps\webroot\WEB-INF\reportlets\ doc\Advanced\Chart\PieChart\悬浮元素饼图.cpt

点击下载模板：悬浮元素饼图.cpt

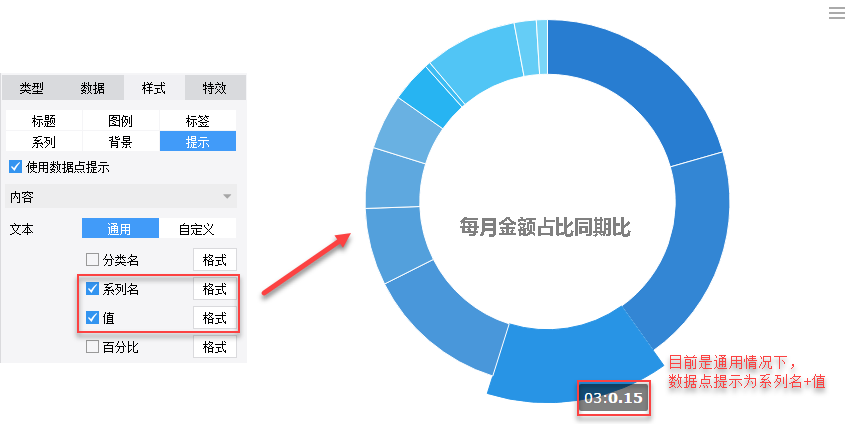

现在数据点提示还需要显示同期比

4.2 报表设计

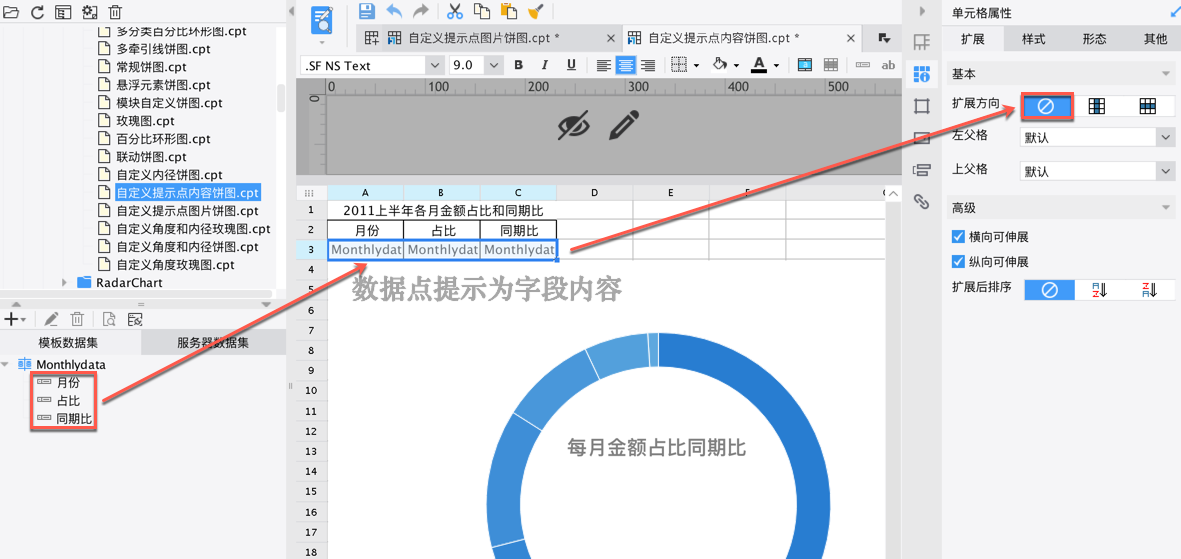

首先先将字段拖到单元格中，如下图：

注:默认字段是纵向扩展的，这里需要设置下不扩展，因为需要显示成数组格式

4.3 图表样式

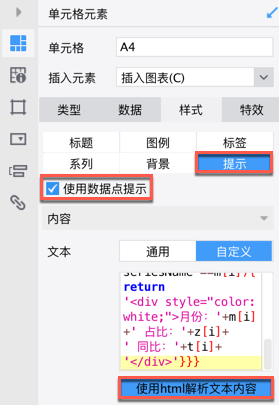

点击样式>提示，勾选上使用数据点提示，点击自定义，输入 JS 代码，选择使用 HTML 解析文本内容，如下图：

具体代码如下：

function() {
var m = contentPane.getCellValue(0, 0, 2);
var z = contentPane.getCellValue(0, 1, 2);
var t = contentPane.getCellValue(0, 2, 2);
var j = m.length;
for (var i = 0; i < j; i++) {
if (this.seriesName == m[i]) {
return '<div style="color:white;">月份：' + m[i] + '占比：' + z[i] + '同比：' + t[i] + '</div>'
}
}
}

获取月份、占比和同期比，获取月份数组的长度，通过 for 循环，if 判断，当系列名称等于月份时，数据点提示返回之前获取到的单元格字段。为了美观，这里还通过 div 将字的颜色设置为白色。

同时为了显示美观，将 123 行隐藏：

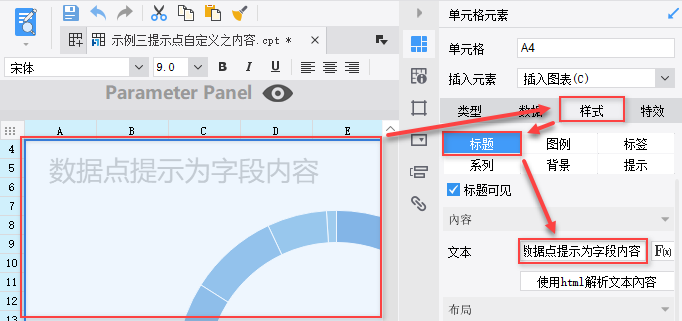

设置图表的标题，如下图：

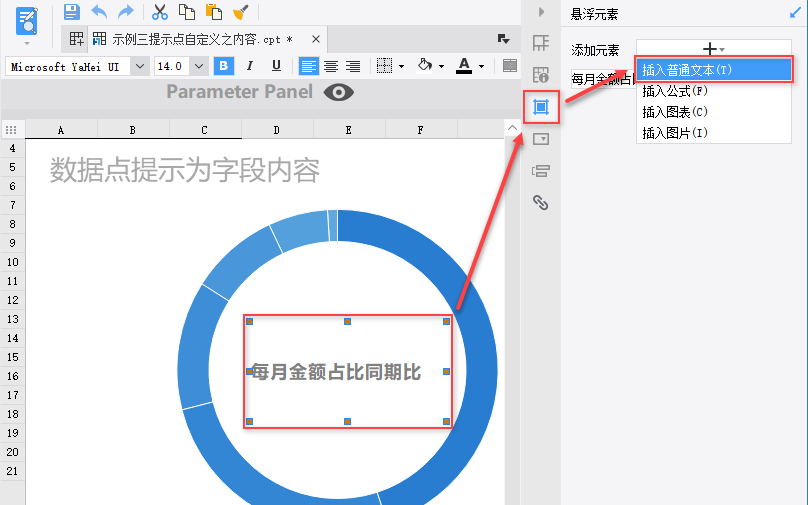

注：圆环内的文字是通过插入悬浮元素：普通文本实现的

4.4 保存和预览

保存模板，点击填报预览，效果即如上 1.3。

已完成模板请参照%FR_HOME%\webroot\WEB-INF\reportlets\ doc\Advanced\Chart\PieChart\自定义提示点内容饼图.cpt

点击下载模板：自定义提示点内容饼图.cpt

如果是frm的模板，获取单元格的格式需要改变下，需要把代码改成这段

function(){
var a=$("td[id^=A3-]").text();var aa= a.split(",");
var b=$("td[id^=B3-]").text();var bb= b.split(",");
var c=$("td[id^=C3-]").text();var cc = c.split(",");
var d=$("td[id^=D3-]").text();var dd= d.split(",");
var j= aa.length;for(var i=0;i<j;i++){
if (this.category == aa[i]){
return  '级客户:\n'+aa[i] + '当月实际:' + bb[i] + '\n当月计划:' + cc[i] + '\n达成率:' + dd[i];
}
}
}

5. 示例四提示点自定义之内容格式

5.1 打开模板

打开%FR_HOME%\webapps\webroot\WEB-INF\reportlets\ doc\Advanced\Chart\GanttChart\机器状态甘特图.cpt

点击下载模板：机器状态甘特图.cpt

5.2 图表属性设置

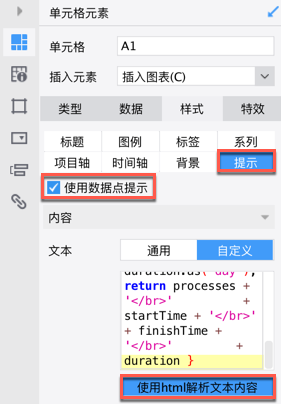

选中甘特图，点击样式>提示，勾选上使用数据点提示，点击自定义，输入 JS 代码，选择使用 HTML 解析文本内容，如下图：

JS 代码如下：

function() {
var processes = this.processes.map(function(p) {
return p.name
}).join(' - ');
var startTime = FR.contentFormat(+this.startTime, 'Dyyyy-MM-dd HH:mm:ss');
var finishTime = FR.contentFormat(+this.finishTime, 'Dyyyy-MM-dd HH:mm:ss');
var duration = this.duration.as('day');
return processes + '</br>' + startTime + '</br>' + finishTime + '</br>' + duration
}

1）甘特图支持的参数包括 this.seriesName, this.processes[](是一个数组形式)，this.startTime, this.finishTime, this.duration ,this.progress, this.id ，this.processesId。

2）this.startTime, this.finishTime 使用了 FR 的时间格式，需要注意前面有个+ 号。

3）this.duration.as('day')表示时长加单位，可以是 year, month, day, hour, minute, second。

5.3 保存和预览

保存模板，点击分页预览，效果即如上 1.4。

已完成模板请参照%FR_HOME%webapps\webroot\WEB-INF\reportlets\ doc\Advanced\Chart\GanttChart\提示点自定义甘特图.cpt

点击下载模板：提示点自定义甘特图.cpt

6. 示例五提示点自定义之分类下系列求和

6.1 打开模板

打开%FR_HOME%\webapps\webroot\WEB-INF\reportlets\doc\Advanced\Chart\ColumnChart\自定义标签为系列和柱形图.cpt

点击下载模板：自定义标签为系列和柱形图.cpt

6.2 图表属性设置

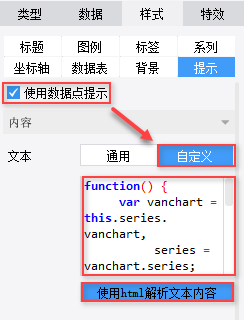

选中图表，点击样式>提示，勾选上使用数据点提示，点击自定义，输入 JS 代码，选择使用 HTML 解析文本内容，如下图：

JS 代码如下：

function() {
var vanchart = this.series.vanchart,
series = vanchart.series;
if (!vanchart.seriesOfType) {
series = series.column;
}
var ser;
for (var i = series.length - 1; i >= 0; i--) {
if ((ser = series[i]).visible && this.points[i].getTargetValue() != 0) {
break;
}
}
if (ser && ser == this.series) {
var points = this.points,
value = 0; /*获取当前分类下所有提示点*/
for (var i = 0, len = points.length; i < len; i++) {
if (points[i].series.visible) {
value += points[i].getTargetValue() /*获取提示点的值*/
}
}
return value;
} /*返回相加后的值*/
else {
return this.value;
}
} /*返回各个提示点的值*/

注：复制代码后建议把注释去除，以免造成语句格式混乱。

6.3 保存与预览

保存模板，点击分页预览，效果即如上 1.5。

7. 示例六提示点自定义之显示父节点

7.1 打开模板

打开%FR_HOME%\webapps\webroot\WEB-INF\reportlets\doc\Advanced\Chart\MultiLevelPie\多层饼图.cpt

点击下载模板：多层饼图.cpt

7.2 图表属性设置

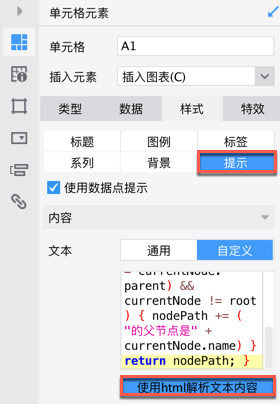

选中图表，点击样式>提示，勾选上使用数据点提示，点击自定义，输入 JS 代码，选择使用 HTML 解析文本内容，如下图：

代码如下：

function() {
var currentNode = this,
root = currentNode.series.root,
nodePath = currentNode.name;
while ((currentNode = currentNode.parent) && currentNode != root) {
nodePath += ("的父节点是" + currentNode.name)
}
return nodePath;
}
