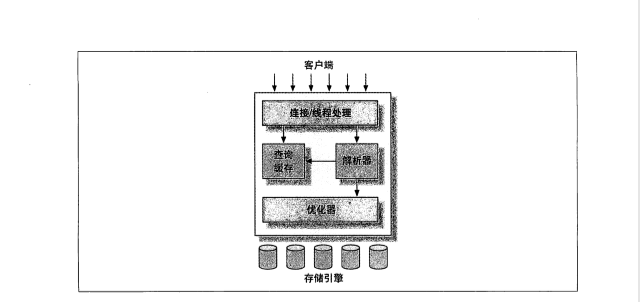

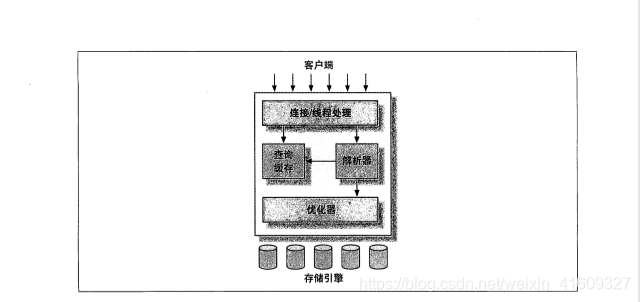

从图中来看，mysql架构分为三层：
第一层主要处理与客户端的通讯，大部分并写请求在这里会被加入队列。每个客户端这里都会拥有一个进程。客户端链接服务器需要认证，基于账号和密码。
第二层是缓存和sql语句解析器、优化器，另外，mysql得内置函数实现，如日期，功能例如视图等都在这一层。优化器得作用之一是：查询索引，还是遍历表。对于select得语句会先检查询缓存，如果能得到对应的结果，服务器就不会再执行解析优化和执行。
第三层是存储引擎，负责数据得存储和提取，以及底层函数得实现，例如开始一个事务，插入一条数据。
