从寻找谷神星的过程，谈最小二乘法实现多项式拟合

科学史上众星云集，璨若星河。这些牛人基本上都是天才，但也不乏无名之辈凭借匪夷所思、骇世惊俗的猜想而立足于巨星之列。比如，门捷列夫，整了一张留空的元素周期表，引得全世界的化学家去做填空题。还有一位德国的中学老师，名唤约翰·提丢斯（Johann Daniel Titius）的，在1766年写下了这么一个数列：

(0+4)/10 = 0.4
(3+4)/10 = 0.7
(6+4)/10 = 1.0
(12+4)/10 = 1.6
(24+4)/10 = 2.8
(48+4)/10 = 5.2
(96+4)/10 = 10.0
(192+4)/10 = 19.6
(384+4)/10 = 38.8
...

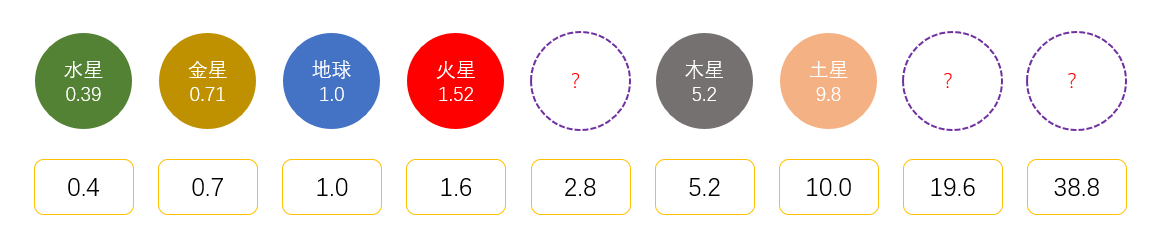

当时，人们已知太阳系有六大行星，即水星、金星、地球、火星、木星、土星。如果以日地距离（约1.5亿公里）为一个天文单位，则六大行星距离太阳的距离，恰好接近提丢斯的这个数列，并且留下了无限的遐想！这个数列被称为提丢斯——波得定则
在这里插入图片描述
1781年，英籍德国人赫歇尔在接近19.6的位置上（即数列中的第八项）发现了天王星，从此，人们就对这一定则深信不疑了。根据这一定则，在数列的第五项即2.8的位置上也应该对应一颗行星，只是还没有被发现。于是，许多天文学家和天文爱好者便以极大的热情，踏上了寻找这颗新行星的征程。

1801年新年的晚上，意大利神父朱塞普·皮亚齐还在聚精会神地观察着星空。突然，他从望远镜里发现了一颗非常小的星星，正好在提丢斯——波得定则中2.8的位置上。这颗行星在几天的观测期内不断变动位置。当皮亚齐再想进一步观察这颗小行星时，他却病倒了。等到他恢复健康，再想寻找这颗小行星时，它却不知所踪。皮亚齐没有放弃这一机会，他认为这可能就是人们一直没有发现的那颗行星。

天文学家对皮亚齐的这一发现持有不同的看法。有人认为皮亚齐是正确的，也有人认为这可能是一颗彗星，关于这颗行星的说法不在少数，天文学界议论纷纷。

此时，又一位大神出现了，他就是数学天才高斯。根据皮亚齐的观测资料，高斯以其卓越的数学才能，只用了一个小时就算出了这颗神秘小行星的轨道形状，并指出它将于何时出现在哪一片天空里。1801年12月31日夜，德国天文爱好者奥伯斯，在高斯预言的时间里，用望远镜对准了这片天空。不出所料，这颗神秘小行星再一次奇迹般地出现了！

从约翰·提丢斯，到神父朱塞普·皮亚齐，再到数学王子高斯、天文爱好者奥伯斯，众多牛人联手发现的这个天体，被命名为谷神星。谷神星是太阳系中最小的、也是唯一位于小行星带的矮行星。谷神星曾经被当作一个标准：凡是比它大的行星，可以视为和地球平级的行星，否则视为小行星。比如冥王星，比谷神星大，被封为太阳系的老九，直到2006年，因为被分类到矮行星，才退出了九大行星的行列。

那么，高斯究竟是如何计算谷神星运行轨道并作出预测的呢？其实就是使用最小二乘法拟合轨迹线。高斯使用的最小二乘法的方法发表于1809年他的著作《天体运动论》中。

让我们冒充高斯，来一次cosplay，体会一下做牛人的感觉吧。
在这里插入图片描述假定上图是皮亚齐从零时到十时的谷神星观测记录，每一个红点对应的横坐标表示观测时间，对应的纵坐标表示谷神星的位置。如果有一条曲线（非常接近地）经过了上图的11个观测点，只要找到这条曲线的方程：

$y = f(x)$

我们就可以随意预测11时、12时的谷神星位置了。当年高斯就是这么想的。可是，如何找到这条曲线的方程呢？这个问题难不住高斯。他用一个k次多项式 $g(x)$ 来近似 $f(x)$ ：
$f(x) \approx g(x) = a_0 + a_1x + a_2x^2 + a_3x^3 + ... + a_kx^k$

通过选择合适的系数 $a_0,a_1,a_2,a_3,...,a_k$ ，令误差：
$loss = \sum_{i=0}^{10}(g(i)-f(i))^2$
为最小，就可以认为 $g(x)$ 就是我们要寻找的曲线方程了。高斯的最小二乘法，就是根据观测数据和给定的多项式次数 $k$ 来寻找误差最小的一组多项式系数 $a_0,a_1,a_2,a_3,...,a_k$ ，有了这组系数，就可以得到 $g(x)$ ，进而计算出 $g(11)$ 、 $g(12)$ 的值，这样就可以预测谷神星在11时、12时的位置了。

我们不是高斯，不会使用最小二乘法，幸好 numpy 给我们提供了强大的工具，使得我们可以继续冒充高斯。

>>> import numpy as np
>>> _x = np.linspace(0, 10, 11)
>>> _y = np.array([-0.3, -0.5, -0.2, -0.3, 0, 0.4, 0.2, -0.3, 0.2, 0.5, 0.4])
>>> np.polyfit(_x, _y, 3)
array([ 0.00066045, -0.01072261,  0.12684538, -0.43146853])

这里，_x 是皮亚齐的观测时间序列，_y 是皮亚齐观测到的谷神星位置序列，我们选择多项式次数为3。执行np.polyfit(xs, ys, 3)，就是用最小二乘法找到三次多项式的4个系数，使得这个三次多项式和观测数据的误差最小。这个三次多项式写出来是这样的：

$g(x) = -0.43146853 + 0.12684538x - 0.01072261x^2 + 0.00066045x^3$

用这个函数去验证观测数据：

>>> g = np.poly1d(np.polyfit(_x, _y, 3))
>>> g(_x)
array([-0.43146853, -0.31468531, -0.21538462, -0.12960373, -0.05337995,
        0.01724942,  0.08624709,  0.15757576,  0.23519814,  0.32307692,
        0.42517483])
>>> loss = np.sum(np.square(g(_x)-_y))
>>> loss
0.4857342657342658
>>> import matplotlib.pyplot as plt
>>> plt.plot(_x, _y, c='r', ls='', marker='o')
>>> plt.plot(_x, g(_x), c='g', ls=':')
>>> plt.show()

用三次多项式 $g(x)$ 代替 $f(x)$ ，最小误差是0.4857。观测数据和 $g(x)$ 的近似数据画在一起，效果如下

在这里插入图片描述很显然，这个拟合效果是无法找到谷神星的。别着急，我们还可以尝试更高次幂的多项式，看看效果如何。下面的代码，同时画出了4至9次多项式的拟合结果和误差。

import numpy as np
import matplotlib.pyplot as plt

plt.rcParams['font.sans-serif'] = ['FangSong']
plt.rcParams['axes.unicode_minus'] = False

_x = np.linspace(0, 10, 11)
_y = np.array([-0.3, -0.5, -0.2, -0.3, 0, 0.4, 0.2, -0.3, 0.2, 0.5, 0.4])

g3 = np.poly1d(np.polyfit(_x, _y, 3))
g4 = np.poly1d(np.polyfit(_x, _y, 4))
g5 = np.poly1d(np.polyfit(_x, _y, 5))
g6 = np.poly1d(np.polyfit(_x, _y, 6))
g7 = np.poly1d(np.polyfit(_x, _y, 7))
g8 = np.poly1d(np.polyfit(_x, _y, 8))
g9 = np.poly1d(np.polyfit(_x, _y, 9))

loss3 = np.sum(np.square(g3(_x)-_y))
loss4 = np.sum(np.square(g4(_x)-_y))
loss5 = np.sum(np.square(g5(_x)-_y))
loss6 = np.sum(np.square(g6(_x)-_y))
loss7 = np.sum(np.square(g7(_x)-_y))
loss8 = np.sum(np.square(g8(_x)-_y))
loss9 = np.sum(np.square(g9(_x)-_y))

plt.plot(_x, _y, c='r', ls='', marker='o')
plt.plot(_x, g3(_x), label=u'三次多项式，误差%0.4f'%loss3)
plt.plot(_x, g4(_x), label=u'四次多项式，误差%0.4f'%loss4)
plt.plot(_x, g5(_x), label=u'五次多项式，误差%0.4f'%loss5)
plt.plot(_x, g6(_x), label=u'六次多项式，误差%0.4f'%loss6)
plt.plot(_x, g7(_x), label=u'七次多项式，误差%0.4f'%loss7)
plt.plot(_x, g8(_x), label=u'八次多项式，误差%0.4f'%loss8)
plt.plot(_x, g9(_x), label=u'九次多项式，误差%0.4f'%loss9)

plt.legend()
plt.show()

在这里插入图片描述可以看到9次多项式拟合的误差，已经小到了0.0010，拟合曲线近乎精准地经过了所有的观测点。这个效果足可令人满意。下图只保留了9次多项式的拟合结果，看起来更清晰。

在这里插入图片描述 Well, cosplay is over. 真正的天体运行轨道不会这么变态，天体位置也不是一个单值就可以表示出来的。上面的例子，纯粹就是多项式拟合。有时候，待拟合数据是下图所示的样子，没关系，上面的拟合方法仍然是有效的。

在这里插入图片描述拟合代码如下：

import numpy as np
import matplotlib.pyplot as plt

plt.rcParams['font.sans-serif'] = ['FangSong']
plt.rcParams['axes.unicode_minus'] = False

xs = np.linspace(-1, 1, 11)
ys = np.array([-0.3, -0.5, -0.2, -0.3, 0, 0.4, 0.2, -0.3, 0.2, 0.5, 0.4])

xm = np.linspace(-1, 1, 201)
ym = ((xm**2-1)**3 + 0.5)*np.sin(2*xm) + np.random.random(201)/10 - 0.1

plt.subplot(211)
plt.plot(xs, ys, c='r', ls='', marker='o')
plt.subplot(212)
plt.plot(xm, ym, c='g', ls='', marker='.')
plt.show()

fs4 = np.poly1d(np.polyfit(xs, ys, 4))
fs5 = np.poly1d(np.polyfit(xs, ys, 5))
fs6 = np.poly1d(np.polyfit(xs, ys, 6))
fs7 = np.poly1d(np.polyfit(xs, ys, 7))
fs8 = np.poly1d(np.polyfit(xs, ys, 8))
fs9 = np.poly1d(np.polyfit(xs, ys, 9))
fs10 = np.poly1d(np.polyfit(xs, ys, 10))

fm2 = np.poly1d(np.polyfit(xm, ym, 2))
fm3 = np.poly1d(np.polyfit(xm, ym, 3))
fm4 = np.poly1d(np.polyfit(xm, ym, 4))
fm5 = np.poly1d(np.polyfit(xm, ym, 5))
fm6 = np.poly1d(np.polyfit(xm, ym, 6))
fm7 = np.poly1d(np.polyfit(xm, ym, 7))

plt.subplot(211)
plt.plot(xs, ys, c='r', ls='', marker='o')
plt.plot(xs, fs4(xs), label=u'四次多项式')
plt.plot(xs, fs5(xs), label=u'五次多项式')
plt.plot(xs, fs6(xs), label=u'六次多项式')
plt.plot(xs, fs7(xs), label=u'七次多项式')
plt.plot(xs, fs8(xs), label=u'八次多项式')
plt.plot(xs, fs9(xs), label=u'九次多项式')
plt.legend()

plt.subplot(212)
plt.plot(xm, ym, c='g', ls='', marker='.')
plt.plot(xm, fm2(xm), label=u'二次多项式')
plt.plot(xm, fm3(xm), label=u'三次多项式')
plt.plot(xm, fm4(xm), label=u'四次多项式')
plt.plot(xm, fm5(xm), label=u'五次多项式')
plt.plot(xm, fm6(xm), label=u'六次多项式')
plt.plot(xm, fm7(xm), label=u'七次多项式')
plt.legend()
plt.show()

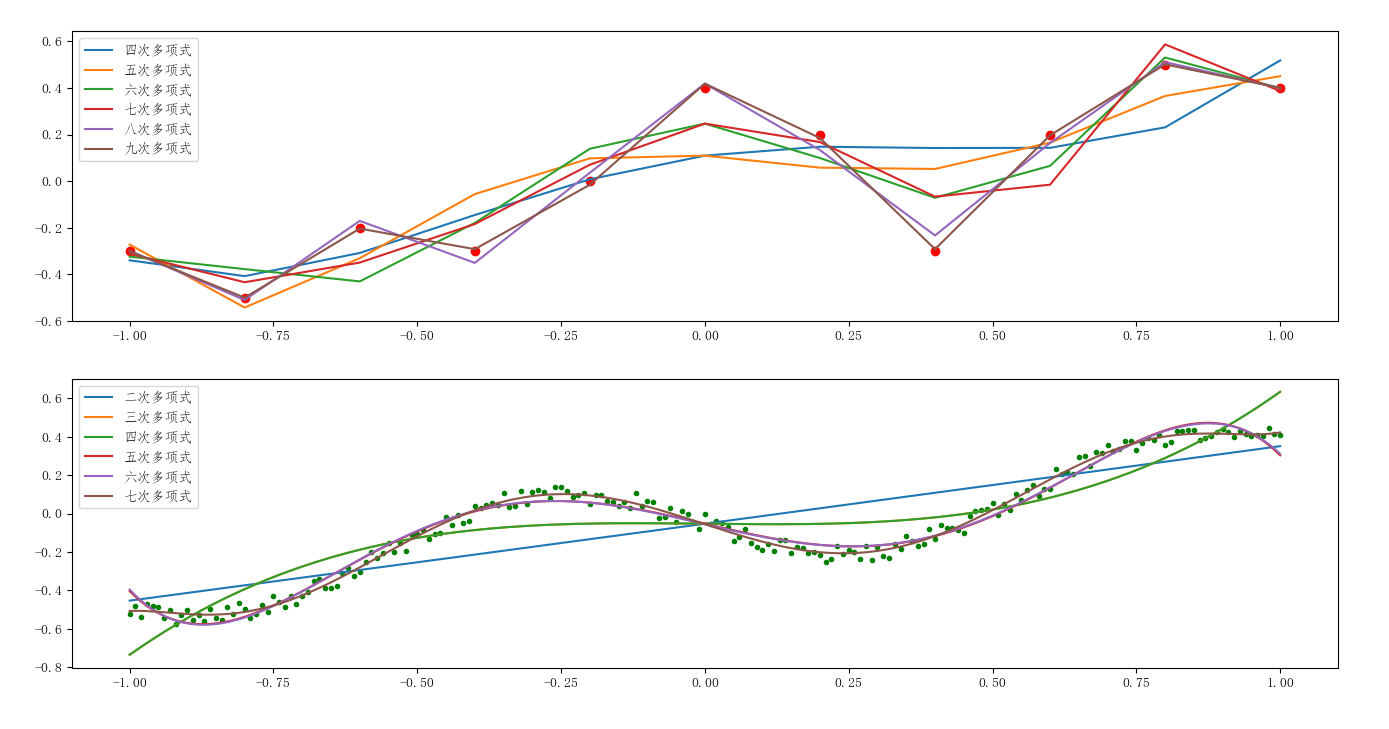

拟合效果如下图所示：

在这里插入图片描述
