1.如何加工您的第一个工件
在教程“ 如何使用PlanetCNC软件和控制器设置CNC机床 ”中,介绍了如何使用限位开关和软件设置,以便可以对我们的机床进行正确的校准和设置,从而可以每天使用,从而为我们提供正确而令人满意的结果。

在继续之前,请先阅读本教程: 如何使用PlanetCNC软件和控制器设置CNC机床

该教程中的重要课程:
– 归位程序给出了机器的绝对坐标。直到现在,机器才变得“自我意识”,因此能够知道在任何给定时刻的位置。

–我们定义了机器工作台尺寸,即所有三个坐标中的工作空间。软件中的可视化有助于我们更好地定位。它可以帮助我们找到当前的机床位置和导入的程序(g代码)位置。

– 当某些轴接近其极限时,软极限用于使机器减速,并防止其崩溃。

– 通过使用固定刀具传感器测量刀具偏置。
必须正确安装固定工具传感器及其软件设置配置。当我们测量刀具偏置时,我们的刀具尖端会激活固定刀具传感器。这将发送有关刀尖位于机器绝对坐标中的高度的确切信息。

加工您的第一件作品
本教程将帮助您使用PlanetCNC软件和PlanetCNC控制器开始使用CNC机床。设置“偏移”功能时,教程将重点介绍要点。
下面的视频中也描述了某些步骤。

导入程序
我们通常在CAD软件中设计程序,并在CAM软件中定义机器操作。程序可以保存为许多不同的文件格式。PlanetCNC软件能够导入大多数流行的文件格式。

要导入程序,请单击文件/导入或文件/打开。

出于指导目的,我们以G代码格式导入了程序(文件),该程序是由流行的CAM软件生成的。

除了实际的刀具路径外,G代码还包含所有进给率(速度)参数,主轴命令(如果主轴由控制器控制)和其他内容。本教程中使用的G代码假设材料的最高位置为Z零。“安全高度”在材料上方10mm。

设定偏移–当前XY
在导入程序之前,我们将工作偏移量设置为零。这可以通过单击“ 偏移”工具栏中的“ 偏移为零”按钮或通过“ 机器/偏移/零”菜单来完成。

零位偏移按钮
在这里插入图片描述

导入的程序原点位于机器的零位置(在本例中为原始位置)。

2

由于我们的实际工件位于机床工作台上的其他位置,因此我们只需将机床轻推至工件所连接的位置以及要加工的位置即可

3

当我们在表格上找到最适合的位置时,我们将使用“ 偏移-当前XY”功能,该功能使我们可以设置加工起点的XY坐标。您可以在表格的任何位置设置“当前XY偏移”。 (只要程序的尺寸在表格大小的范围内)。我们通过点击“ 偏移-当前XY”按钮应用偏移。也可以通过“机器”菜单完成此操作。

按钮位于偏移工具栏中:

在这里插入图片描述
4

机器菜单:机器/偏移/当前XY
在这里插入图片描述

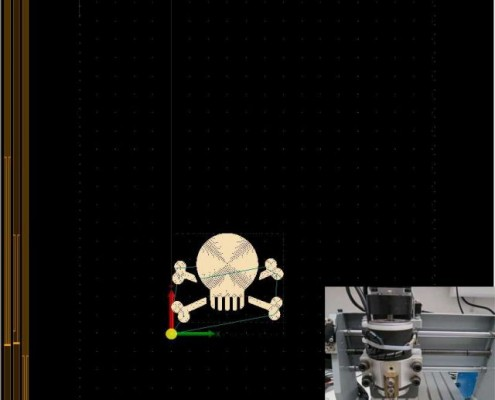

当我们应用Offset-Current XY时,我们的程序(G代码)原点与机器对齐。

在这里插入图片描述

现在设置起点的XY坐标。

您可以借助“
位置”面板上的W复选框来观察绝对坐标和相对坐标并在它们之间切换。

绝对坐标中的XY偏移位置

在这里插入图片描述

7

相对坐标中的XY偏移位置
在这里插入图片描述

8

设置偏置电流Z
在已设置起点的XY偏移坐标的情况下,我们现在必须定义起点的Z偏移坐标。
工件材料的顶面通常为Z零。

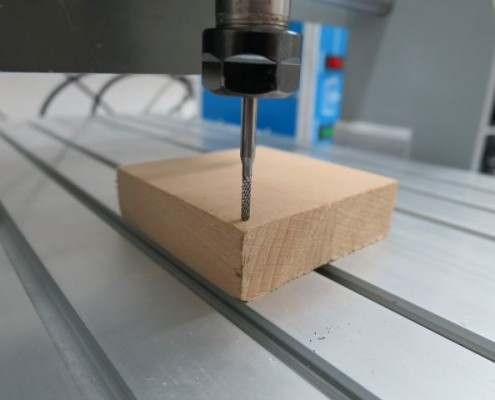

设置偏移量–当前Z可以通过许多不同的方式来完成。在我们的示例中,我们将通过在工件上慢速移动机床,然后逐步步进Z轴,使我们的工具缓慢下降到材料表面上,来执行最基本的方法(没有可移动的传感器)。

在这里插入图片描述
9

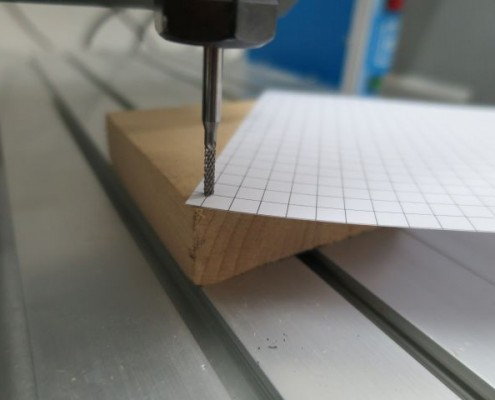

我们可以通过在工具和材料表面之间添加一张纸来帮助自己。当我们再也无法移动纸张时,这表明工具几乎完全接触了
材料的表面,我们可以应用“偏移电流Z”

10

我们通过单击“ 偏移-当前Z”按钮或通过“机器”菜单来应用偏移。

按钮位于偏移工具栏中:
在这里插入图片描述
11

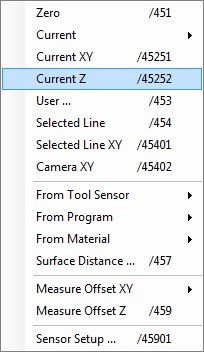

机器菜单:机器/偏移/当前Z
在这里插入图片描述

12

现在也设置了起点的Z坐标。我们提供了起点的所有三个坐标。在“位置”面板的帮助下,我们可以看到所有三个相对偏移坐标现在都设置为零:
在这里插入图片描述

13

如果现在在桌子上的任意位置点动机器,然后单击“转到– XY零位”按钮14 ,
则机器将移回到设置为“当前XY偏移”的位置
