Fuel-OpenStack安装部署

实验介绍
本次实验先安装Oracle VM VirtualBox,设置全局变量，在其上安装Fuel Master虚拟机，安装前对网络等进行设置，再启动安装；打开web端新建OpenStack环境；关闭虚拟机Fuel Master，复制虚拟机，即导出、导入虚拟机电脑；增加Controller和Computer虚拟机节点，分别安装完成；进入web端，添加节点并对其配置端口，进行Openstack网络设置，然后开始部署节点，依次安装Ubuntu、Openstack，再进入Openstack管理Web界面（Horizon管理界面），即完成实验。其中，fuel_master节点作为pxe服务器和管理用；fuel_controllerz即openstack控制节点；fuel_computer就是计算节点，真正可使用的资源。

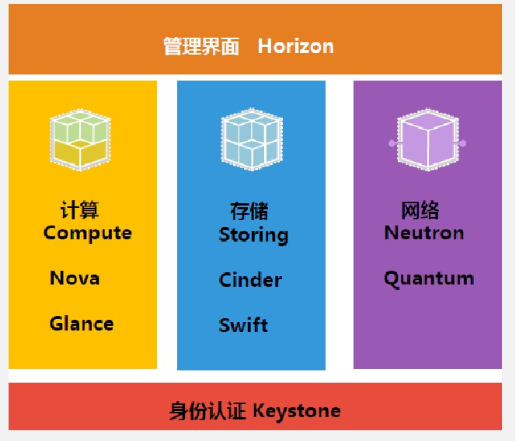

实验框架图

任务一：安装及配置Virtual Box
1.1安装Virtual Box
（1）点击VirtualBox-5.1.22-115126-Win.exe应用程序，开始安装

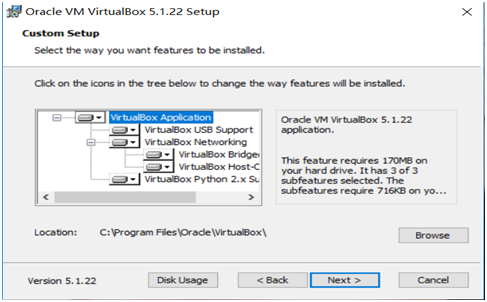

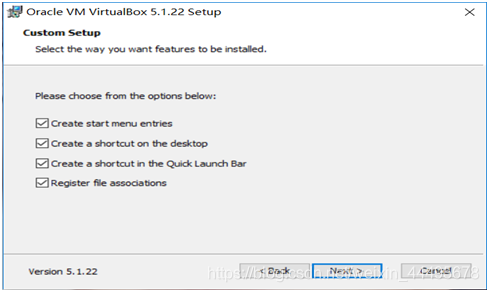

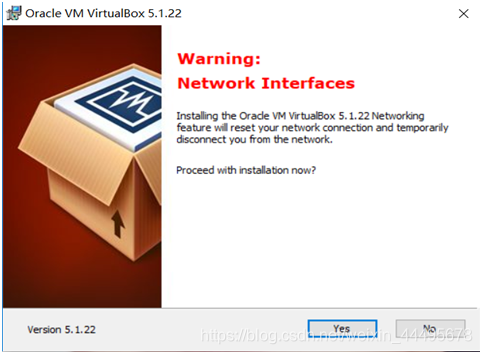

（2）启用Virtual Box的USB及网络支持

（3）接下来，选择“next”键

（4）紧接着，选择“yes”键

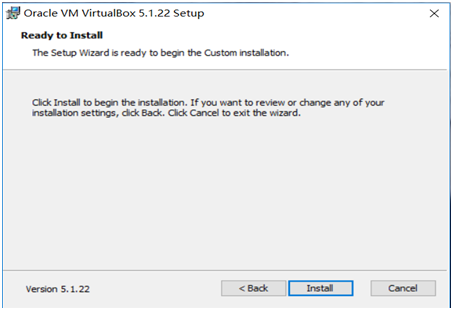

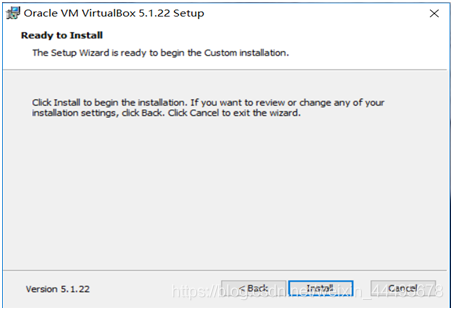

（5）最后，选择“install”键，点击“finish”键完成安装

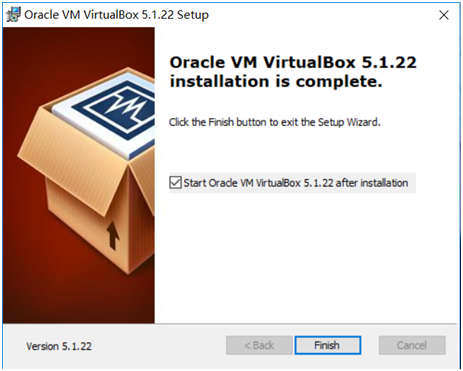

（6）点击“Finish”后完成安装

1.2设置全局设定

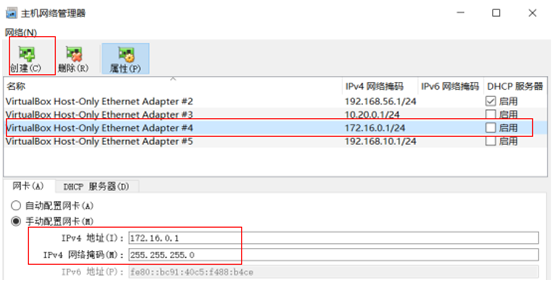

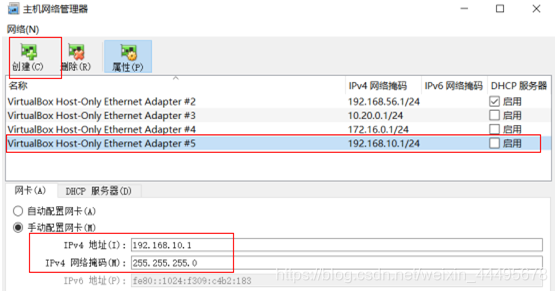

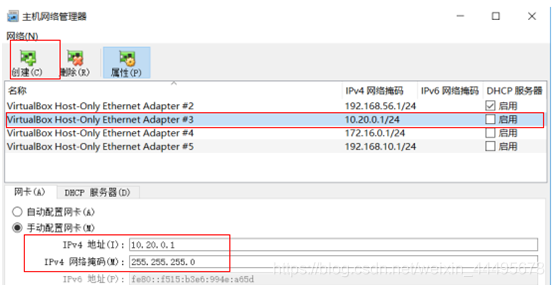

（1）Virtual Box网络设置选择Virtual Box，单击右键选择“主机网络管理器”，然后创建三张虚拟网卡，IP地址设置如下，禁用DHCP服务器。
1、10.20.0.1 master节点通过pxe网络部署openstack的专用网络；
2、172.16.0.1 openstack公共网络，给实例提供浮动IP并提供外部网络；
3、192.168.10.1 openstack的内部，管理，存储网络，该网络在vintualbox要开启混合模式，在VMware Workstation要配置该网络的vintualbox要配置该网络的vlan id的值为4095。

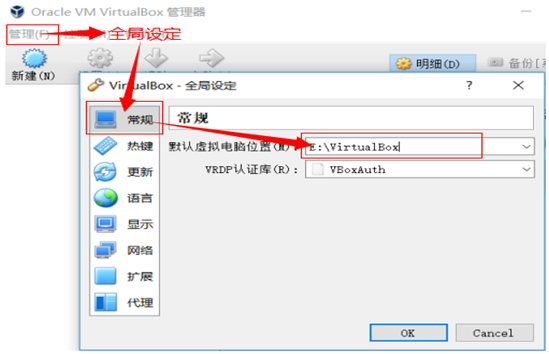

（2）手动部署指定镜像存储位置（注：不要放在C盘系统盘内，最好指定一个稍大点的磁盘）

任务二：安装及配置Fuel Master虚拟机
2.1安装Fuel Master虚拟机

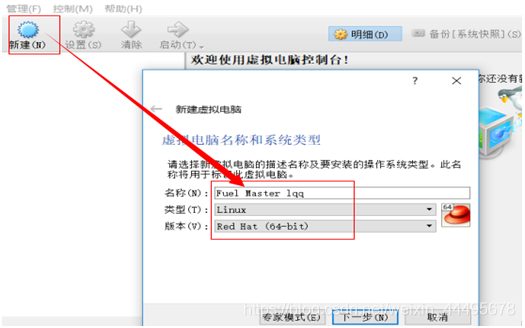

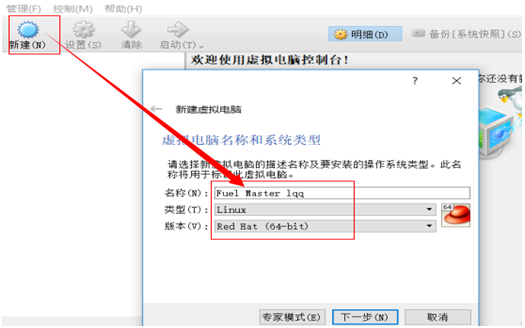

（1）新建虚拟机为Fuel Master lqq，系统类型为Linux、Red Hat64位

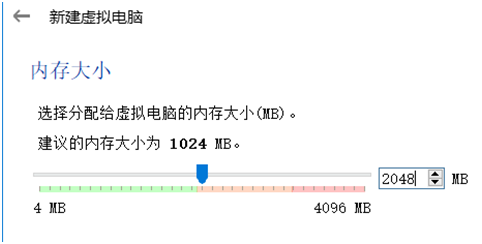

（2）设置内存大小为2048MB

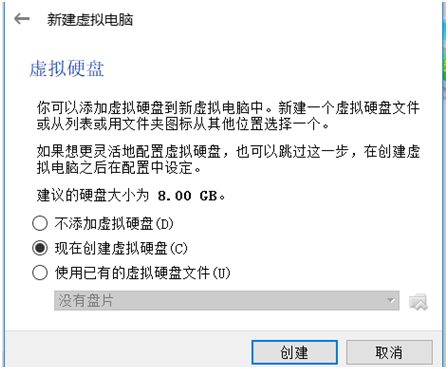

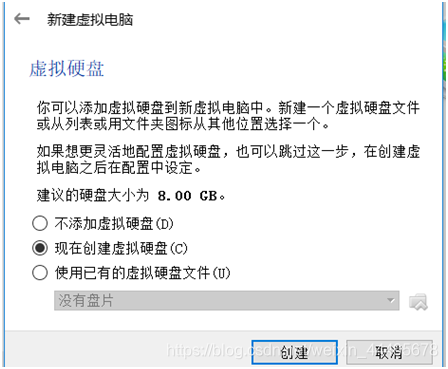

（3）选择“现有创建虚拟硬盘（C）”，然后点击创建

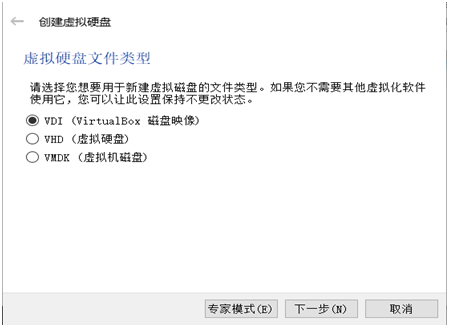

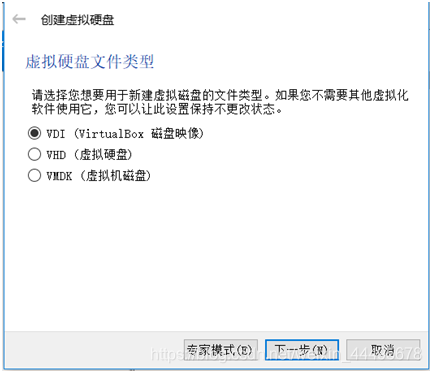

（4）虚拟硬件文件类型为XDI （Virtual Box磁盘映射），然后点击下一步

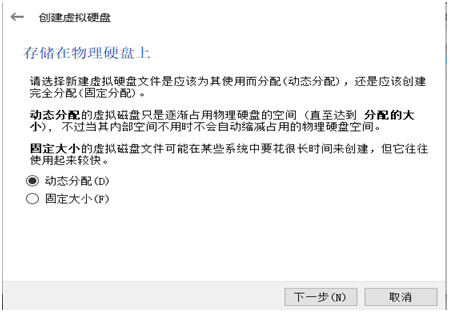

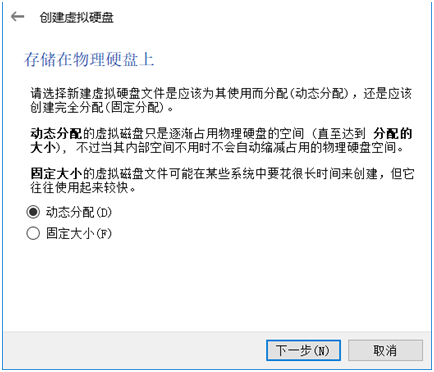

（5）存储在物理硬盘上为动态分配，然后点击下一步

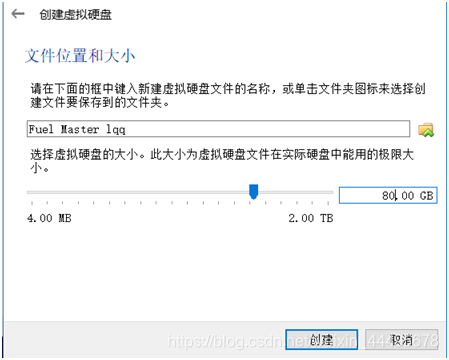

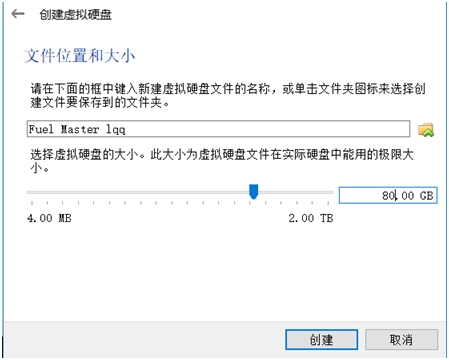

（6）文件的大小为80.00GB，然后点击创建

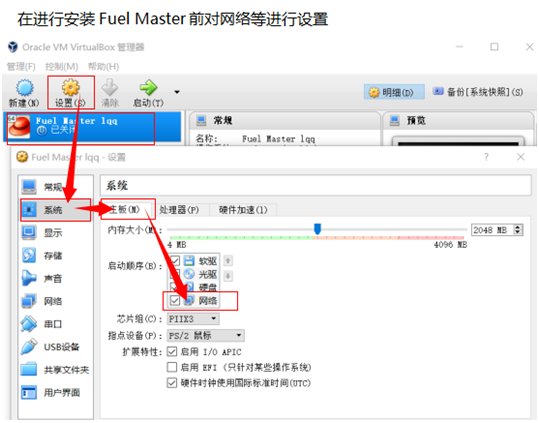

（7）在进行安装Fuel Master前对网络等进行设置，设置系统时，勾选网络

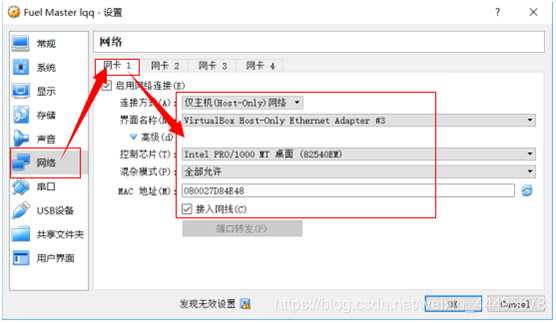

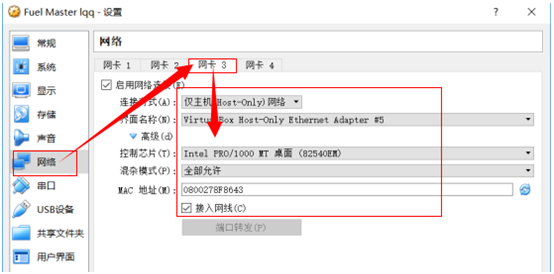

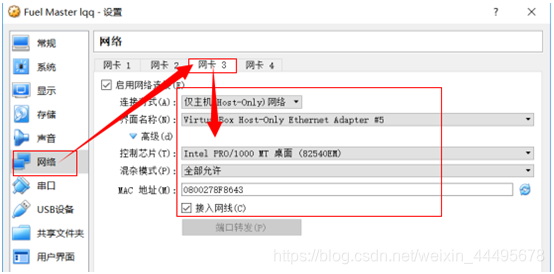

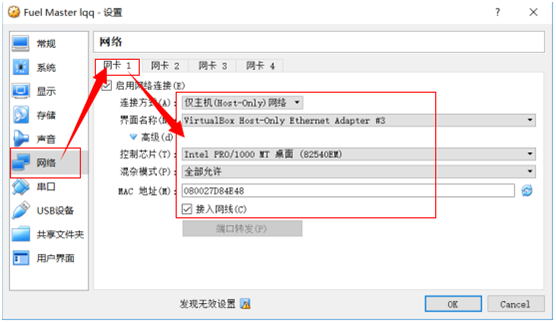

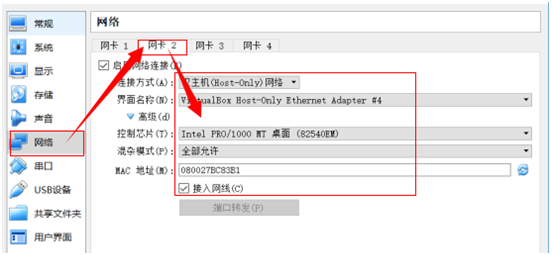

（8）点击网络，设置网卡时，连接方式为“仅主机（Host-Only）网络”，界面名称分别写之前添加3个网卡对应名称，控制芯片为“Intel FRD、1000 MT桌面”，混合模式为“全部允许”，如下所示。

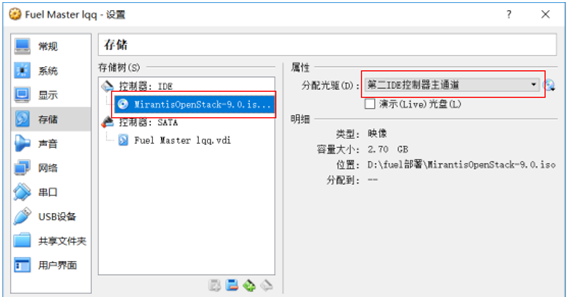

（9）启动Fuel Master安装

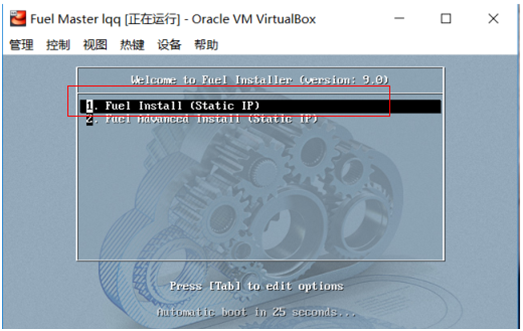

（10）启动fuel master,然后选择“Fuel Install(Static IP)”，按“enter”键

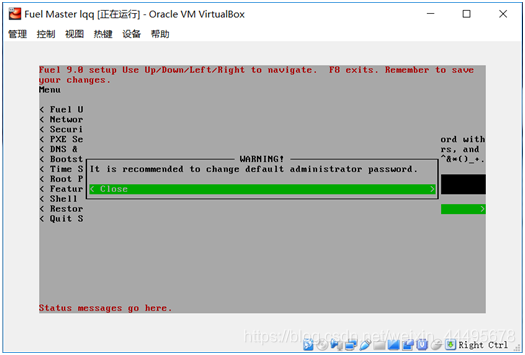

（11）出现这个界面就说明安装已完成，然后开始配置

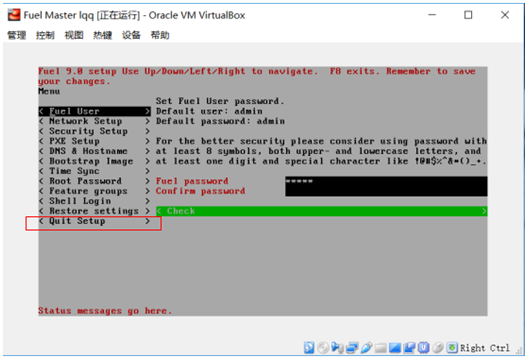

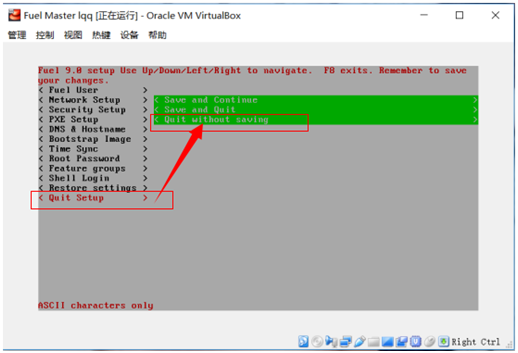

（12）选中Quit Setup,移动到右边选择”Quit without saving”

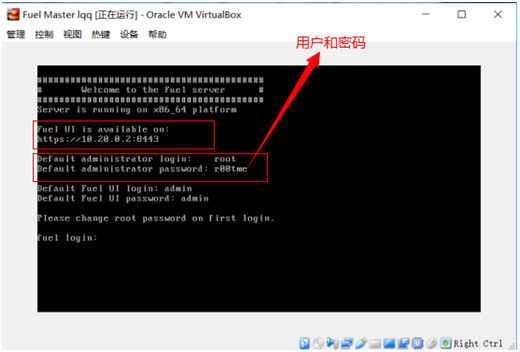

（13）经过大约2小时，就可以进入Fuel界面，此过程中不要随意操作可能会导致安装失败，如下图所示，完成安装。

（14）关闭Fuel Master虚拟机的防火墙
使用Xshel工具，查看系统内核版本

CentOS 7默认使用的是firewall作为防火墙，我们关闭firewall:#systemctl status firewalld.service #查看firewall状态

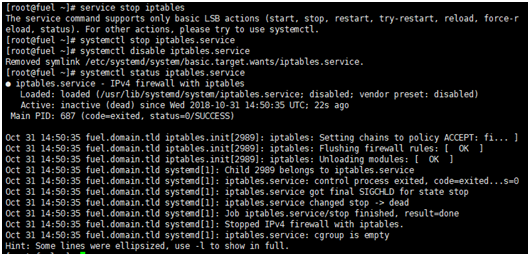

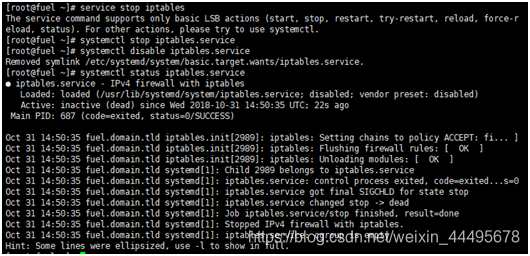

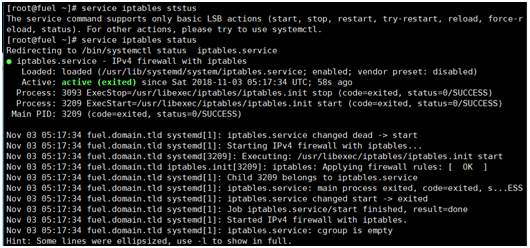

并查看iptables防火墙，如果开启就将其关闭，#service iptables status #service stop iptables

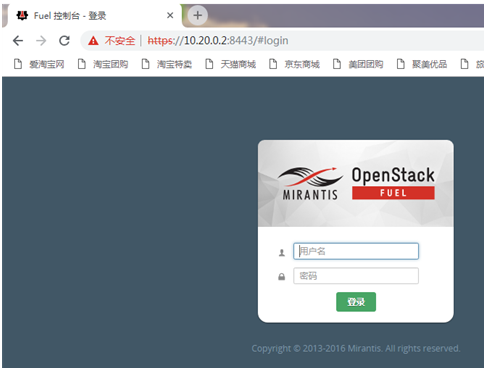

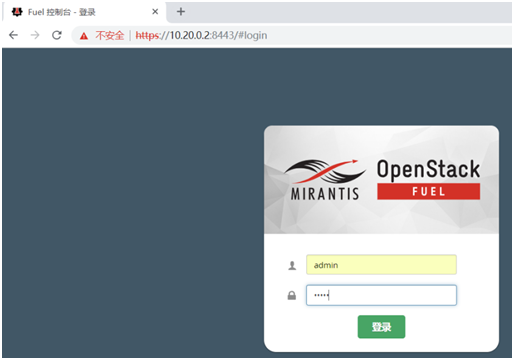

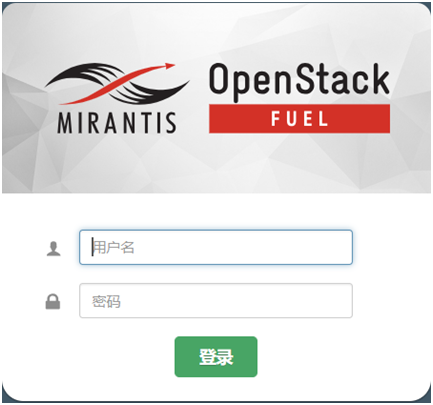

（15）：在浏览器输入https://10.20.0.2:8443能够打开Web页面，然后输入用户名admin,密码admin

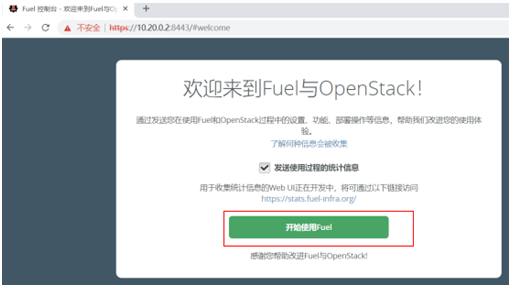

（16）开始使用Fuel

2.２新建OpenStack

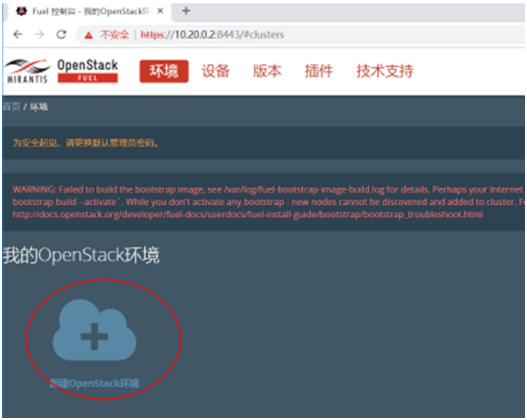

（1）点击新建OpenStack环境

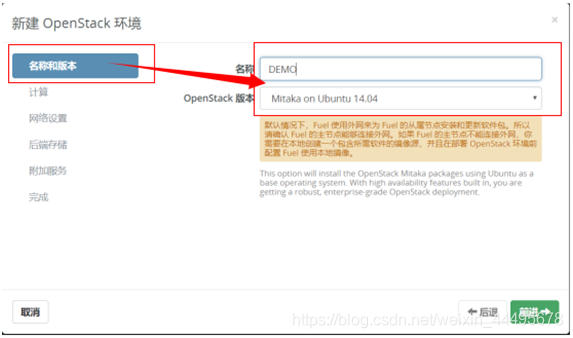

（2）编辑“名称和版本”, 填写OpenSatck环境名，点击前进

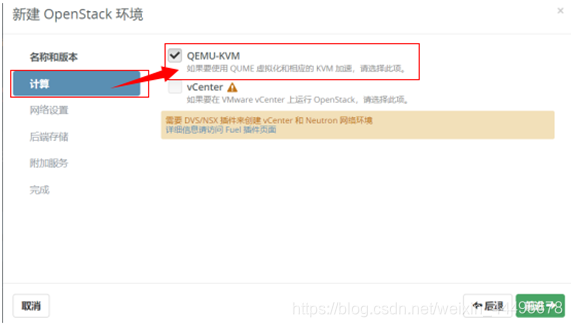

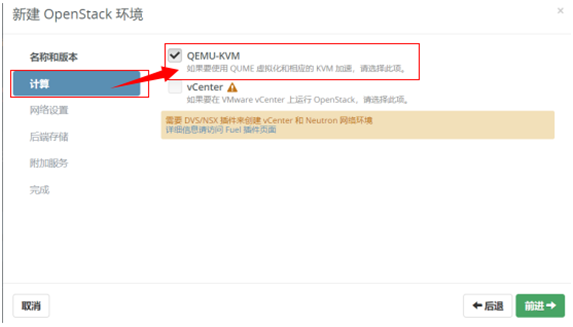

（3）编辑“计算”,默认选中QEMU-KVM，点击前进

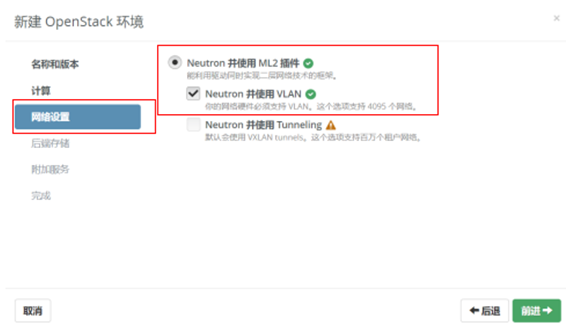

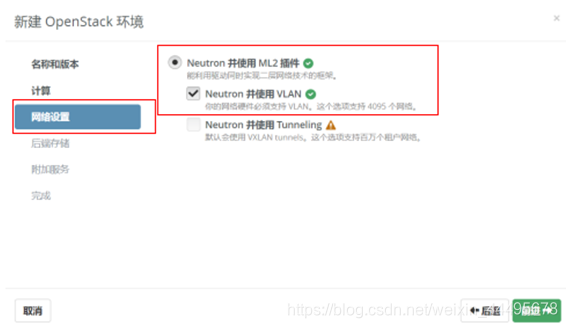

（4）编辑“网络设置”，默认选中Neutron并使用ML2插件中的“Neutron并使用VLAN”，点击前进

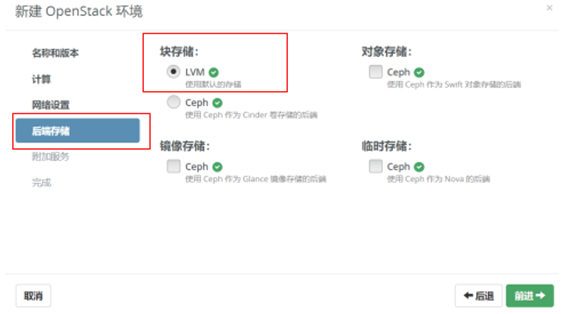

（5）编辑“后镜存储”，默认选中块存储中的“LVM”,点击前进

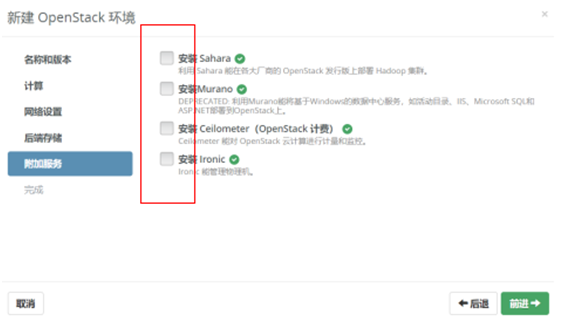

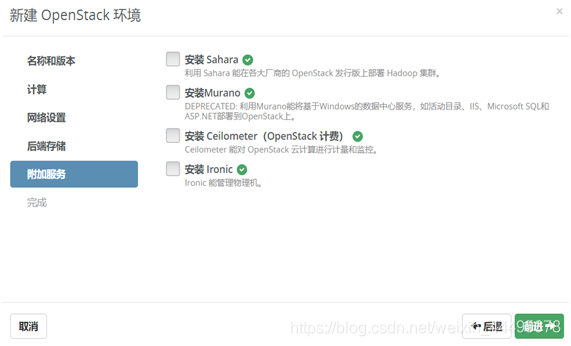

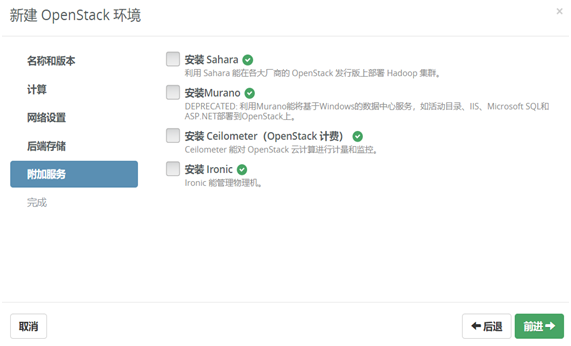

（6）编辑“附加服务”，点击前进继续

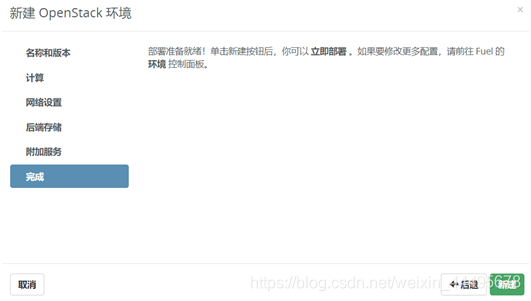

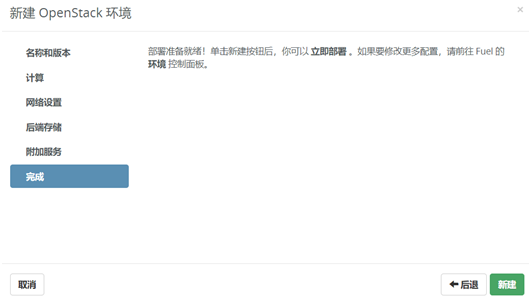

（7）点击新建，环境建立完成

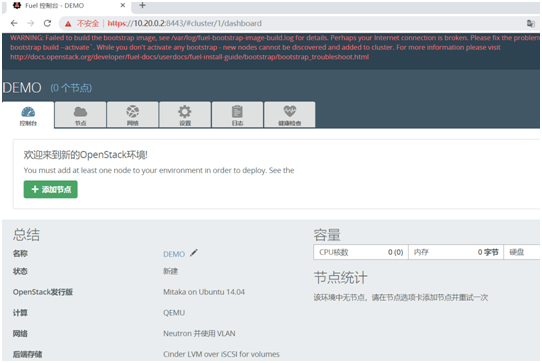

（8）进入OpenStack环境控制台页面

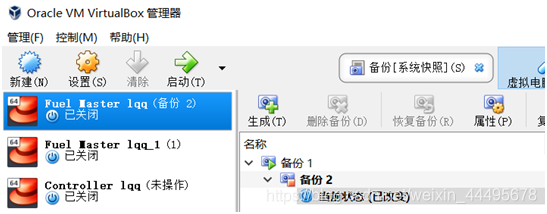

（9）关闭Fuel Master后拍摄快照

2.3虚拟机复制（导出、导入、复制原虚拟机磁盘vdi文件）
虚拟机复制–导出

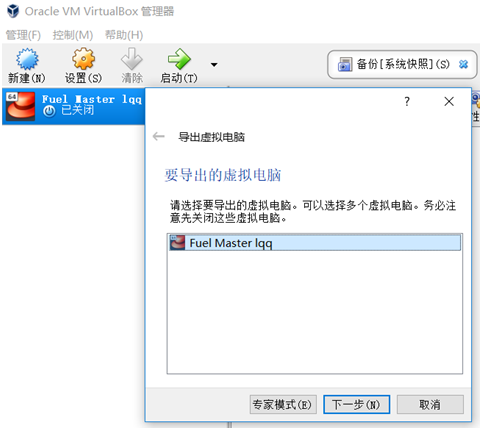

（1）点击管理，选择“导出虚拟电脑”，选择要导出的虚拟电脑为“Fuel Master lqq”，点击下一步继续

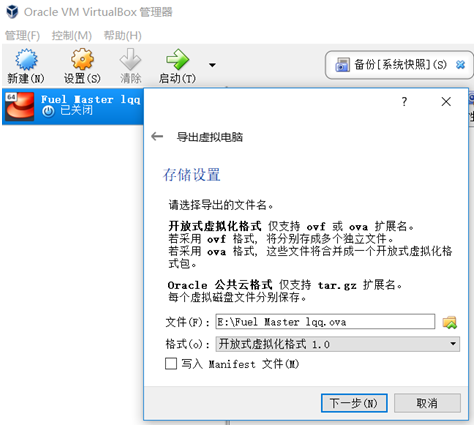

（2）选择要导出的文件夹位置，文件名为”Fuel Master lqq.ova”点击下一步

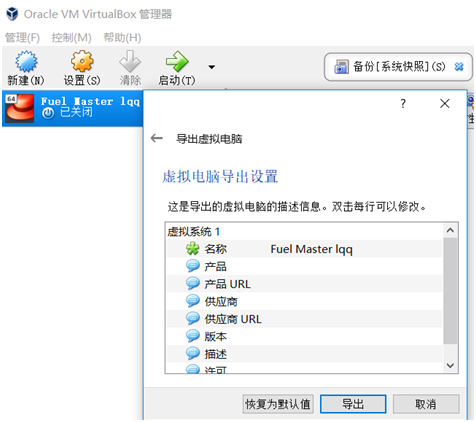

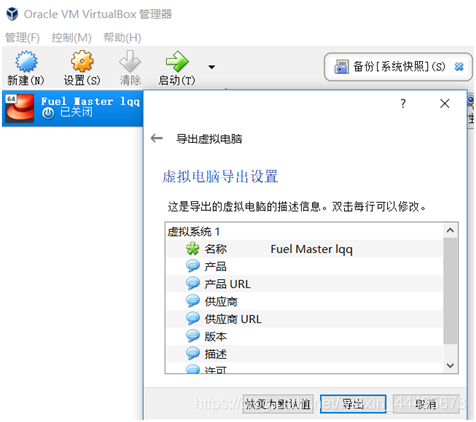

（3）对于虚拟电脑导出设置，点击导出即可

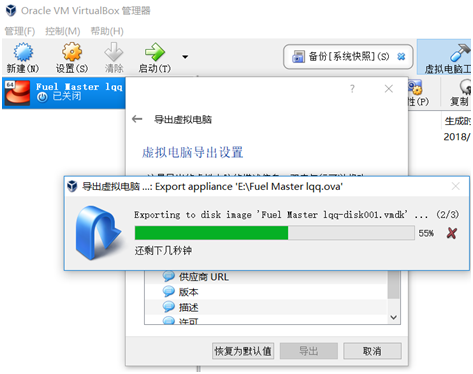

（4）以下是导出虚拟电脑过程进度条，几分钟后便完成导出

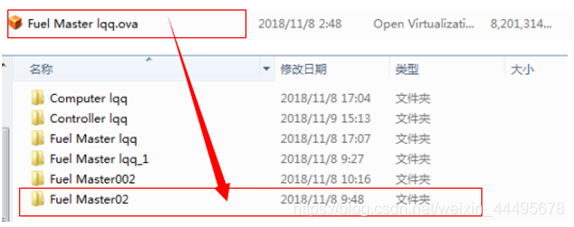

（5）查看导出文件如下所示：

虚拟机复制–导入

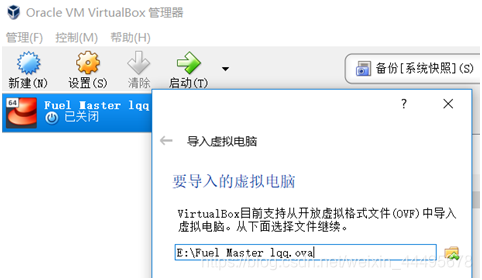

（6）点击管理，选择“导入虚拟电脑”，查找要导入的虚拟电脑文件夹名为为“Fuel Master lqq.ova”，点击下一步继续

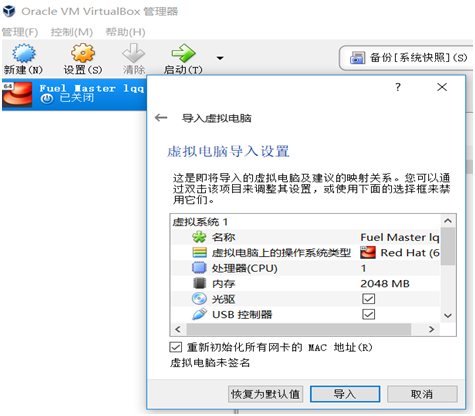

（7）虚拟电脑导入设置，这里勾选重新初始化所有网卡的MAC地指项，导入

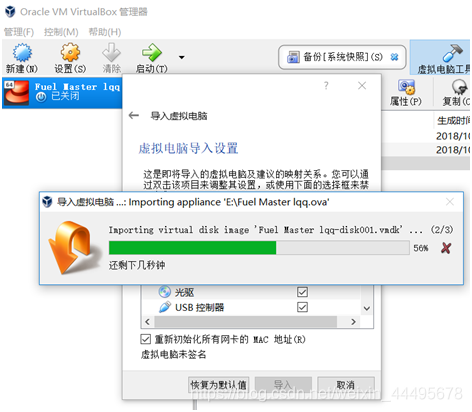

（8）以下是导入虚拟电脑过程进度条，几分钟后便完成导入

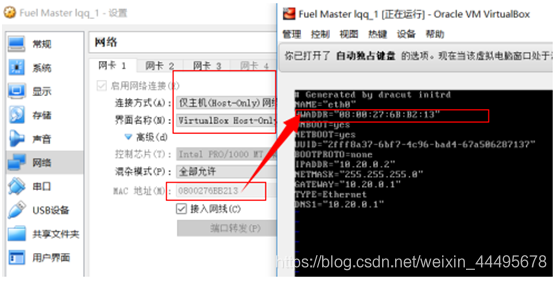

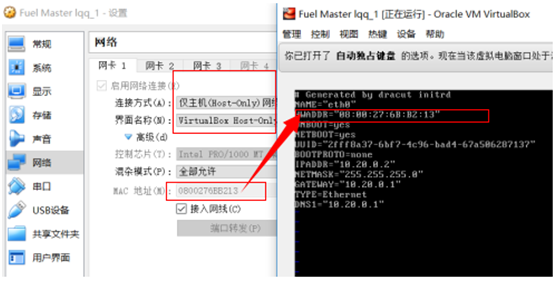

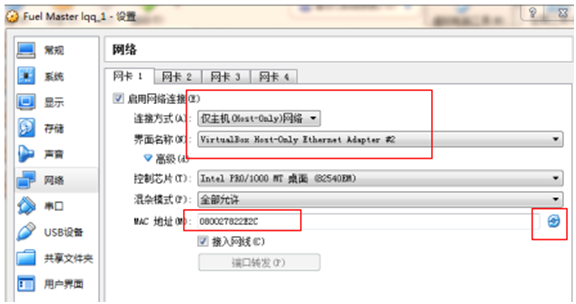

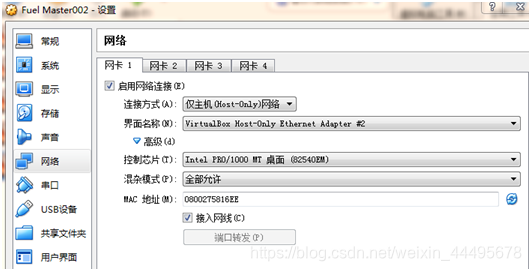

（9）在虚拟机设置里面，配置连接方式、界面名称、控制芯片，并重新生成新的随机网卡MAC地址

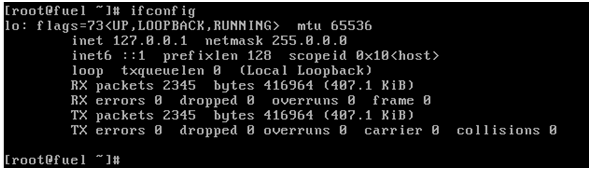

（10）导入虚拟电脑后，先查看网卡等设置是否正常


（11）编辑网络设置，在配置文件ifcfg-eth0内,修改ehh0网卡的MAC地址改为新生成的MAC地址

（12）重启网卡服务，或重启虚拟机后，验证网页能否登录成功


虚拟机复制–复制原虚拟机磁盘vdi文件

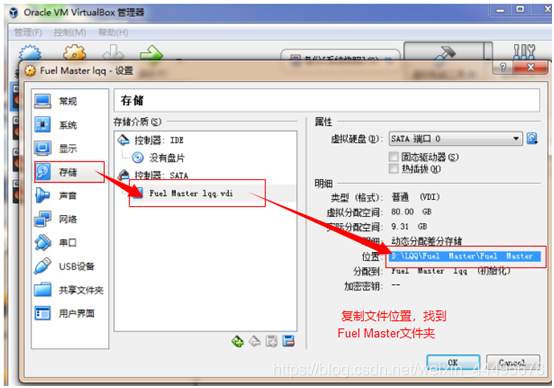

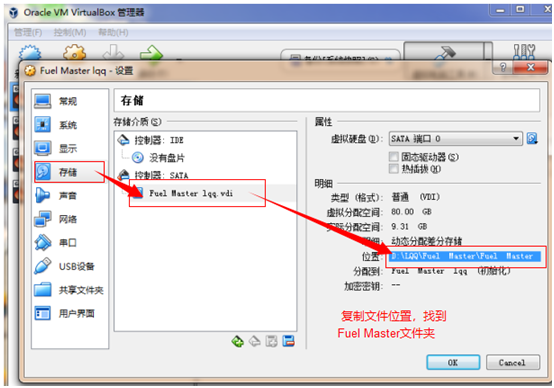

（13）找到想要拷贝复制的原虚拟机Fuel Master文件位置

复制的结果是：D:\LQQ\Fuel Master\Fuel Master lqq\Fuel Master lqq.vdi，则Fuel Master.vdi的路径为：D:\LQQ\Fuel Master\Fuel Master lqq

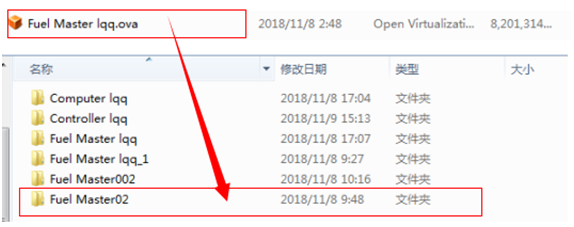

（14）找到文件位置，把所需vdi文件拷贝，在Fuel Master目录下新建一个文件夹Fuel Master02，把拷贝的vdi文件复制进去。（注：源和目标不能在一个目录中，否则会提示vdi already exists）

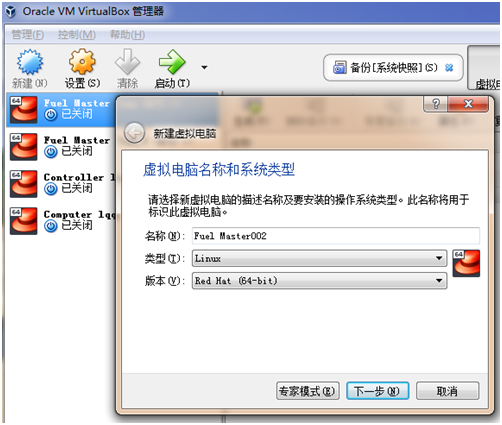

（15）新建虚拟机，名称设置为Fuel Master002,因为默认不能跟已有Fuel Master02文件夹重复，就不能用Fuel Master02。

（16）虚拟硬盘选择第三项，使用已有的虚拟硬盘文件，然后找到待拷贝的待用vdi文件Fuel Master lqq.vdi

（17）更新网卡设置，更新连接方式、界面名称、控制芯片，并重新生成新的随机网卡MAC地址。更新网卡配置文件里面对应的MAC，重启网卡服务。

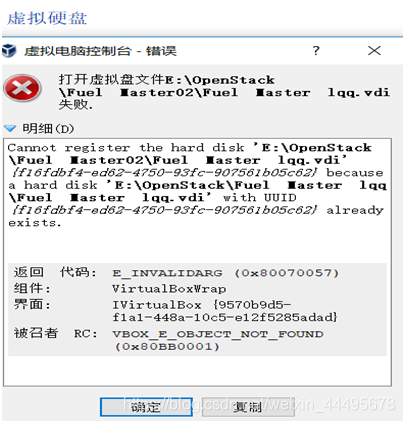

注意：在复制原虚拟机磁盘vdi文件时，在本机进行复制本地文件和新建，会提示UUID冲突

原因：很多情况下需要使用一个虚拟机文件夹来应用到多个虚拟机，但是本机复制出来的VDI文件无法在同一台服务器虚拟介质管理器中注册，因为每个VDI文件都有一个唯一的uuid，而VirtualBox不允许注册重复的uuid。

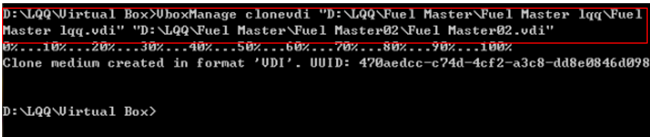

解决办法：找到“命令提示符”，切换到VirtualBox安装目录D:\LQQ\Uirtual Box，在命令行后输入命令：VboxManage clonevdi “D:\LQQ\Fuel Master\Fuel Master lqq\Fuel Master lqq.vdi” “D:\LQQ\Fuel Master\Fuel Master02\Fuel Master02.vdi”
命令解释：VboxManage clonevdi+原磁盘绝对路径\文件名+目标位置\文件名

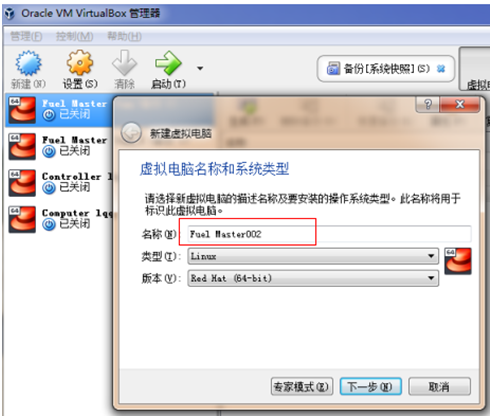

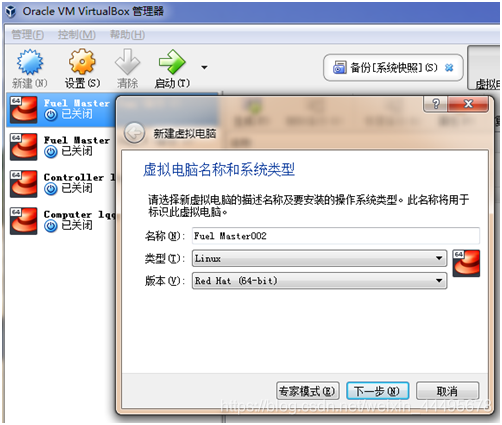

（18）新建虚拟机，名称不要跟创建文件夹Fuel Master02相同

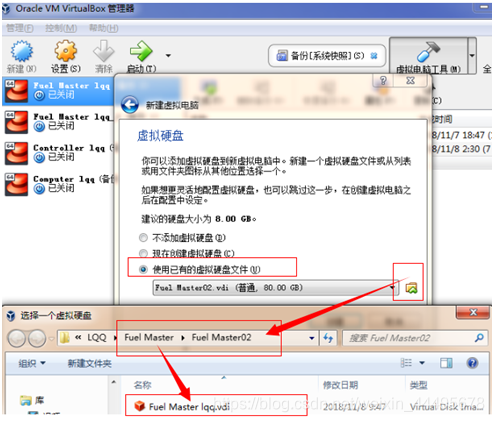

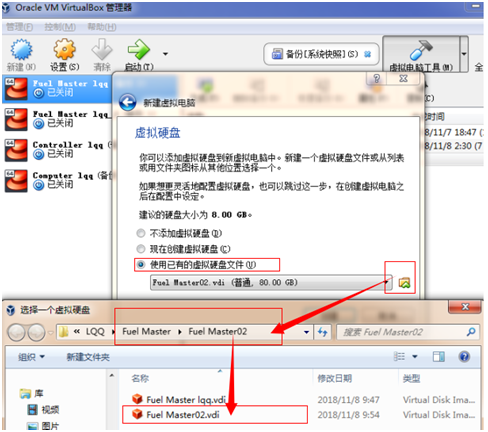

（19）虚拟硬盘选择第三项，使用已有的虚拟硬盘文件，然后找到复制的文件Fuel Master02.vdi

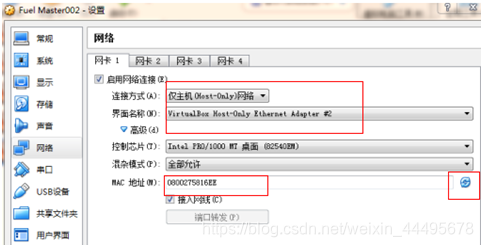

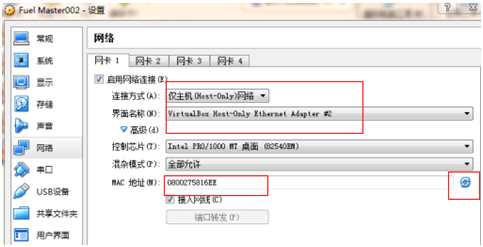

（20）新建完成后，在虚拟机设置里面，配置连接方式、界面名称、控制芯片，并重新生成新的随机网卡MAC地址

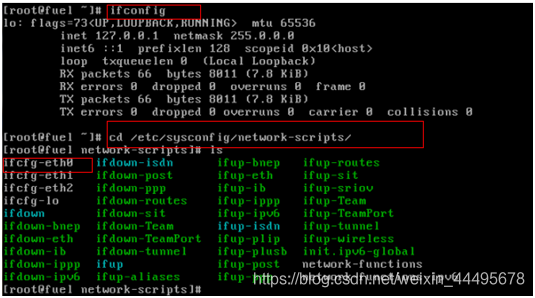

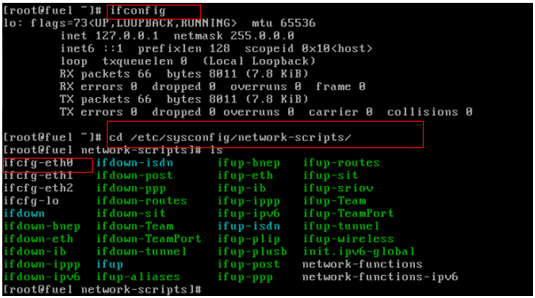

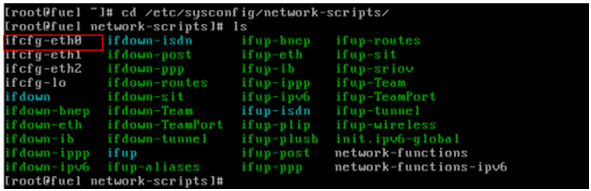

（21）进入网卡配置文件目录

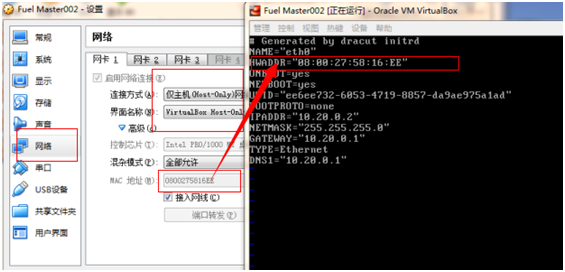

（22）在配置文件ifcfg-eth0内,修改ehh0网卡的MAC地址改为新生成的MAC

（23）重启网卡服务，或者重启虚拟机后，登录成功


（24）增加本地源
打开/var/www/nailgun目录，用ls发现目录下现在是没有mirrors文件夹

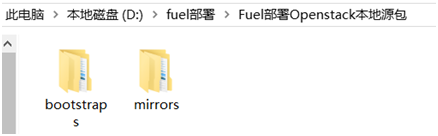

把下载的两个文件包bootstraps、mirrors，上传到/var/www/nailgun目录下，有冲突的部分直接覆盖替换掉

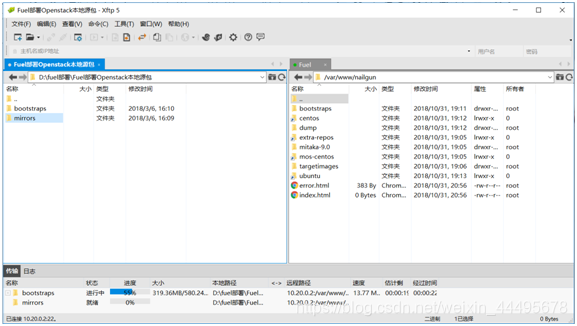

使用Xftp工具把两个文件包上传到指定的目录下

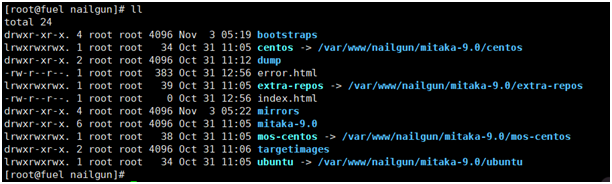

上传完成后查看

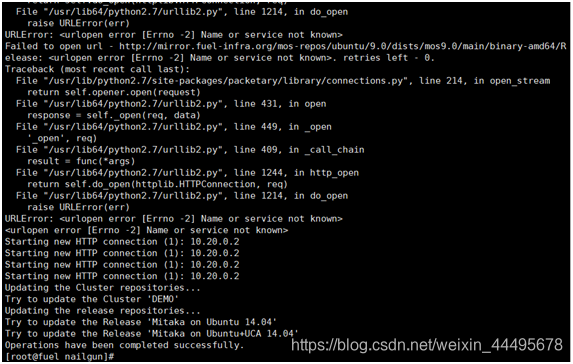

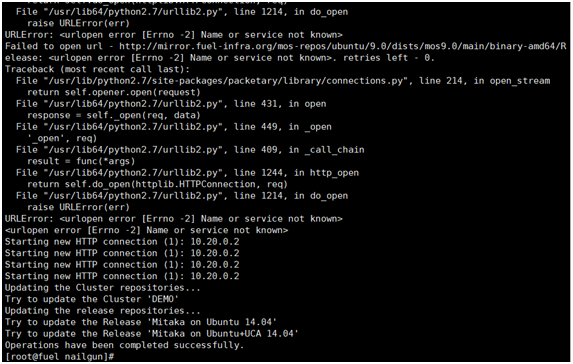

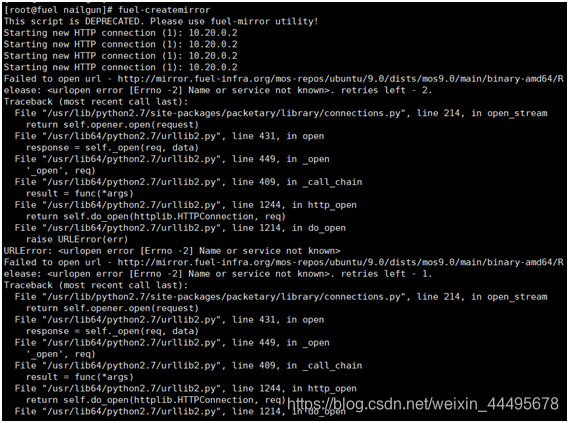

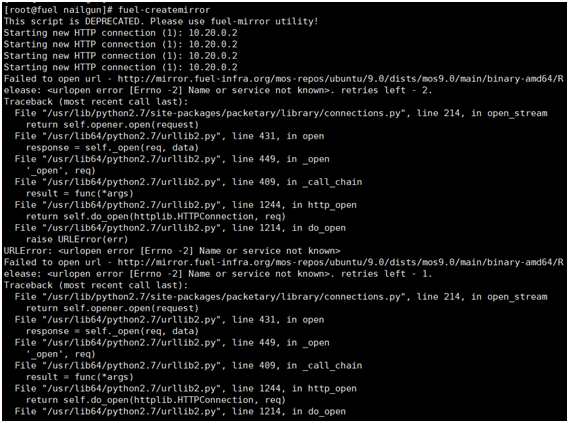

（25）运行fuel-createmirror命令，此命令目的是让web后台管理界面的源地址变为本地址：#fuel-createmirror

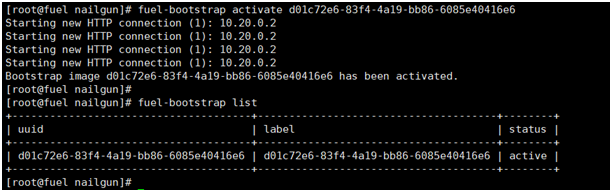

（26）验证激活状态
#fuel-bootstrap activate d01c72e6-83f4-4a19-bb86-6085e40416e6
#fuel-bootstrap list

任务三、增加Controller和Computer虚拟机节点
3.1新建Controller虚拟机节点

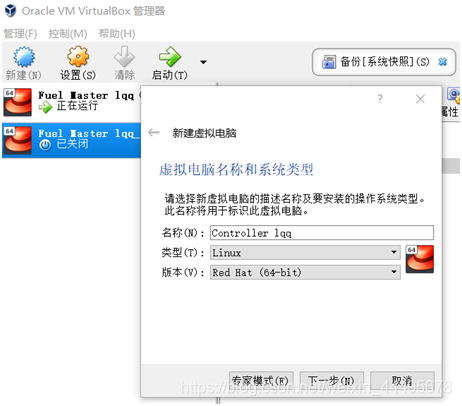

（1）新建虚拟电脑名称为Controller lqq，系统类型为Linux、Red Hat64位

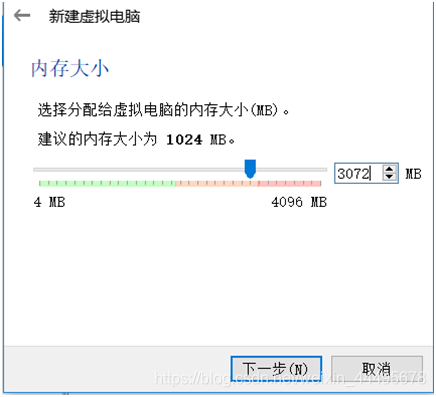

（2）设置内存大小为3072MB

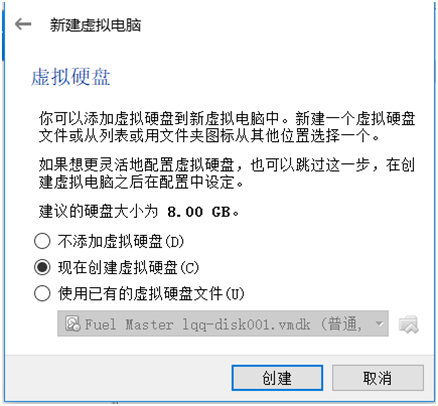

（3）选择“现有创建虚拟硬盘（C）”，然后点击创建

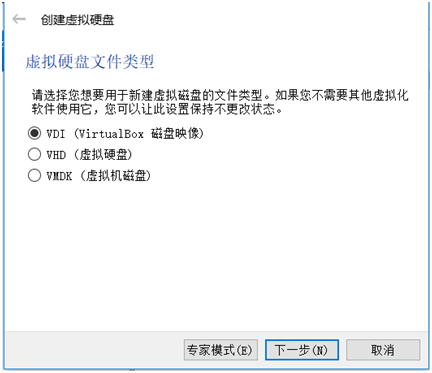

（4）虚拟硬件文件类型为XDI （Virtual Box磁盘映射），然后点击下一步

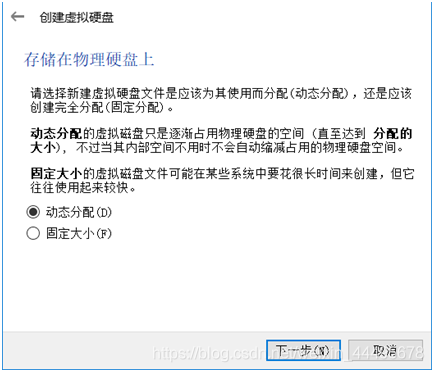

（5）存储在物理硬盘上为动态分配，然后点击下一步

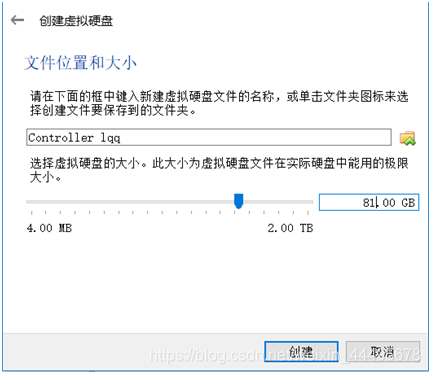

（6）文件的大小为81.00GB，然后点击创建

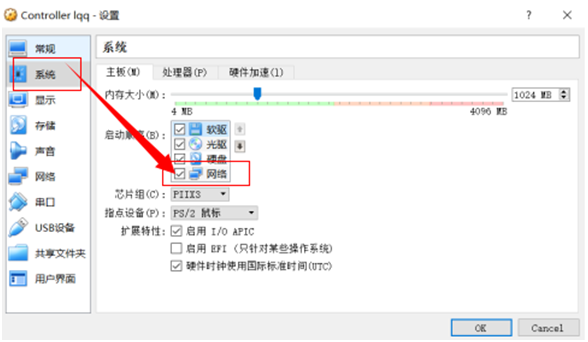

（7）在进行安装Fuel Master前对网络等进行设置，设置系统时，勾选网络

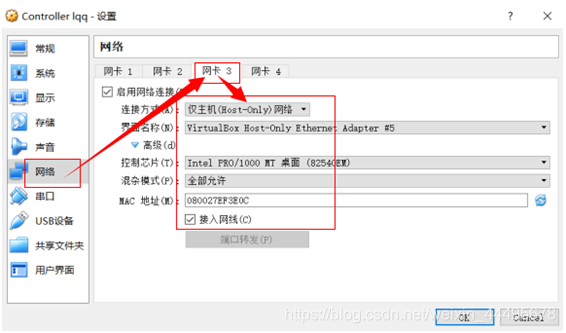

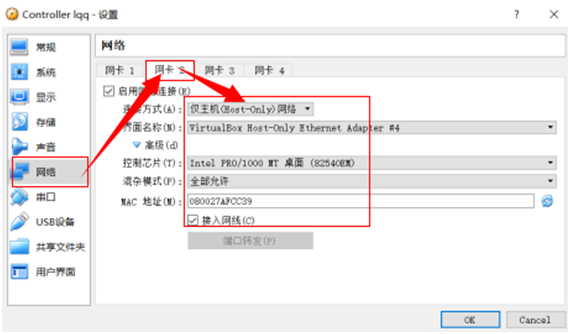

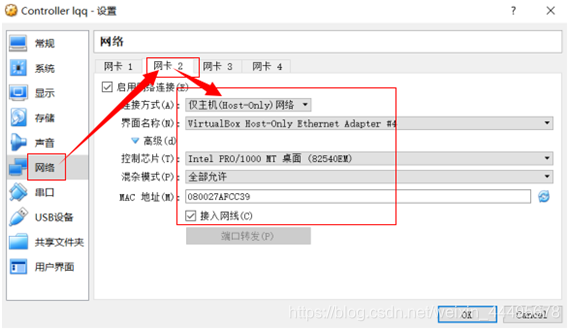

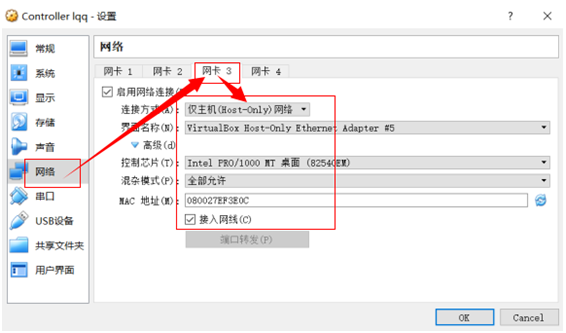

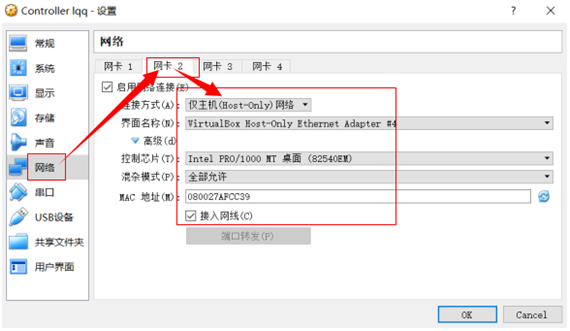

（8）点击网络，设置网卡时，连接方式为“仅主机（Host-Only）网络”，界面名称分别写之前添加3个网卡对应名称，控制芯片为“Intel FRD、1000 MT桌面”，混合模式为“全部允许”，如下所示：

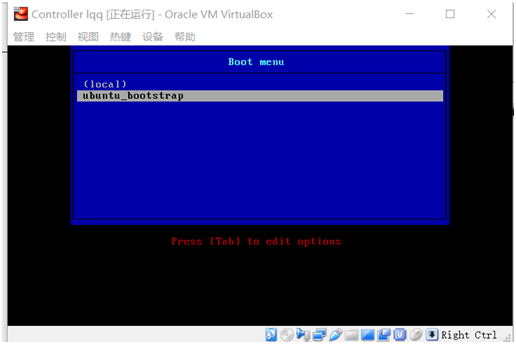

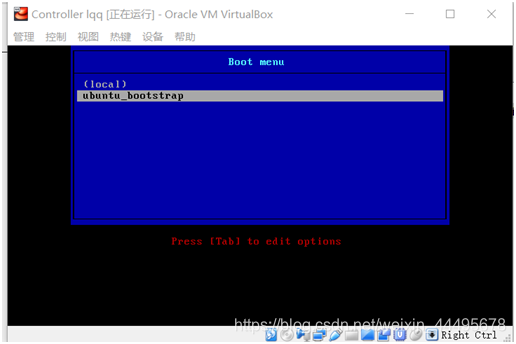

（9）开启虚拟机后，选择ubuntu_bootstrap启动，按“enter”键继续

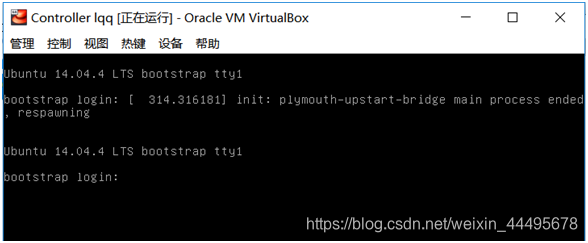

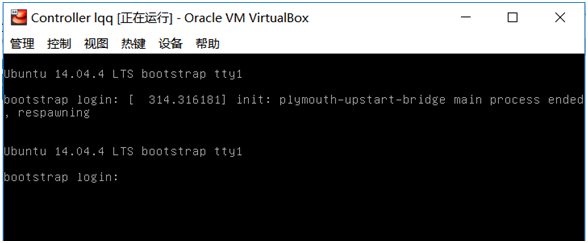

（10）Controller安装完成界面

3.2新建Computer虚拟机节点

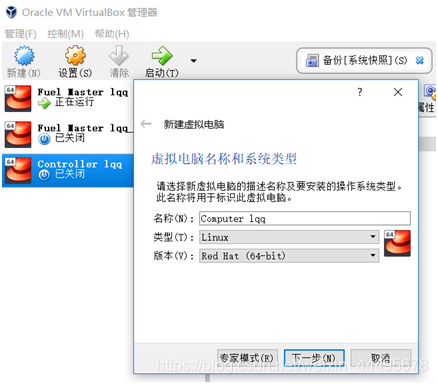

（1）新建虚拟电脑名称为Computer lqq，系统类型为Linux、Red Hat64位

（2）设置内存大小为3072MB

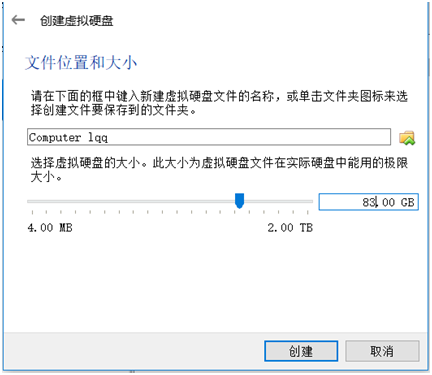

（3）文件的大小为83.00GB

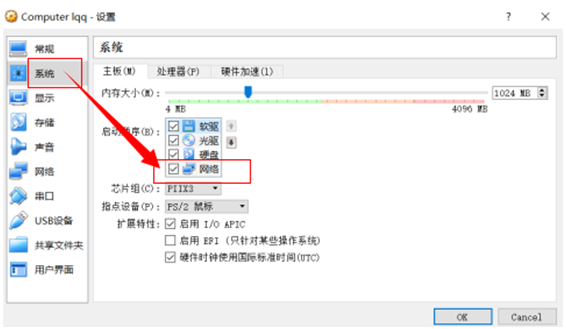

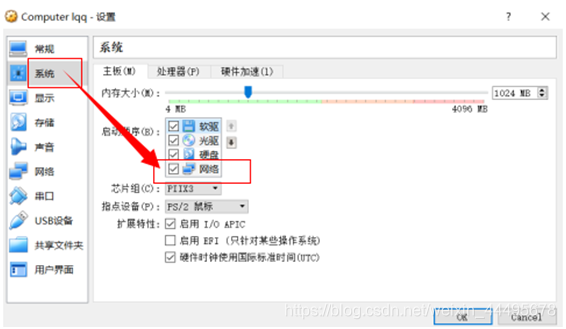

（4）在进行安装Fuel Master前对网络等进行设置，设置系统时，勾选网络

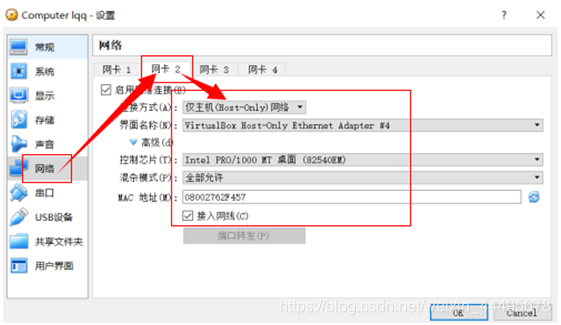

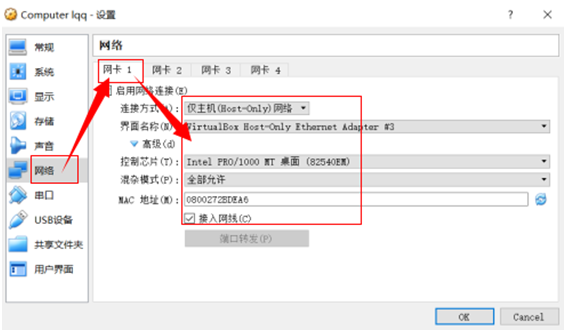

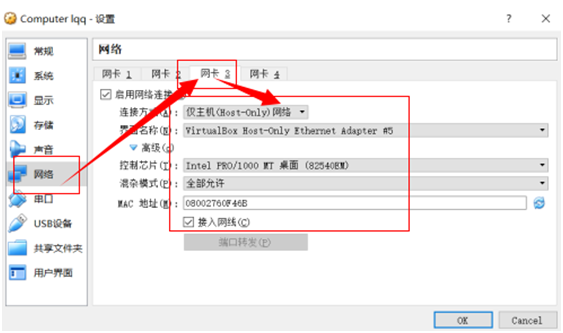

（5）点击网络，设置网卡时，连接方式为“仅主机（Host-Only）网络”，界面名称分别写之前添加3个网卡对应名称，控制芯片为“Intel FRD、1000 MT桌面”，混合模式为“全部允许”，如下所示：

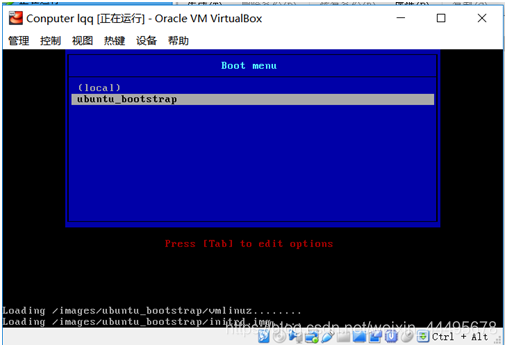

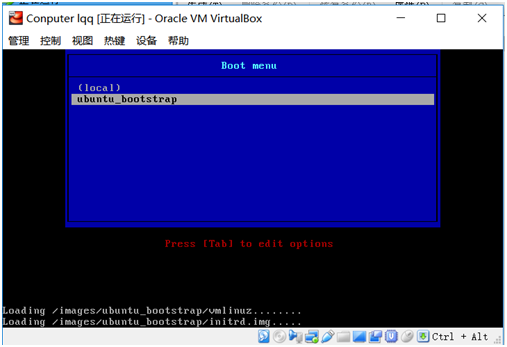

（6）开启虚拟机后，选择ubuntu_bootstrap启动，按“enter”键继续

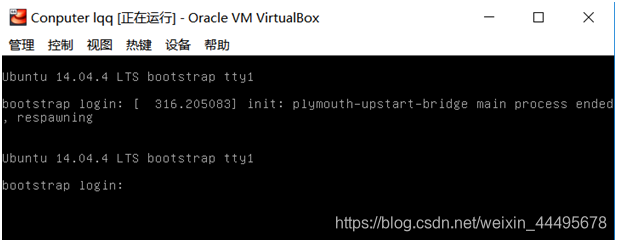

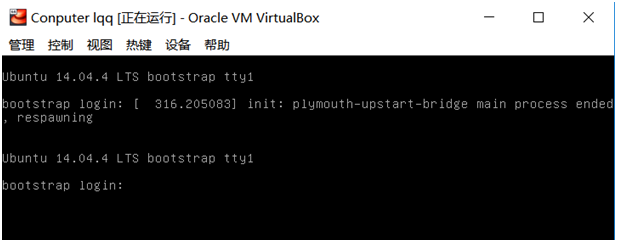

（7）Conputer安装完成界面

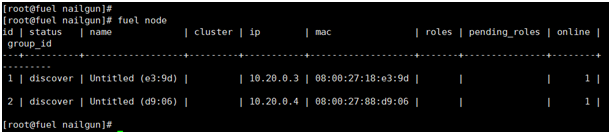

（8）master上查看node节点是否成功

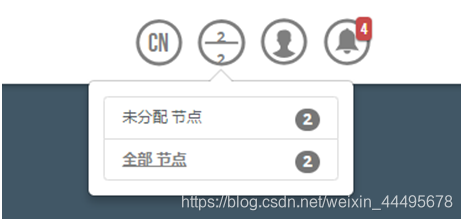

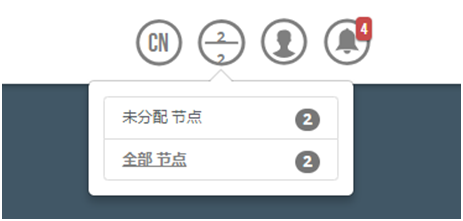

（9）进入浏览器端并查看


任务四：进入web端进行设置、部署节点
4.1管理端添加节点并进行端口设置
本操作在Controller和Computer虚拟机节点，新建完成，并配置好网络设置后进行

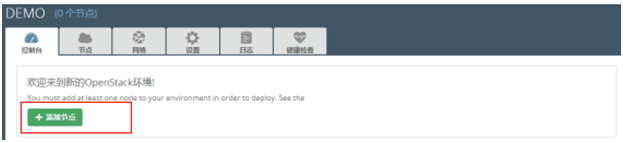

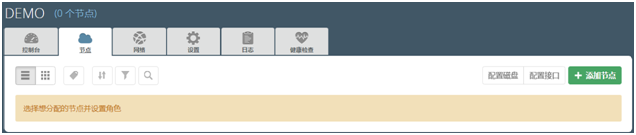

（1）选择“节点”标签，点击添加节点

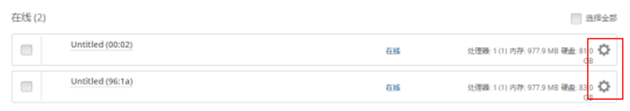

（2）查看将要添加节点列表，分别查看MAC地址，并根据MAC地址后四位判断出Controller和Computer虚拟机

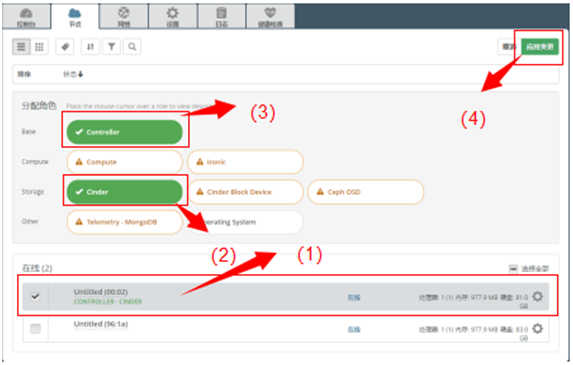

（3）选择Controller虚拟机，分配角色为Controller和Cinder，然后点击“应用变更”

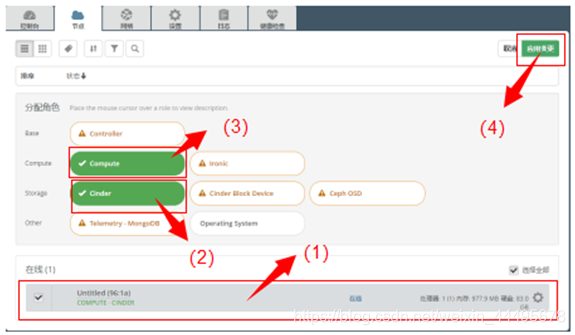

（4）再次选择Computer虚拟机，分配角色为Computer和Cinder，然后点击“应用变更”

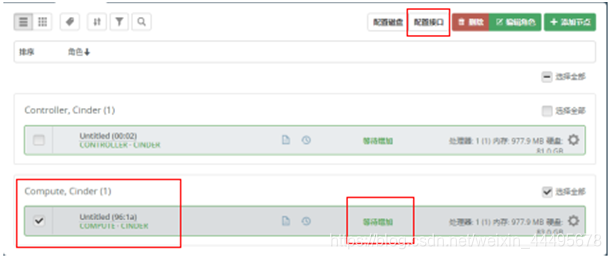

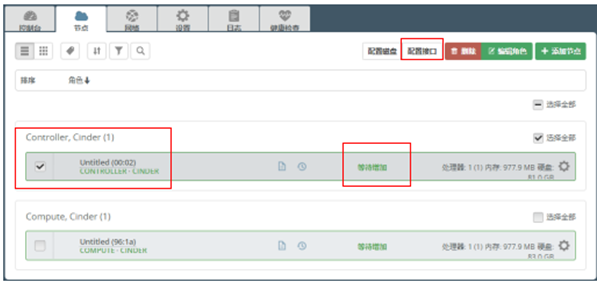

（5）选择Controller节点，点击配置接口

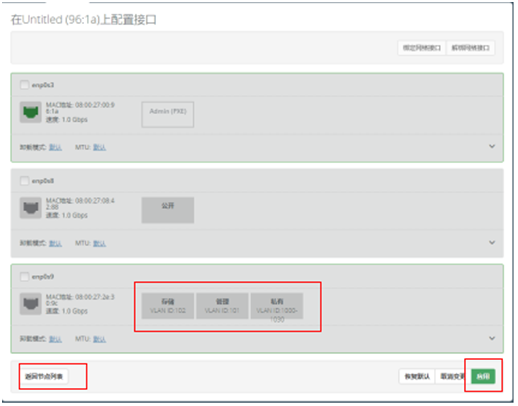

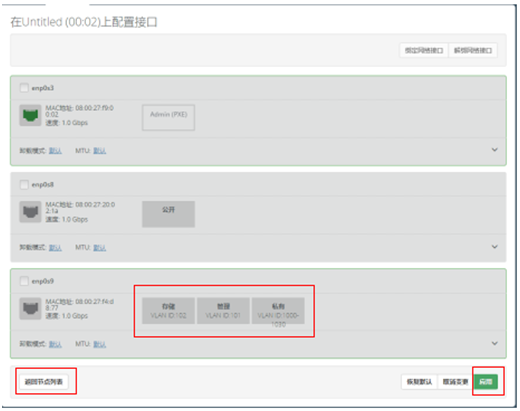

（6）把存储、管理、私有这3个窗口从enp0s3拖至enp0s9，点击应用，然后点击左下角的返回节点列表

（7）再次选择Computer节点，点击配置接口

（8）把存储、管理、私有这3个窗口从enp0s3拖至enp0s9，点击应用，然后点击左下角的返回节点列表

4.2更改Fuel网络配置及Fuel Master地址

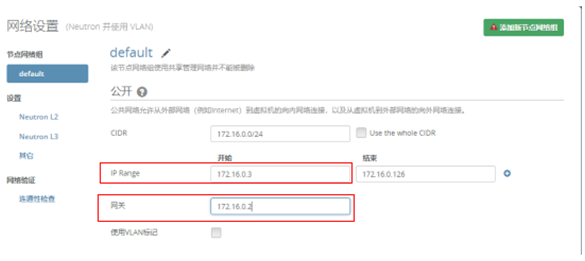

（1）IP range修改为172.16.0.3，网关修改为172.16.0.2，然后拖到底部点击保存配置

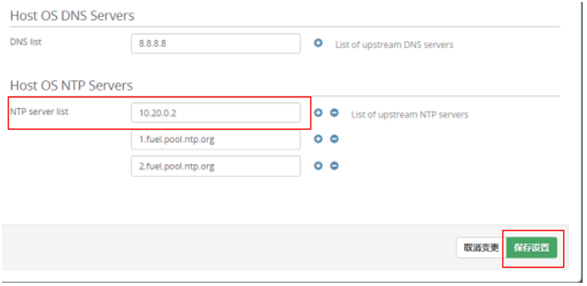

（2）再选择左侧其它选项，将NTP server修改为Fuel-master的地址10.20.0.2，然后点击保存设置

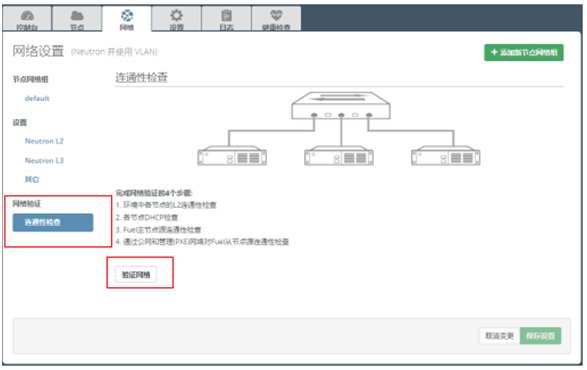

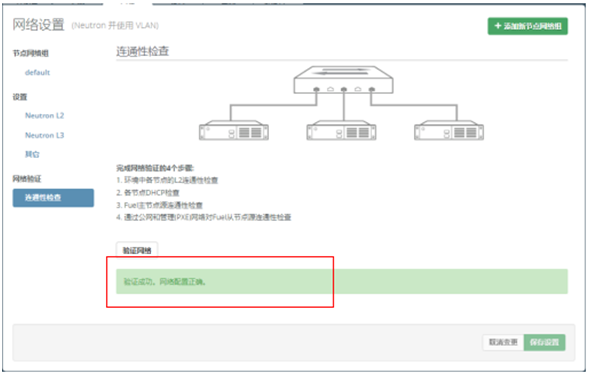

（3）然后选择左侧的连通性检查，验证网络

（4）出现“验证成功，网络配置正确”即可

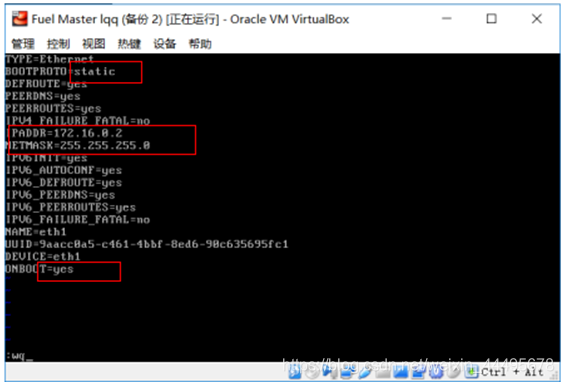

（5）修改fuel master的地址#vi /etc/sysconfig/network-scripts/ifcfg-eth1
进入后BOOTPROTO改为“static”,添加IPADDR为172.16.0.2，再添加NETMASK为255.255.255.0，然后将ONBOOT改为“yes”,
最后按“:esc wq”保存退出

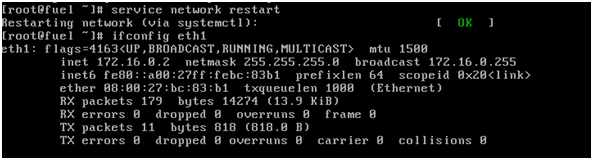

（6）修改退出后重新启动并查看fuel master的地址

4.3部署节点

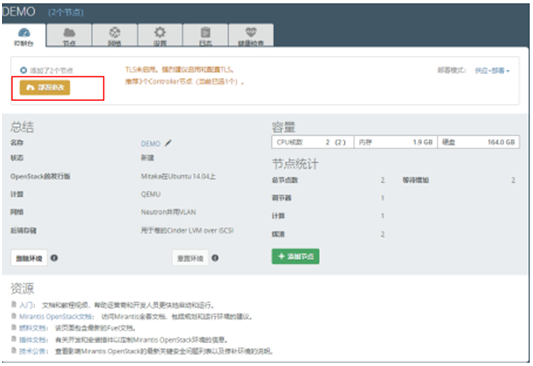

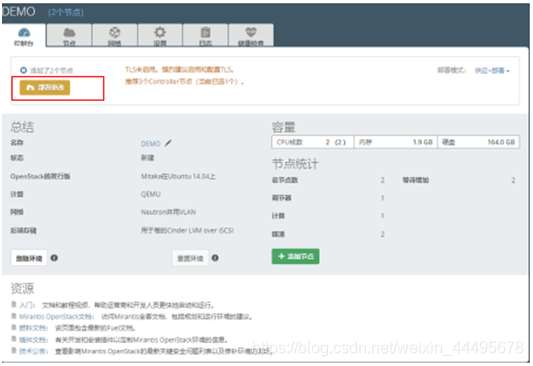

（1）回到fuel master的web界面，点击部署更改(deploy Changes)即可

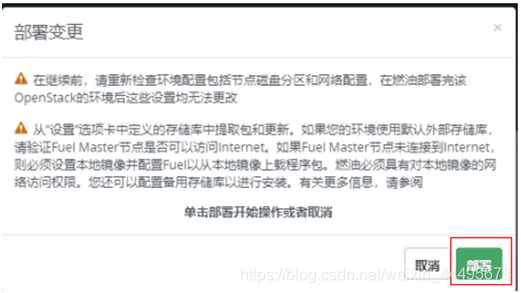

（2）点击部署，开始部署节点

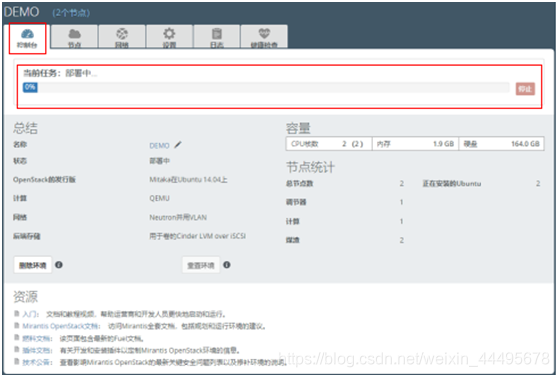

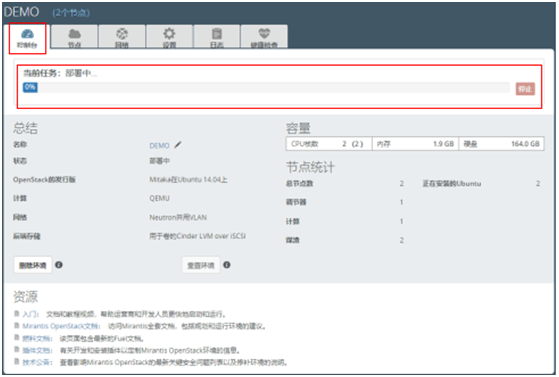

（3）点击“控制台”，出现部署进度条，等待部署完毕

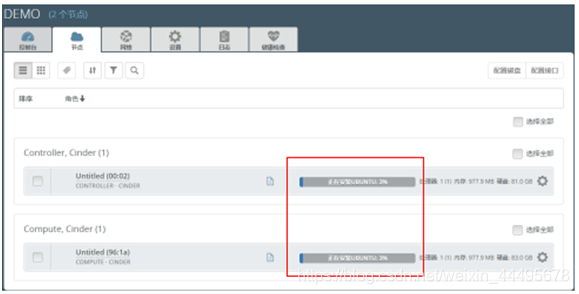

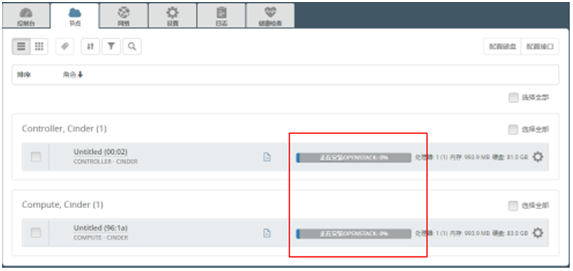

（4）进入“节点”页面，可以看到两个节点正在自动安装Ubuntu系统

（5）Ubuntu安装完毕后，接着安装Openstack

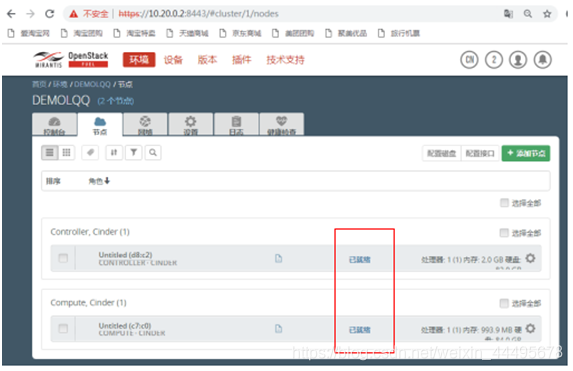

（6）安装进度完成后，设备状态为“已就绪”

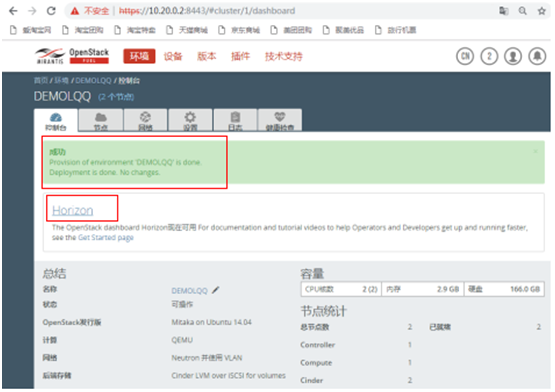

（7）返回“控制台”页面，显示“成功”，可点击Horizon进入Openstack管理Web界面（与公共网络相通），即Openstack部署完毕

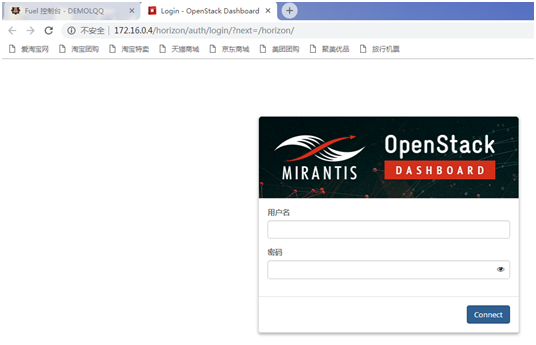

（8）点击Horizon或登录Http://172.16.0.4/后进入登录界面，登录用户名为admin、密码为admin

（9）登录到Horizon界面

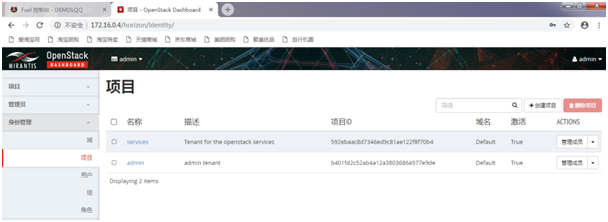

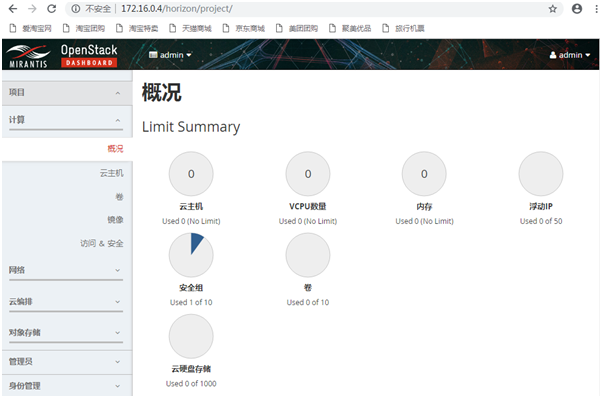

（10）点击“项目”选择概况
