在这里插入图片描述

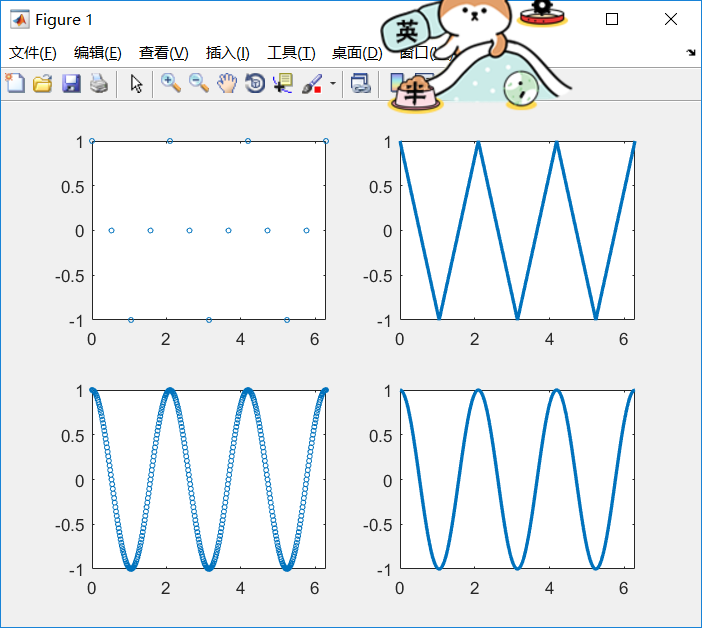

markersize,用圆圈画每个点，离散的点之间不连线，不用圈圈的话plot默认把每个离散点用直线连起来

linewidth，线宽

MATLAB是不可以画出连续函数的图像的，只能用一群离散点（划分更细）去在视觉上像连续的。

x1=(0:12)*pi/6;y1=cos(3*x1);
x2=(0:360)*pi/180;y2=cos(3*x2);
figure(1)
subplot(221);plot(x1,y1,'o','markersize',3);xlim([0 2*pi]);
subplot(222);plot(x1,y1,'linewidth',2);xlim([0 2*pi]);
subplot(223);plot(x2,y2,'o','markersize',3);xlim([0 2*pi]);
subplot(224);plot(x2,y2,'linewidth',2);xlim([0 2*pi]);

在这里插入图片描述

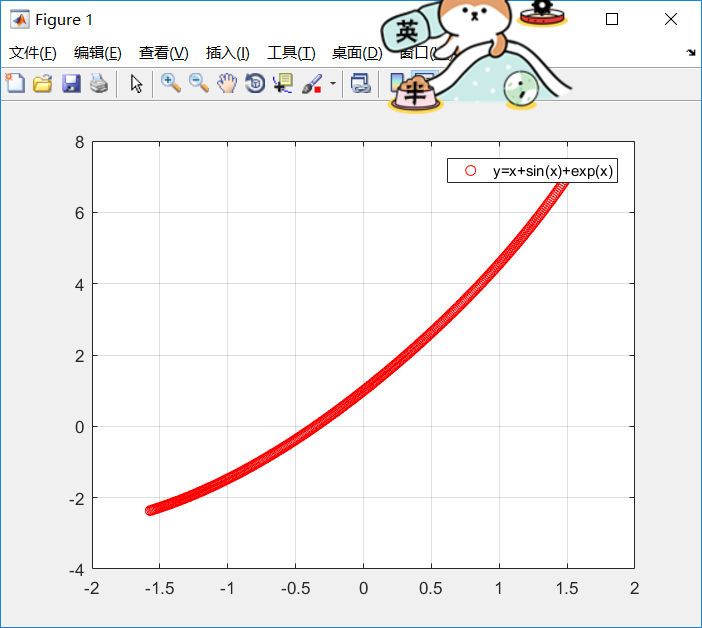

画函数的图像，legend图例

x=-pi/2:.01:pi/2;
y=x+sin(x)+exp(x);
plot(x,y,'ro');%用红圈表示离散的函数取值
grid on
legend('y=x+sin(x)+exp(x)')

在这里插入图片描述

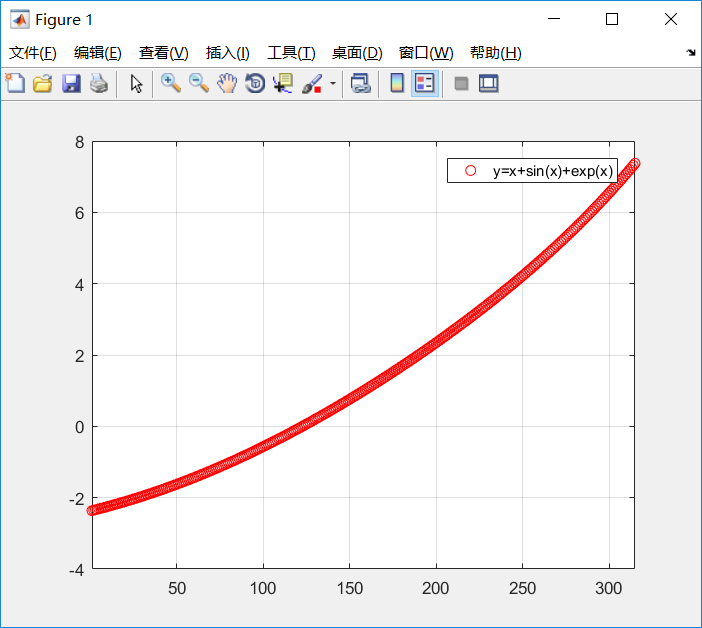

直接用plot(y)，则横轴从1到n，n为数据点总数

x=-pi/2:.01:pi/2;
y=x+sin(x)+exp(x);
plot(y,'ro');%用红圈表示离散的函数取值
xlim([1 length(y)])
grid on
legend('y=x+sin(x)+exp(x)')

在这里插入图片描述

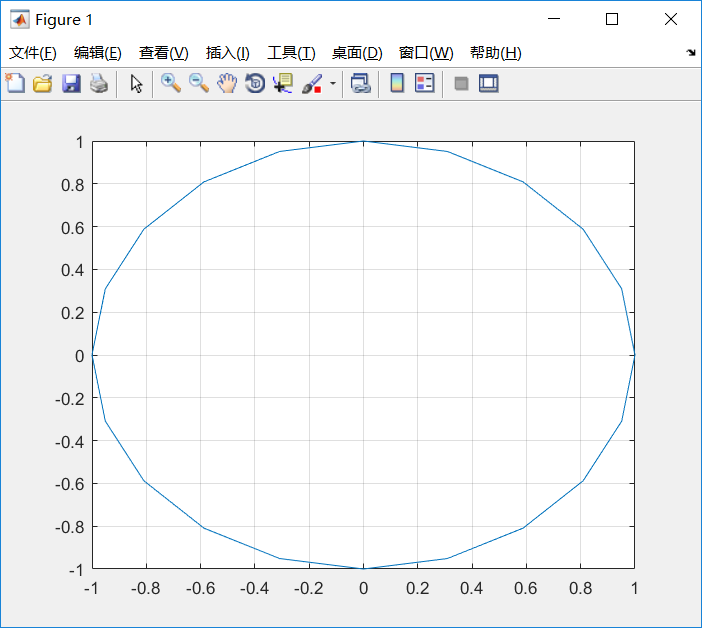

画复数

x=cos(-pi:pi/10:pi)+i*sin(-pi:pi/10:pi);
plot(x);%横轴实部，纵轴虚部
grid on

在这里插入图片描述

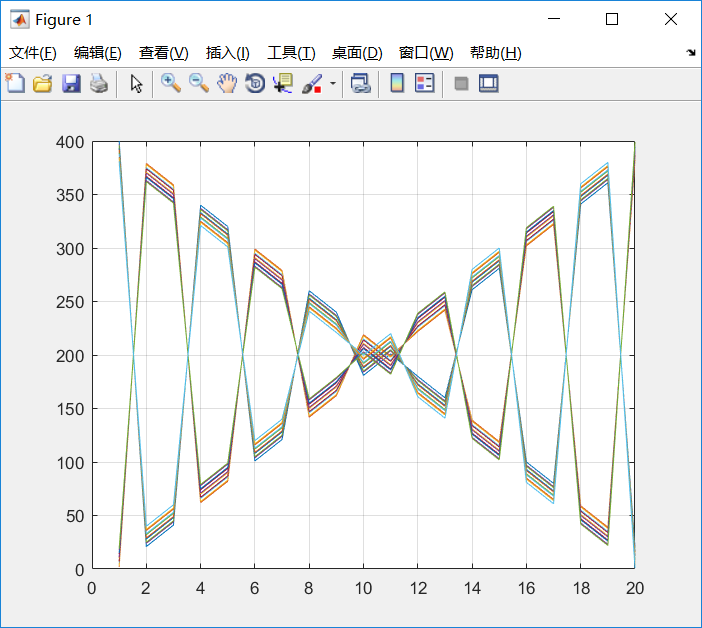

画矩阵

x=magic(20);
plot(x);%横轴是行，纵轴是列
grid on

在这里插入图片描述

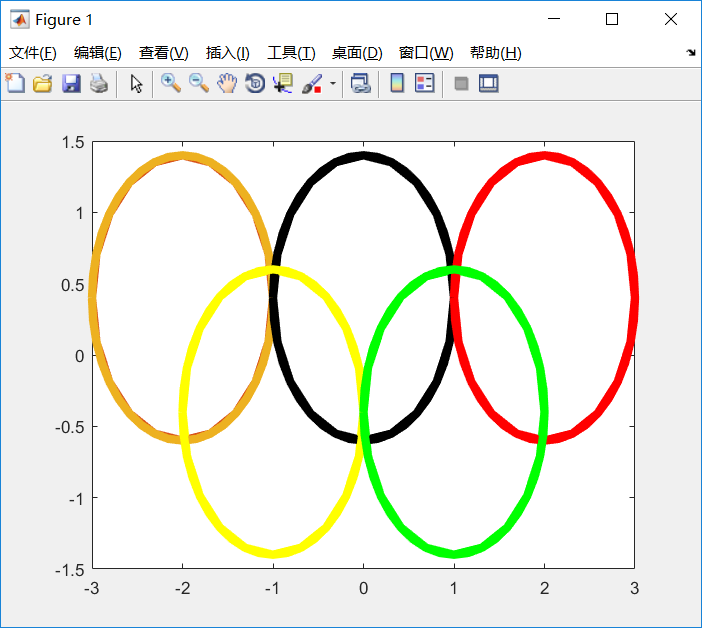

画奥运五环

x=2;
y=0.4;
bluecircle=cos(-pi:pi/20:pi)+i*sin(-pi:pi/20:pi)+(i*y-x);
blackcircle=cos(-pi:pi/20:pi)+i*sin(-pi:pi/20:pi)+(i*y);
redcircle=cos(-pi:pi/20:pi)+i*sin(-pi:pi/20:pi)+(i*y+x);
yellowcircle=cos(-pi:pi/20:pi)+i*sin(-pi:pi/20:pi)+(-i*y-x/2);
greencircle=cos(-pi:pi/20:pi)+i*sin(-pi:pi/20:pi)+(-i*y+x/2);
plot(bluecircle,'linewidth',5);hold on
plot(blackcircle,'k','linewidth',5);hold on
plot(redcircle,'r','linewidth',5);hold on
plot(yellowcircle,'y','linewidth',5);hold on
plot(greencircle,'g','linewidth',5);

在这里插入图片描述

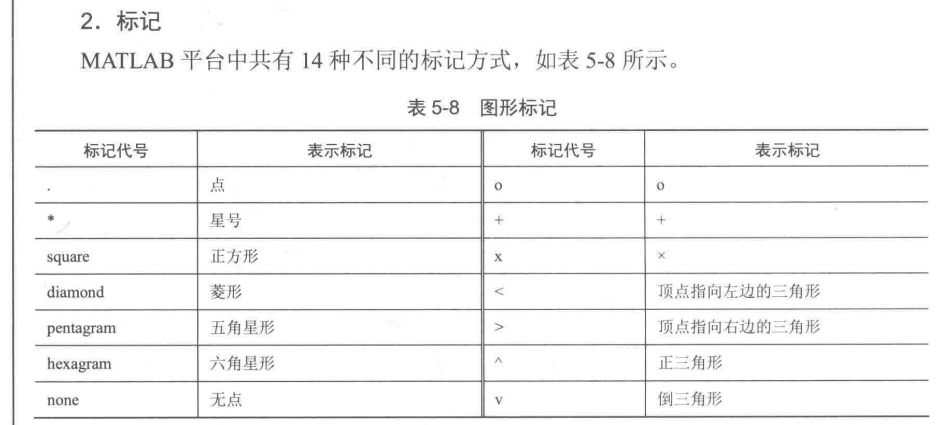

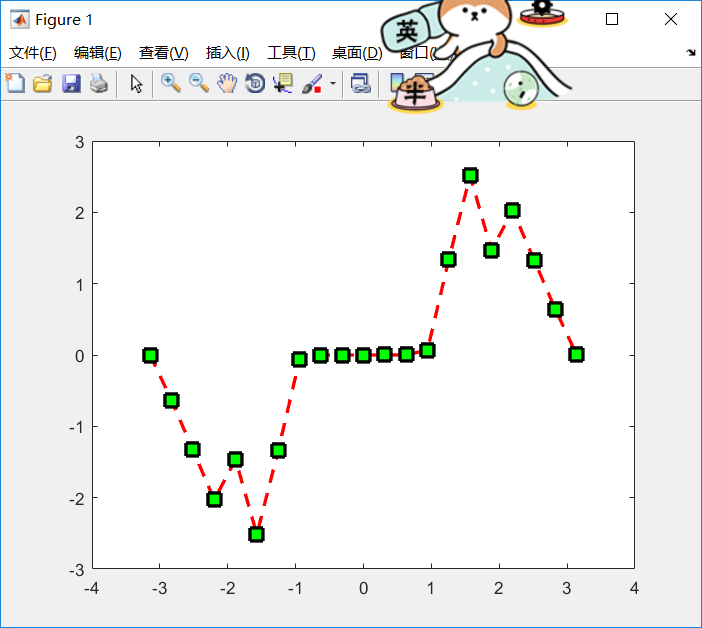

markeredgecolor
markerfacecolor

x=-pi:pi/10:pi;% 步长为pi/10，共21个点
y=tan(sin(x))-sin(tan(x));%可以说是很奇怪的函数了
plot(x,y,'--rs','linewidth',2,'markeredgecolor','k','markerfacecolor','g','markersize',10)

在这里插入图片描述

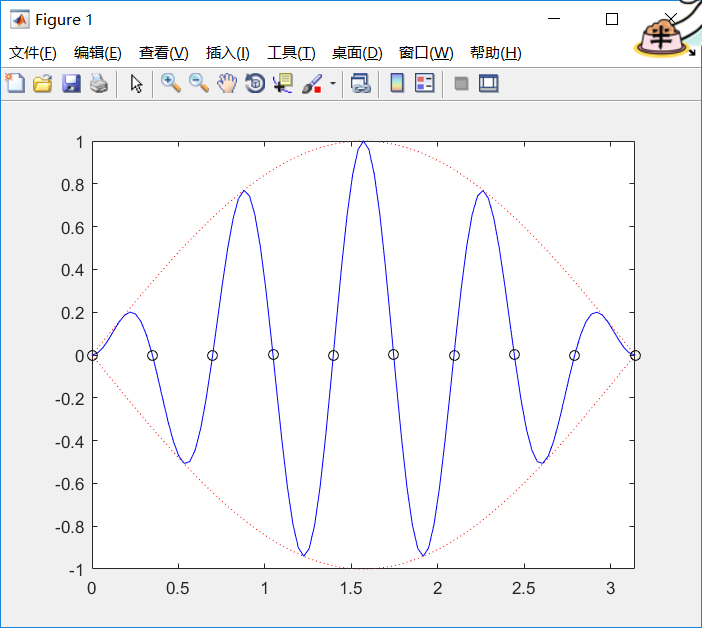

plot画包络

t=(0:pi/100:pi)';%列向量
y1=sin(t)*[1 -1];%矩阵相乘，y1是矩阵
y2=sin(t).*sin(9*t);%点乘，列向量
t3=pi*(0:9)/9;%行向量
y3=sin(t3).*sin(9*t3);%行向量
plot(t,y1,'r:',t,y2,'b',t3,y3,'ko')
axis([0 pi -1 1])

在这里插入图片描述

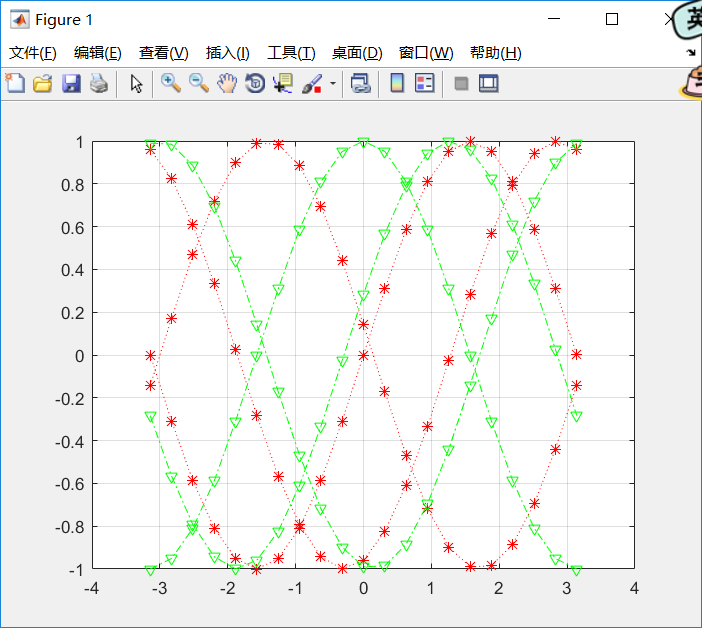

画多条曲线

x=-pi:pi/10:pi;
y=[sin(x);sin(x+3);sin(x+5)];
z=[cos(x);cos(x+3);cos(x+5)];
plot(x,y,'r:*',x,z,'g-.v')
grid on

在这里插入图片描述
