QNX微内核介绍
IPC进程间通信
IPC在QNX Neutrino (微内核) 从一个嵌入式实时系统向一个全面的POSIX系统转变起着至关重要的作用

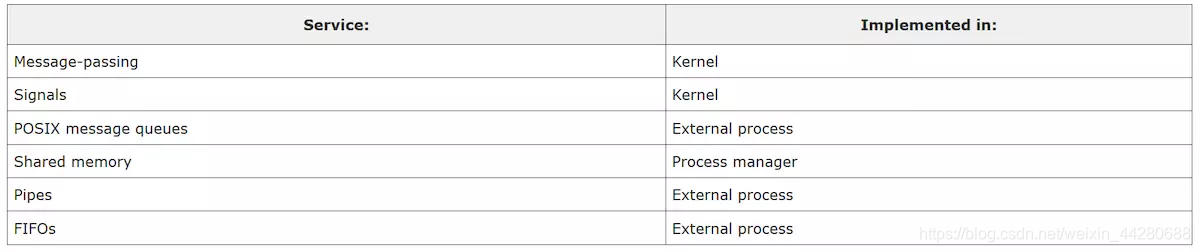

在QNX中，消息传递是IPC的主要形式，也提供了其他的形式，除非有特殊的说明，否则这些形式也都是基于本地消息传递而实现的。QNX Neutrino提供以下形式的IPC：
Channels and connections
IPC中消息传递时基于CS架构实现的,最简单的,制定对方进程号,要发送的一方,将消息加一个头,告诉内核把该消息发送给 pid 12345就行了,其实QNX4的时候时这么做的. 但是
- 如果服务器有两个线程,分别进行不同的服务, 你或者可以把消息发送给 pid 12345 tid3 就可以
- 如果某一服务,由一组线程进行,就没办法了
为此, QNX6就抽象出了Channel这个概念, 一个Channel,就是一个服务的入口, 至于这个channel到底有多少线程为其服务, 那都是server的事情.
在QNX Neutrino中，消息传递是面向通道（channel）和连接（connection）的，而不是直接从线程到线程的。接收消息的线程需要创建一个channel，发送消息的线程需要与该channel建立connection
服务器使用MsgReceive()接收消息时需要使用channels，客户端则需要创建connections，以连接到服务器的通道上，连接建立好之后，客户端便可通过MsgSend()来发送消息了。如果进程中有很多线程都连接到一个通道上，为了提高效率，这些所有的连接都会映射到同一个内核对象中。在进程中，channels和connecttions会用一个小的整型标识符来标记。客户端connections会直接映射到文件描述符，在架构上这是一个关键点，可以消除另一层转换，不需要根据文件描述符来确定往哪里发消息，而是直接将消息发往文件描述符即可

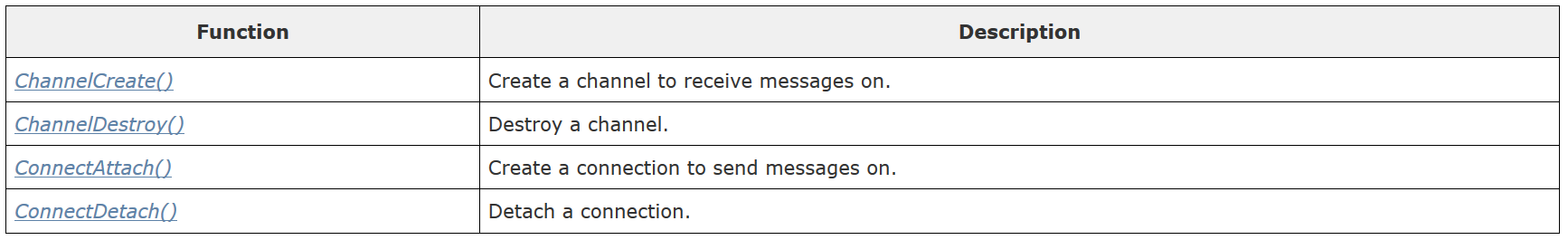

| API | create/attach | destory/detach |
|---|---|---|
| Server | ChannelCreate(flags) | ChannelDestroty() |
| Client | ConnectAttach(node, pid, chid, _NTO_SIDE_CHANNEL, flags) | ConnectDetach() |
与channel有关联的列表：
Receive，等待消息的LIFO线程队列；
Send，已发送消息但还未被接收的优先级FIFO线程队列；
Reply， 已发送消息，并且已经被收到，但尚未回复的无序线程列表；
不管在上述哪个列表中，线程都是阻塞状态，多个线程和多个客户端可能等待在同一个channel上

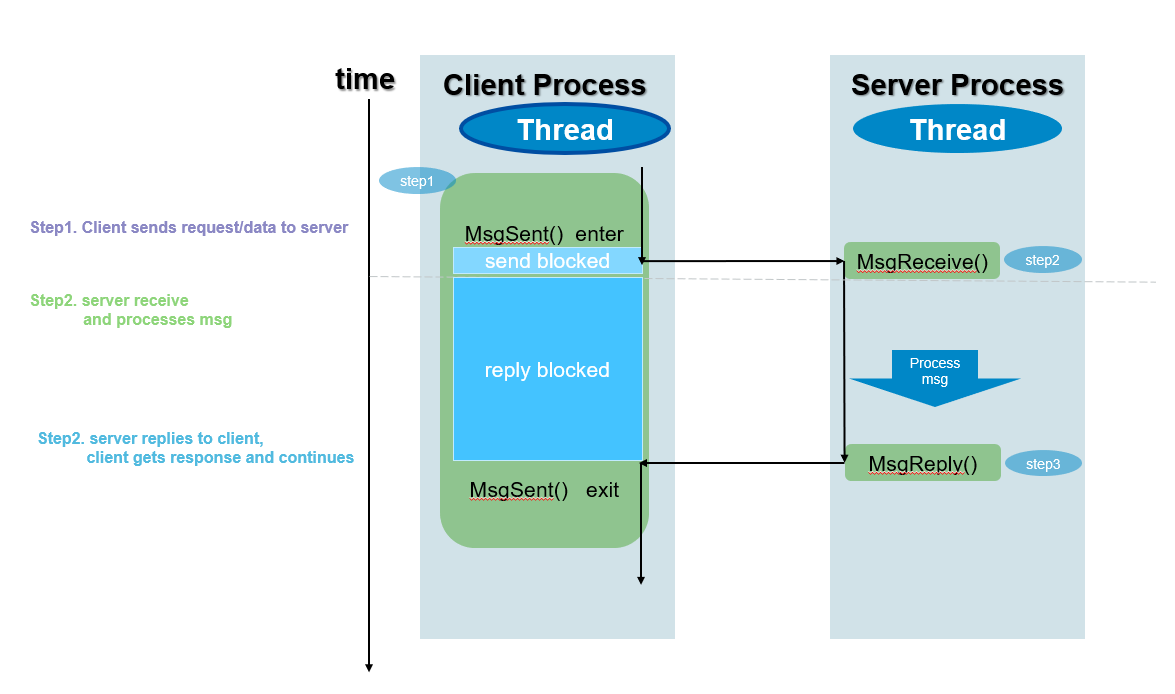

Synchronous message passing
比较传统的IPC方式时基于主从式架构(CS), 并且是双向通信
client线程
- client线程调用MsgSend()后，如果server线程还没调用MsgReceive()，client线程状态则为SEND blocked，一旦server线程调用了serverMsgReceive()，client线程状态变为REPLY blocked，当server线程执行MsgReply()后，client线程状态就变成了READY；
- 如果client线程调用MsgSend()后，而server线程正阻塞在MsgReceive()上， 则client线程状态直接跳过SEND blocked，直接变成REPLY blocked；
- 当server线程失败、退出、或者消失了，client线程状态变成READY，此时MsgSend()会返回一个错误值。
server线程 - server线程调用MsgReceive()时，当没有线程给它发送消息，它的状态为RECEIVE blocked，当有线程发送时变为READY；
- server线程调用MsgReceive()时，当已经有其他线程给它发送过消息，MsgReceive()会立马返回，而不会阻塞；
- server线程调用MsgReply()时，不会阻塞；
Message copying
QNX的消息服务，是直接将消息从一个线程的地址空间拷贝到另一个线程地址空间，不需要中间缓冲，因此消息传递的性能接近底层硬件的内存带宽。消息内容对内核来说没有特殊的意义，只对消息的发送和接收者才有意义，当然，QNX也提供了定义良好的消息类型，以便能扩充或替代系统提供的服务。
消息在拷贝的时候，支持分块传输，也就是不要求连续的缓冲区，发送和接收线程可以指定向量表，在这个表中去指定消息在内存中的位置。这个与DMA的scatter/gather机制类似。
分块传输也用在文件系统中，比如读数据的时候，将文件系统缓存中的数据分块读到用户提供的空间内，如下图：

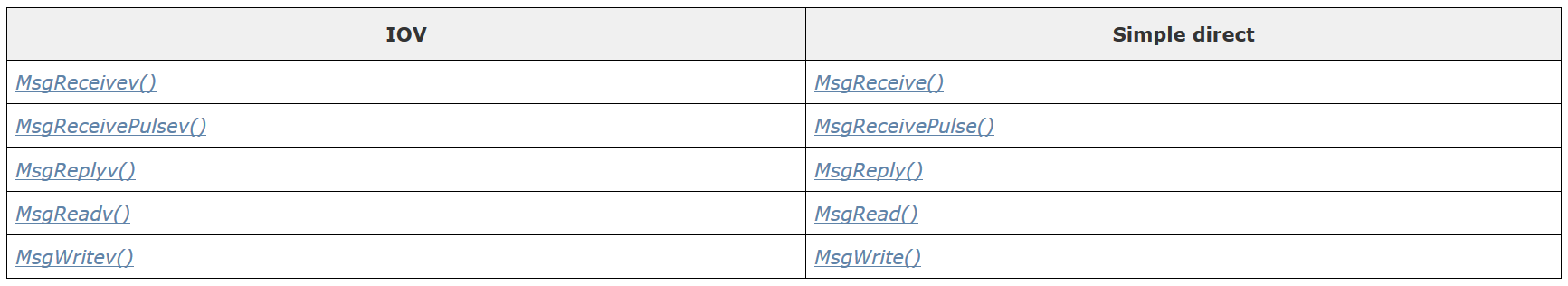

对于简单的单块消息传递，就不需要通过IOV(input/output vector)的形式了，直接指向缓冲区即可。对于发送和接收的接口，多块发送和单块发送如下：
Pulses

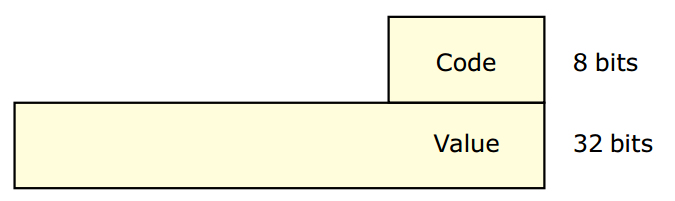

除了同步发送/接收/回复服务外，QNX还支持固定大小的非阻塞消息，这种消息被称为Pulse，携带一个小的负载（四个字节数据，加一个字节的代码）。Pulse通常被用在中断处理函数中，用作通知机制；也允许服务器在不阻塞客户端的情况下，向客户端发送信号。
优先级继承与消息
服务器进程按照优先级顺序来接收消息和脉冲，当服务器中的线程接收请求时，它们将继承发送线程的优先级。请求服务器工作的线程的优先级被保留，服务器工作将以适当的优先级执行，这种消息驱动的优先级继承避免了优先级反转的问题

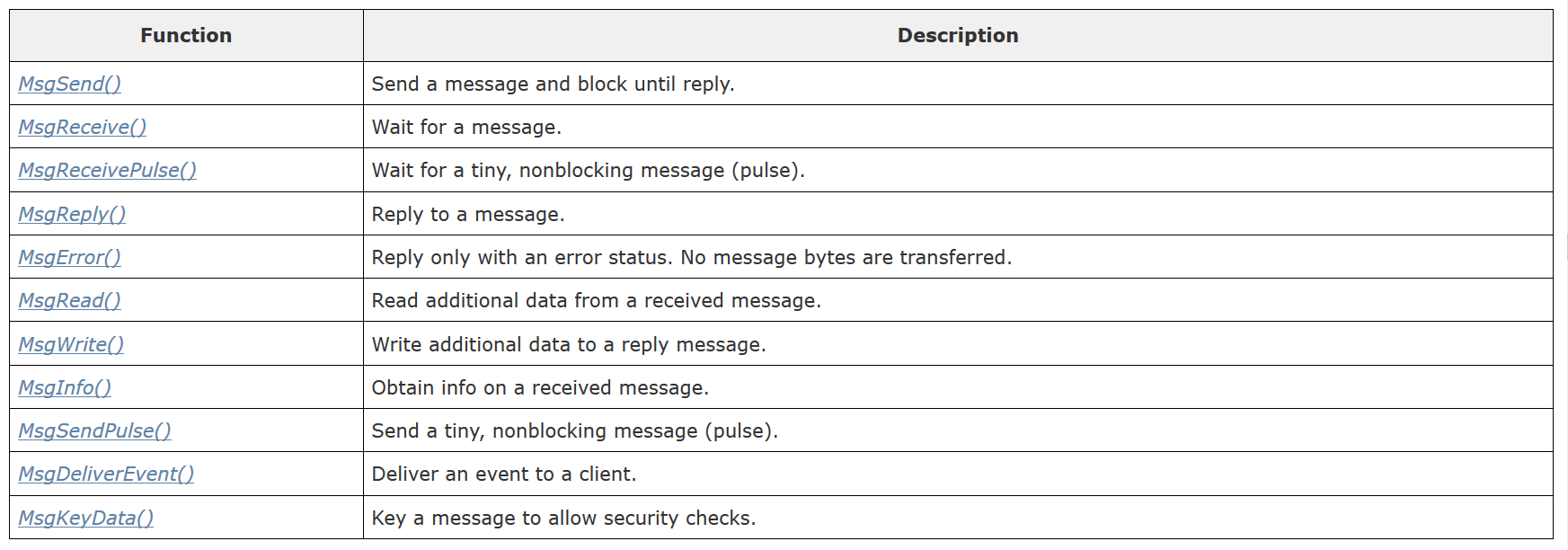

Message-passing API
Robust implementations with Send/Receive/Reply
异步系统的一个重要问题是事件通知需要运行信号处理程序。异步IPC难以彻底对系统进行测试，此外也难以确保信号处理程序按预期的运行。基于Send/Receive/Reply构建的同步、非队列系统结构，可以让应用程序的架构更健壮
使用各种IPC机制时，避免死锁是一个难题，在QNX中只需要遵循两个原则，就可以构建无死锁系统：
- 永远不要两个线程相互发送消息；
- 将线程组织为层级结构，并只向上发送消息；

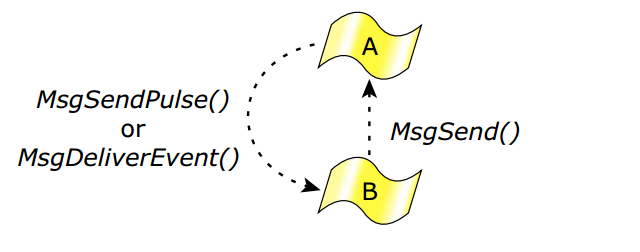

上层的线程可以通过MsgSendPulse()或MsgDeliverEvent()来传递非阻塞消息或事件：
Events
QNX Neutrino提供异步事件通知机制，事件源可能有三种：
- 调用MsgDeliverEvent()接口发送事件
- 中断处理函数
- 定时器到期
事件本身可以有多种类型：Pulse、中断、各种形式的信号、强制解除阻塞的事件等
考虑到事件本身的多样性，服务器实现所有的异步通知显然不太合适，更好的方式是客户端提供一个数据结构或者cookie，服务器调用MsgDeliverEvent()时将事件类型写进cookie中
ionotify()函数是客户端线程请求异步事件通知的一种方式，许多POSIX异步服务都基于这个之上来构建的，比如mq_notify和select等
Signals

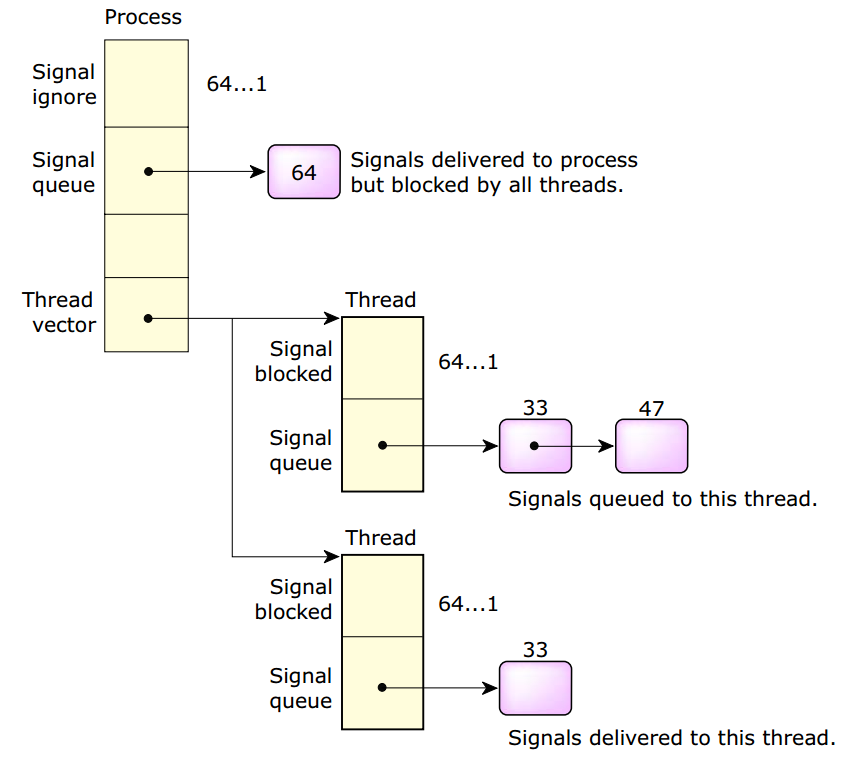

QNX Neutrino 拓展了信号传递机制, 允许信号针对特定的线程, 而不是简单的针对包含线程的进程.
由于信号是异步事件, 它们通过事件传递机制实现, 接口如下:
当一个服务器线程想通知一个客户端线程时，有两种合理的事件选择：Pulse或信号
- Pulse，需要客户端创建一个channel，并且调用MsgReceive()接收；
- 信号，只需要调用sigwaitinfo()，不需要创建channel；
POSIX message queues
OSIX通过message queues定义一组非阻塞的消息传递机制。消息队列为命名对象，针对这些对象可以进行读取和写入，作为离散消息的优先级队列，消息队列具有比管道更多的结构，为应用程序提供了更多的通信控制。
QNX Neutrino内核不包含message queues，它的实现在内核之外。
QNX Neutrino提供了两种message queues的实现：
- mqueue，使用mqueue资源管理的传统实现
- mq，使用mq服务和非同步消息的替代实现
QNX消息机制与POSIX的Message queues有一个根本的区别:
- QNX的消息机制通过内存拷贝来实现消息的传递；而POSIX的消息队列通过将消息进行存取来实现消息的传递。QNX的消息机制比POSIX的消息队列效率更高，但有时为了POSIX的灵活，需要适当的牺牲一点效率。

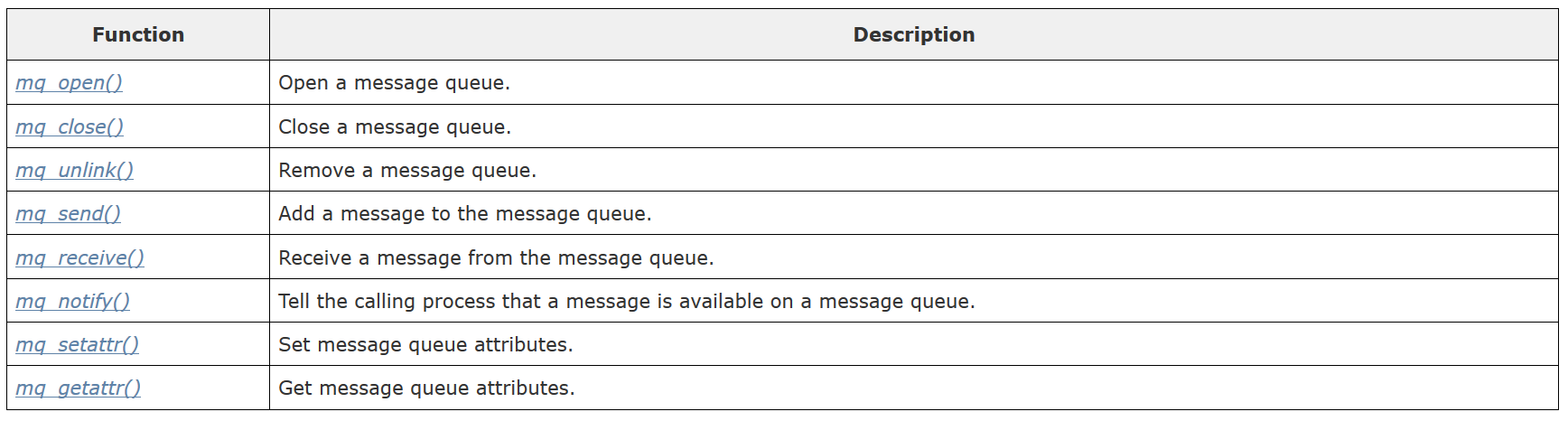

消息队列与文件类似,操作的接口接近:
Shared Memory
共享内存提供了最高带宽的IPC机制，一旦创建了共享内存对象，访问对象的进程可以使用指针直接对其进行读写操作。共享内存本身是不同步的，需要结合同步原语一起使用，信号量和互斥锁都适合与共享内存一块使用，信号量一般用于进程之间的同步，而互斥锁通常用于线程之间的同步，通通常来说互斥锁的效率会比信号量要高。
共享内存与消息传递结合起来的IPC机制，可以提供以下特点：
- 非常高的性能 (共享内存)
- 同步 (消息传递)
- 跨网络传递 (消息传递)
QNX中消息传递通过拷贝完成，当消息较大时，可以通过共享内存来完成，发送消息时不需要发送整个消息内容，只需将消息保存到共享内存中，并将地址传递过去即可
通常会使用mmap来将共享内存区域映射到进程地址空间中来，如下图所示：
Typed memory
类型化内存是POSIX规范中定义的功能，它是高级实时扩展的一部分
POSIX类型化内存，提供了一个接口来打开内存对象（以操作系统特定的方式定义），并对它们执行映射操作。这个对提供BSP/板级特定的地址布局与设备驱动或用户代码之间的抽象时非常有用。
Pipes and FIFOs
管道是一种非命名IO通道，用于在多个进程之间的通信，一个进程往管道写，其他进程从管道读取。管道一般用于平行的两个进程单向的传递数据，如果要双向通信的话，就应该使用消息传递了。
FIFOs与管道本质是一样的，不同点在于FIFOs会在文件系统中保存为一个永久的命名文件
