面板介绍

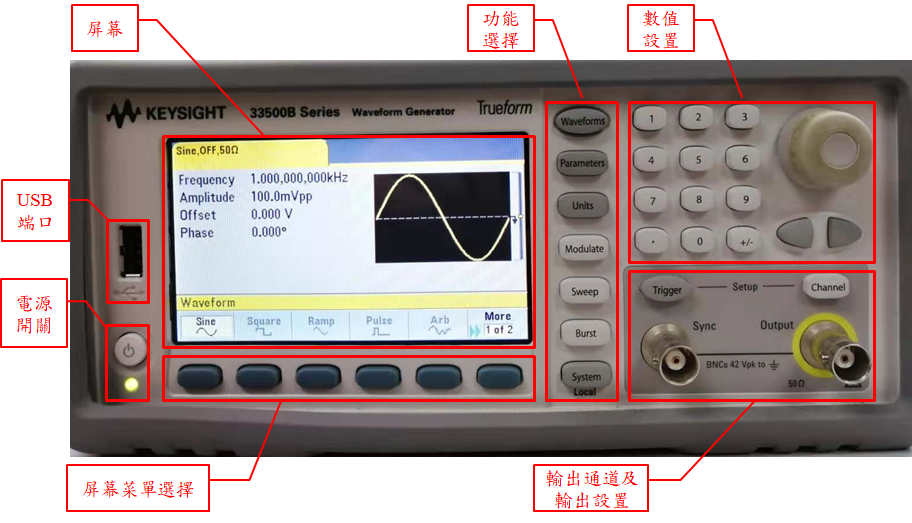

函数发生器面板主要由屏幕+功能按键+插座构成。

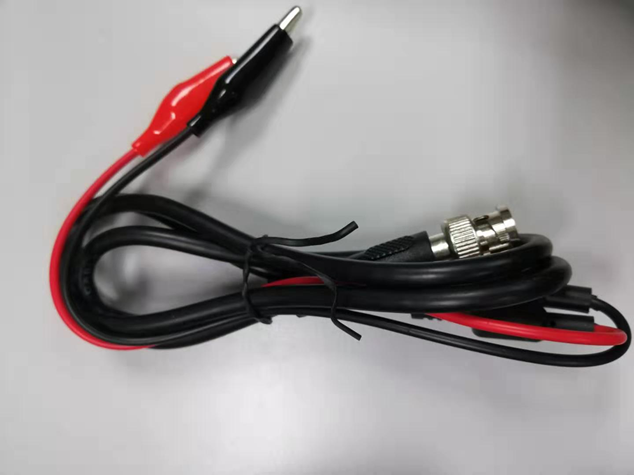

输出线介绍
红正黑负
功能操作

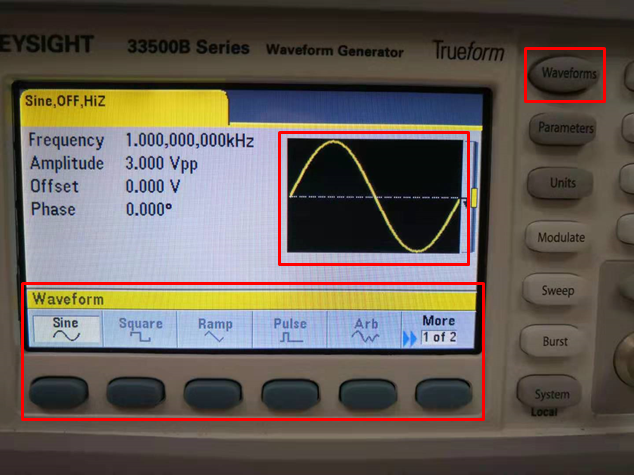

waveforms选择输出波形类型

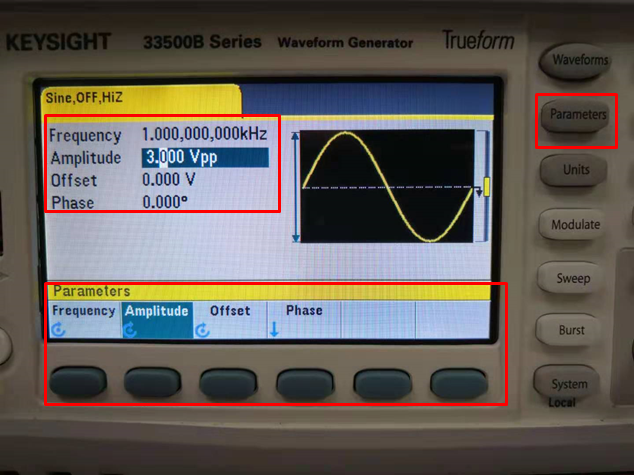

parameters设置输出波形参数
Frequency——频率
Amplitude——振幅
Offset——偏压
Phase——相位

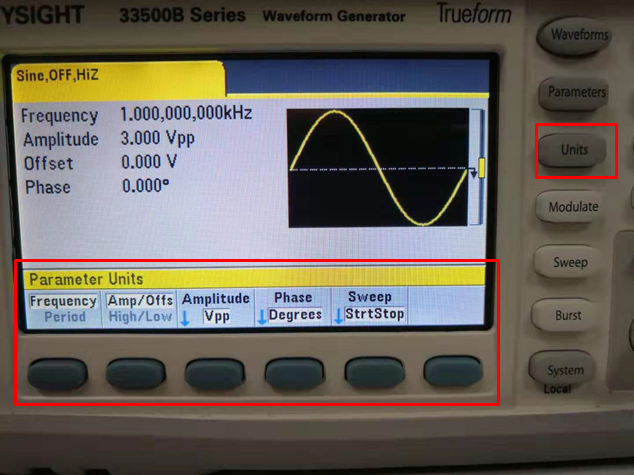

units设置输出波形参数单位
可选择设置是频率还是时间，振幅还是正负电压等等
channel输出通道

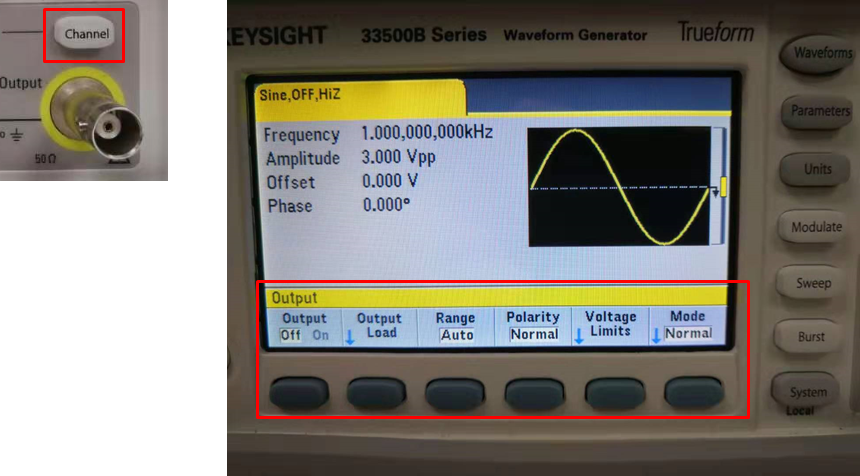

output设置为on即可输出波形
输出时注意设置输出阻抗output load与输出振幅关系的问题

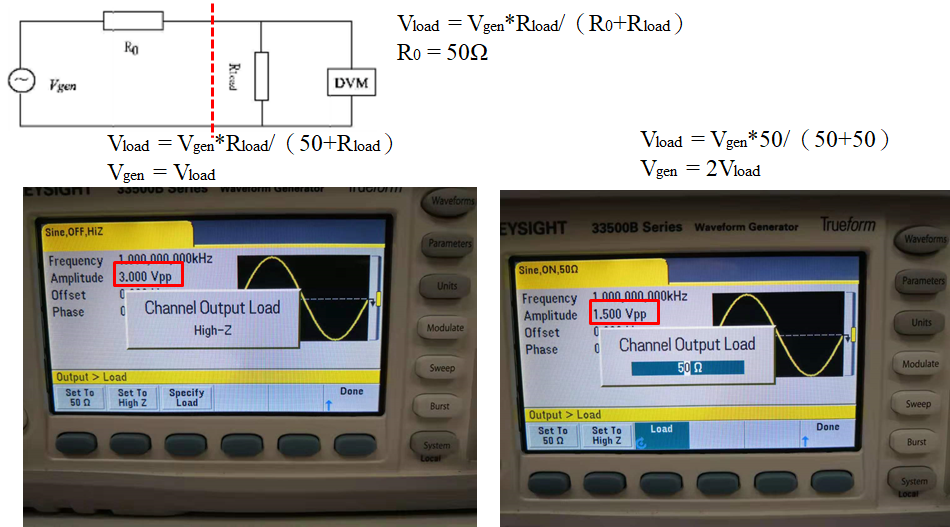

虚线左侧为函数发生器内部等效电路，为一个电压源及一个一般为50Ω的内阻构成，虚线右侧为输出端，接了一个输出负载；函数发生器产生的电动势并不是完全加在输出负载上，而是等效为一个分压电路，公式如下图。详细介绍
Vgen为函数发生器实际输出电动势，Vload为负载分到的电压，R0为函数发生器内阻，Rload为输出负载。
通过公式计算得知，输出阻抗设置为High-Z时，函数发生器实际输出电动势和屏幕显示的Amplitude是一致的；
而设置为50Ω时，函数发生器实际输出值是屏幕显示的Amplitude的2倍，如下图。

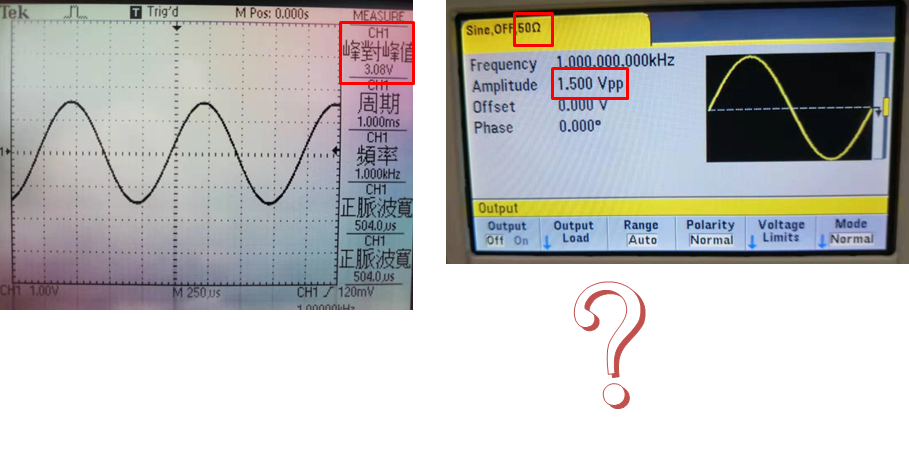

输出阻抗设置为50Ω时，我们想要输出振幅为1.5V的波形，实际输出测出的振幅为3V左右，这是为什么呢？

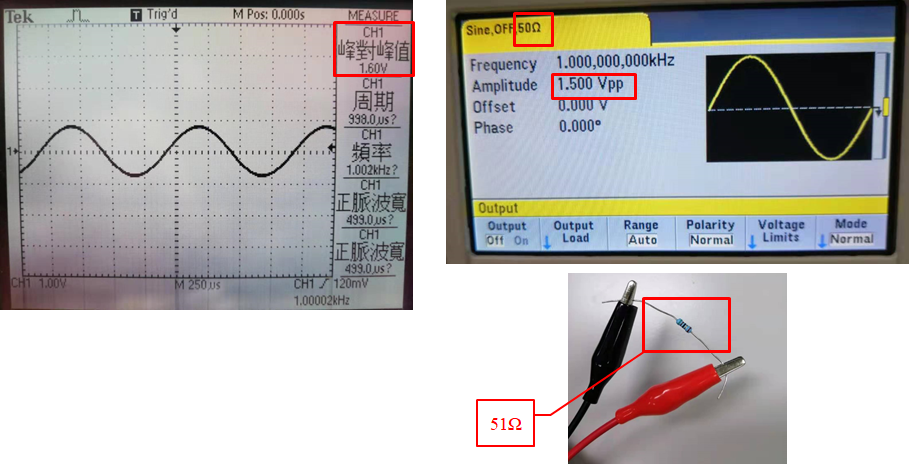

这是因为输出阻抗设置为50Ω时，函数发生器认为输出端接了一个50Ω左右的输出负载，构成了分压电路，为了使输出能达到1.5V，函数发生器实际输出电动势得达到3V后，接入的一个50Ω的输出负载才能分得1.5V左右的电压。为此我们在输出端接入51Ω左右的负载，输出波形振幅就和设置的Amplitude一致了，如下图。因此，一般情况下，应把输出阻抗output load设置为High-Z模式，防止输出电压过高损坏被测物。
