NBiot M5311模组+STM32F103调试

M5311模组+STM32F103的调试，主要问题在串口，只要串口通信没问题，其它的都是AT指令搞定的。

首先搞定STM32F103的USART，我用的是USART1，初始化如下

void uart_init(u32 bound){

GPIO_InitTypeDef GPIO_InitStructure;
   USART_InitTypeDef USART_InitStructure;
   NVIC_InitTypeDef NVIC_InitStructure;

   RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA|RCC_APB2Periph_AFIO, ENABLE);
   //USART1_TX PA.9
   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9
   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
   GPIO_Init(GPIOA, &GPIO_InitStructure);

   //USART1_RX   PA.10
   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
   GPIO_Init(GPIOA, &GPIO_InitStructure);

   NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
   NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3 ;
   NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;
   NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
   NVIC_Init(&NVIC_InitStructure);

USART_InitStructure.USART_BaudRate = bound;
   USART_InitStructure.USART_WordLength = USART_WordLength_8b;
   USART_InitStructure.USART_StopBits = USART_StopBits_1;
   USART_InitStructure.USART_Parity = USART_Parity_No;
   USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
   USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;

   USART_Init(USART1, &USART_InitStructure);
   USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);
   USART_Cmd(USART1, ENABLE);

}

串口中断函数如下：

u16 USART_RX_FLAG=0;
void USART1_IRQHandler(void) //´®¿Ú1ÖÐ¶Ï·þÎñ³ÌÐò
{
u8 Res;

   if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)
   {
       USART_ClearITPendingBit(USART1,USART_IT_RXNE);//
       Res =USART_ReceiveData(USART1);//(USART1->DR);

       if((USART_RX_STA&0x8000)==0)
       {

           if(USART_RX_FLAG&0x4000)//注意这里只能用USART_RX_FLAG来标记，不要用官方给的用USART_RX_STA
           {
               if(Res!=0x0a)
               {
                   USART_RX_FLAG = 0;
                   USART_RX_STA=0;

               }
               else
               {
                   USART_RX_STA|=0x8000;
               }
           }
           else
           {
               if(Res==0x0d)
               {
                   USART_RX_FLAG|=0x4000;
               }
               else
               {
                   USART_RX_BUF[USART_RX_STA&0X3FFF]=Res ;
                   USART_RX_STA++;
                   if(USART_RX_STA>(USART_MAX_RECV_LEN-1))USART_RX_STA=0;
               }
           }

       }
}

}

注意标记在接收到0x0D的时候，这里只能用USART_RX_FLAG来标记，不要用官方给的用USART_RX_STA用USART_RX_STA标记会有点问题，就是打印的数据不完整，头几个字节的数据总是会丢掉，影响串口接收。

串口调试好了之后，下一步就是对接M5311调试了，主要看AT指令了，然后就是你要以那种网络通信协议（MQTT/COAP/HTTP/TCP/M2M等）与服务器连接，通信。我在这里选择TCP通信

首先对模组进行必要的设置

1、AT，同步波特率，这个是必要的，两块不同的STM32F103的板子，可能USART波特率设置一样，串口通信可能就不一样。

2、AT+SM=LOCK_FOREVER，不关机，不然你发一个AT指令后，一会在发的时候就发不了了。

3、AT+CSQ，获得信号量

4、AT+CGREG=1，注册网络

5、AT+ICCID，获得ICCID号，或用AT+CIMI获得EIMI号

6、AT+IPRCFG=1,0,1，配置自动接收，将接收的数据自动打印到串口，以hex的形式

7、AT+CPSMS=0，去掉省电模式，这个不设置成0，接收的网络数据不能打印到串口

8、AT_CGATT=1，附着网络

后面就是建立TCP及连接了

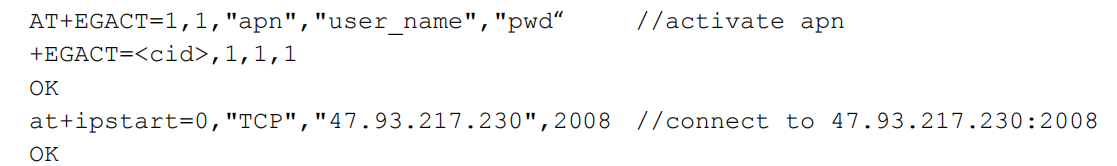

apn为cmnbiot, user_name和pwd可以不填，根据你的需要决定

AT+IPSTART=0,"TCP","域名/IP地址"，端口号，建立连接就OK了

最后就是发数据了AT+IPSEND=0,4,"12345678" //发4个字节的HEX字节给服务器

返回+IPSEND=0,4 OK，就发送完成了

这里最主要的就是与服务器端设定的对接数据协议，知道协议，按照数据格式发送就OK了
