树莓派3B+温控风扇

树莓派3B+温控风扇

已添加散热片的树莓派3B+，在空载工作过程中温度过高，需要增加风扇达到物理降温的效果。但在使用过程中，风扇发出的声音过高，需要在温度较低的情况下停止风扇的工作。

准备材料

• 树莓派3B+：1个
• 小风扇：1个
• 杜邦线：若干(>=3根)
• 1k电阻：1个
• NPN三极管：1个

备注：材料中的三极管可以使用PNP三极管代替，但需要注意电流方向以及GPIO的电平。由于购买的外壳含有开关控制模块，因此本次实验中使用NPN三极管，使在树莓派仅供电未工作情况下风扇不启动。

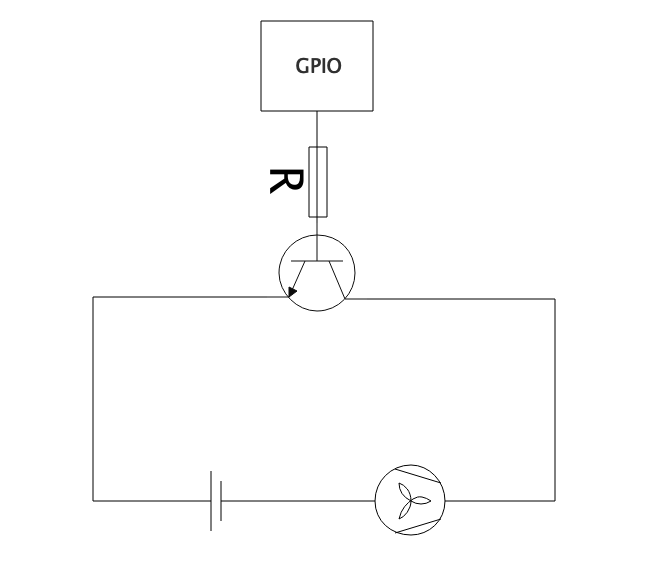

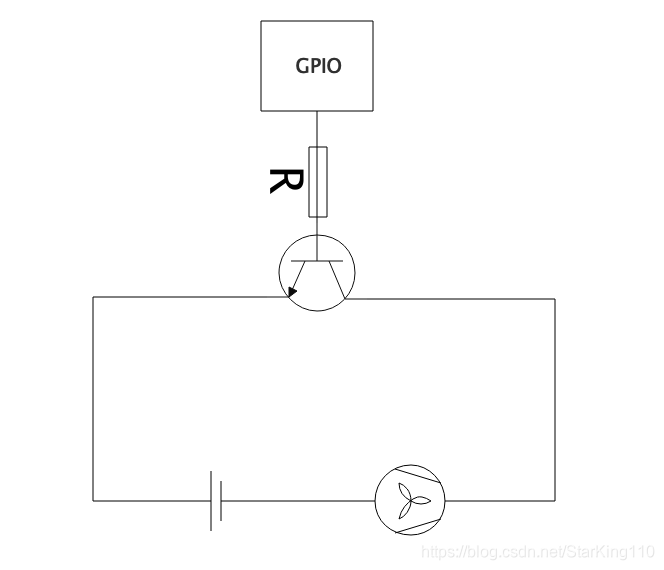

电路图

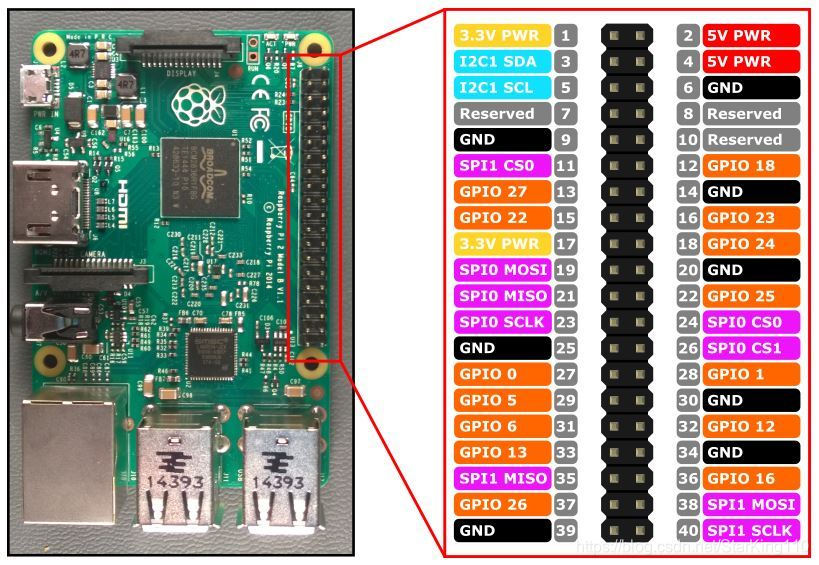

附带树莓派3B+引脚图：

代码

1. 获取温度

   import os

   def get_temp():
     res = os.popen('vcgencmd measure_temp').readline()
     return float(res.replace('temp=', '').replace("'C\n", ''))


2. 控制风扇启停

   # gpio channel, 按照实际情况修改
   gpio_channel = 18

   GPIO.setmode(GPIO.BCM)
   GPIO.setwarnings(False)
   GPIO.setup(gpio_channel, GPIO.OUT)

   # 启动风扇
   GPIO.output(gpio_channel, GPIO.HIGH)

   # 关闭风扇
   GPIO.output(gpio_channel, GPIO.LOW)


   备注：

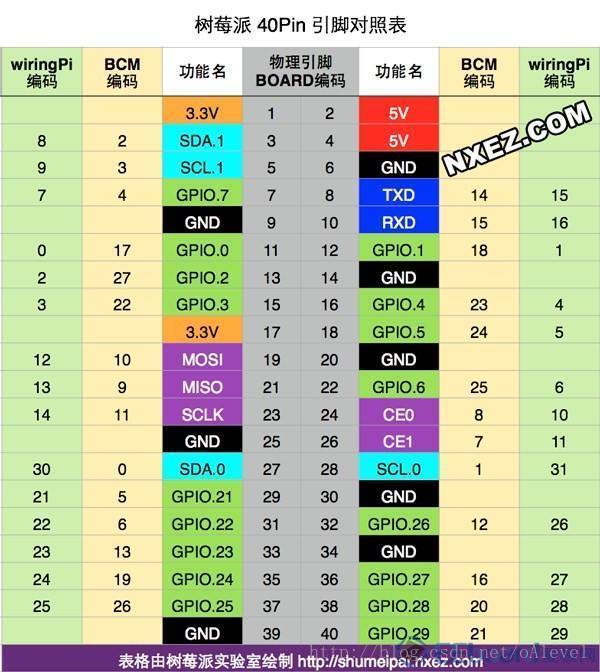

   1. BCM和Board引脚编号：
