实验名称:考虑接地情况的电容耦合型无线电能传输系统
研究方向：无线电能传输
实验内容:在系统电路参数确定的情况下，改变四块金属板的接地情况，观察系统输出性能的变化，即（1）不同接地模式下，输出负载电压与负载阻值的关系；（2）在确定接地模式下，负载输出电压与未接地金属板对地电容的关系。
测试目的：验证理论分析和仿真结果的正确性
测试设备:信号发生器Agilent 33220A，功率放大器Aigtek ATA-122D，四块300mm300mm铝板，电阻若干（0.5kR/1kR/2kR）
放大器型号:Aigtek ATA-122D
实验过程:

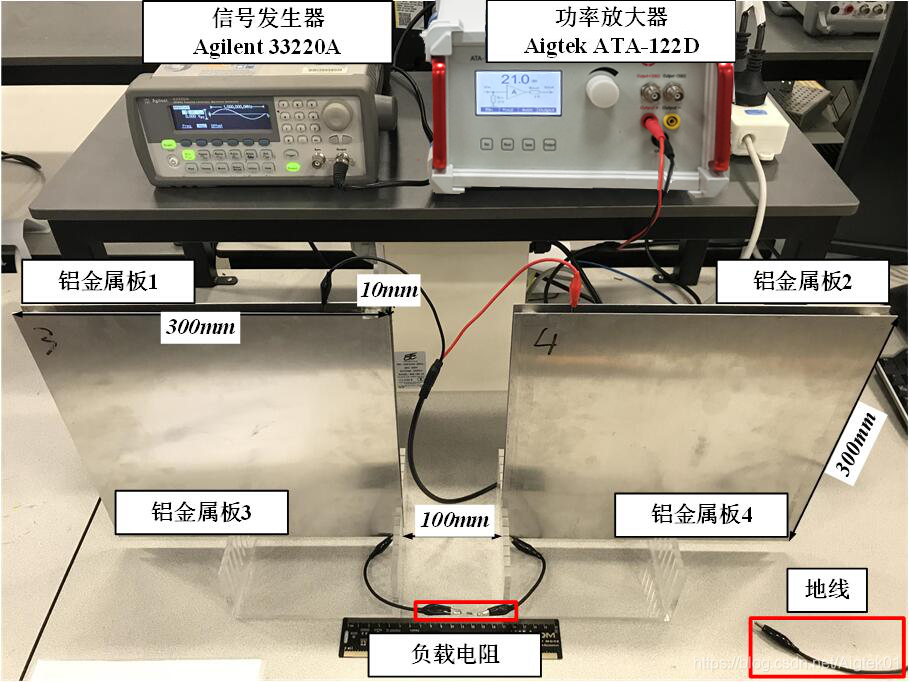

如图所示为电容耦合型无线电能传输系统实验平台，其中包括一台信号发生器Agilent33220A，用以产生高频信号源；一台宽带功率放大器Aigtek ATA-122D，用以放大信号发生器的输出信号；两对300mm30mm大小的铝制金属板以及若干电阻（0.5kR，1kR，2kR）。金属板1和3之间的垂直距离为10mm，金属板1和2之间的水平距离为100mm。在实验中，金属板1和2接功率放大器的输出，金属板3和4接电阻。金属板1和2之间的电压设置为20Vrms@1MHz。为了避免任何金属板通过测量设备直接接地，信号发生器与功率放大器均由隔离变压器供电，同时实验过程中的示波器选用手持式示波器Keysight U1620A。当实验需要时，金属板通过导线连接至地线，地线源自于插座中的地。

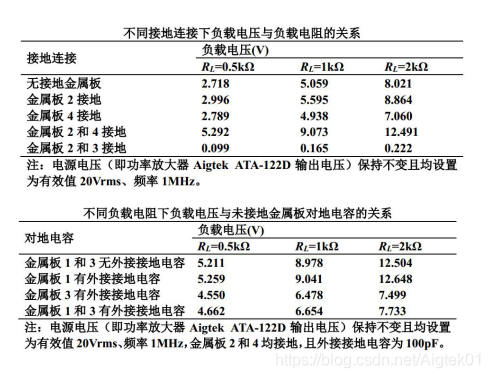

测试结果:
放大器在该实验中发挥的效能:可控电压源
您选择该功率放大器的原因:频带宽、功率大、输出波形好、操作简单、兼容多种信号发生器。
来源：https://blog.csdn.net/Aigtek01/article/details/100537443
