双目相机的标定过程详解!-----MATLAB

∥☆過路亽.° 提交于 2019-11-28 19:31:52

请参考MATLAB官方文档:https://ww2.mathworks.cn/help/vision/ug/stereo-camera-calibrator-app.html,讲得已经相当详细了!

下面整理一下要点:

一、拍摄棋盘格

       为获得最佳效果,请使用至少10到20张校准图案的图像。 校准器至少需要三个图像。 尽量使用未压缩或压缩损失很小的图像格式(如png或bmp)。 为了更高的校准精度你需要:

  • 获取一部分你所关注的距离处的棋盘格图片,比如你要测量2米远的物体,那么请将棋盘放在距离相机2米左右的地方拍摄一部分图片

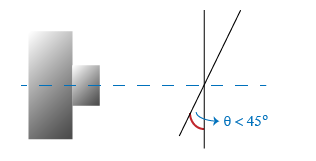

  • 棋盘表面和相机成像平面的夹角必须小于45度

  • 不要修改图像,比如对其进行剪切

  • 不要使用自动聚焦模式或改变图像的放大倍率

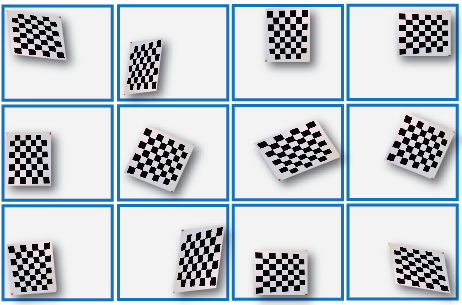

  • 以相对于相机的不同方向拍摄棋盘图像

  • 尽量采集各种不同的棋盘图像。镜头的畸变从图像中心径向增加,并且有时在图像各帧上表现不均匀, 为了获取图像的畸变信息,棋盘应当处在图像的各种不同边缘处

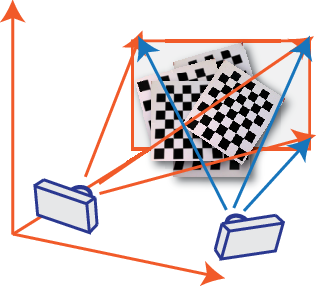

  • 确保棋盘图案在左右两幅图像中都能被完整的显示



  • 在每一对图像中尽量保持棋盘静止,也就是在同一时间拍摄。 若棋盘在两幅图像中发生了相对运动,会对标定精度产生负面影响

  • 若想对远距离的重建获得更高的精度,需要将两个相机的距离调整的更大。

二、提升标定精度

1.添加或删除图像

添加图像:

  • 少于10张图像

  • 棋盘没有覆盖足够的图像帧

  • 棋盘与相机的相对方向变化不够多

删除图像:

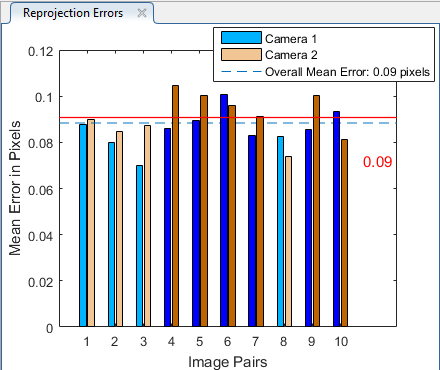

  • 删除具有较大重投影误差的图像

  • 图像太模糊的删除

  • 棋盘平面与相机平面夹角超过45度的删除

    2.将3 coeefficients、Tangential Distortion、Skew全部勾选
