VLAN基础（二）在GNS3 1.3.10中使用Trunk完成跨交换机的VLAN通信
- 简介：
Trunk在网络用语中一般译为：“主干线、中继线、长途线” ，不过一般不用译意，直接使用英文。在路由/交换网络中，trunk通常被称为“中继（透传）”。在语音级应用的线路中，trunk一般指“主干网络、电话干线”，即两个交换局或交换机之间的连接电路或信道，它为两端设备之间进行转接，作为信令和终端设备数据的传输链路。
- 实际操作：

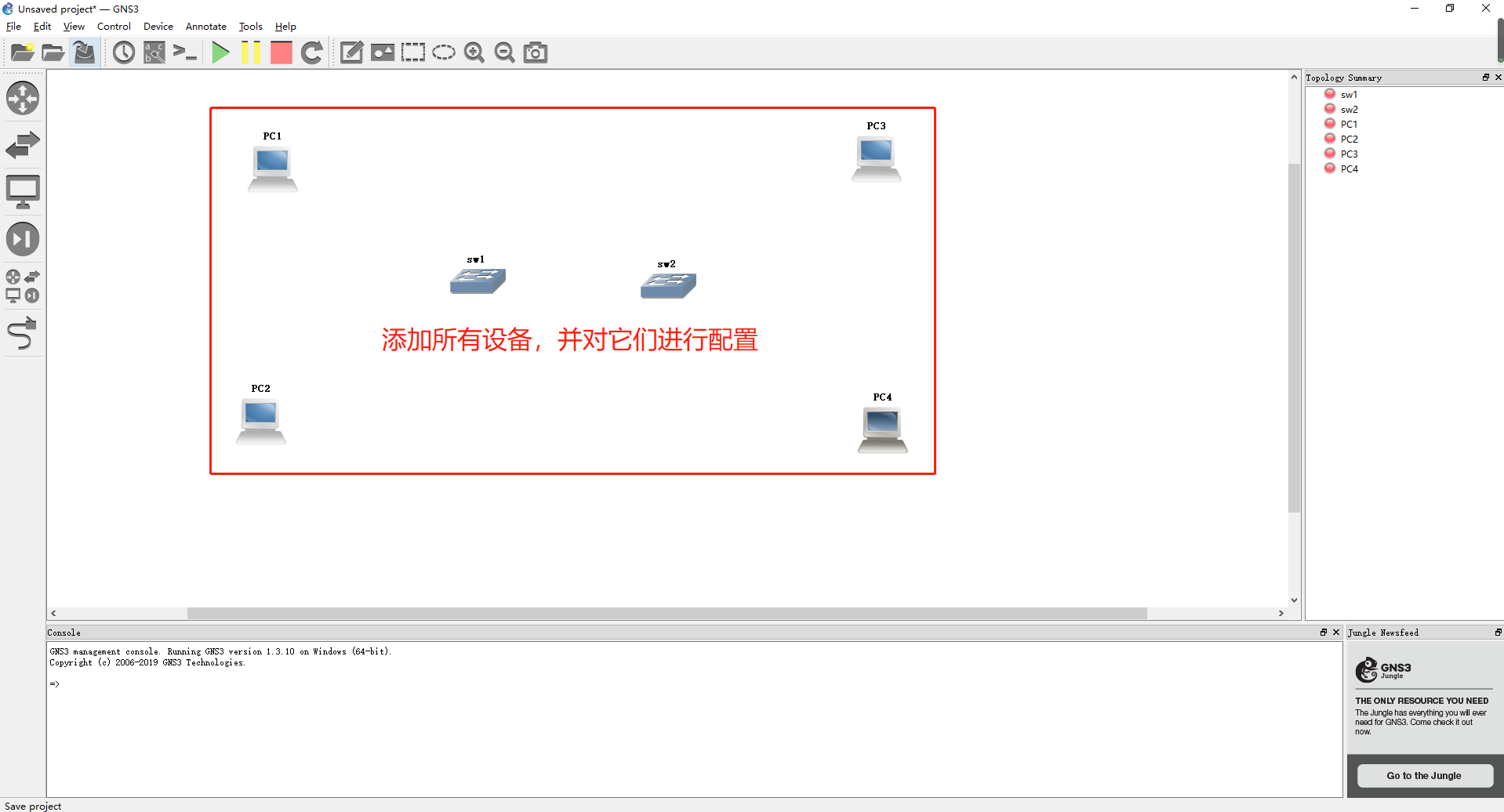

1.添加好所需设备，并对两个路由器进行设置，具体设置请看VLAN基础（一）

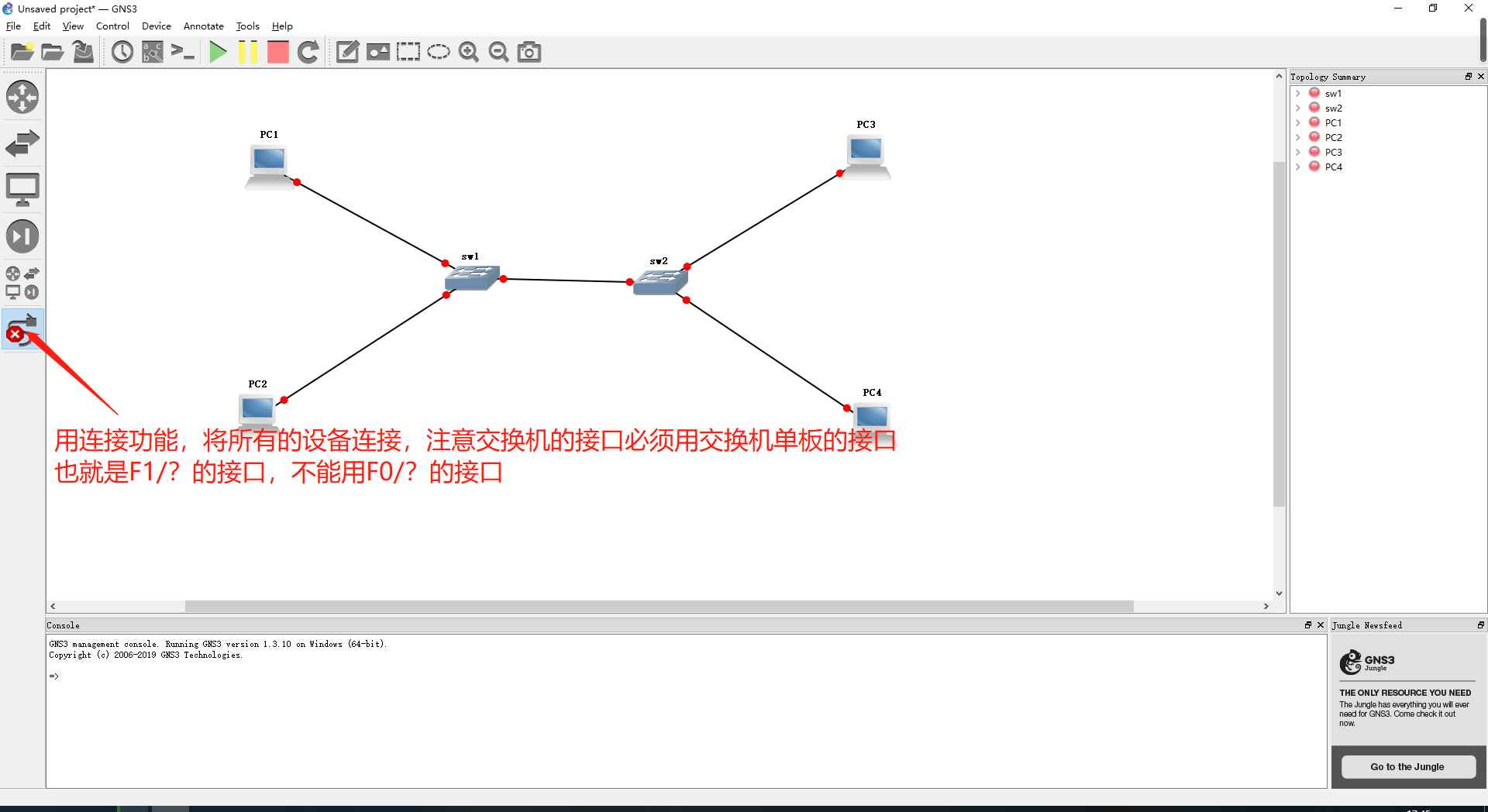

2.使用连接功能，将各个设备连接起来，连接时需要注意接口
3.将接口显示出来，并将每台设备的配置标记在它旁边
4.点击开启按钮，开启所有设备

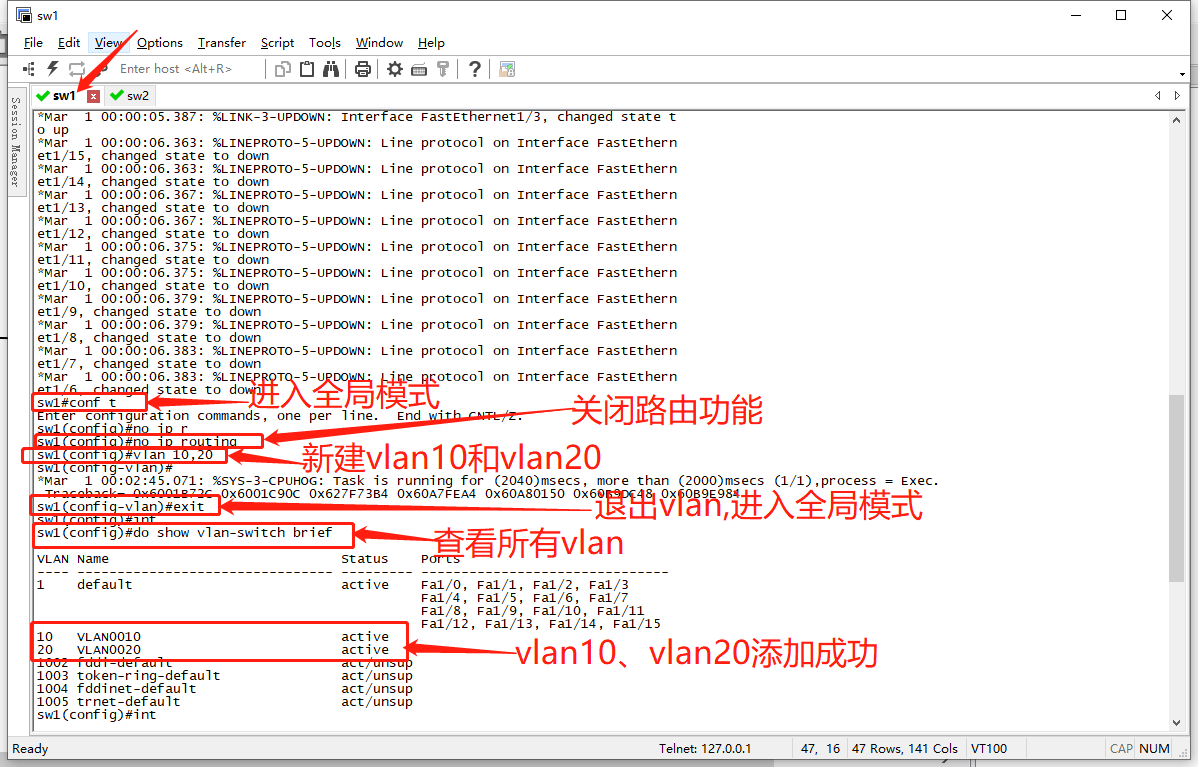

5.双击sw1进入sw1仿真面板，先进入全局模式，关闭路由功能，然后新建两个vlan，检查是否添加成功，结果显示添加成功
进入全局模式：conf t
关闭路由功能：no ip routing
新建vlan：vlan 10,20
退出：exit
查看所有vlan：do show vlan-switch brief

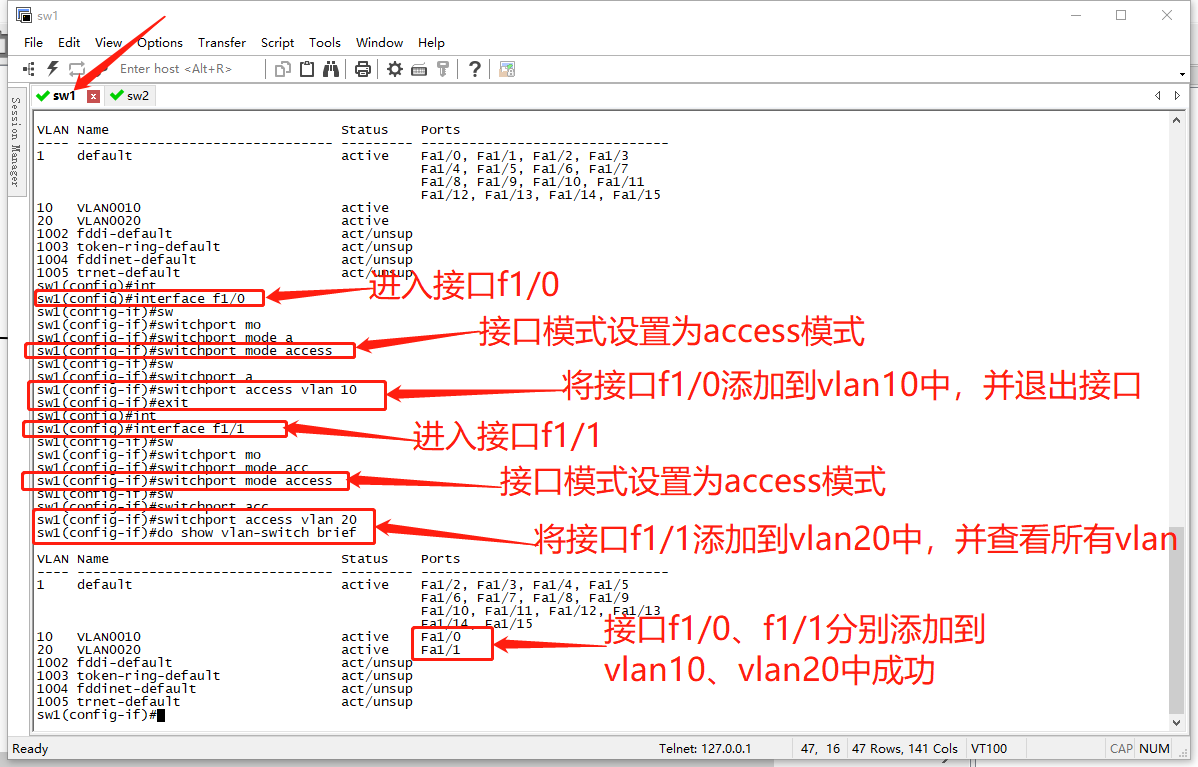

6.分别进入接口F1/0、F1/1，将接口模式均设为access，然后分别加入vlan10、vlan20，并检查是否设置成功
进入F1/0接口：int f1/0
设置接口模式：switchport mode access
添加到vlan10：switchport access vlan 10
退出：exit
进入F1/1接口：int f1/1
设置接口模式：switchport mode access
添加到vlan20：switchport access vlan 20
查看所有vlan：do show vlan-switch brief

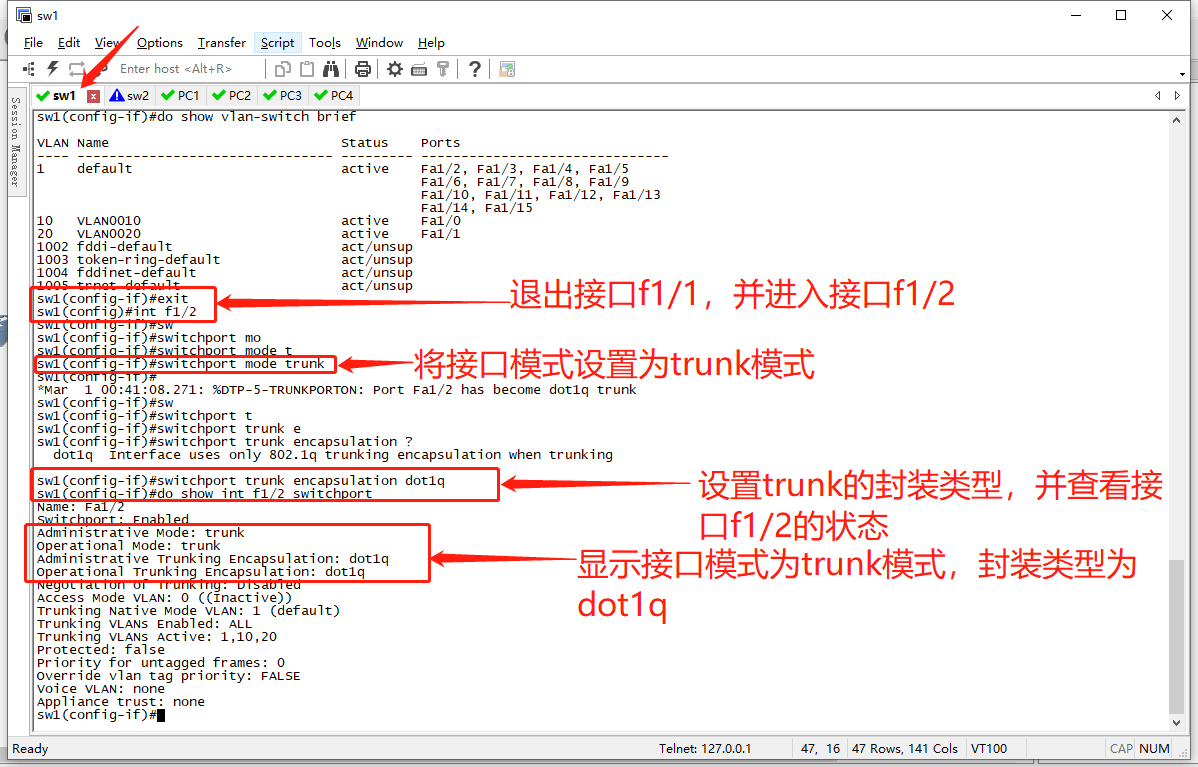

7.进入F1/2接口，将接口模式设置为trunk，设置trunk封装类型为dot1q，然后检查接口状态，确认设置成功
退出：exit
进入F1/2接口：int f1/2
设置接口模式：switchport mode trunk
设置封装类型：switchport trunk encapsulation dot1q
查看接口状态：do show int f1/2 switchport

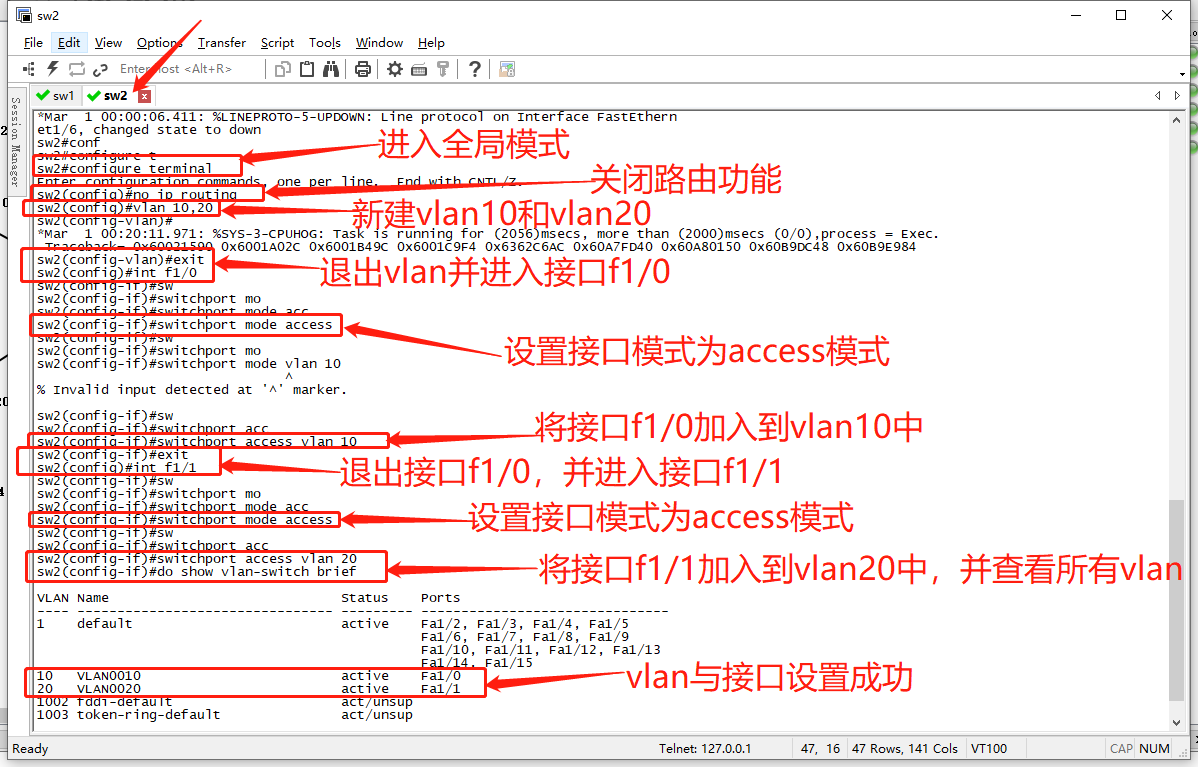

8.进行sw2的设置，与sw1同样的方式进行设置，设置完成后，检查设置成功
进入全局模式：conf t
关闭路由功能：no ip routing
新建vlan：vlan 10,20
退出：exit
进入F1/0接口：int f1/0
设置接口模式：switchport mode access
添加到vlan10：switchport access vlan 10
退出：exit
进入F1/1接口：int f1/1
设置接口模式：switchport mode access
添加到vlan20：switchport access vlan 20
查看所有vlan：do show vlan-switch brief

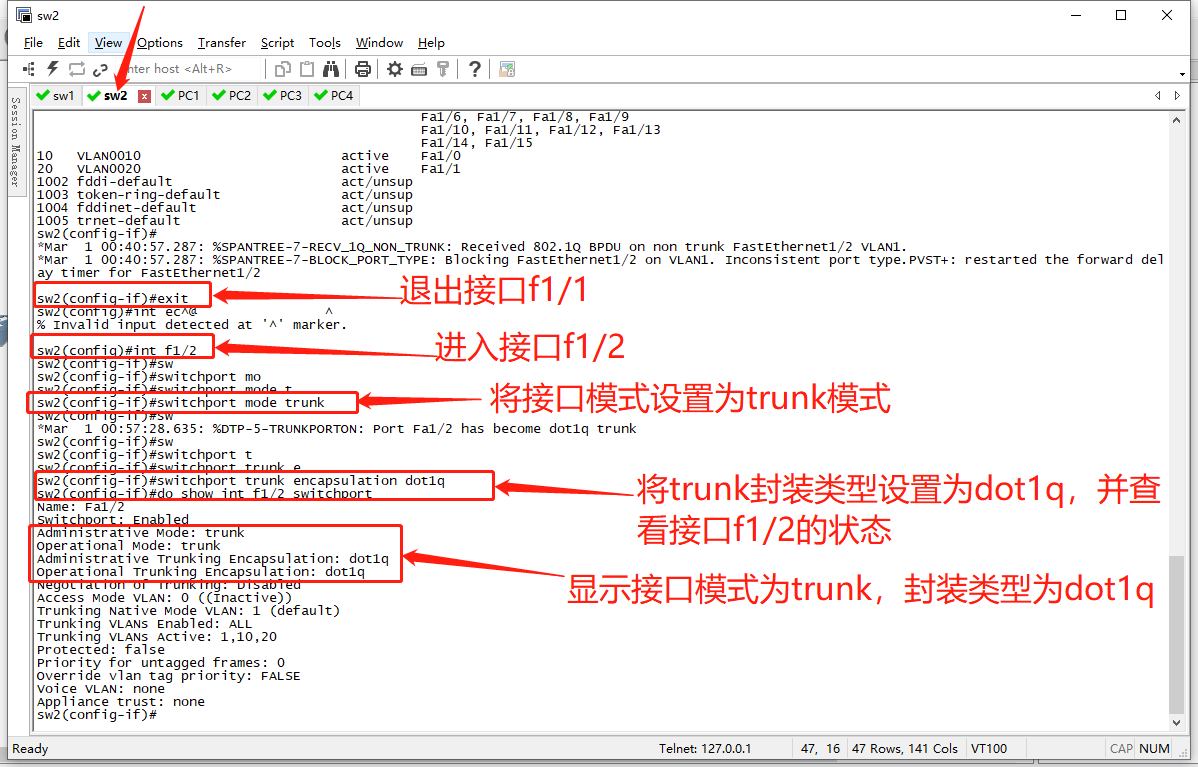

9.进入F1/2接口，将接口模式设置为trunk，设置trunk封装类型为dot1q，然后检查接口状态，确认设置成功
退出：exit
进入F1/2接口：int f1/2
设置接口模式：switchport mode trunk
设置封装类型：switchport trunk encapsulation dot1q
查看接口状态：do show int f1/2 switchport

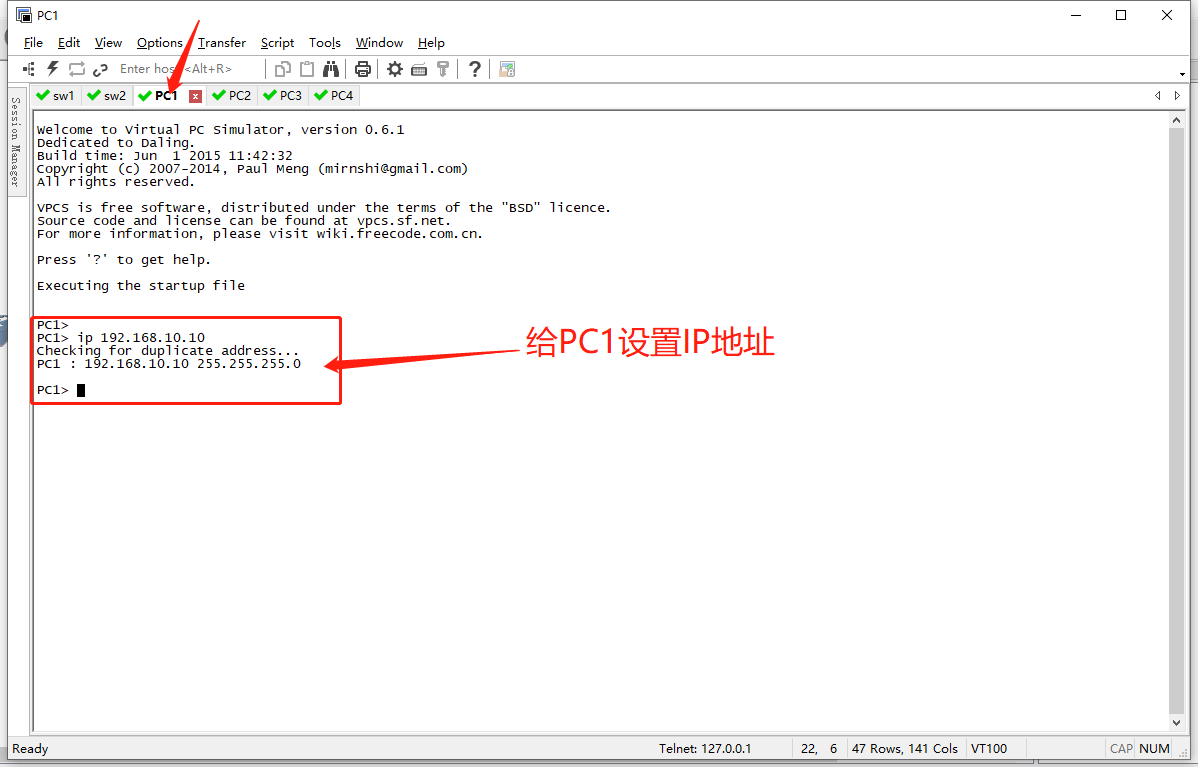

10.给PC1设置IP地址设置IP地址：ip 192.168.10.10

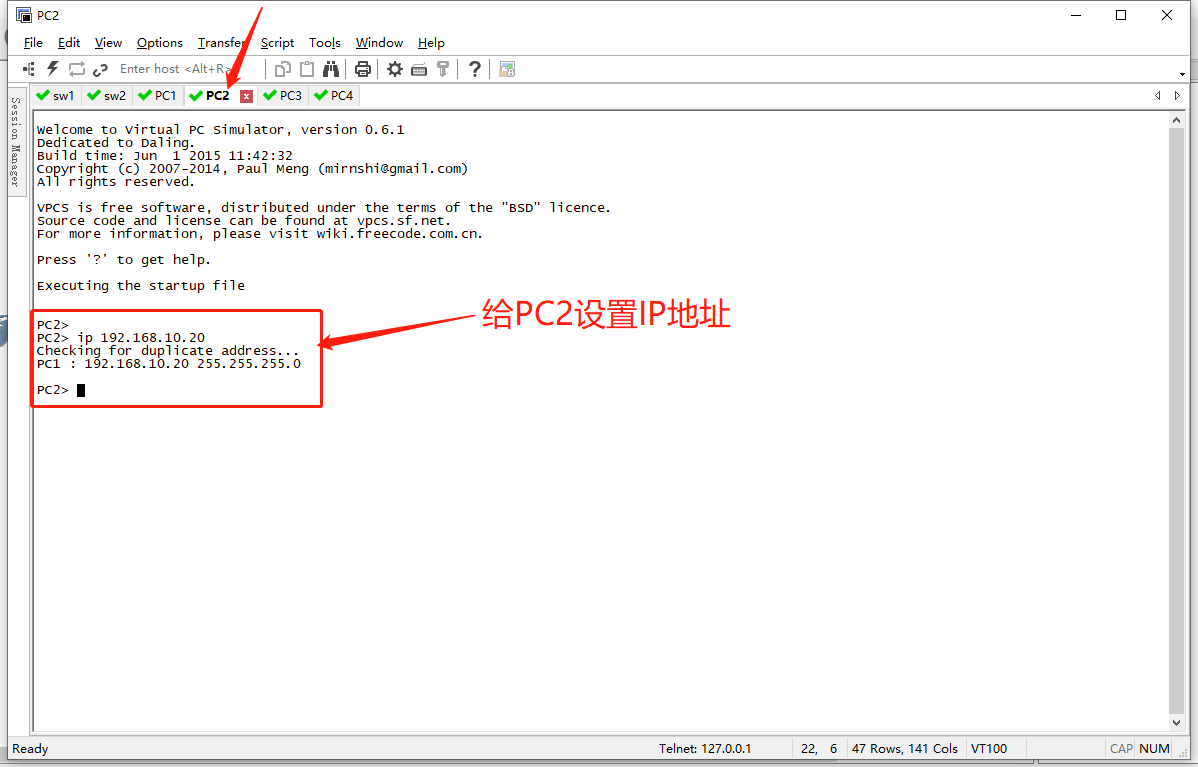

11.给PC2设置IP地址设置IP地址：ip 192.168.10.20

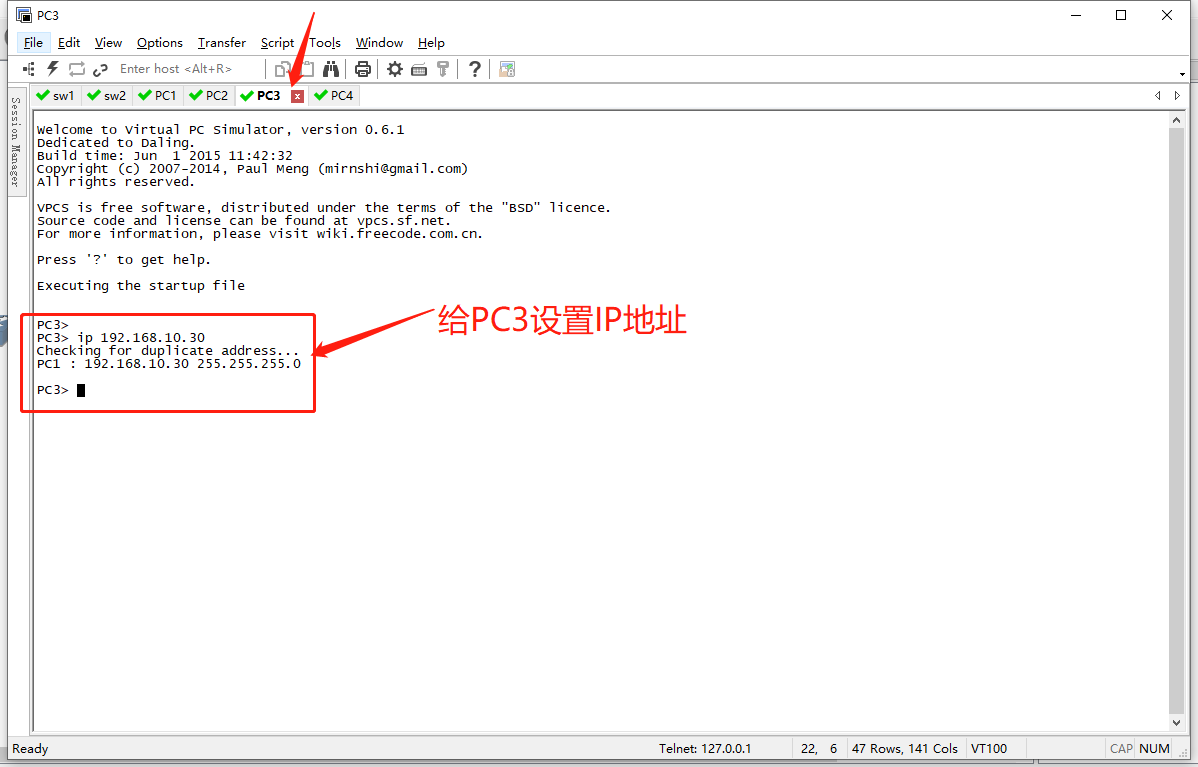

12.给PC3设置IP地址设置IP地址：ip 192.168.10.30

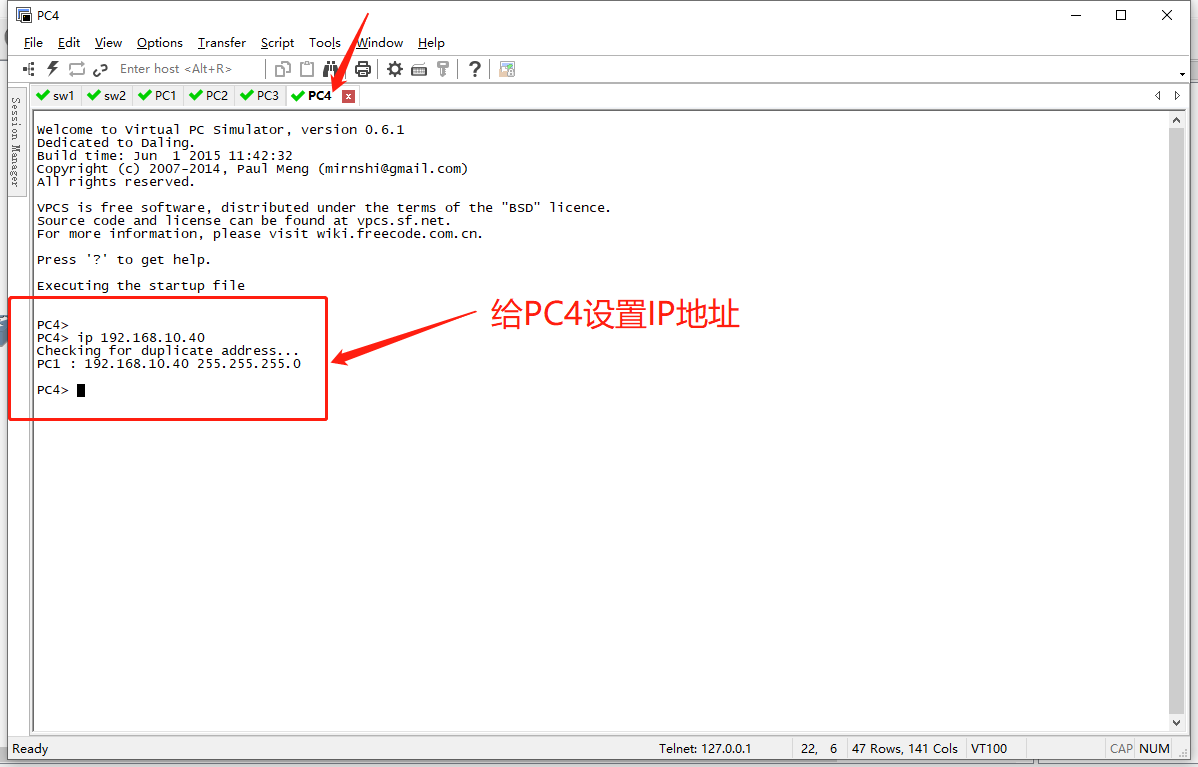

13.给PC4设置IP地址设置IP地址：ip 192.168.10.40

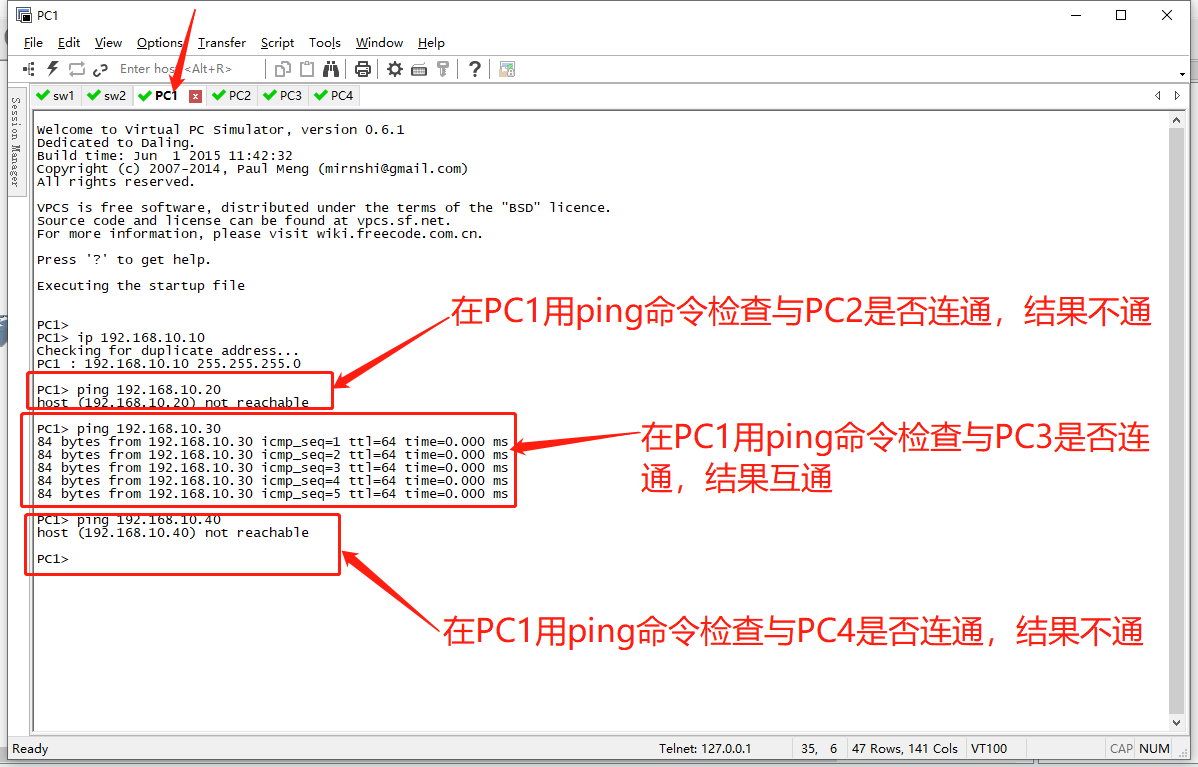

14.检查PC1与PC2、PC3、PC4是否能互通，结果显示PC1只能与PC3互通，因为PC1与PC3是相同vlan
检查是否与PC2互通：ping 192.168.10.20
检查是否与PC3互通：ping 192.168.10.30
检查是否与PC4互通：ping 192.168.10.40

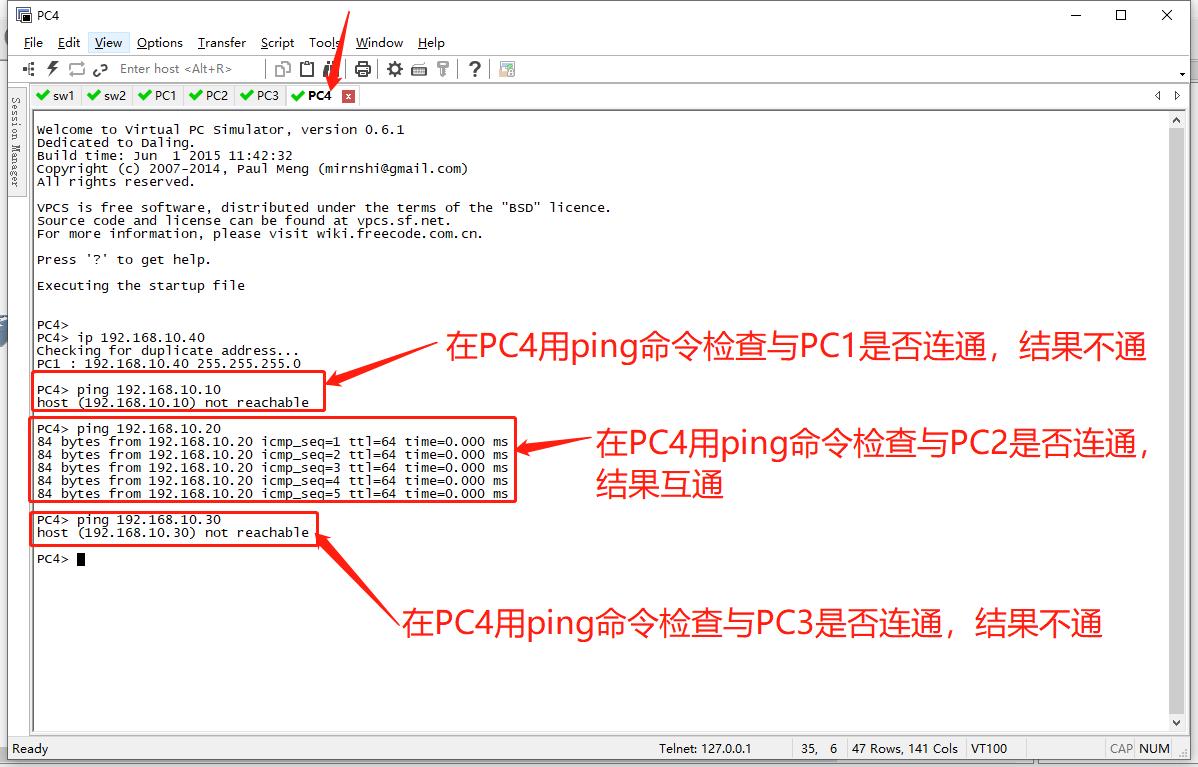

15.检查PC4与PC1、PC2、PC3是否能互通，结果显示PC4只能与PC2互通，因为PC4与PC2是相同vlan
检查是否与PC1互通：ping 192.168.10.10
检查是否与PC2互通：ping 192.168.10.20
检查是否与PC3互通：ping 192.168.10.30

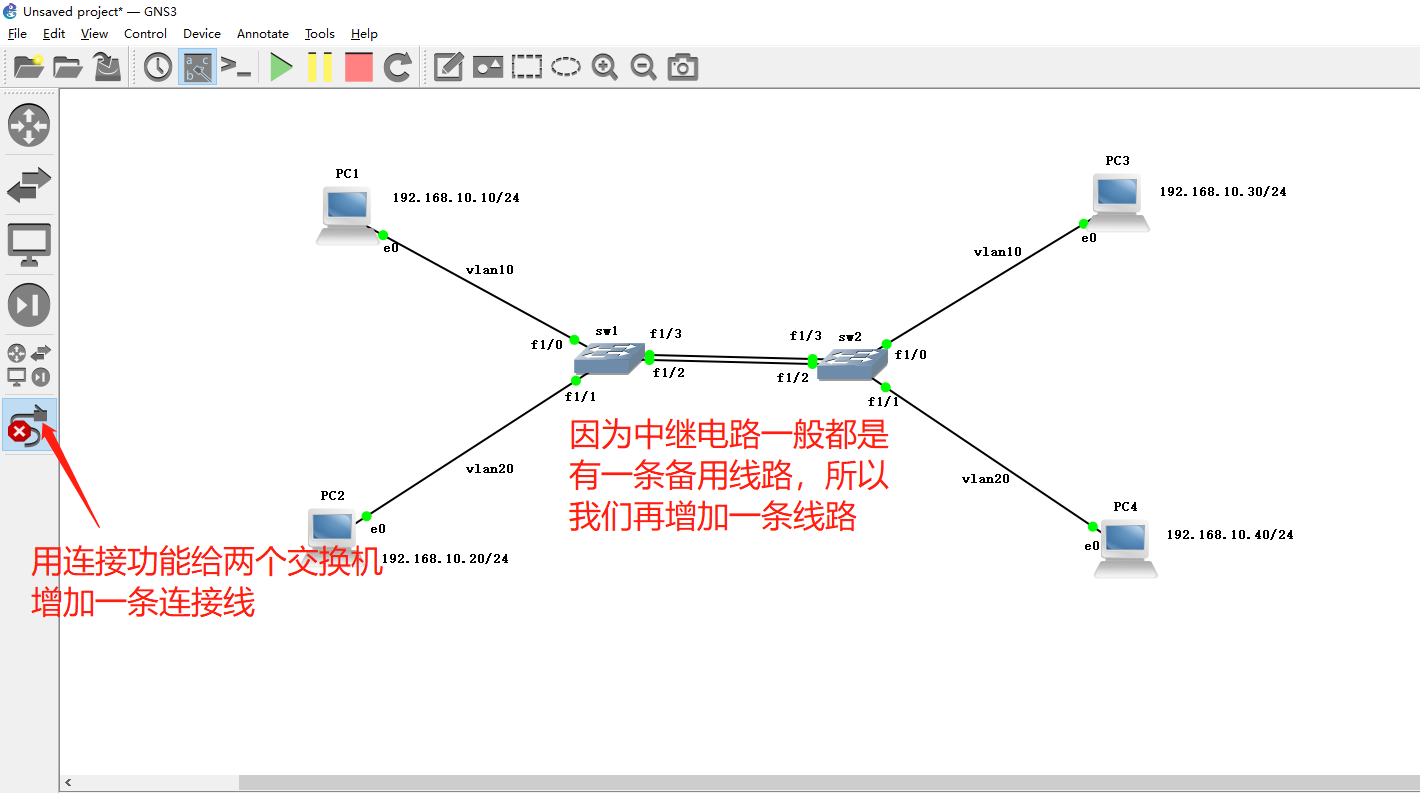

16.给交换机sw1和交换机sw2，再添加一条链路，应为一般中继链路，都会有一条备用链路防止突发状况，当其中一条链路发生故障时，另一条链路仍能保证正常的通信

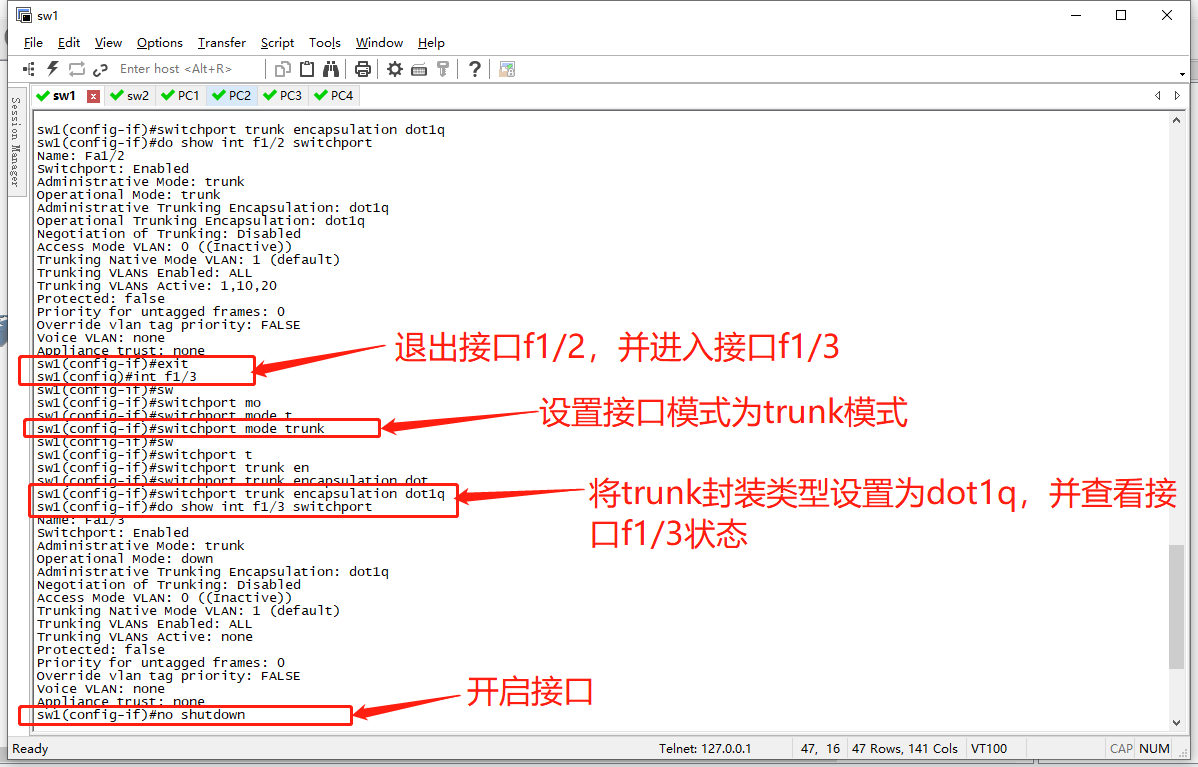

17.在sw1中进入接口F1/3，将接口模式设置为trunk，设置trunk封装类型为dot1q，然后检查接口状态，确认设置成功，然后开启接口
退出：exit
进入F1/3接口：int f1/3
设置接口模式：switchport mode trunk
设置封装类型：switchport trunk encapsulation dot1q
查看接口状态：do show int f1/3 switchport
开启接口：no shutdown
18.在sw2中进入接口F1/3，将接口模式设置为trunk，设置trunk封装类型为dot1q，然后检查接口状态，确认设置成功，然后开启接口
退出：exit
进入F1/3接口：int f1/3
设置接口模式：switchport mode trunk
设置封装类型：switchport trunk encapsulation dot1q
查看接口状态：do show int f1/3 switchport
开启接口：no shutdown

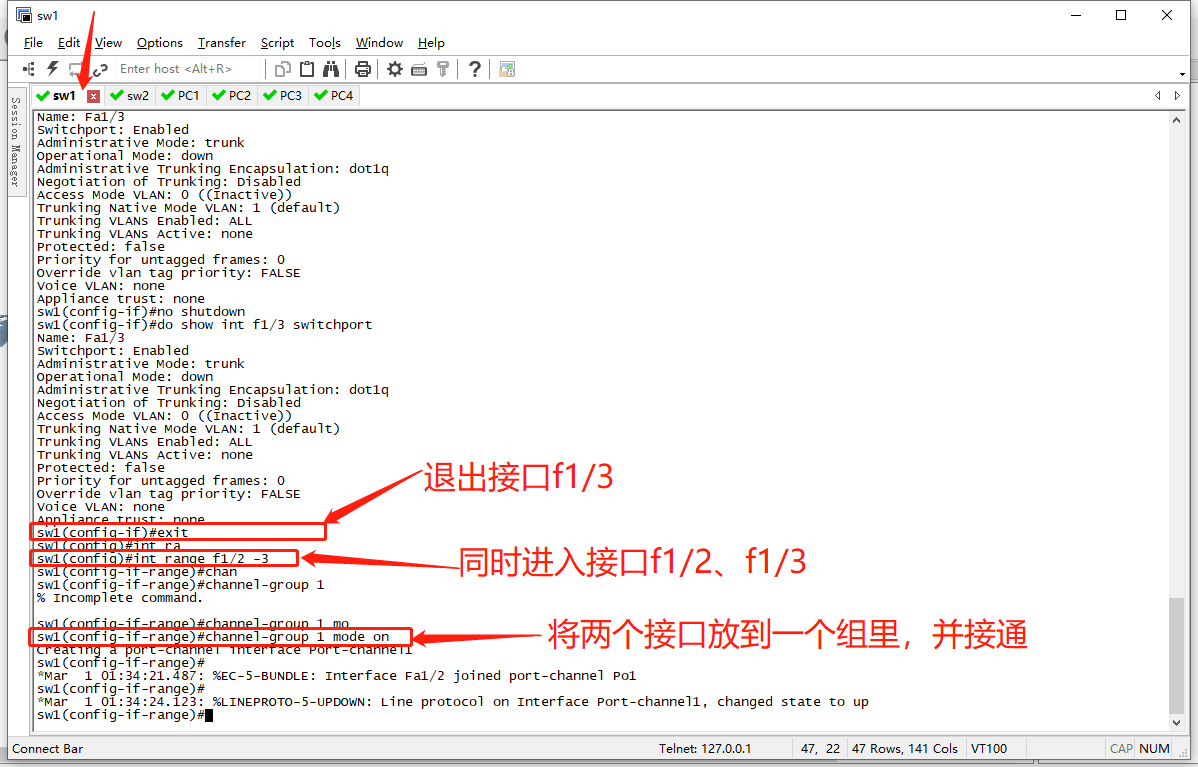

19.在sw1中将接口F1/2与F1/3放到同一个组里，并接通
退出：exit
同时进入接口F1/2、F1/3：int range f1/2 -3
将两个接口放到一个组并接通：channel-group 1 mode on

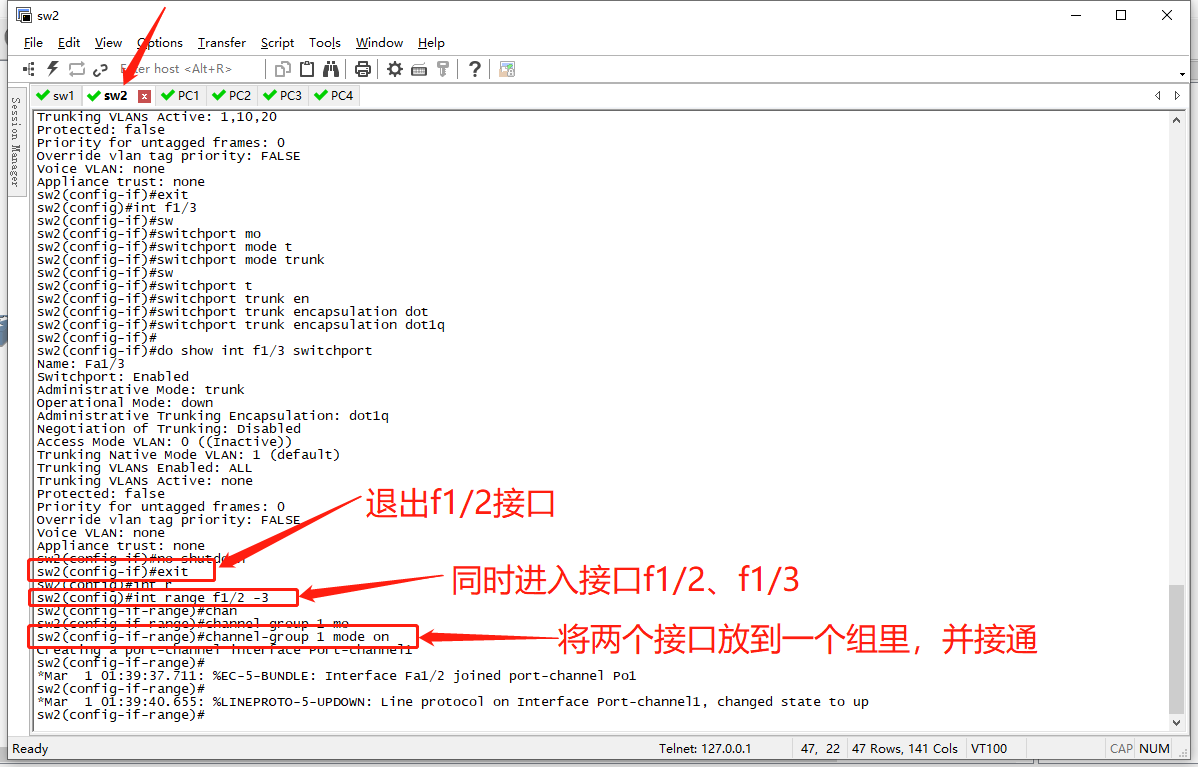

20.在sw2中将接口F1/2与F1/3放到同一个组里，并接通
退出：exit
同时进入接口F1/2、F1/3：int range f1/2 -3
将两个接口放到一个组并接通：channel-group 1 mode on

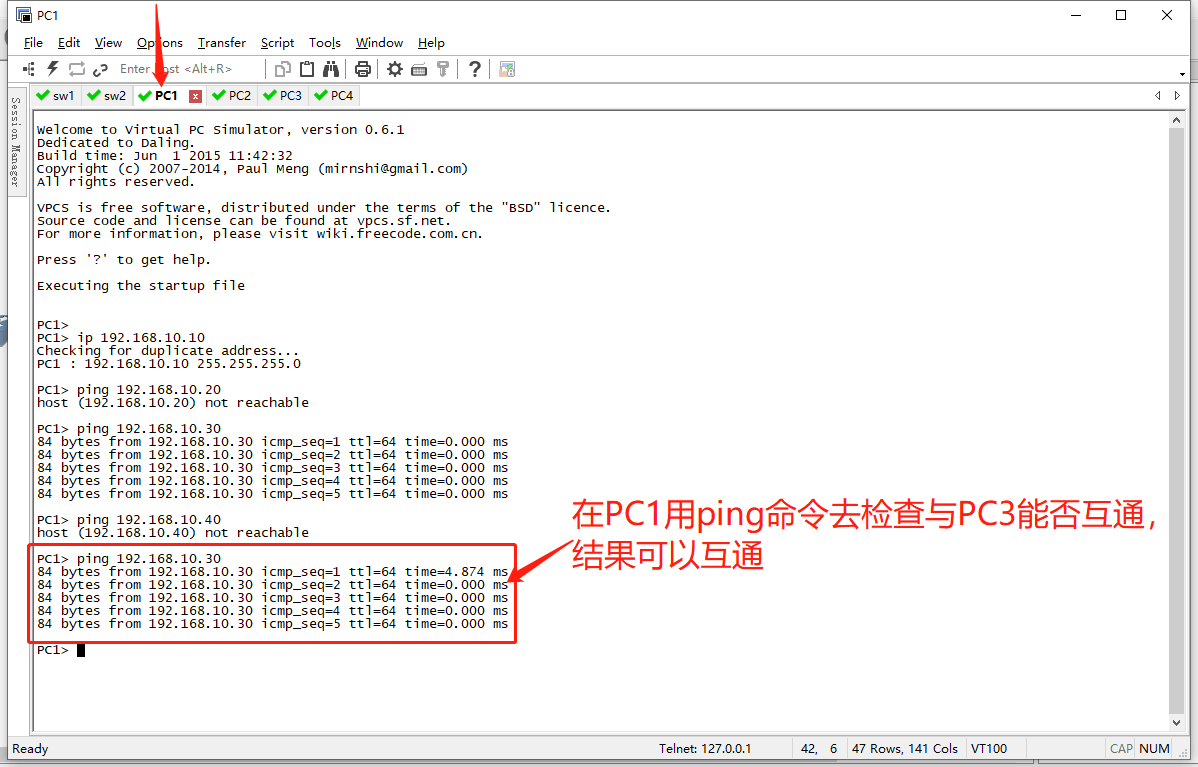

21.用ping命令检查PC1与PC3能否互通，结果显示可以互通检查是否与PC3互通：ping 192.168.10.30

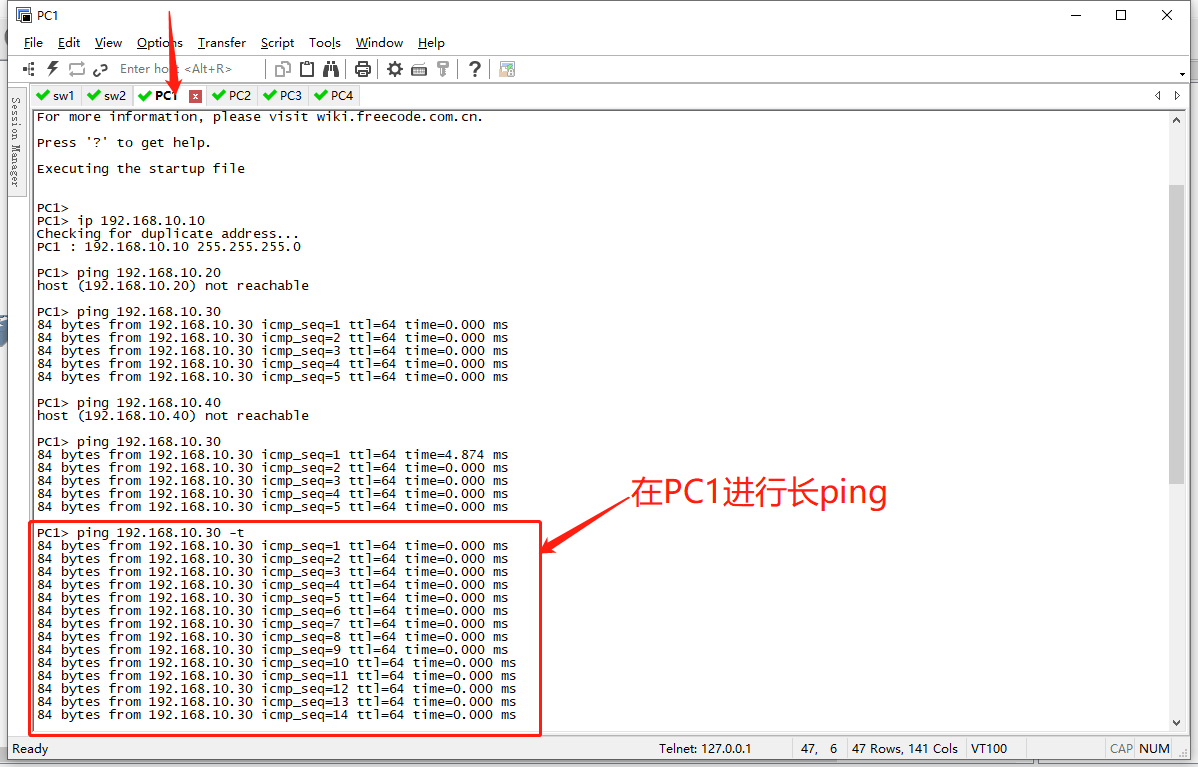

22.用ping命令在PC1中对PC3进行长ping，可以互通长ping：ping 192.168.10.30 -t

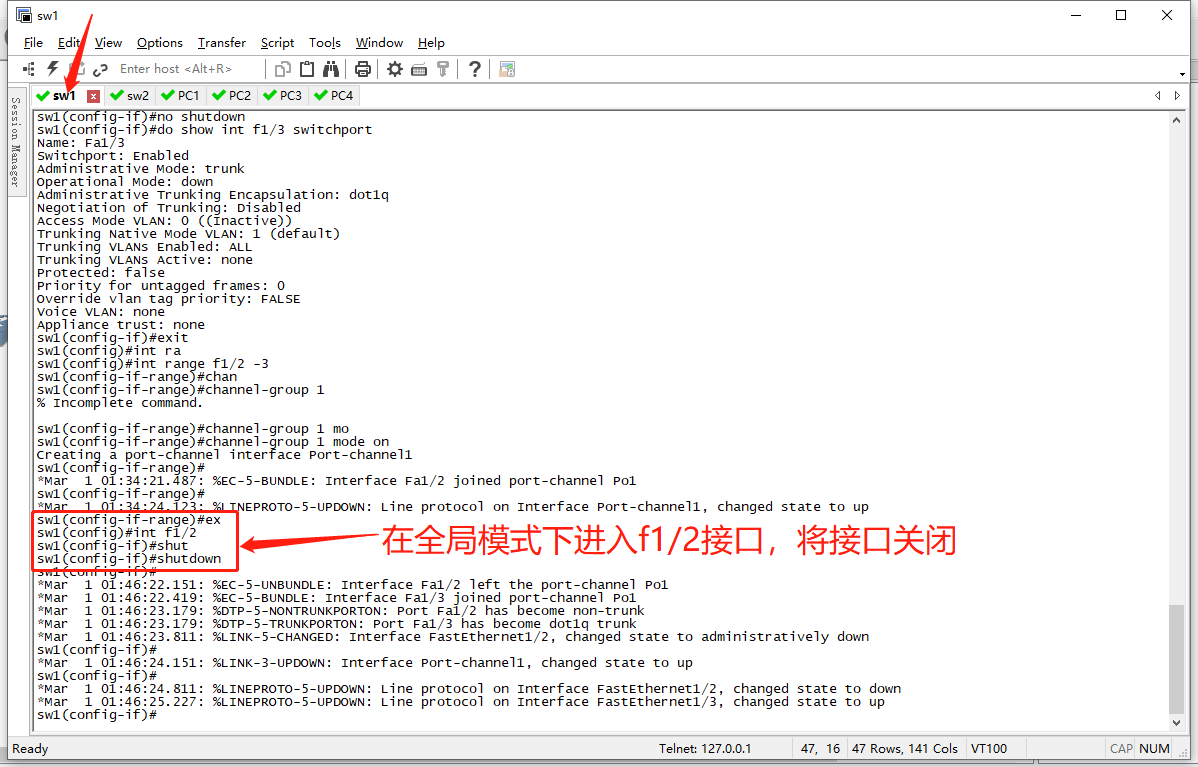

23.在sw1中将接口F1/2关闭
退出：exit
进入F1/2接口：int f1/2
关闭接口：shutdown

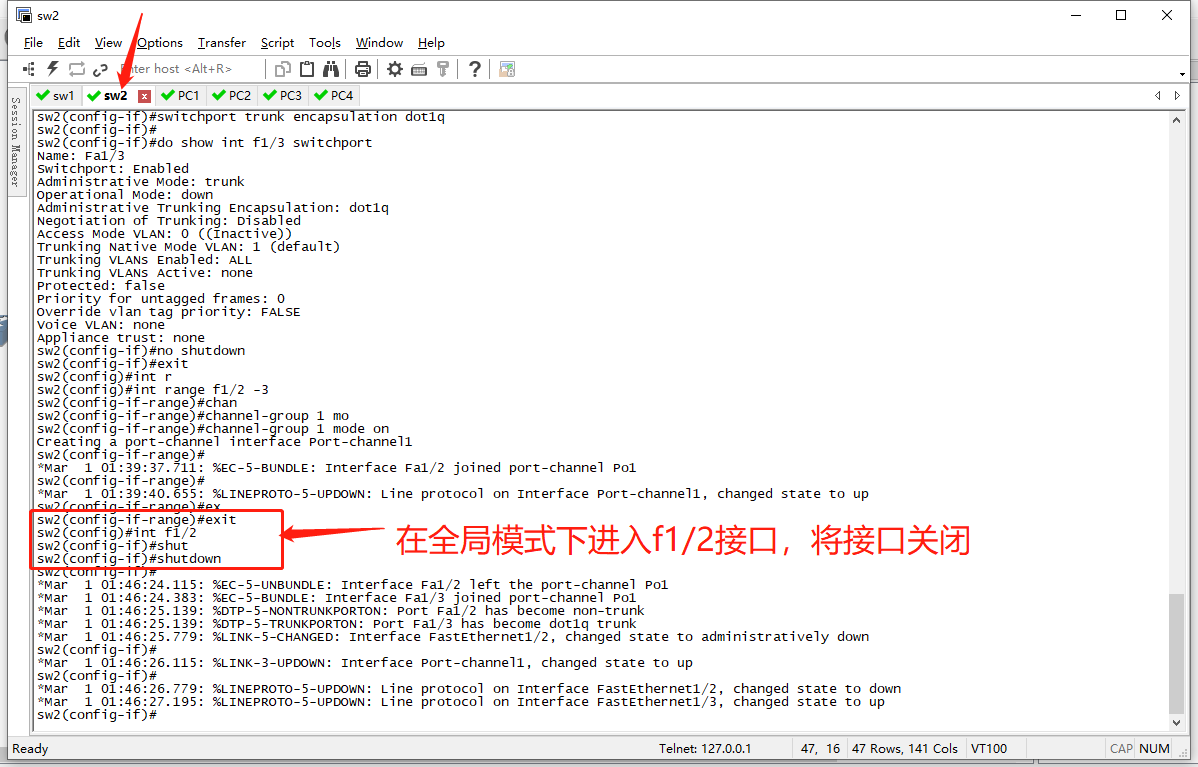

24.在sw2中将接口F1/2关闭
退出：exit
进入F1/2接口：int f1/2
关闭接口：shutdown

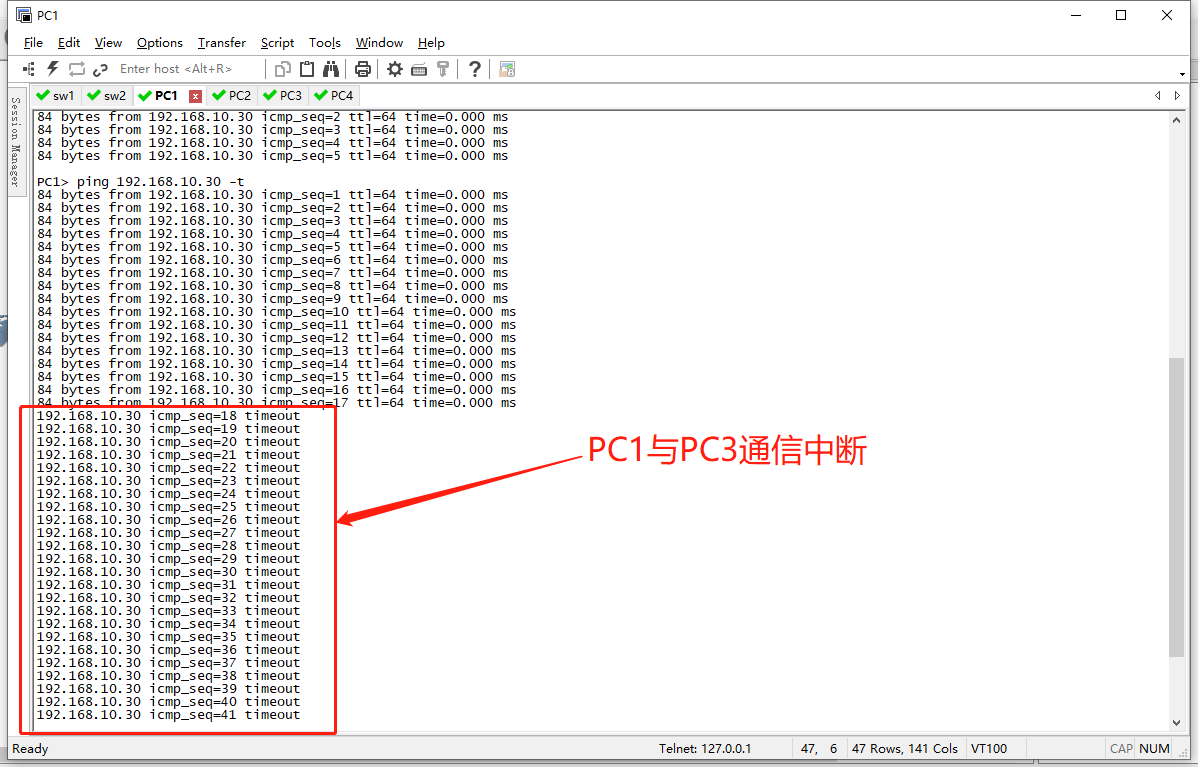

25.进入PC1，长ping信号已经不能互通了

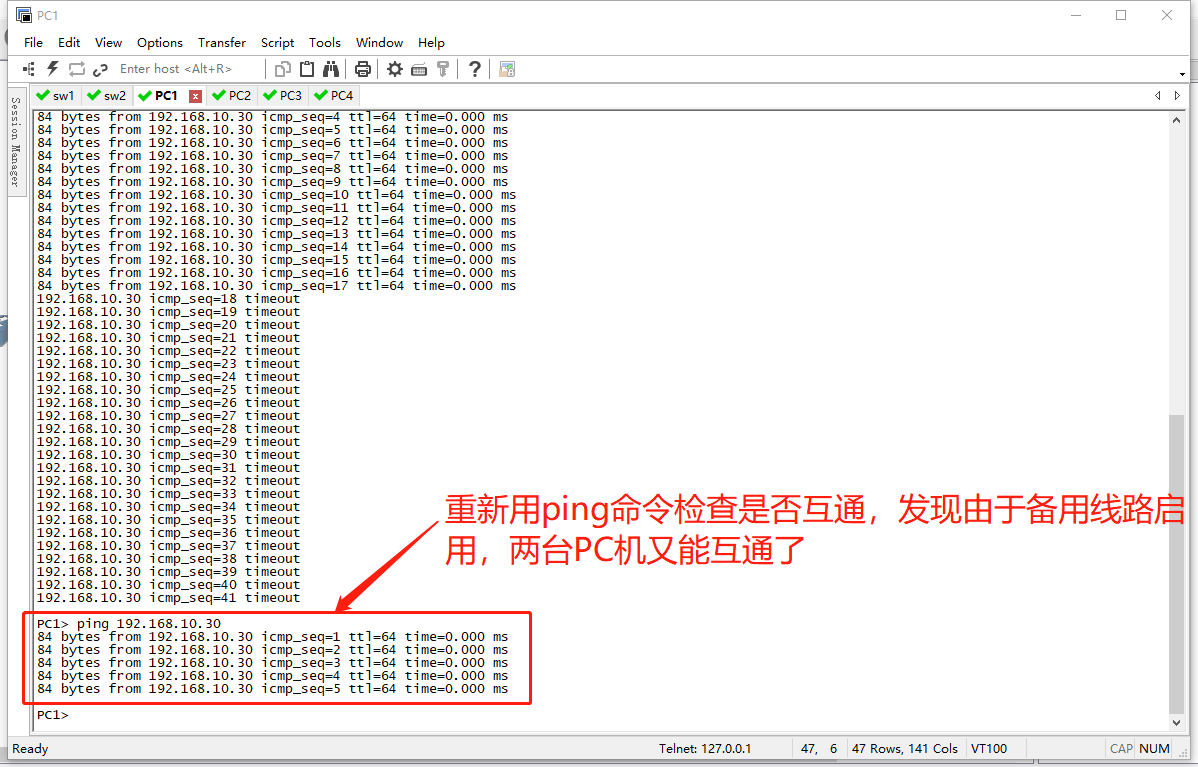

26.重新使用ping命令，检查PC1与PC2能否互通，结果能够互通，因为备用链路保持了通信的正常检查互通：ping 192.168.10.30
