评估板简介
创龙TL437x-EasyEVM是一款基于TI Sitara系列AM4376/AM4379 ARM Cortex-A9高性能低功耗处理器设计的评估板,由核心板与底板组成。核心板经过专业的PCB Layout和高低温测试验证,稳定可靠,可满足各种工业应用环境。
评估板接口资源丰富,引出千兆网口、CAMERA、GPMC、LCD、USB等接口,方便用户快速进行产品方案评估与技术预研。
图 1 评估板正面图1
图 2 评估板正面图2
图 3 评估板侧视图1
图 4 评估板侧视图2
图 5 评估板侧视图3
图 6 评估板侧视图4
典型应用领域
- 通讯管理
- 数据采集
- 人机交互
- 运动控制
- 智能电力
软硬件参数
硬件框图
图 7 评估板硬件框图

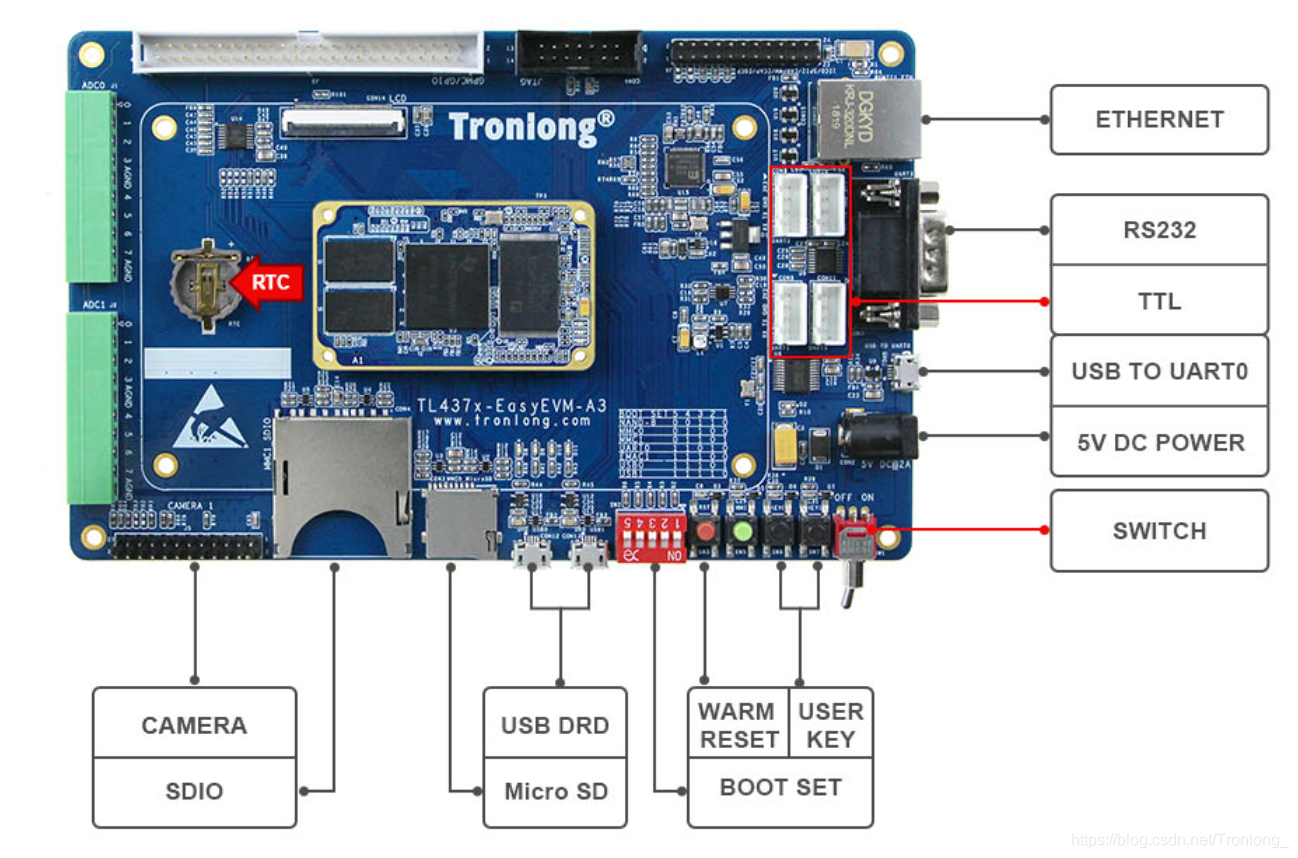

图 8 评估板硬件资源图解1

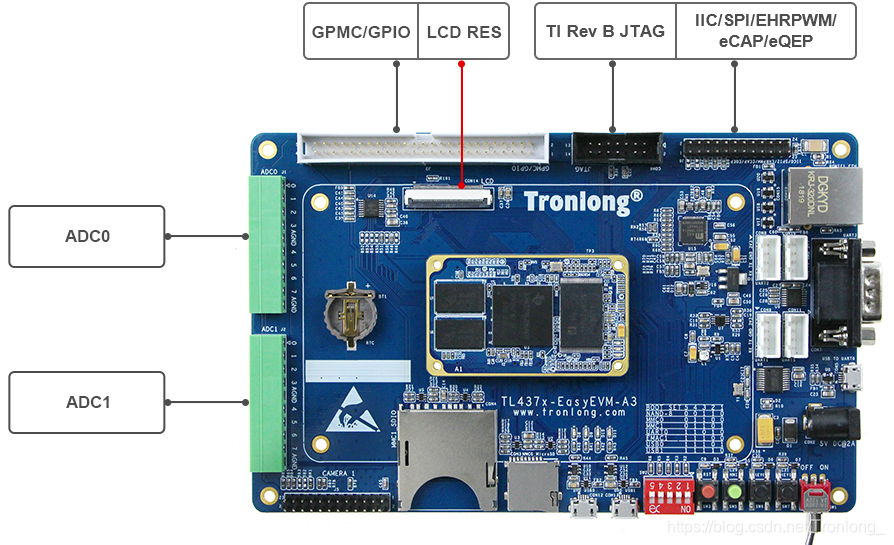

图 9 评估板硬件资源图解2
硬件参数
表 1
CPU |
CPU:TI Sitara AM4376/AM4379 |
ARM Cortex-A9,主频1GHz |
|
2x PRU-ICSS,每个PRU-ICSS子系统含2个PRU(Programmable Real-time Unit)核心,共4个PRU核心,支持EtherCAT等协议(仅限AM4379) |
|
1x SGX530 3D图形加速器(仅限AM4379) |
|
ROM |
512M/1GByte NAND FLASH |
RAM |
512M/1GByte DDR3 |
B2B Connector |
2x 60pin公座B2B连接器,2x 60pin母座B2B连接器,共240pin,间距0.5mm,合高4.0mm |
LED |
2x电源指示灯(核心板1个,底板1个) |
6x用户可编程指示灯(核心板2个,底板4个) |
|
KEY |
1x系统复位按键 |
1x非屏蔽中断按键 |
|
2x用户输入按键 |
|
SD |
1x Micro SD接口 |
1x SDIO接口 |
|
RTC |
1x RTC座,适配纽扣电池CR1220(3V不可充) |
ADC |
2x 8-ch 12-Bit ADC,867K Samples Per Second,10pin 3.81mm绿色端子方式,电压输入范围一般为0~1.8V |
CAMERA |
1x CAMERA,2x 12pin排针方式,间距2.54mm |
DISPLAY |
1x LCD RES电阻触摸屏接口,40pin FFC连接器,间距0.5mm |
USB |
2x USB 2.0 DRD(Dual-Role-Device - Host or Device),Micro USB接口 |
UART |
1x Debug UART,UART0,Micro USB接口 |
1x RS232 UART,UART3,DB9接口 |
|
4x TTL UART,分别为UART1/2/4/5(RX、TX、3V3、GND) |
|
Ethernet |
1x RGMII,RJ45接口,10/100/1000M自适应 |
IO |
1x排针拓展接口,2x 12pin规格,间距2.54mm,包含I2C、SPI、eHRPWM、eCAP、eQEP等拓展信号 |
1x IDC3简易牛角座,2x 25pin规格,间距2.54mm,包含GPMC、GPIO等拓展信号 |
|
JTAG |
1x 14pin TI Rev B JTAG接口,间距2.54mm |
BOOT SET |
1x 5bit启动方式选择拨码开关 |
SWITCH |
1x电源摇头开关 |
POWER |
1x 5V2A直流输入DC-005电源接口,外径5.5mm,内径2.1mm |
软件参数
表 2
ARM端软件支持 |
裸机,Linux-4.9.65,Linux-RT-4.9.65 |
|
CCS版本号 |
CCS6.1 |
|
图形界面开发工具 |
Qt |
|
软件开发套件提供 |
Processor-SDK Linux-RT |
|
驱动支持 |
NAND FLASH |
DDR3 |
SPI FLASH |
I2C FRAM |
|
MMC/SD |
ADC |
|
USB 2.0 |
CMOS Sensor OV2659 |
|
LED |
BUTTON |
|
RS232 |
RS485 |
|
AUDIO TLV320AIC3106 |
Ethernet KSZ9031 RGMII |
|
CAN |
7in Touch Screen LCD(Cap) |
|
4.3in Touch Screen LCD(Res) |
7in Touch Screen LCD(Res) |
|
HDMI OUTPUT SIL9022ACNU |
RTC |
|
USB Mouse |
USB GPS |
|
USB CAMERA |
USB WIFI |
|
USB 4G |
|
开发资料
- 提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片Datasheet,缩短硬件设计周期;
- 提供系统烧写镜像、内核驱动源码、文件系统源码,以及丰富的Demo程序;
- 提供完整的平台开发包、入门教程,节省软件整理时间,上手容易。
开发例程主要包括:
- 裸机开发例程
- Linux应用开发例程
- Qt开发例程
- EtherCAT开发例程
电气特性
工作环境
表 3
环境参数 |
最小值 |
典型值 |
最大值 |
核心板工作温度 |
-40°C |
/ |
85°C |
核心板工作电压 |
/ |
5V |
/ |
评估板工作电压 |
/ |
5V |
/ |
功耗测试
表 4
类别 |
电压典型值 |
电流典型值 |
功耗典型值 |
核心板 |
5V |
193mA |
0.97W |
评估板 |
5V |
314mA |
1.57W |
备注:功耗测试数据与具体应用场景有关,测试数据仅供参考。
机械尺寸图
表 5
|
核心板 |
评估底板 |
PCB尺寸 |
58mm*35mm |
175mm*110mm |
PCB层数 |
8层 |
2层 |
板厚 |
1.6mm |
1.6mm |
安装孔数量 |
4个 |
12个 |
图 10 核心板机械尺寸图(顶层透视图)

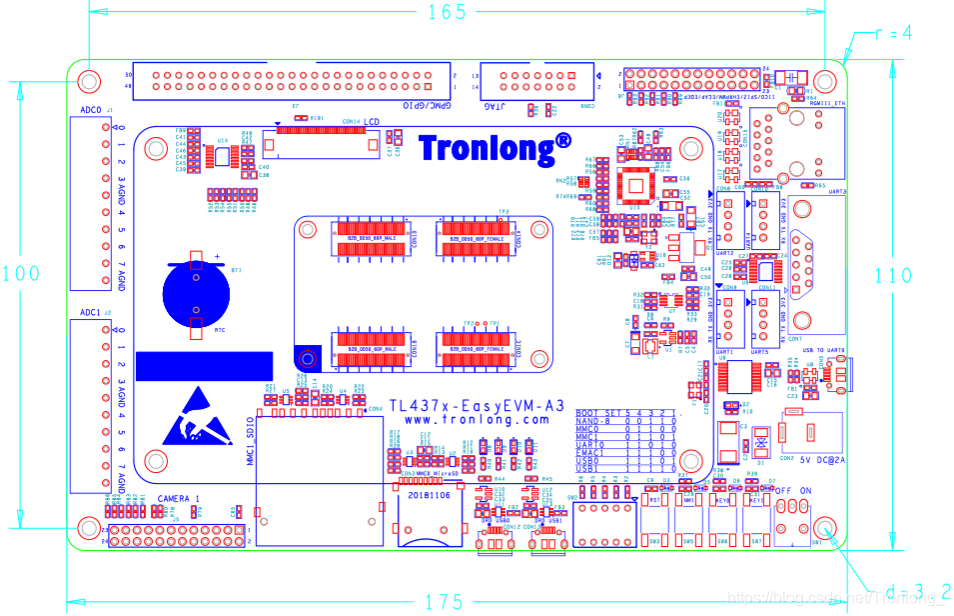

图 11 评估底板机械尺寸图
