常用的Spring Cloud体系架构
系统部署采用阿里云平台，采用的技术架构为SpringCloud.

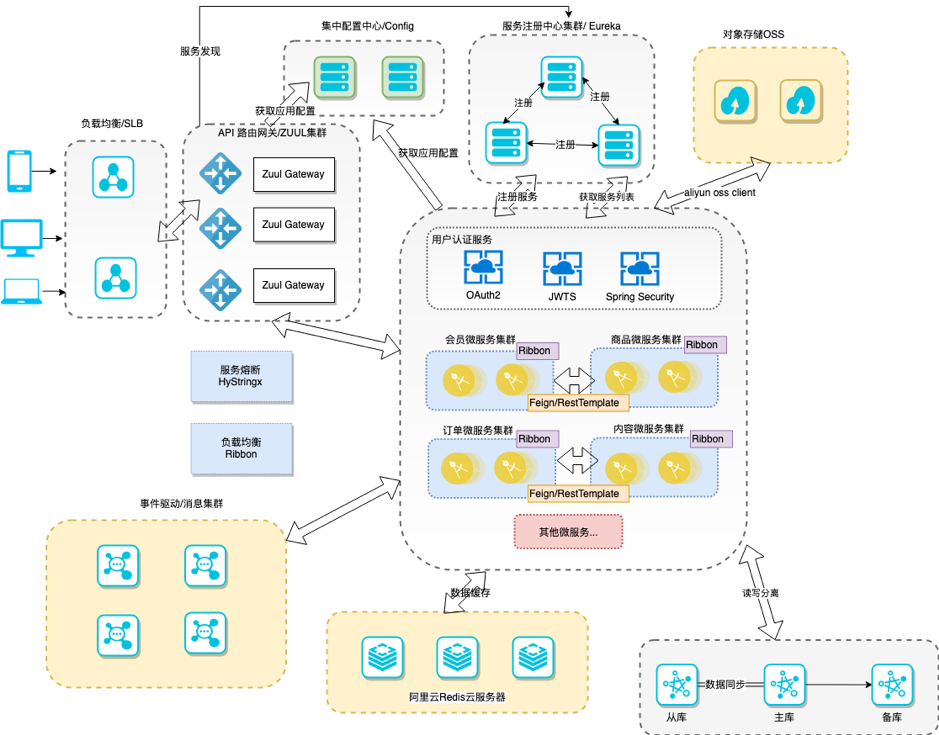

采用在线阿里云架构制图工具: Freedgo Design 地址：https://www.freedgo.com, 具体架构如下：
整体架构
主要居于Spring Cloud的分布式微服务架构。主要功能包括：
服务注册发现中心（Eureka server）
通过服务发现可以抽象出部署服务的物理位置如IP，服务调用通过了逻辑名称而不是实际的物理位置，同时服务发现也处理了注册和注销。
服务配置中心（config server）
通过集中式的服务来处理应用程序配置数据。做到无论启动多少个微服务实例，这些实例始终使用相同的配置，同时服务的配置可以和微服务系统分离
服务网关（ZUUL）
通过ZUUL网关，可以强制执行一些功能如内容过滤，路由转发，过滤器等等
Spring Sleuth & ZIPKIN（分布式服务跟踪）
通过Sleuth 相关ID进行全链路跟踪，可以分析服务调用的性能
事件驱动及异步消息
用于处理异步事件如短消息推送，邮件发送等。
用户认证中心（auth2）
ZUUL网关
ZUUL网关主要的功能
路由及过滤器设置
通常在ZUUL网关设置过滤器包括前置过滤器、后置过滤器、路由过滤器，可以自定义一些逻辑，在大多数情况下，这种自定义逻辑用于强制执行一组一致的应用程序策略，如安全性、日志记录和对所有服务的跟踪等等。

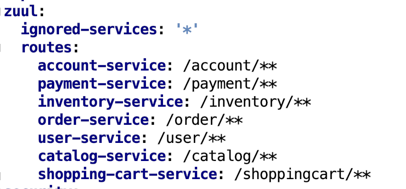

路由的设置可以指定路由地址URL对应的微服务如下图：
服务注册与发现：
ZUUL网关服务器通过注册到Eureka服务器，实现了Eureka上注册的微服务的发现从而转发用户的请求到各应用模块，网关服务器中Ribbon同时会缓存微服务相关信息以减少对EureKa访问。
微服务应用
Oauth2授权访问
ZUUL网关负责请求的路由转发，Request请求不仅仅来在用户浏览器，有可能是微服务之间的相互调用。
登录用户请求或服务之前调用会在request请求头中携带Authorization 头信息来表示当前用户的身份信息，
Http Restful Api
微服务应用采用 Spring RestController 对外发布 Http Restful Api服务，
微服务之间的调用
微服务之间相互调用而不必知道被调用者所在位置是通过Eureka服务发现实现，当微服务启动时会注册自己到Eureka服务中心，服务消费者可以使 Ribbon 来进行交互。有三种方式的调用：
- Spring DiscoveryClient
- 启用了 RestTemplate 的 Spring DiscoveryClient
- 通过 Netflix Feign 客户端方式
部署方案(docker)
采用Docker通过spotify 的docker-maven-plugin工具进行docker image进行打包镜像
灰度测试
通过ZUUL的过滤对新上线的服务做路由的权重算法，做到限流，A/B测试。
平台开发
- 开发语言：java，Java是一种可以撰写跨平台应用程序的面向对象的程序设计语言。
- 开发工具：eclipse，Eclipse 是一个开放源代码的、基于Java的可扩展开发平台。就其本身而言，它只是一个框架和一组服务，用于通过插件组件构建开发环境。
- 主要使用的开源软件
| 软件 | 功能 | 版本 |
|---|---|---|
| JDK | JAVA开发SDK包 | 1.8 以上 |
| Ubuntu | Linux服务器操作系统 | 14 |
| MySQL | 数据库 | 5.7+ |
| Maven | java 项目构建工具 | 4.0 |
| Spring Framework | 系统架构 | 5.0以上 |
| Spring cloud | 分布式微服务 | 2.0+ |
| kafka | 消息订阅发布框架 | |
| Redis | 高性能Key value存储 | |
| Docker |
