音视频学习入门技术文章连载：

在前面的文章中已经介绍完 SDL 显示窗口、消息循环和事件响应这些基础内容，有了这些基础就可以进行功能性开发了。

本篇的主要内容是利用 SDL 加载并显示一张图片，然后再去进行更多的音视频操作。

SDL2_Image 配置

之前写过两篇 libpng 和 libjpeg-turbo 编译与实践的文章：

有需要的可以去翻阅一下。

在 SDL 中加载 png 或者 jpeg 图片用不到上面两个库了，需要用到 SDL 特定的图片库 SDL_Image ，执行以下命令去下载：

brew install sdl2_image

我用的版本是 2.0.5 ，也是目前最新的版本，之后我们要在 CMake 中去配置它。

CMake 工程配置

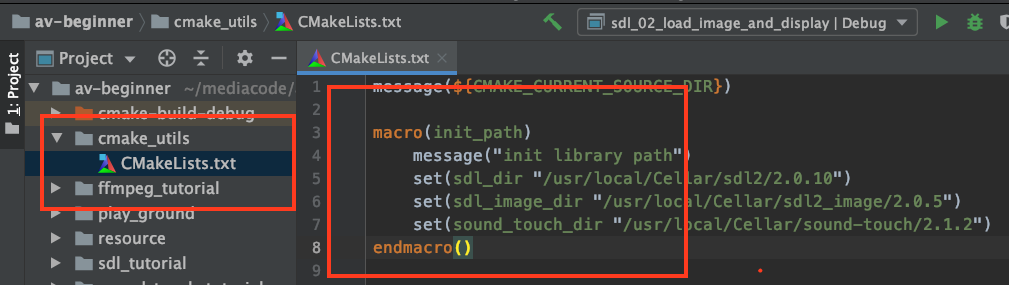

对 av-beginner 项目的 CMake 配置做了一些改动，创建了一个 cmake_utils 的目录，在该目录下创建了一个 CMakeLists.txt ，里面存放一些自定义的函数，专门用来做开源库的链接加载工作，如下图红框内容所示：

定义了一个 init_path 的宏，宏的功能和函数是有些类似的，在里面定义了不同开源库的路径变量，后续只要引用这些变量就好了。如果你的电脑上路径不同，修改这里的宏定义就行。

如果对 CMake 的操作不熟悉的话，建议阅读之前写过的文章，涵盖了很多基础操作。

Android NDK 开发之 CMake 必知必会

当下载了 SDL_Image 之后，找到它的路径，把它的库加载到 CMake 链接目录中来，也就是要调用 link_directories 方法，这里同样可以定义一个宏：

macro(link_sdl_image)
    message("link sdl image library and path is ${sdl_image_dir}")
    include_directories(${sdl_image_dir}/include/SDL2)
    link_directories(${sdl_image_dir}/lib)
endmacro()

之后就需要把目标执行文件或者目标库与 SDL_Image 开源库关联起来，也就是 target_link_libraries 方法，同样定义一个宏：

macro(target_link_sdl_image name)
    message("${name} link sdl image")
    target_link_libraries(${name}
            SDL2_image
            )
endmacro()

这个宏有个参数 name ，它就是要链接的目标文件 target 。

对于 SDL 库或者其他库，也可以创建类似的宏，具体在源码中能看到。

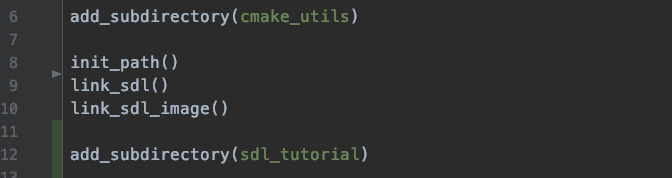

在完成了 SDL_Image 的 CMake 配置之后，就需要在工程的主 CMakeLists.txt 文件中把它包含进去，现在还只是在 cmake_utils 目录中，这样是引用不到宏的。

通过 add_subdirectory 方法将定义的功能添加进来，接下来就可以使用了。

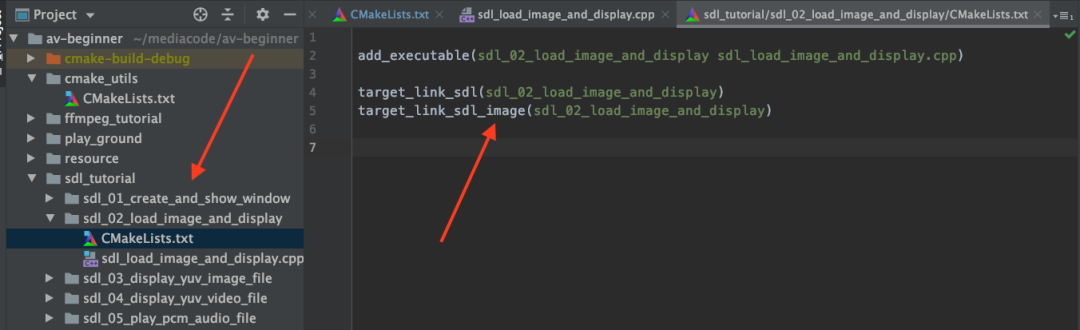

同时，对于 SDL 项目代码，单独创建一个文件夹去存放，再根据每个小项又划分文件夹：

如上图所示，针对每个小项又有单独的 CMakeLists.txt 配置文件，在里面按需执行动态库的关联就好了。

经过以上的工程配置整改，对于后续的开发模块划分是很有帮助的，不仅便于添加各种开源库，更利于去单个编译项目。

后续添加的库都会按照这个模式进行添加。

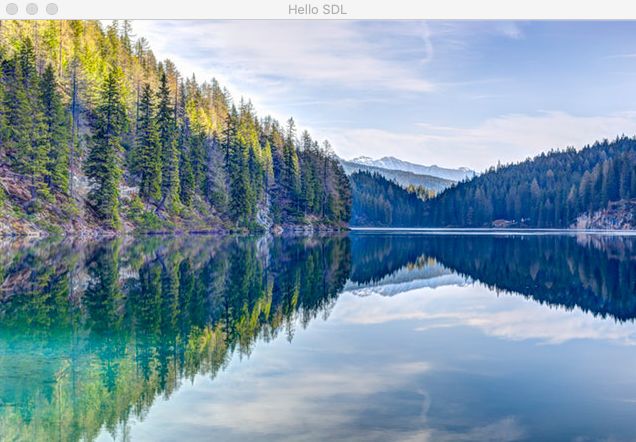

SDL_Image 加载图片并显示

完成了配置之后，就可以进行 SDL_Image 的开发了，整个开发流程比较简单。

前面的文章中我们创建并展示了 SDL_Window，SDL_Window 内有一个叫做 SDL_Surface 的结构，实际上它才是最终渲染展示的。

我们加载一张图片，并将图片转换成 SDL_Surface ，然后把图片对应的 SDL_Surface 转换到 SDL_Window 对应的 SDL_Surface ，再更新一下 SDL_Window 的 SDL_Surface 内容，渲染到屏幕就好了。

核心代码如下所示：

    // 得到 SDL_Window 的 SDL_Surface
    SDL_Surface *pWindowSurface = SDL_GetWindowSurface(pWindow);
// 根据图片创建一个 SDL_Surface
    SDL_Surface *pImageSurface = IMG_Load(image_path.c_str());
bool bQuit = false;
    SDL_Event windowEvent;
while (!bQuit){
while (SDL_PollEvent(&windowEvent)){
switch (windowEvent.type){
case SDL_QUIT:
                    bQuit = true;
break;
default:
break;
            }
        }
// 将 pImageSurface 的内容传输到 上
        SDL_BlitSurface(pImageSurface, nullptr,pWindowSurface,nullptr);
// 上屏操作，将 Surface 内容显示到屏幕上
        SDL_UpdateWindowSurface(pWindow);
    }
