动态刻度可视化组件实现

前言

之前有个网友问我了一个很有价值的问题, 有关实现数据可视化的问题, 但是这个可视化问题不是一般的柱状图, 折现图之类的,而是不规则刻度的数据可视化.所以笔者思考了一下决定自己实现一个动态刻度可视化组件的方案, 来解决这一类的需求.

正文

最初的需求是这样的:

我们只需要输入文字, 数值比例, 就能生成如上图所示的刻度图.但是作为一名有追求的程序员, 需要对问题抽象化, 形成通用的解决方案,所以我们开始重组需求:

由上图我们可以拆解为一下几个需求点:

支持数值自定义
数值单位自定义
支持刻度组件宽度自定义
支持刻度线数量自定义
支持刻度变化幅度自定义
传入已有进度比例,即激活区范围
支持刻度样式自定义
支持数值样式自定义
支持自定义说明文本以及说明文本自定义

以上就是笔者挖掘的通用需求,当然有其他需求也可以渐进的增加.

确认了以上需求之后,我们开始选择技术选型, 笔者之前常用的技术栈是vue和react,所以接下来我们初步确认该组件采用如下技术方案:

react + typescript + umi-library

如果大家擅长使用vue, 也可以, 笔者之前也写过如何搭建vue的组件库相关的文章,感兴趣可以学习了解一下, 其本质思想是一致的.

接下来我们开始实现动态刻度可视化组件. 如果对umi不熟悉的,可以参考笔者之前写的文章从0到1教你搭建前端团队的组件系统（高级进阶必备）.

1. 定义基本属性类型

由以上需求分析我们可以定义如下的属性类型:




   export interface TickerProps {
  width: number;
  maxHeight: number;
  percent: number;
  text: string;
  value: number;
  showValue: boolean;
  unit: string;
  lineNum: number;
  defaultColor: string;
  activeColor: string;
  textStyle: object;
  valueStyle: object;
}






复制代码

2. 组件整体结构




   const Ticker: React.FC<TickerProps> = function(props:TickerProps) {
const {
    width = 100,
    maxHeight = 10,
    percent = 50,
    value,
    text = '瞬时能见度',
    showValue = true,
    unit = 'M',
    lineNum = 12,
    defaultColor = '#06c',
    activeColor = 'red',
    valueStyle,
    textStyle
  } = props
return (
<div className="ticker">
      {
        showValue &&
<div className="value" style={valueStyle}>
          { value || 0 } <span className="unit">{ unit }</span>
</div>
      }
<div className="tickerGraph">
<div className="tickerLine">

</div>
<div className="tickerBar"></div>
</div>
      {
        !!text && <div className="text">{ text }</div>
      }
</div>
  );
};

export default Ticker;






复制代码

3. 视图搭建

有关刻度可视化我们完全采用dom实现, 所以这里笔者具体分析一下如何实现刻度视图:

上图的思路就是用一个个dom来组装成随机刻度图形,所以我们只要利用css实现这个形状, 也就成功了一半.至于激活状态,我们会根据传入的数据量来决定激活范围,接下来会介绍如何渲染激活的刻度,也就是上图的红色区域.

4.特殊功能实现

因为该组件很多功能在搭建结构之后已经实现了, 这里我们唯一关注的就是css和js长度计算的问题, css实现方案有很多, 这里就不具体介绍了, 笔者这里重点介绍一下如何实现指定范围的随机高度:




   // 生成指定范围的随机高度
const random = (min:number, max:number):number => {
return min + Math.random() * (max - min)
}






复制代码

动态刻度条的随机高度我们就是利用以上函数实现的, 刻度条内部实现如下:




   <div className="tickerLine" style={{borderBottomColor: defaultColor}}>
  {
    new Array(lineNum).fill(0).map((item:number, i: number) => {
      let isActive = (i + 1) <= Math.floor(lineNum * percent / 100)
      return <span
               className="tick"
               style={{
                 height: random(3, maxHeight) + 'px', left: (gap + 2) * i + 'px',
                 backgroundColor: isActive ? activeColor : defaultColor
                }}>
             </span>
    })
  }
</div>






    复制代码

gap为刻度之间的间距, 由于计算刻度的位置需要一点几何知识, 公式如下:




   W = Lw * lineNum + gap * ( lineNum - 1)






复制代码

其中 W表示刻度总宽度, Lw为刻度线宽度, lineNum为刻度线数量.

还有一个注意点就是激活态, 笔者使用如下函数来判断刻度是否具有激活状态:




   let isActive = (i + 1) <= Math.floor(lineNum * percent / 100)






    复制代码

这块也非常好理解, 也就是我们传入的比率乘以线的总数量,即可求出哪些刻度线是需要激活的.

以上细节实现完成之后,我们就可以来实现有点意思的刻度可视化方案啦, 如下展示的demo:

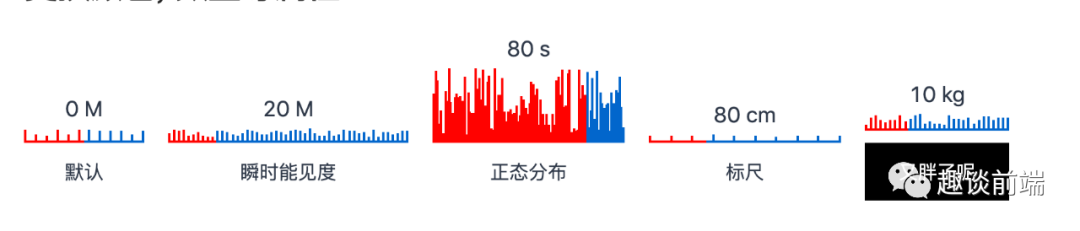

可见度测量

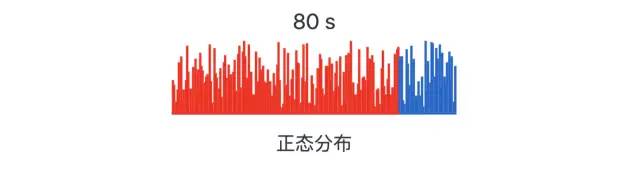

正态分布模型

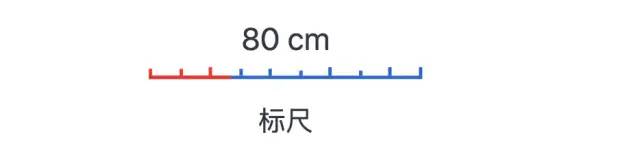

标尺

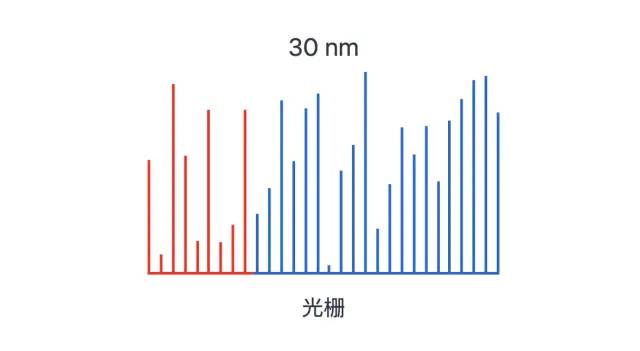

光栅

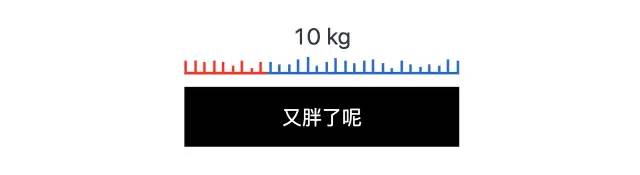

自定义文本样式

github地址

https://github.com/MrXujiang/ticker
