漫谈数据仓库之维度建模

0x00 前言

下面的内容，是笔者在学习和工作中的一些总结，其中概念性的内容大多来自书中，实践性的内容大多来自自己的工作和个人理解。由于资历尚浅，难免会有很多错误，望批评指正！

概述

数据仓库包含的内容很多，它可以包括架构、建模和方法论。对应到具体工作中的话，它可以包含下面的这些内容：

以Hadoop、Spark、Hive等组建为中心的数据架构体系。
各种数据建模方法，如维度建模。
调度系统、元数据系统、ETL系统、可视化系统这类辅助系统。

我们暂且不管数据仓库的范围到底有多大，在数据仓库体系中，数据模型的核心地位是不可替代的。为什么要数据仓库建模？

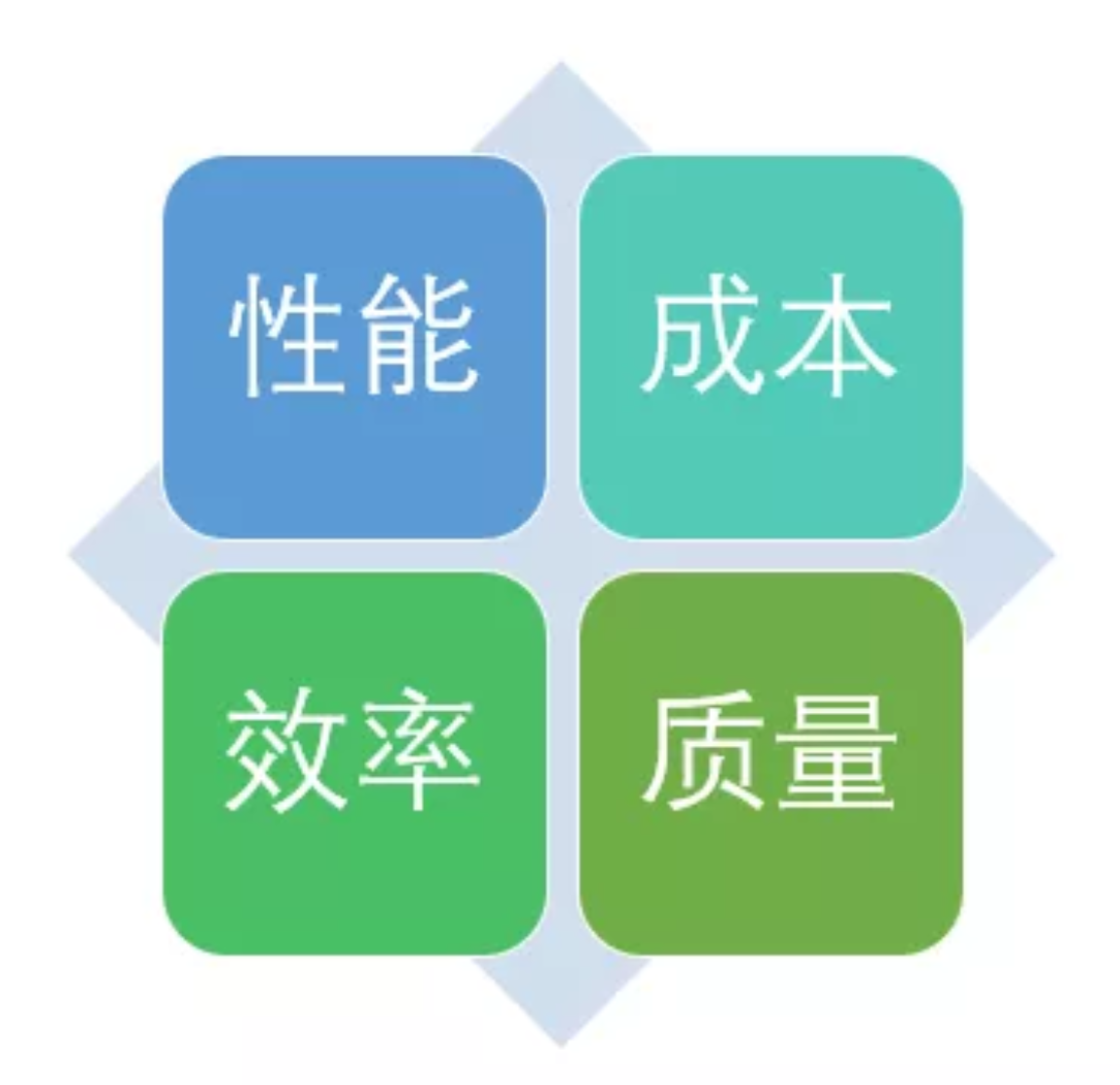

数据模型是数据组织和存储方法，它强调从业务、数据存取和使用角度合理存储数据。有了适合业务和基础数据存储环境的模型，那么大数据就能获得以下好处：

性能：良好的数据模型能帮助我们快速查询所需要的数据，减少数据的 I/O 吞吐。
成本：良好的数据模型能极大地减少不必要的数据冗余，也能实现计算结果复用，极大的降低大数据系统中的存储和计算成本。
效率：良好的数据模型能极大地改善用户使用数据的体验，提高使用数据的效率。
质量：良好的数据模型能改善数据统计口径的不一致性，减少数据计算错误的可能性。

因此，下面的将详细地阐述数据建模中的典型代表：维度建模，对它的的相关理论以及实际使用做深入的分析。

文章结构

本文将按照下面的顺序进行阐述：

先介绍比较经典和常用的数据仓库模型，并分析其优缺点。
详细介绍维度建模的基本概念以及相关理论。
为了能更真切地理解什么是维度建模，我将模拟一个大家都十分熟悉的电商场景，运用前面讲到的理论进行建模。
理论和现实的工作场景毕竟会有所差距，这一块，我会分享一下企业在实际的应用中所做出的取舍。

0x01 经典数据仓库模型

下面将分别介绍四种数据仓库模型，其中前三种模型分别对应了三本书：《数据仓库》、《数据仓库工具箱》和《数据架构大数据数据仓库以及Data Vault》，这三本书都有中文版，非常巧的是，我只有三本数据仓库的书，正好对应了这三种理论。

Anchor模型我并不是特别熟悉，放在这里以供参考。

一、实体关系（ER）模型

数据仓库之父Immon的方法从全企业的高度设计一个3NF模型，用实体加关系描述的数据模型描述企业业务架构，在范式理论上符合3NF，它与OLTP系统中的3NF的区别，在于数据仓库中的3NF上站在企业角度面向主题的抽象，而不是针对某个具体业务流程的实体对象关系抽象，它更多的是面向数据的整合和一致性治理，正如Immon所希望达到的：“single version of the truth”。

但是要采用此方法进行构建，也有其挑战：

需要全面了解企业业务和数据
实施周期非常长
对建模人员的能力要求也非常高

二、维度模型

维度模型是数据仓库领域另一位大师 Ralph Kimall 所倡导，他的《The DataWarehouse Toolkit-The Complete Guide to Dimensona Modeling，中文名《数据仓库工具箱》，是数据仓库工程领域最流行的数仓建模经典。维度建模以分析决策的需求出发构建模型，构建的数据模型为分析需求服务，因此它重点解决用户如何更快速完成分析需求，同时还有较好的大规模复杂查询的响应性能。

典型的代表是我们比较熟知的星形模型，以及在一些特殊场景下适用的雪花模型。

三、DataVault

DataVault是Dan Linstedt发起创建的一种模型方法论，它是在ER关系模型上的衍生，同时设计的出发点也是为了实现数据的整合，并非为数据决策分析直接使用。它强调建立一个可审计的基础数据层，也就是强调数据的历史性可追溯性和原子性，而不要求对数据进行过度的一致性处理和整合；同时也基于主题概念将企业数据进行结构化组织，并引入了更进一步的范式处理来优化模型应对源系统变更的扩展性。

它主要由：Hub（关键核心业务实体）、Link（关系）、Satellite（实体属性） 三部分组成。

四、Anchor模型

Anchor模型是由Lars. Rönnbäck设计的，初衷是设计一个高度可扩展的模型，核心思想：所有的扩展只是添加而不是修改，因此它将模型规范到6NF，基本变成了K-V结构模型。

Anchor模型由：Anchors 、Attributes 、Ties 、Knots 组成，相关细节可以参考《AnchorModeling-Agile Information Modeling in Evolving Data Environments》

建模步骤

建模步骤分为三个阶段：

高层阶段：一个高度抽象的模型，描述主要的主题以及主题间的关系，用于描述企业的业务总体概况。
中层模型：在高层模型的基础上，细化主题的数据项。
物理模型：也叫做底层模型，在中层模型的基础上，考虑物理存储，同时基于性能和平台特点进行物理属性的设计，也可能做一些表的合并、分区的设计等。

0x02 维度建模

一、什么是维度建模

维度模型是数据仓库领域大师Ralph Kimall所倡导，他的《数据仓库工具箱》，是数据仓库工程领域最流行的数仓建模经典。维度建模以分析决策的需求出发构建模型，构建的数据模型为分析需求服务，因此它重点解决用户如何更快速完成分析需求，同时还有较好的大规模复杂查询的响应性能。

我们换一种方式来解释什么是维度建模。学过数据库的童鞋应该都知道星型模型，星型模型就是我们一种典型的维度模型。我们在进行维度建模的时候会建一张事实表，这个事实表就是星型模型的中心，然后会有一堆维度表，这些维度表就是向外发散的星星。那么什么是事实表、什么又是维度表吗，下面会专门来解释。

二、维度建模的基本要素

维度建模中有一些比较重要的概念，理解了这些概念，基本也就理解了什么是维度建模。

1. 事实表

发生在现实世界中的操作型事件，其所产生的可度量数值，存储在事实表中。从最低的粒度级别来看，事实表行对应一个度量事件，反之亦然。

额，看了这一句，其实是不太容易理解到底什么是事实表的。

比如一次购买行为我们就可以理解为是一个事实，下面我们上示例。

图中的订单表就是一个事实表，你可以理解他就是在现实中发生的一次操作型事件，我们每完成一个订单，就会在订单中增加一条记录。

我们可以回过头再看一下事实表的特征，在维度表里没有存放实际的内容，他是一堆主键的集合，这些ID分别能对应到维度表中的一条记录。

2. 维度表

每个维度表都包含单一的主键列。维度表的主键可以作为与之关联的任何事实表的外键，当然，维度表行的描述环境应与事实表行完全对应。维度表通常比较宽，是扁平型非规范表，包含大量的低粒度的文本属性。

我们的图中的用户表、商家表、时间表这些都属于维度表，这些表都有一个唯一的主键，然后在表中存放了详细的数据信息。

0x03 实践

下面我们将以电商为例，详细讲一下维度建模的建模方式，并举例如果使用这个模型（这点还是很重要的）。

一、业务场景

假设我们在一家电商网站工作，比如某宝、某东。我们需要对这里业务进行建模。下面我们分析几点业务场景：

电商网站中最典型的场景就是用户的购买行为。
一次购买行为的发起需要有这几个个体的参与：购买者、商家、商品、购买时间、订单金额。
一个用户可以发起很多次购买的动作。

好，基于这几点，我们来设计我们的模型。

二、模型设计

下面就是我们设计出来的数据模型，和之前的基本一样，只不过是换成了英文，主要是为了后面写sql的时候来用。

我就不再解释每个表的作用了，现在只说一下为什么要这样设计。

首先，我们想一下，如果我们不这样设计的话，我们一般会怎么做？

如果是我，我会设计下面这张表。你信不信，我能列出来50个字段！其实我个人认为怎么设计这种表都有其合理性，我们不论对错，单说一下两者的优缺点。

先说我们的维度模型：

数据冗余小（因为很多具体的信息都存在相应的维度表中了，比如用户信息就只有一份）
结构清晰（表结构一目了然）
便于做OLAP分析（数据分析用起来会很开心）
增加使用成本，比如查询时要关联多张表
数据不一致，比如用户发起购买行为的时候的数据，和我们维度表里面存放的数据不一致

再说我们这张大款表的优缺点：

业务直观，在做业务的时候，这种表特别方便，直接能对到业务中。
使用方便，写sql的时候很方便。
数据冗余巨大，真的很大，在几亿的用户规模下，他的订单行为会很恐怖
粒度僵硬，什么都写死了，这张表的可复用性太低。

三、使用示例

数据模型的建立必须要为更好的应用来服务，下面我先举一个例子，来切实地感受一下来怎么用我们的模型。

需求：求出2016年在帝都的男性用户购买的LV品牌商品的总价格。

实现：

  SELECT
    SUM(order.money)
  FROM
    order,
    product,
    date,
    address,
    user,
  WHERE
    date.year = '2016'
    AND user.sex = 'male'
    AND address.province = '帝都'
    AND product.name = 'LV'
