matlab 初级画图

1.plot（）

　　plot(x,y) plots each vector pairs (x,y)

　　画图函数画出每个点每组变量

　　plot (y) plots each vector pairs(x,y),where x=[1...n],n=length(y)

　　仅有一个变量时仅画出当x=整数点时的对应y值得点

example:

　　plot (cos(0:pi/20:2*pi));

　　从0-2π 间隔为pi/20的那些cos值

　　x=0:1/1000:2*pi; 1/1000为步进值越小越光滑

　　y=sin(x);　　

　　plot(x,y);

保持当前图的基础上再另加其他的图需要用到指令 hold on

　　关闭功能为hold off
例如 hold on

　　plot(sin(0:2pi));

　　plot(cos(0:2pi));

　　hold off

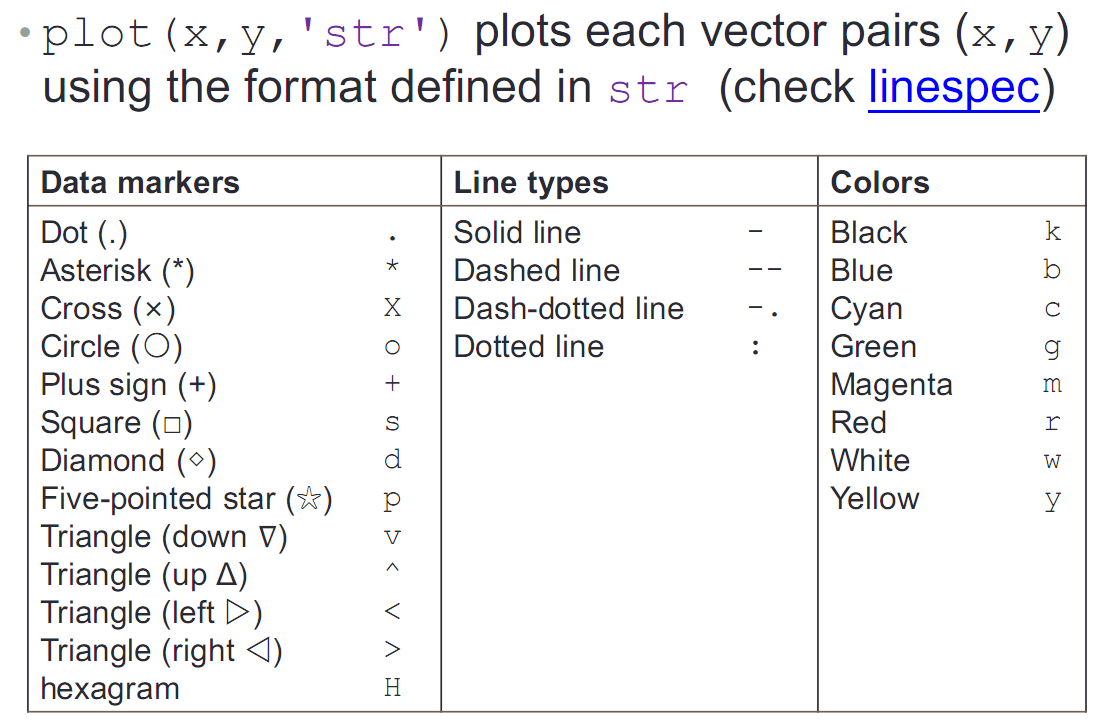

　plot style

hold on

plot (cos(0:pi/20:2*pi),'or'); 对照上表中 or表示红色的圆圈

plot(sin(0:pi/20:2*pi).'xg'); xg 表示绿色的XX

hold off

如下图所示

legend（）图例

　　1.add legend to graph

　　　　legend('L1',....)

　　1.position adjustment 位置调节

　　例如：

　　　　x=0:0.05:4*pi;

　　　　y=sin(x);

　　　　h=cos(x);

　　　　w=1./(1+exp(-x));

　　　　g=(1/(2*pi*2)^0.5).*exp((-1.*(x-2*pi).^2)./(2*2^2));

　　　　plot(x,y,'bd-',x,h,'gp:',x,w,'ro-',x,g,'c^-');

　　　　legend('sin(x)','cos(x)','Sigmoid','Gauss function');

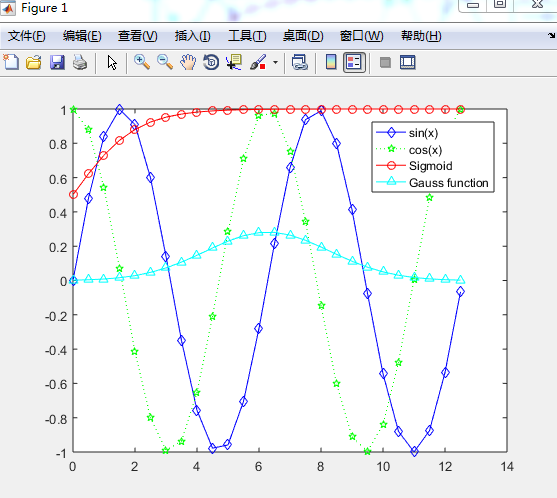

　　　　如下图所示

title() and ?label() 标题和坐标轴

　title() xlabel() ylabel() zlabel()

　　xlabel('str');

　　ylabel('str');

　　title('str');

　　str中的转义字符例如pi 表示成π 则需要输入\pi

　　　　表示e的-x次方需要输入 e^{-x} 大括号表示特殊的字元

text() and annotation()

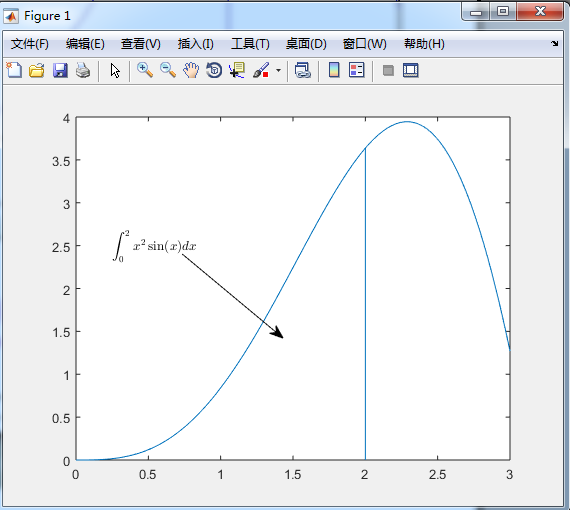

　　text with mathematical expression using LaTex

x=linspace(0,3);

X=[1:1:100]

y=x.^2.*sin(x);
plot(x,y);
line([2,2],[0,2^2*sin(2)]);
str='$$ \int_{0}^{2} x^2\sin(x) dx $$';
text(0.25,2.5,str,'Interpreter','latex');
annotation('arrow','X',[0.32,0.5],'Y',[0.6,0.4]);

linspace是Matlab中的均分计算指令，用于产生x1,x2之间的N点行线性的矢量。其中x1、x2、N分别为起始值、终止值、元素个数。若默认N，默认点数为100。 X=linspace(1,100)

将产生从1到100步长为1的数组。类似于在命令窗口中输入：X=[1:1:100]。

line([起点横坐标，终点横坐标],[起点纵坐标，终点纵坐标])，

例line([1,2],[3,4])将画出（1,3）到(2,4)的一条直线，而不是(1,2)到(3,4)。

3.\int 就是积分符号 _{0}为下标 ^{2} 表示上标，x^2\sin(x)dx 为内容为x的平方sin（x）dx ，$$为语法格式

4.'arrow','X',[0.32,0.5],'Y',[0.6,0.4] 其中的0.32和0.5为箭头的坐标

练习

plot f as a black line and g as aseries of red circles for the range t=1 to 2 in on figure

　　f=t^2 and g=sin(2πt)

Label each axis, and add title and legend

hold on
t=linspace(1,2);
f=t.^2;
g=sin(2*pi*t);
plot(t,f,'k-',t,g,'ro');

xlabel('Time(ms)');
ylabel('f(t)');
title('Mini Assignment \#1');
legend('t^{2}','sin(2\pit)');
hold off

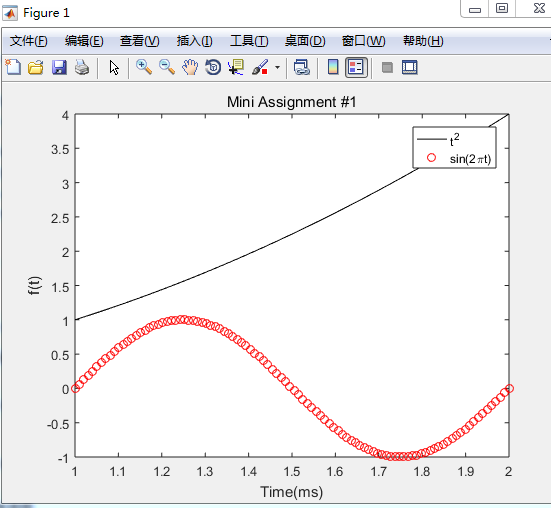

图示如下

Figure Adjustment

several properties:　

　　font 　　font size　　line width　　axis limit　　tick position　　tick label

　　字体　　大小　　　　线条宽度　　轴的极限步进位置步进标签

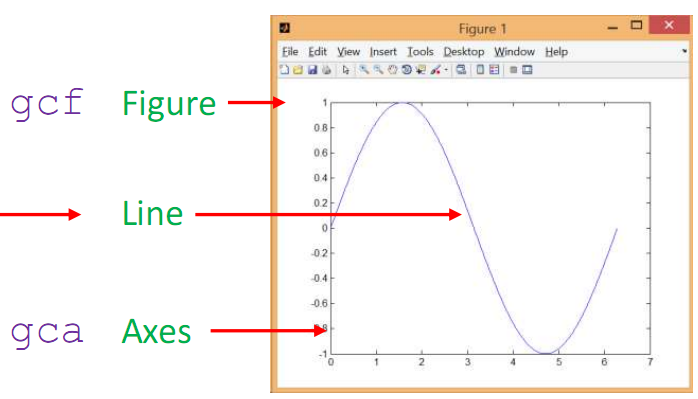

first step what kinds of objects in the graph?

　　a figure is composed of many objects?

　　figure object axes object line object

层级关系

　　　　hierarchy--》figure--》axes----》（line；text；surface；....）对象的层级关系分别是图形坐标轴（线文本表面...）

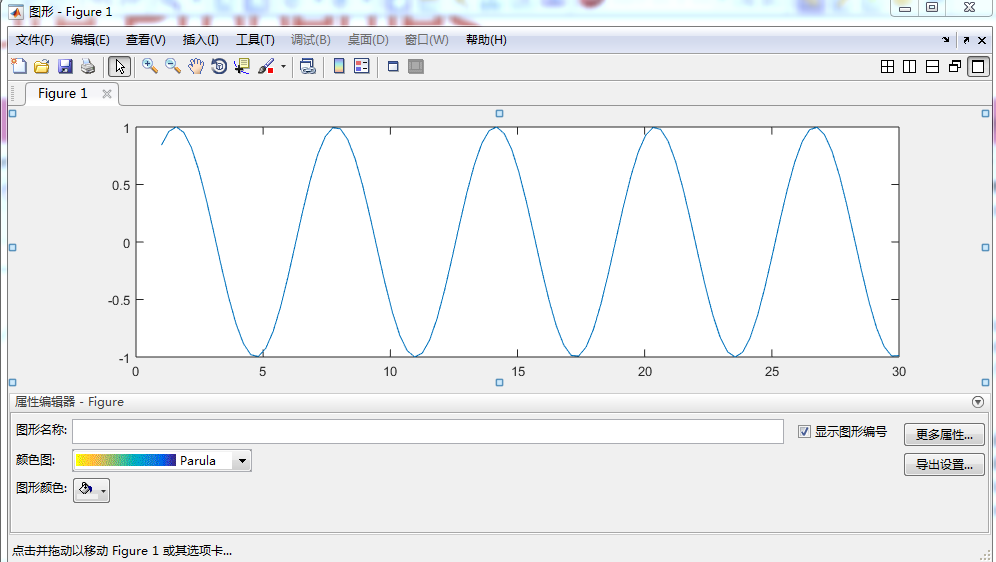

　　　　figure 的属性编辑---》图形属性调出界面

modifying properties of an object

　　strategy:

　　　1.　identify the handle of an object 定义对象的句柄（变量实例）；

　　　2.　fetch or modify the object 's properties 获取或修改对象的属性

　　example 　　

　　　　1.upon creantion:

　　　　　　h=plot(x,y);

　　　　　　get(h);

　　例子中的h指向line

　　utility functions 工具函数

　　　　gca　　　return　handle of current axes 当前的坐标轴实例句柄

　　　　gcf　　　　return handle of the current figure 当前图像的实例句柄

　　　　allchild　　find all children of specified objects 所有特殊指定对象的孩子

　　　　ancestor　　find ancestor of graphics object 图像中对象的祖先

　　　　delete 　　delete an object

　　　　findall 　　find all graphics objects

　　fetching modifying properties

　　　　to fetch properties ,

　　　　　　get()

　　　　to modify properties

　　　　　　set()

geting object properties

　　获取对象的属性

　　get(h);

　　get(gca);

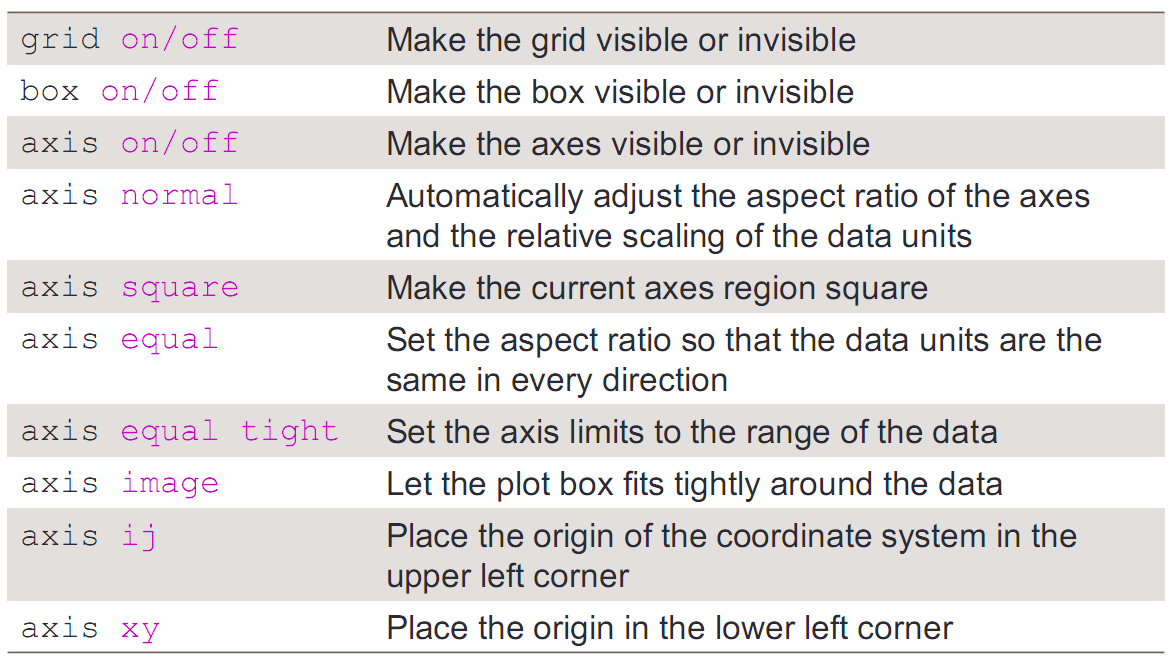

setting axes limites

　　set(gca,'XLim',[0,2*pi]);

　　set(gca,'YLim',[-1.2,1.2]);

　　alternative:

　　　　xlim({0,2*pi});

　　　　ylim({-1.2,1.2});

setting font and tick of axes

　　set(gca,'FontSize ',25);

　　set(gca,'XTick',0:pi/2:2*pi); 给定范围和步进

　　set(gca,'XTickLabel',0:90:360); 以角度的形式替代上面的pi值

　　set(gca,'FontName','symbol'); 设置显示字类型符号（字符串显示）

　　set(gca,'XTickLabel',{0",'p/2','p','3p/2','2p'}); 将坐标数值用字符显示将字符列出

line specification

　　　line style and width

　　　　set(h,'LineStyle','-.',...'LineWidth',7.0,'Color','g'); 其中 ...表示其余的参数可以输入如果没有其余参数则...去掉

　　　alternative:

　　　　plot(x,y,'-.g','LineWidth',7.0);

　删除delete(h);

Marker specification

　　face and edge colors of the markder

　　　　x=rand(20,1); 随机生成矩阵数值大于等于0 20个数

　　　　set(gca,'FontSize',18);

　　　　plot(x,'-md','LineWidth',2,'MarkerEdgeColor','k','MarkerFaceColor','g','MarkerSize',10); k为黑色 markeredgecolor 黑色边框；markerfacecolor 边框范围内的颜色为g 绿色如图所示

　　　　xlim([1,20]);

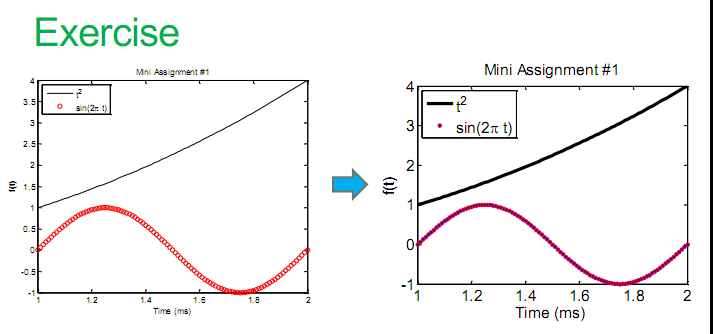

　exercise:

图1代码如下

set(gca,'XTick',1:1/5:2);

set(gca,'YTick',-1:1/2:4);
t=linspace(1,2);
y=t.^2;
f=sin(2*pi*t);
plot(t,y,'k-',t,f,'ro');
xlabel('Time(ms)');
ylabel('f(t)');
title('Mini Assignment #1');
legend('t^2','sin(2\pi t)','Location','northwest');

图2代码如下

set(gca,'XTick',1:1/5:2,'YTick',-1:1:4,'FontSize',15);

t=linspace(1,2);
y=t.^2;
f=sin(2*pi*t);

hold on
m=plot(t,y,'k-');
n=plot(t,f,'ro');
set(n,'MarkerEdgeColor','r','MarkerFaceColor','b');
set(m,'LineWidth',4);
xlabel('Time(ms)');
ylabel('f(t)');
title('Mini Assignment #1');
legend('t^2','sin(2\pi t)','Location','northwest');
hold off

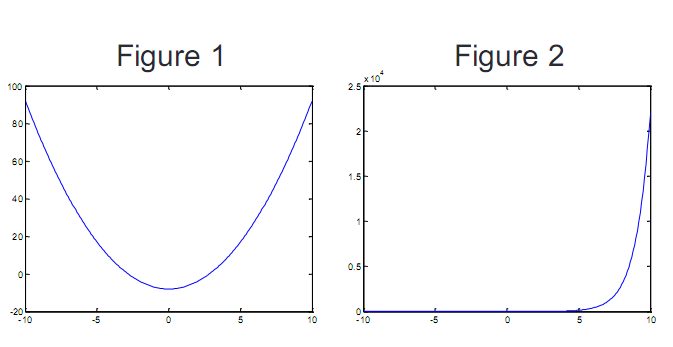

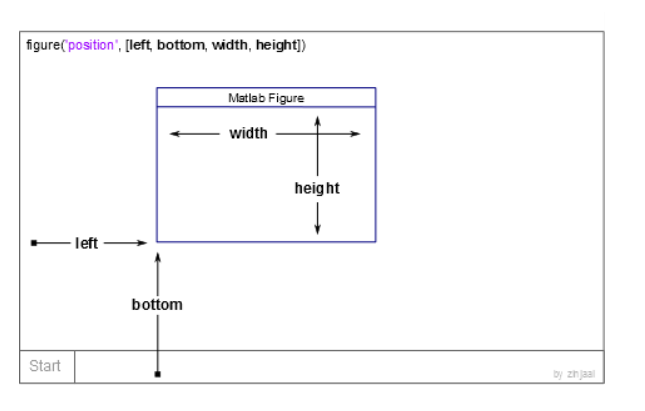

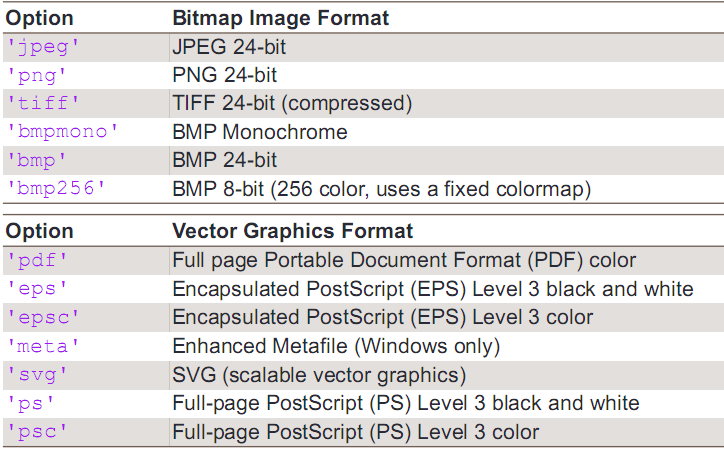

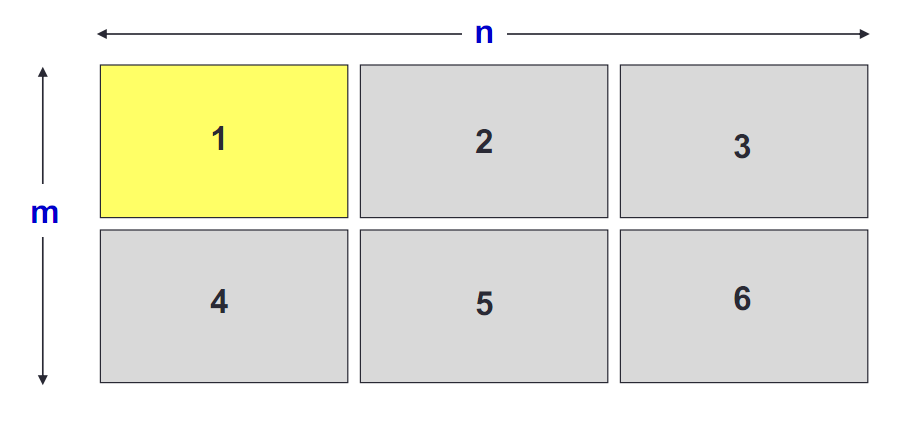

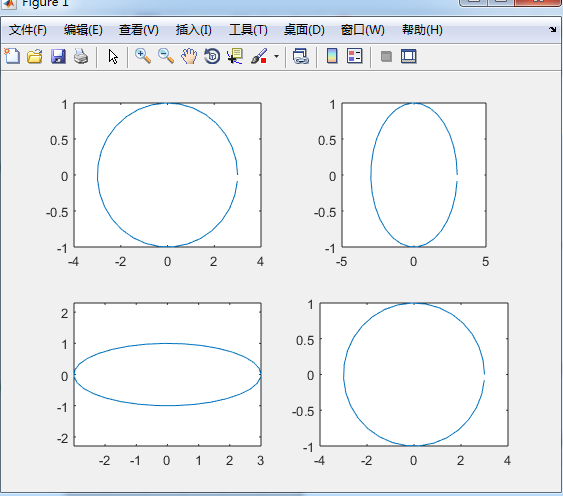

Multiple Figures

　　Create a figure windows by calling figure 调用函数创建图像

　　example：

　　　　x=-10:0.1:10;

　　　　y1=x.^2-8;

　　　　y2=exp(x);

　　　　figure, plot(x,y1);

　　　　figure,plot(x,y2);

　　分别画出两个图像
