Unity Shader 玻璃效果

大城市里の小女人 提交于 2021-02-14 13:46:22

一个玻璃效果主要分为两个部分,一部分是折射效果的计算,另一部分则是反射。下面分类进行讨论:

折射:

1.利用Grass Pass对当前屏幕的渲染图像进行采样

2.得到法线贴图对折射的影响

3.对采集的屏幕图像进行关于法线方向上的扭曲和偏移,以模拟折射效果

反射:

主要利用环境贴图产生反射的残影,并和主贴图采样结果混合



得到反射和折射的结果后,以一个插值变量控制最终效果(类似于玻璃的透光率);

脚本如下:

  1 // Upgrade NOTE: replaced '_Object2World' with 'unity_ObjectToWorld'
  2
  3 Shader "MyUnlit/GlassRefraction"
  4 {
  5     Properties
  6     {
  7         _MainTex ("Texture", 2D) = "white" {}
  8         //这里的法线贴图用于计算折射产生的扭曲
  9         _BumpMap("Normal Map",2D)="bump"{}
 10         //这里的环境贴图用于反射周围环境的部分残影
 11         _Cubemap("Environment Map",cube)="_Skybox"{}
 12         _Distortion("Distortion",range(0,100))=10
 13         //一个折射系数,用于控制折射和反射的占比
 14         _RefractAmount("Refract Amount",range(0,1))=1
 15     }
 16     SubShader
 17     {
 18         //保证该物体渲染时,其他不透明物体都已经渲染完成
 19         Tags { "RenderType"="Opaque" "Queue"="Transparent"}
 20         //抓取当前屏幕的渲染图像并存入指定纹理
 21         GrabPass{"_RefractionTex"}
 22
 23         Pass
 24         {
 25             CGPROGRAM
 26             #pragma vertex vert
 27             #pragma fragment frag
 28
 29             #include "UnityCG.cginc"
 30
 31             struct appdata
 32             {
 33                 float4 vertex : POSITION;
 34                 float2 uv : TEXCOORD0;
 35                 float3 normal:NORMAL;
 36                 float4 tangent:TANGENT;
 37             };
 38
 39             struct v2f
 40             {
 41                 float4 uv : TEXCOORD0;
 42                 float4 pos : SV_POSITION;
 43                 float4 scrPos : TEXCOORD4;
 44                 float4 TtoW0:TEXCOORD1;
 45                 float4 TtoW1:TEXCOORD2;
 46                 float4 TtoW2:TEXCOORD3;
 47             };
 48
 49             sampler2D _MainTex;
 50             float4 _MainTex_ST;
 51             sampler2D _BumpMap;
 52             float4 _BumpMap_ST;
 53             samplerCUBE _Cubemap;
 54             float _Distortion;
 55             fixed _RefractAmount;
 56             sampler2D _RefractionTex;
 57             float4 _RefractionTex_TexelSize;
 58
 59             v2f vert (appdata v)
 60             {
 61                 v2f o;
 62
 63                 o.pos = UnityObjectToClipPos(v.vertex);
 64
 65                 o.uv.xy = TRANSFORM_TEX(v.uv, _MainTex);
 66                 o.uv.zw = TRANSFORM_TEX(v.uv, _BumpMap);
 67                 //得到屏幕采样坐标
 68                 o.scrPos = ComputeGrabScreenPos(o.pos);
 69
 70                 float3 worldPos = mul(unity_ObjectToWorld, v.vertex).xyz;
 71                 float3 worldNormal = UnityObjectToWorldNormal(v.normal);
 72                 float3 worldTangent = UnityObjectToWorldDir(v.tangent.xyz);
 73                 float3 worldBinormal = cross(worldTangent, worldNormal)*v.tangent.w;
 74
 75                 o.TtoW0 = float4(worldTangent.x, worldBinormal.x, worldNormal.x, worldPos.x);
 76                 o.TtoW1 = float4(worldTangent.y, worldBinormal.y, worldNormal.y, worldPos.y);
 77                 o.TtoW2 = float4(worldTangent.z, worldBinormal.z, worldNormal.z, worldPos.z);
 78
 79                 return o;
 80             }
 81
 82             fixed4 frag (v2f i) : SV_Target
 83             {
 84                 float3 worldPos = float3(i.TtoW0.w,i.TtoW1.w,i.TtoW2.w);
 85                 float3x3 TtoW = float3x3(i.TtoW0.xyz, i.TtoW1.xyz, i.TtoW2.xyz);
 86
 87                 fixed3 worldViewDir = normalize(UnityWorldSpaceViewDir(worldPos));
 88
 89                 fixed3 tanNormal = UnpackNormal(tex2D(_BumpMap, i.uv.zw));
 90                 fixed3 worldNormal = mul(TtoW, tanNormal);
 91                 //对采集的屏幕图像进行关于法线方向上的扭曲和偏移,也就是模拟折射的效果
 92                 float2 offset = tanNormal.xy*_Distortion*_RefractionTex_TexelSize.xy;
 93                 i.scrPos.xy += offset;
 94                 fixed3 refractCol = tex2D(_RefractionTex, i.scrPos.xy / i.scrPos.w).xyz;
 95                 //这一块用来模拟反射的效果,反射越强,也就是透光度越低,越能看到主贴图纹理以及周围环境反射的残影
 96                 fixed3 reflectDir = reflect(-worldViewDir, worldNormal);
 97                 fixed4 mainTexCol = tex2D(_MainTex, i.uv.xy);
 98                 fixed4 cubemapCol = texCUBE(_Cubemap, reflectDir);
 99                 fixed3 reflectCol = mainTexCol.rgb*cubemapCol.rgb;
100                 //最后将折射和反射进行一个综合叠加,_RefractAmount可以认为是透光率,当它为1时,就是全透过而没有反射,为0时就是全反射跟镜子一样
101                 fixed3 color = refractCol * _RefractAmount + reflectCol * (1 - _RefractAmount);
102                 return fixed4(color,1.0);
103             }
104             ENDCG
105         }
106     }
107     fallback "Diffuse"
108 }

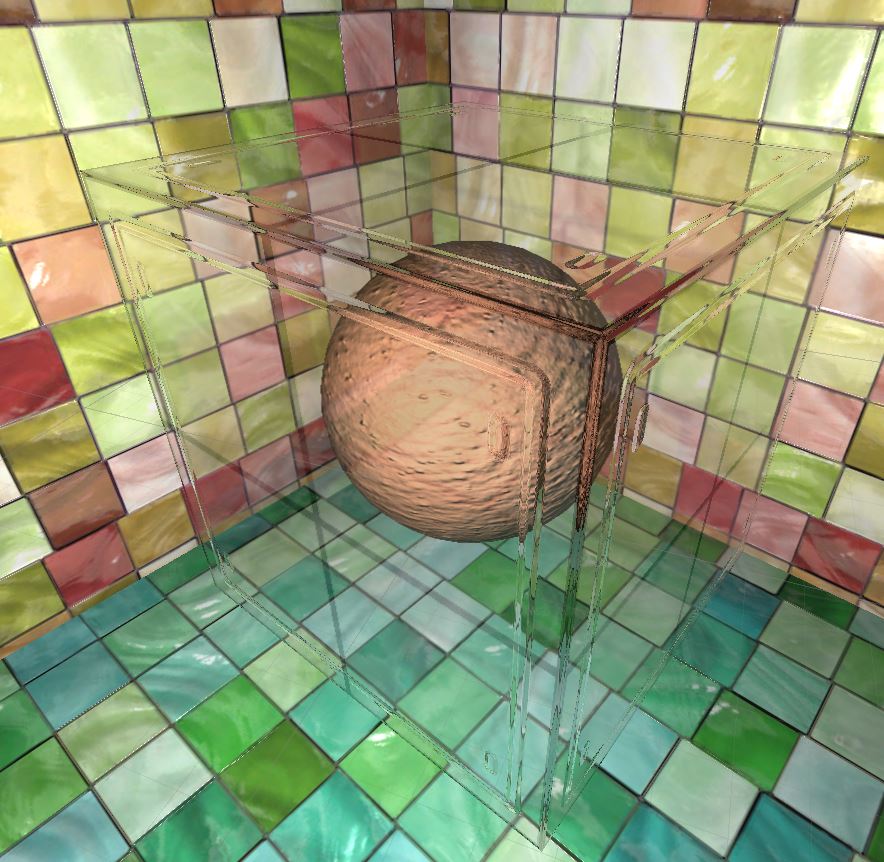

效果如下:



原文出处:https://www.cnblogs.com/koshio0219/p/11114659.html
