「雕爷学编程」Arduino动手做(13)——触摸开关模块

偶尔善良 提交于 2021-02-12 22:27:49

37款传感器和模块的提法,在网络上广泛流传,其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器与模块,依照实践出真知(动手试试)的理念,以学习和交流为目的,这里准备逐一做做实验,不管能否成功,都会记录下来---小小的进步或是搞不定的问题,希望能够抛砖引玉。

【Arduino】66种传感器模块系列(专业资料+实验代码+图形仿真)

实验之十三:数字触摸开关传感器模块

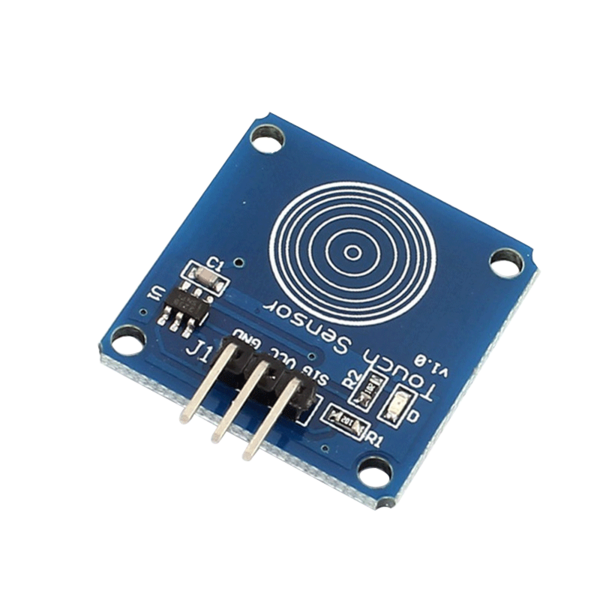

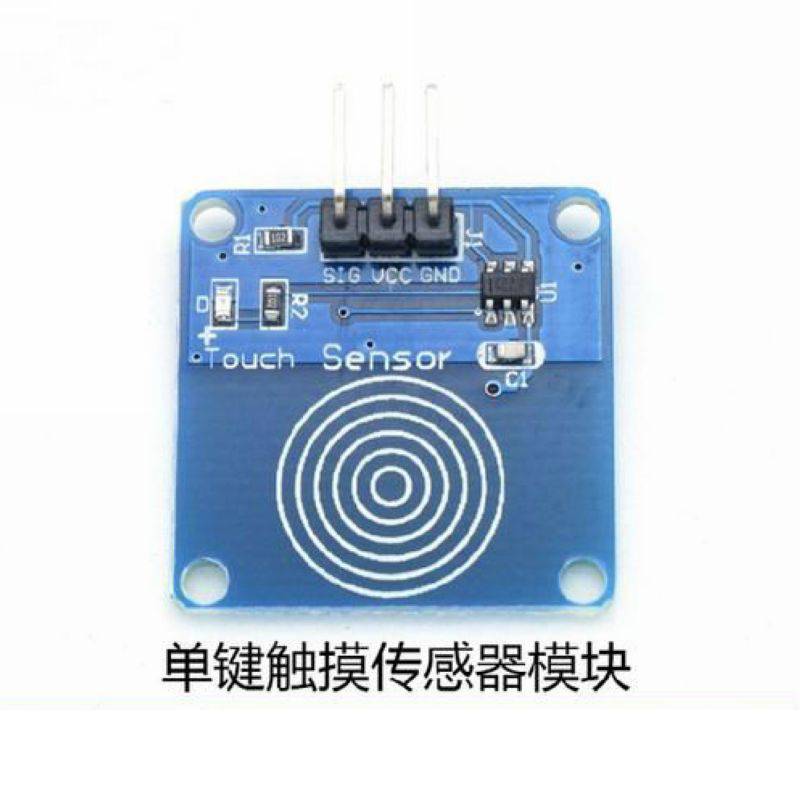

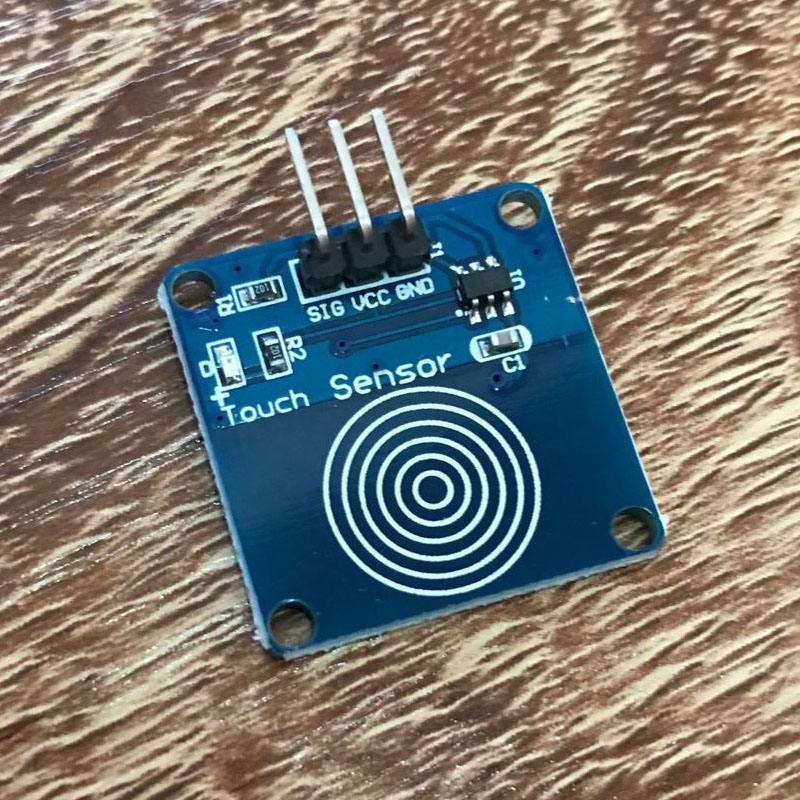

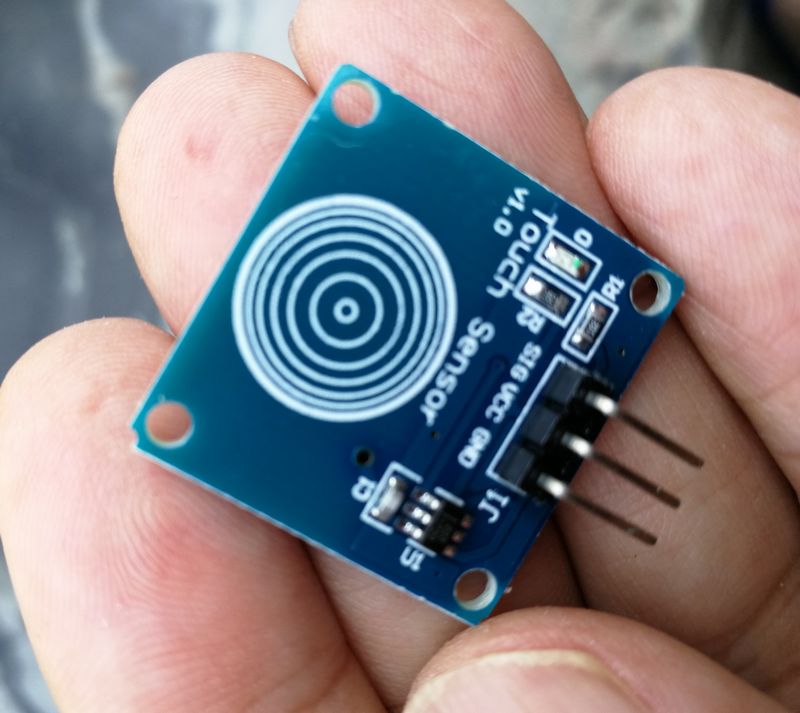

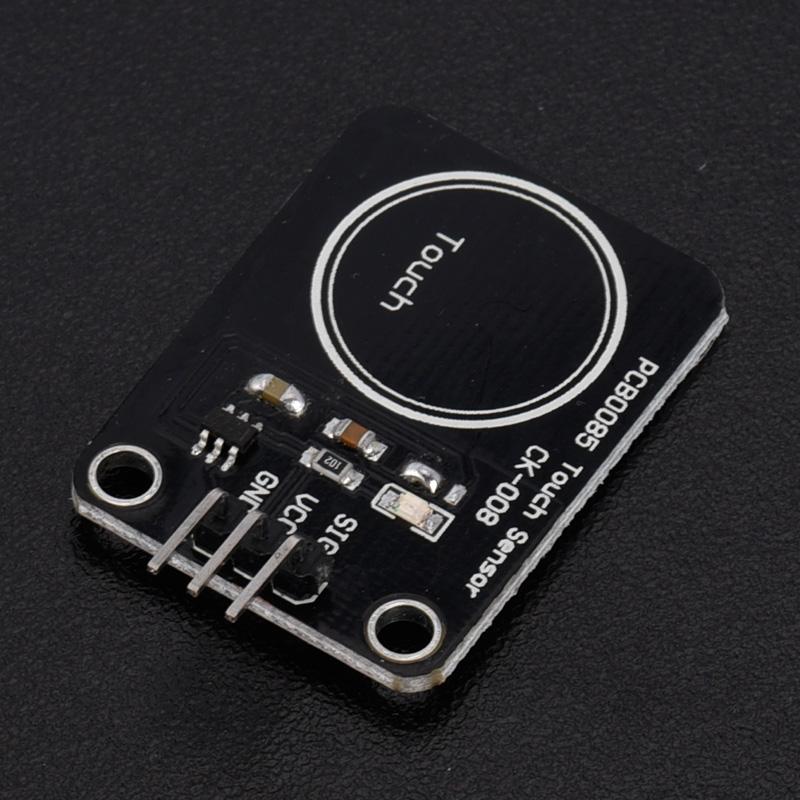

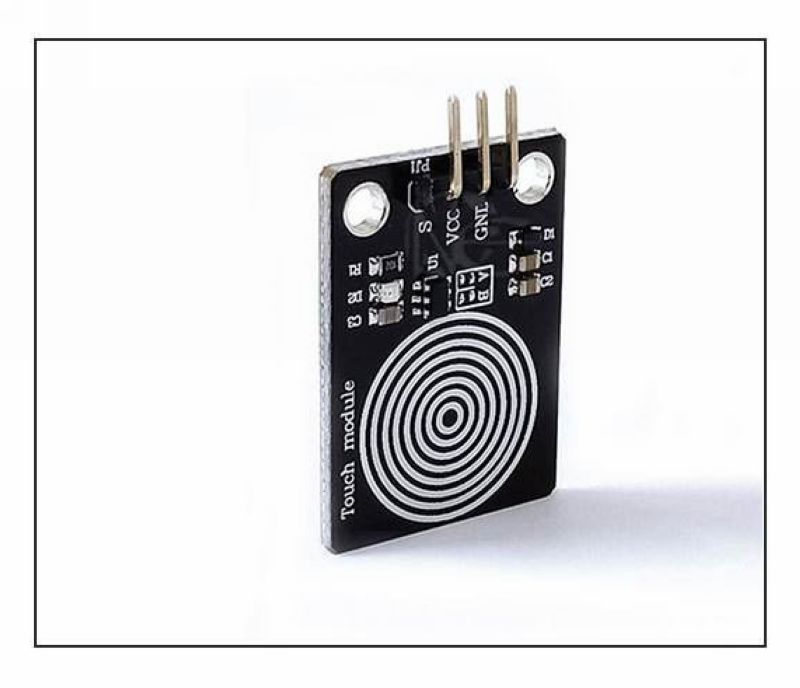

触摸模块

1、工作电压:DC 3-5V

2、主要器件:运放,三极管

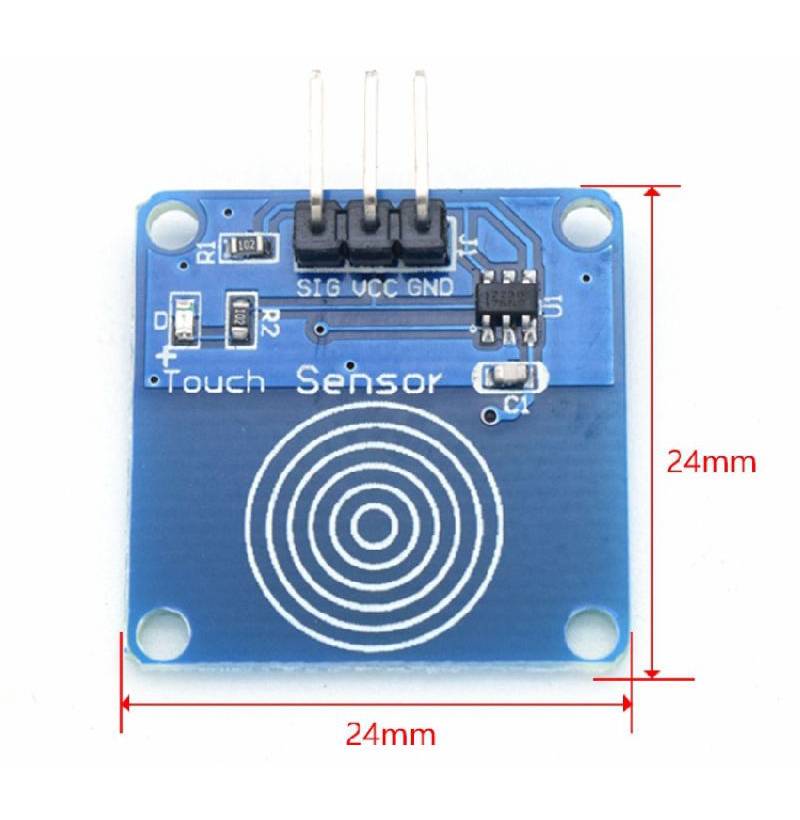

3、尺寸:长45mmX宽18mmX高5mm



该模块是一个基于触摸检测IC(TTP223B)的电容式点动型触摸开关模块。常态下,模块输出低电平,模式为低功耗模式;当用手指触摸相应位置时,模块会输出高电平,模式切换为快速模式;当持续12秒没有触摸时,模式又切换为低功耗模式。可以将模块安装在非金属材料如塑料、玻璃的表面,另外将薄薄的纸片(非金属)覆盖在模块的表面,只要触摸的位置正确,即可做成隐藏在墙壁、桌面等地方的按键。该模块可以让你免除常规按压型按键的烦恼。





模块参数

模块特点:
1、点动型:初态为低电平,触摸为高电平,不触摸为低电平(类似轻触按键功能)
2、低功耗
3、供电电源可为2~5.5V DC
4、正反面均可作为触摸面,可替代传统的轻触按键
5、4个M2螺丝定位孔,便于安装





动作注释:先轻触点动型触摸传感器,再稍长时间按住点动型触摸传感器,则可实现台灯闪亮与长亮;
控制接口:共3个引脚(GND、VCC、SIG),GND为地,VCC为供电电源,SIG为数字信号输出脚;
电源指示灯:绿色LED,上电正确即发亮;
触摸区域:类似指纹的图标内部区域,手指轻轻触摸即可触发。
定位孔:4个M2螺丝定位孔,孔径为2.2mm,使模块便于安装定位,实现模块间组合。



主要特色;
1、四周有固定安装孔
2、直接可接单片机输IO口
3、抗干扰能力强
4、连接单片机,实现触摸开关功能
5、可单独控制一块的继电器模块
6、寿命长可连续工作
7、是标准2.54mm排针做输入输出连接



仿真示意图

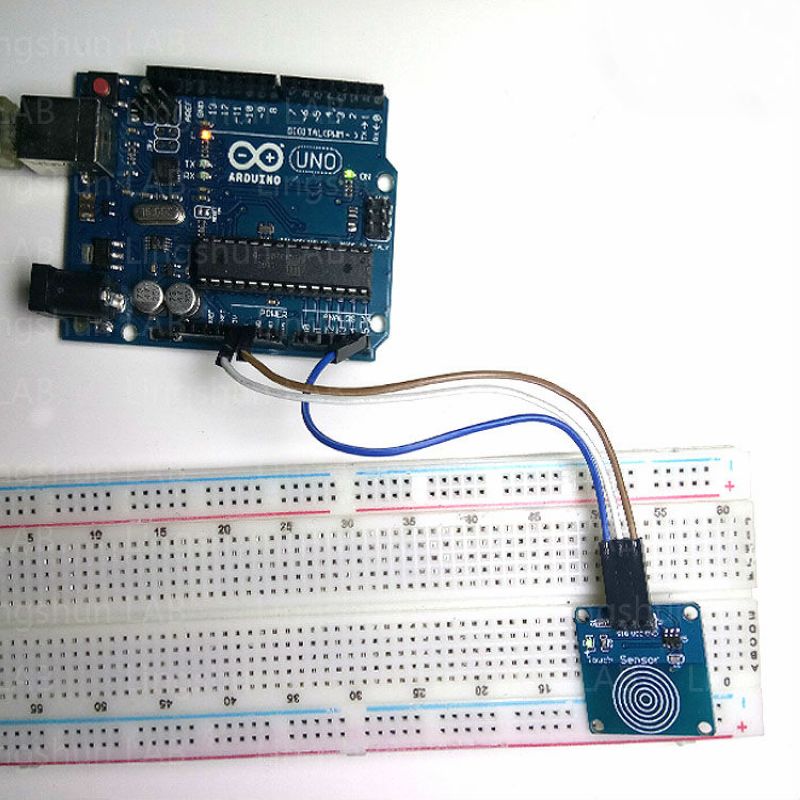

实验示意图

/*

【雕爷学编程】Arduino动手做(13)

【Arduino】66种传感器模块系列实验之十三:数字触摸开关传感器模块

实验源代码

*/



void setup()

{

pinMode(2,INPUT);

pinMode(13,OUTPUT);

}

void loop() {

if(digitalRead(2)) {

delay(100);

digitalWrite(13,HIGH);

  }

else{

digitalWrite(13,LOW);

  }

}
