一、 实验目的
1、 理解三层交换机进行路由的原理和具体实现拓扑；
2、 理解三层交换机静态路由的配置方法；
二、 应用环境
当两台三层交换机相连时，为了保证每台交换机上所连接的网段可以和另一台交换机上连接的网段互相通信，最简单的方法就是设置静态路由。
三、 实验要求
1、 在交换机A和交换机B上分别划分基于埠的VLAN：
| 交换机 |
VLAN |
端口成员 |
| 交换机A |
10 |
1~10 |
| 20 |
11~20 |
|
| 100 |
24 |
|
| 交换机B |
30 |
1~10 |
| 40 |
11~20 |
|
| 101 |
24 |

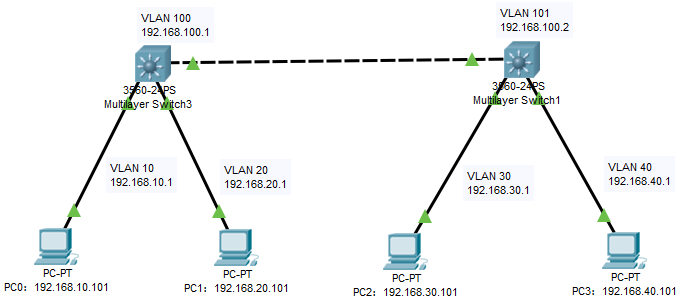

2、 交换机A和B通过的24口级联。
3、 配置交换机A和B各VLAN虚拟接口的IP地址分别如下表所示：
| VLAN10 |
VLAN20 |
VLAN30 |
VLAN40 |
VLAN100 |
VLAN101 |
| 192.168.10.1 |
192.168.20.1 |
192.168.30.1 |
192.168.40.1 |
192.168.100.1 |
192.168.100.2 |
4、 PC1-PC4的网络设置为：
| 设备 |
IP地址 |
gateway |
Mask |
| PC0 |
192.168.10.101 |
192.168.10.1 |
255.255.255.0 |
| PC1 |
192.168.20.101 |
192.168.20.1 |
255.255.255.0 |
| PC2 |
192.168.30.101 |
192.168.30.1 |
255.255.255.0 |
| PC3 |
192.168.40.101 |
192.168.40.1 |
255.255.255.0 |
四、实验步骤：
1、划分VLAN，给VLAN划分端口，给VLAN设置IP
Switch>enable
Switch#config
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 30
Switch(config-vlan)#exit
Switch(config)#vlan 40
Switch(config-vlan)#exit
Switch(config)#vlan 101
Switch(config-vlan)#exit Switch(config)#interface range fastEthernet 0/1-10
Switch(config-if-range)#switchport access vlan 30
Switch(config-if-range)#interface range fastEthernet 0/11-20
Switch(config-if-range)#switchport access vlan 40
Switch(config-if-range)#interface fastEthernet 0/24
Switch(config-if)#switchport access vlan 101
Switch(config-if)#exitSwitch(config)#interface vlan 30
Switch(config-if)#ip address 192.168.30.1 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#interface vlan 40
Switch(config-if)#ip address 192.168.40.1 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#interface vlan 101
Switch(config-if)#ip address 192.168.100.2 255.255.255.0
Switch(config-if)#no shutdown 2、设置静态路由（方法：IP route 目的网络 子网掩码 下一跳地址）（告诉别人自己不可达的）
Switch#config
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#ip route 192.168.10.0 255.255.255.0 192.168.100.1
Switch(config)#ip route 192.168.20.0 255.255.255.0 192.168.100.1
Switch(config)#^Z在特权模式下查看路由表。（ctrl+z快速回到特权模式下，从特权进入全局模式输入config）

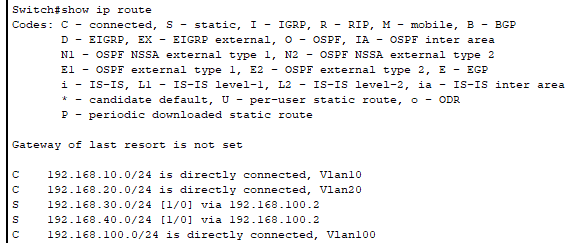

Switch#show ip route
3、使用ping命令查看主机间的连通性。
PS：另外一个交换机与此交换机配置类似。
五、 实验结论：
1、在设置网关，没有静态路由之前：
PC0与PC1，PC2与PC3可以互通。
PC0、PC1与PC2、PC3不通。
2、配置静态路由之后：
四台PC之间都可以互通。
