《操作系统真象还原》MBR

　　以下是读本书第三章的收获。

　　如何知道一个源程序的各符号（指令和变量）地址？简单来说，地址就是该符号偏移文件开头的距离，符号的地址是按顺序编排的，所以两个相邻的符号，其地址也是相邻的。对于指令来说，指令的地址=上一个指令的地址+上一个指令的大小，最初的符号地址为0，可以根据此公式推算出所有符号的地址。

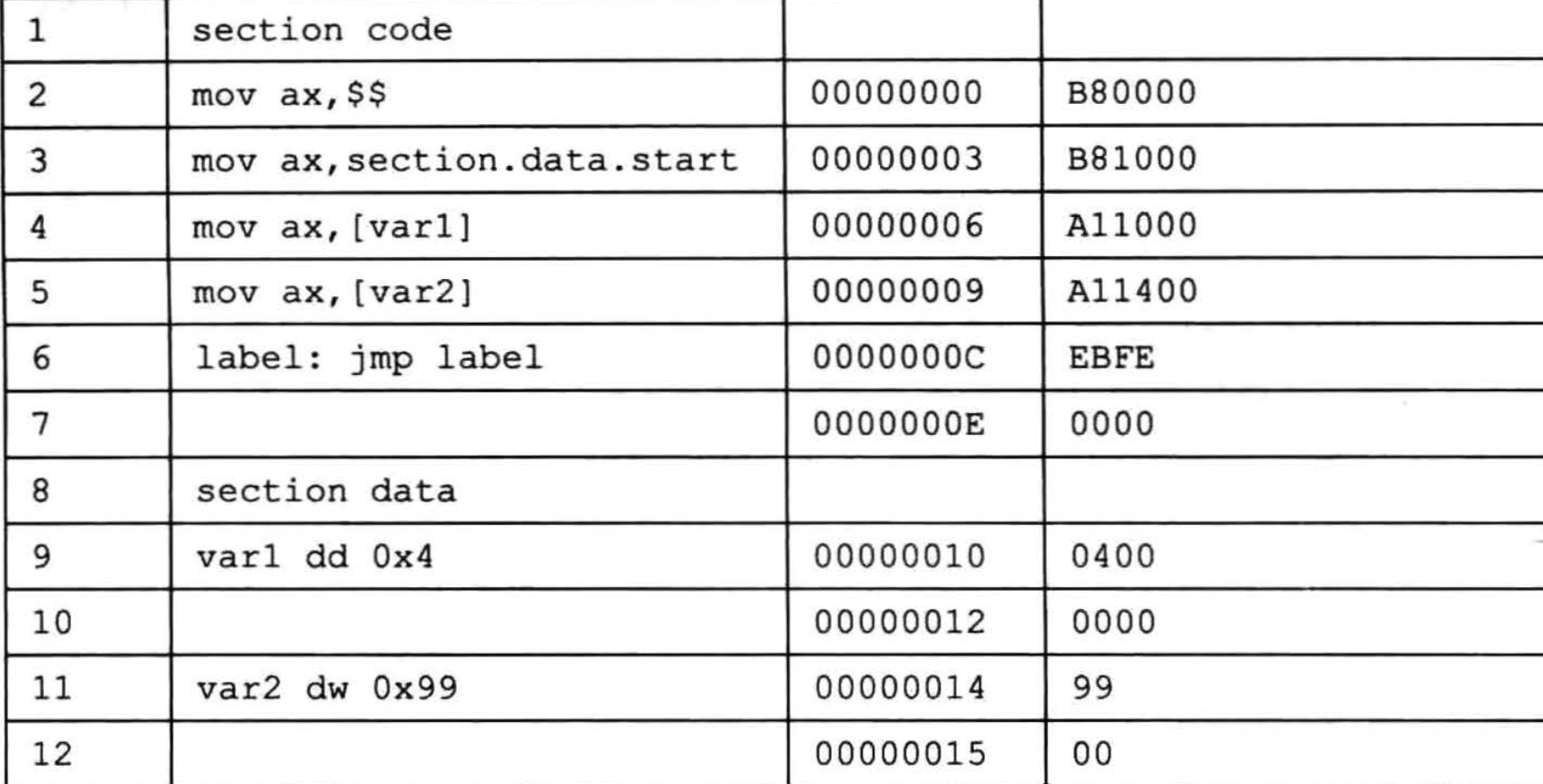

      section称为节，它是提供给程序员编排程序用的，我们可以将一段读取字符串的代码放在section A下，将读取硬盘的代码放进section B下，可以给A,B换成一个更具体的名字，来提高可读性。        例如，下图这段代码，将整个程序分成section code和section data两节，顾名思义，就是存放代码和数据的两个section，这样我们就很清楚地知道每部分代码是做什么用的。另一个值得注意的细节是section并不会对符号的编址用什么影响，去掉section和不去掉其实符号的地址都是一样的。





     vstart用于告诉编译器，之后的符号都以某个地址为初始地址来编址。如下图，像$$的地址替换成以0x7c00为初始地址的地址，符号var1和var2的地址被替换成以0x900的地址。

     当然，我们还可以通过section.节名称.start来获得在文件中真正的地址。如section.code.start值为0x0，即section code偏移文件的距离为0。那么什么时候用vstart来修饰section呢，其实只要我们保证将改源码加载到内存后，符号的地址能够指向正确的位置即可。







mov ax, message
message db "1MBR"

　　假设我们要将这段源代码加载到0x7c00后，我们会发现message是以地址0为初始地址编址的符号，即以文件开头编址的符号，这时候我们ax得到的不是真正的message的位置。此时我们需要增加一个vstart来修饰这段代码，message才能真正地以0x7c00地址为初始地址编址，即：

SECTION MBR vstart=0x7c00
mov ax, message
message db "1MBR"

访问外设

　　CPU要管理或者访问外设也不是一件容易的事情，毕竟外设多种多样，并没有一个统一地功能设计，要CPU去兼容所有外设的功能，和实现不一样的IO操作指令其实是不太现实的。所以设计者在CPU和外设之间加多了一层，即IO接口。IO接口是帮助CPU去管理外设的，不同的外设会有不一样的IO接口。IO接口可以增加缓存来缓解CPU与外设访问速度上的不匹配，还可以做数据格式转换，电平转换等等，总之，是个帮助CPU访问外设的助手。

     那么CPU是如何通过IO接口来访问外设的呢？答案就是通过IO接口上的寄存器，也称为端口。通过对不同的端口赋值，我们就可以获取外设的各种信息，如硬件是否加载好，硬盘的数据是否已经准备好等等。那么我们又是如何访问端口的呢，有两种方式，第一种是通过内存映射，将端口映射到相应的内存地址上，这样我们访问这地址就相当于访问了这个端口，像之前的ROM也是这样做的。第二种是对端口进行编码得到一套独立的端口号编址，通过in,out指令我们就可以对端口进行输入和输出，从而得到外设的信息。

　  下面我们就通过这两种方式来对硬件进行IO操作。

对显存操作







 　　由上图可以看到，0xB8000-0xBFFFF这段内存区域是是映射到显存里面的，即采用内存映射方式来对显存进行操作；只要我们向内存的这块区域写进文本，显存相应位置的值就会更新，屏幕上也就会显示相应的文本了。

 　　下面代码将段基址寄存器gs初始化为0xB8000,定位到显存这块区域。然后下面加粗的代码直接将相应的文本数据填进显存里面。这样，屏幕上就会显示‘1 MBR’了。

SECTION MBR vstart=0x7c00
  mov ax,cs
  mov ds,ax
  mov es,ax
  mov ss,ax
  mov fs,ax
  mov sp,0x7c00
  mov ax,0xb800
  mov gs,ax

  mov ax,0x600
  mov bx,0x700
  mov cx,0
  mov dx,0x184f
  int 0x10

  mov byte [gs:0x00], '1'
  mov byte [gs:0x01], 0xA4
  mov byte [gs:0x02], ' '
  mov byte [gs:0x03], 0xA4
  mov byte [gs:0x04], 'M'
  mov byte [gs:0x05], 0xA4
  mov byte [gs:0x06], 'B'
  mov byte [gs:0x07], 0xA4
  mov byte [gs:0x08], 'R'
  mov byte [gs:0x09], 0xA4

  jmp $

  times 510-($-$$) db 0
  db 0x55, 0xaa

　　编写好代码之后，编译：

nasm -o mbr.bin mbr.S

　　再写进虚拟硬盘里面：

dd if=mbr.bin of=hd60M.img bs=512 count=1 conv=notrunc　　

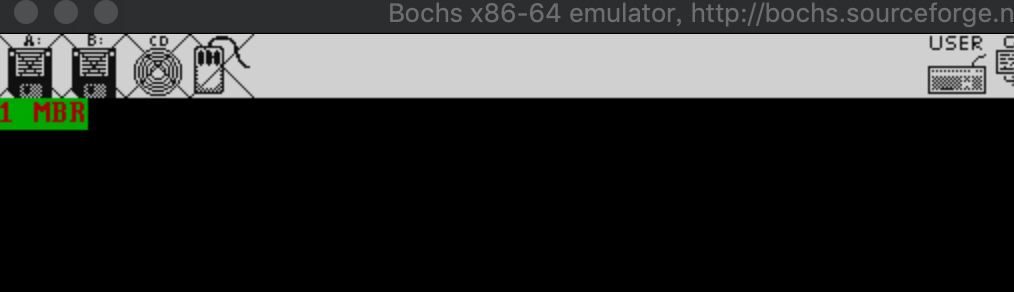

　　最后再运行Bochs，结果显示如下图：

对硬盘操作

　端口用途

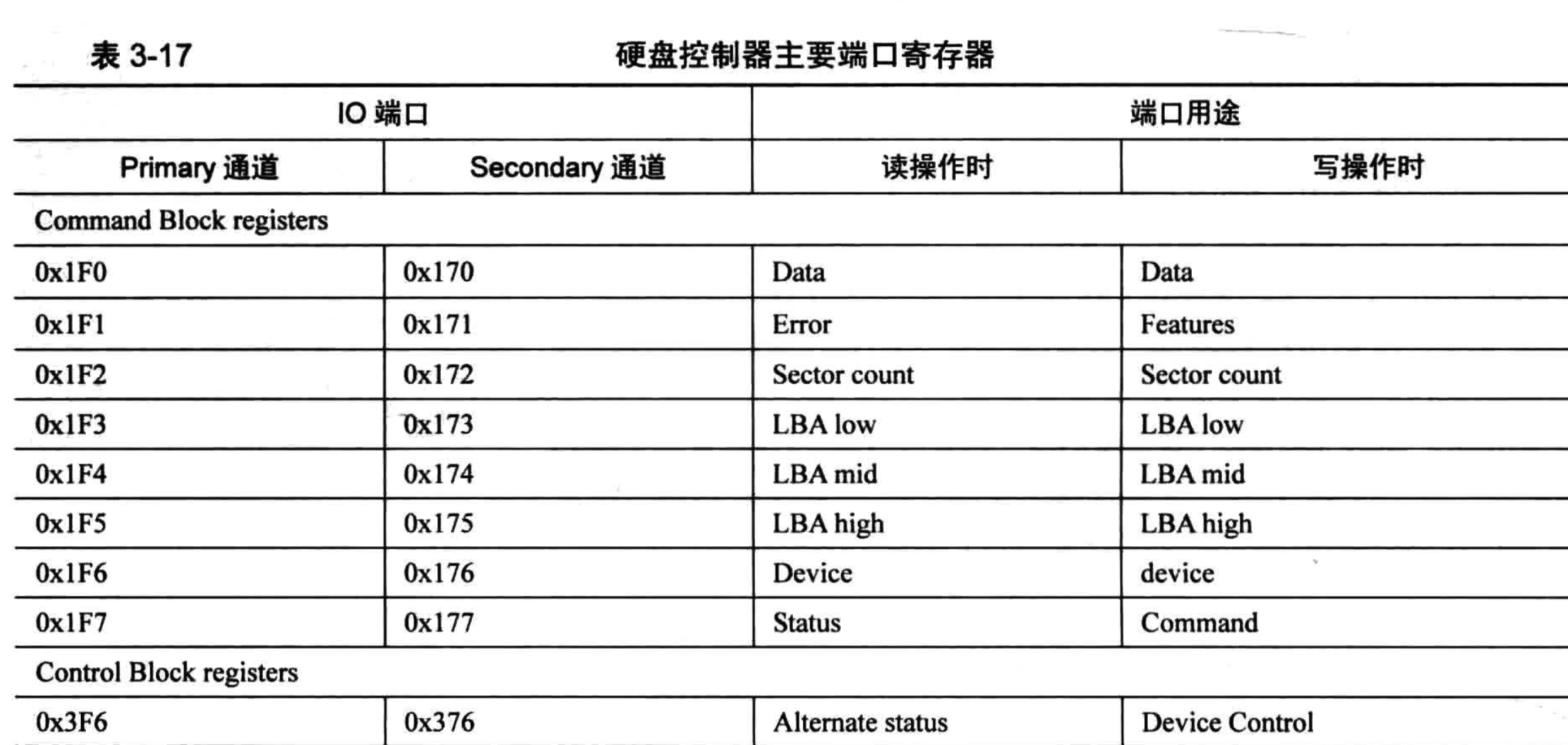

　　接下来，我们用指令in,out来对硬盘进行操作，首先，我们得知道硬盘有哪一些端口号，下图将硬盘控制器相关的端口号列出来了，并且读操作和写操作时，端口的用途是不一样的。



　　接下来简单地描述各个寄存器具体的含义：

　　①Data，用于读写数据的。这个寄存器就相当于缓存，读操作时需要从这个缓存里面拿数据，前提是数据已经准备好了；写操作时，需要向缓存里面存放数据，最终才能存到硬盘里面。

　　②Error，顾名思义，就是保存读操作时出现的错误信息。

　　③Features，有些指令需要用到额外的参数，这些参数就保存到这个寄存器里面。

　　④Sector count，指定读取或写入多少个扇区。

　　⑤LBA，是用来描述一个扇区的地址，在这里一个扇区的地址是28位的，LBA low,mid,high 分别保存着LBA的0-7位，8-15位，16-23位。那么另外的4位去哪呢？保存在device里面了，所以device其实也是个杂项，即保存着多个不同的信息。

　　⑥Device，0-3位保存着LBA的24-27位，第4位指定通道上的主盘或从盘，0为主盘，1为从盘，第5位固定是1，第6位指定是否启用LBA模式，第7位固定是1。

　　⑦Status，保存硬盘的状态信息。读硬盘时，第0位是ERR，如果ERR位为1，代表命令出错，错误原因看Error；第3位是data request位，如果此位为1，表示硬盘已经准备好数据了；第6位位DRDY，表示硬盘就绪，对硬盘诊断用的；第7位位BSY位，表示硬盘是否繁忙，其它位暂不用到。

　　⑧Command，写硬盘，需要在这个寄存器指定功能。我们主要用到了三个功能。存入0xEC时，代表进行硬盘识别；存入0x20，代表读扇区；存入0x30时代表进行写扇区。

　　需要再强调一次的是，有的寄存器在读和写的时候作用是不一样的，但都是共用一个寄存器，如Status和Command是共用同一寄存器的。

　读写硬盘步骤

　　读写硬盘需要用到多个寄存器，我们就需要考虑读写寄存器的先后顺序了，为了统一一些，我们采取以下步骤：

　　（1）先选择通道，往通道sector count寄存器写入待操作的扇区数。

　　（2）往通道的三个LBA寄存器写入扇区起始地址的低24位。

　　（3）往device寄存器中写入LBA地址的24-27位，将第6位置为1，使其为LBA模式， 设置第4位，选择操作的硬盘（master硬盘或slave硬盘）。

　　（4）往该通道上的command寄存器写入操作命令。

　　（5）读取该通道的status寄存器，判断硬盘工作是否完成。

　　（6）如果以上步骤是读硬盘，进入下一个步骤，否则，完工。

　　（7）将硬盘数据读出。

　　下面开始编写代码：

%include "boot.inc"
SECTION MBR vstart=0x7c00
  mov ax,cs
  mov ds,ax
  mov es,ax
  mov ss,ax
  mov fs,ax
  mov sp,0x7c00
  mov ax,0xb800
  mov gs,ax

  mov ax,0x600
  mov bx,0x700
  mov cx,0
  mov dx,0x184f
  int 0x10

  mov byte [gs:0x00], '1'
  mov byte [gs:0x01], 0xA4
  mov byte [gs:0x02], ' '
  mov byte [gs:0x03], 0xA4
  mov byte [gs:0x04], 'M'
  mov byte [gs:0x05], 0xA4
  mov byte [gs:0x06], 'B'
  mov byte [gs:0x07], 0xA4
  mov byte [gs:0x08], 'R'
  mov byte [gs:0x09], 0xA4

  mov eax,LOADER_START_SECTOR
  mov bx,LOADER_BASE_ADDR
  mov cx,4
  call rd_disk_m16

  jmp LOADER_BASE_ADDR
  rd_disk_m16:
;步骤1，写入读写扇区数量，cx指定数量
  mov esi,eax
  mov di,cx
  mov dx,0x1f2
  mov al,cl
  out dx,al
;步骤2，写入低24位LBA地址
  mov eax, esi
  mov dx,0x1f3
  out dx,al
  mov cl,8
  shr eax,cl
  mov dx,0x1f4
  out dx,al

  shr eax,cl
  mov dx,0x1f5
  out dx,al
;步骤3，写入高4为LBA地址，并设置第4-7位
  shr eax,cl
  and al,0x0f
  or al,0xe0
  mov dx,0x1f6
  out dx,al
;步骤4，写入读操作
  mov dx,0x1f7
  mov al,0x20
  out dx,al
;步骤5，判断硬盘是否已经准备好数据
 .not_ready:
  nop
  in al,dx
  and al,0x88
  cmp al,0x08
  jnz .not_ready

  mov ax,di
  mov dx, 256
  mul dx
  mov cx, ax
  mov dx,0x1f0
  .go_on_read:
;从端口读取数据
  in ax,dx
  mov [bx],ax
  add bx,2
  loop .go_on_read
  ret

  times 510-($-$$) db 0
  db 0x55,0xaa

　　boot.inc如下：

LOADER_BASE_ADDR equ 0x900
LOADER_START_SECTOR equ 0x2

　   编写好代码之后，编译：

nasm -o mbr.bin mbr.S

　　再写进虚拟硬盘里面：

dd if=mbr.bin of=hd60M.img bs=512 count=1 conv=notrunc　　

　　不过，我们的工作还没完成，既然要读硬盘，那硬盘里面除了MBR外还要放点什么才行，因此，我们编写一个简单的内核加载器，从硬盘加载到内存后，再让MBR程序调到这个内核加载器即可，loader.S代码如下：

%include "boot.inc"
section loader vstart=LOADER_BASE_ADDR
  mov byte [gs:0x00], '2'
  mov byte [gs:0x01], 0xA4
  mov byte [gs:0x02], ' '
  mov byte [gs:0x03], 0xA4
  mov byte [gs:0x04], 'L'
  mov byte [gs:0x05], 0xA4
  mov byte [gs:0x06], 'O'
  mov byte [gs:0x07], 0xA4
  mov byte [gs:0x08], 'A'
  mov byte [gs:0x09], 0xA4
  mov byte [gs:0x0a], 'D'
  mov byte [gs:0x0b], 0xA4
  mov byte [gs:0x0c], 'E'
  mov byte [gs:0x0d], 0xA4
  mov byte [gs:0x0e], 'R'
  mov byte [gs:0x0f], 0xA4
  jmp $

　　编译代码：

nasm -o loader.bin loader.S

　　写进硬盘里面，seek=2代表写进扇区2里面，和mbr程序隔开存储：

dd if=loader.bin of=hd60M.img bs=512 count=1 seek=2 conv=notrunc

　  最后，我们再运行bochs，然后屏幕就会显示'2 LOADER'，离进入保护模式又近了一大步，下一节将讲述保护模式！！！！
