灰度图像的均值滤波算法的 HDL 实现

落花浮王杯 提交于 2021-02-12 04:38:36

1.1  均值滤波算法介绍

首先要做的是最简单的均值滤波算法。均值滤波是典型的线性滤波算法,它是指在图像上对目标像素给一个模板,该模板包括了其周围的临近像素(以目标象素为中心的周围 8 个像素,构成一个滤波模板,即去掉目标像素本身),再用模板中的全体像素的平均值来代替原来像素值。


P11

P12

P13

P21


P23

P31

P32

P33

中值滤波算法可以形象的用上述表格来描述,即对于每个 3*3 的阵列而言,中间像素的值,等于边缘 8 个像素的平均值。 算法的理论很简单,对于 C 处理器而言,一幅640*480 图像的均值滤波, 可以很方便的通过数组获得 3*3 的阵列,但对于我们的 Verilog HDL 而言,着实不易。

1.2 3*3 像素阵列的 HDL 实现

3*3 阵列的获取,大概有以下三种方式:

1 通过 2 个或 3 RAM 的存储,来实现 3*3 像素阵列;

2 通过 2 个或 3 FIFO 的存储,来实现 3*3 像素阵列;

3 通过 2 行或 3 Shift_RAM 的移位存储,来实现 3*3 像素阵列。

不过经验告诉大家,最方便的实现方式,非 Shift_RAM 莫属了,都感觉 Shift_RAM 甚至是为实现 3*3 阵列而生的!

Quartus II中,可以利用下图方式产生,很方便:

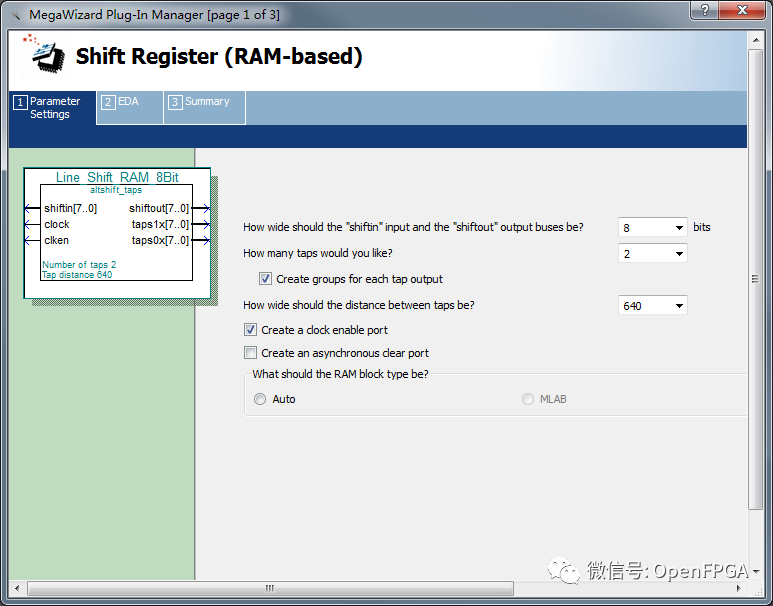

首先介绍一下 Shift_RAM 宏定义模块如下图所示:

6‑1 QuartusII Shift_RAM IP使用界面

Shift_RAM 可定义数据宽度、 移位的行数、 每行的深度。 这里我们固然需要8Bit 640 个数据每行,同时移位寄存 2 行即可( 原因看后边)。 同时选择时钟使能端口 clken 详细的关于 Shift_RAM 的手册参数,可在宏定义窗口右上角Document 中查看,如下:

http://www.altera.com/literature/ug/ug_shift_register_ram_based.pdf

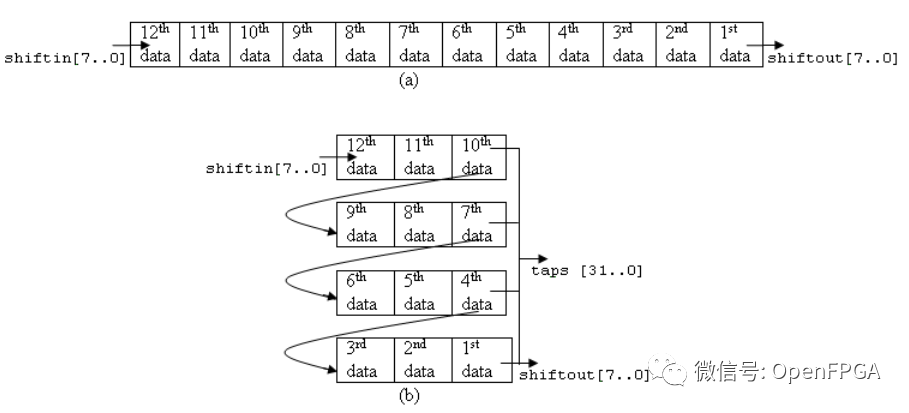

手册给出了一个非常形象的移位寄存示意图,如下所示:

6‑2移位寄存示意图

实现3*3像素阵列的大概的思路是这样子的, Shift_RAM 中存 2 行数据,同时与当前输入行的数据,组成3 行的阵列。

Vivado中就没有类似的IP,但是难不倒我,可以利用成熟的IP核实现类似上诉的移位寄存器。

在《Image\006_OV5640_DDR3_Gray_Mean_Filter\OV5640_DEMO\user\linebuffer_Wapper

中实现的就是移位寄存器功能的IP,使用方法类似上诉QuartusII中的使用。

例化方式如下:

代码6‑1

1.  //---------------------------------------

2.  //module of shift ram for raw data

3.  wire    shift_clk_en = per_frame_clken;

4.

5.  linebuffer_Wapper#

6.  (

7.      .no_of_lines(2),

8.      .samples_per_line(640),

9.      .data_width(8)

10.)

11. linebuffer_Wapper_m0(

12.    .ce         (1'b1       ),

13.    .wr_clk     (clk       ),

14.    .wr_en      (shift_clk_en   ),

15.    .wr_rst     (rst_n       ),

16.    .data_in    (row3_data    ),

17.    .rd_en      (shift_clk_en   ),

18.    .rd_clk     (clk        ),

19.    .rd_rst     (rst_n        ),

20.    .data_out   ({row2_data,row1_data} )

21.   );

源码VIP_Matrix_Generate_3X3_8Bit 文件中实现 8Bit 宽度的 3*3 像素阵列功能。 具体的实现步骤如下:

1 首先,将输入的信号用像素使能时钟同步一拍,以保证数据与Shift_RAM 输出的数据保持同步,如下:

代码6‑2

1.  //Generate 3*3 matrix

2.  //--------------------------------------------------------------------------

3.  //--------------------------------------------------------------------------

4.  //--------------------------------------------------------------------------

5.  //sync row3_data with per_frame_clken & row1_data & raw2_data

6.  wire    [7:0]   row1_data;  //frame data of the 1th row

7.  wire    [7:0]   row2_data;  //frame data of the 2th row

8.  reg     [7:0]   row3_data;  //frame data of the 3th row

9.  always@(posedge clk or negedge rst_n)

10.begin

11.    if(!rst_n)

12.        row3_data <= 0;

13.    else

14.        begin

15.        if(per_frame_clken)

16.            row3_data <= per_img_Y;

17.        else

18.            row3_data <= row3_data;

19.        end

20.end

2 接着,例化并输入 row3_data,此时可从 Modelsim 中观察到 3 行数据同时存在了, HDL 如下:

代码6‑3 QuartusII例化移位寄存器代码

1.  //---------------------------------------

2.  //module of shift ram for raw data

3.  wire shift_clk_en = per_frame_clken;

4.  Line_Shift_RAM_8Bit

5.  #(

6.  .RAM_Length (IMG_HDISP)

7.  )

8.  u_Line_Shift_RAM_8Bit

9.  (

10..clock (clk),

11..clken (shift_clk_en), //pixel enable clock

12.// .aclr (1'b0),

13..shiftin (row3_data), //Current data input

14..taps0x (row2_data), //Last row data

15..taps1x (row1_data), //Up a row data

16..shiftout ()

17.);



代码6‑4 Vivado例化移位寄存器代码

22.//---------------------------------------

23.//module of shift ram for raw data

24.wire    shift_clk_en = per_frame_clken;

25.

26.linebuffer_Wapper#

27.(

28.    .no_of_lines(2),

29.    .samples_per_line(640),

30.    .data_width(8)

31.)

32. linebuffer_Wapper_m0(

33.    .ce         (1'b1       ),

34.    .wr_clk     (clk       ),

35.    .wr_en      (shift_clk_en   ),

36.    .wr_rst     (rst_n       ),

37.    .data_in    (row3_data    ),

38.    .rd_en      (shift_clk_en   ),

39.    .rd_clk     (clk        ),

40.    .rd_rst     (rst_n        ),

41.    .data_out   ({row2_data,row1_data} )

42.   );

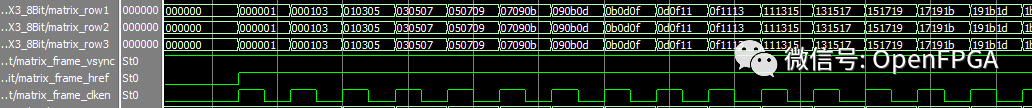

在经过 Shift_RAMd 移位存储后,我们得到的 row0_data row1_datarow2_data 的仿真示意图如下所示:

63 ModelSim仿真截图


数据从 row3_data 输入, 3 行后刚好唯一 3 行阵列的第一。 从图像第三行输入开始,到图像的最后一行,我们均可从 row_data 得到完整的 3 行数据, 基为实现3*3阵列奠定了基础。 不过这样做有2个不足之处, 即第一行与第二行不能得到完整的 3*3 阵列。 但从主到次,且不管算法的完美型,我们先验证 3X3模板实现的正确性。 因此直接在行有效期间读取 3*3 阵列,机器方便快捷的实现了我们的目的。

3 Row_data 读取信号的分析及生成

这里涉及到了一个问题,数据从Shift_RAM存储耗费了一个时钟,因此3*3阵列的读取使能与时钟,需要进行一个 clock 的偏移,如下所示:

代码6‑5

1.  //------------------------------------------

2.  //lag 2 clocks signal sync

3.  reg [1:0]   per_frame_vsync_r;

4.  reg [1:0]   per_frame_href_r;

5.  reg [1:0]   per_frame_clken_r;

6.  always@(posedge clk or negedge rst_n)

7.  begin

8.      if(!rst_n)

9.          begin

10.        per_frame_vsync_r <= 0;

11.        per_frame_href_r <= 0;

12.        per_frame_clken_r <= 0;

13.        end

14.    else

15.        begin

16.        per_frame_vsync_r   <=   {per_frame_vsync_r[0],  per_frame_vsync};

17.        per_frame_href_r    <=   {per_frame_href_r[0],   per_frame_href};

18.        per_frame_clken_r   <=   {per_frame_clken_r[0],  per_frame_clken};

19.        end

20.end

21.//Give up the 1th and 2th row edge data caculate for simple process

22.//Give up the 1th and 2th point of 1 line for simple process

23.wire    read_frame_href     =   per_frame_href_r[0];    //RAM read href sync signal

24.wire    read_frame_clken    =   per_frame_clken_r[0];   //RAM read enable

25.assign  matrix_frame_vsync  =   per_frame_vsync_r[1];

26.assign  matrix_frame_href   =   per_frame_href_r[1];

27.assign  matrix_frame_clken  =   per_frame_clken_r[1];

4 Okay 此时根据 read_frame_href read_frame_clken 信号,直接读取3*3 像素阵列。读取的 HDL 实现如下:

代码6‑6

1.        //----------------------------------------------------------------------------

2.        //----------------------------------------------------------------------------

3.        /******************************************************************************

4.                            ----------  Convert Matrix  ----------

5.                        [ P31 -> P32 -> P33 -> ]   ---> [ P11 P12 P13 ]

6.                        [ P21 -> P22 -> P23 -> ]   ---> [ P21 P22 P23 ]

7.                        [ P11 -> P12 -> P11 -> ]   ---> [ P31 P32 P33 ]

8.        ******************************************************************************/

9.        //---------------------------------------------------------------------------

10.      //---------------------------------------------------

11.      /***********************************************

12.          (1) Read data from Shift_RAM

13.          (2) Caculate the Sobel

14.          (3) Steady data after Sobel generate

15.      ************************************************/

16.      //wire  [23:0]  matrix_row1 = {matrix_p11, matrix_p12, matrix_p13}; //Just for test

17.      //wire  [23:0]  matrix_row2 = {matrix_p21, matrix_p22, matrix_p23};

18.      //wire  [23:0]  matrix_row3 = {matrix_p31, matrix_p32, matrix_p33};

19.      always@(posedge clk or negedge rst_n)

20.      begin

21.          if(!rst_n)

22.              begin

23.              {matrix_p11, matrix_p12, matrix_p13} <= 24'h0;

24.              {matrix_p21, matrix_p22, matrix_p23} <= 24'h0;

25.              {matrix_p31, matrix_p32, matrix_p33} <= 24'h0;

26.              end

27.          else if(read_frame_href)

28.              begin

29.              if(read_frame_clken)    //Shift_RAM data read clock enable

30.                  begin

31.                  {matrix_p11, matrix_p12, matrix_p13} <= {matrix_p12, matrix_p13, row1_data}; //1th shift input

32.                  {matrix_p21, matrix_p22, matrix_p23} <= {matrix_p22, matrix_p23, row2_data}; //2th shift input

33.                  {matrix_p31, matrix_p32, matrix_p33} <= {matrix_p32, matrix_p33, row3_data}; //3th shift input

34.                  end

35.              else

36.                  begin

37.                  {matrix_p11, matrix_p12, matrix_p13} <= {matrix_p11, matrix_p12, matrix_p13};

38.                  {matrix_p21, matrix_p22, matrix_p23} <= {matrix_p21, matrix_p22, matrix_p23};

39.                  {matrix_p31, matrix_p32, matrix_p33} <= {matrix_p31, matrix_p32, matrix_p33};

40.                  end

41.              end

42.          else

43.              begin

44.              {matrix_p11, matrix_p12, matrix_p13} <= 24'h0;

45.              {matrix_p21, matrix_p22, matrix_p23} <= 24'h0;

46.              {matrix_p31, matrix_p32, matrix_p33} <= 24'h0;

47.              end

48.      end

最后得到的 matrix_p11 p12 p13 p21 p22 p23 p31 p32 p33 即为得到的 3*3 像素阵列,仿真时序图如下所示:

前面Shift_RAM存储耗费了一个时钟,同时 3*3 阵列的生成耗费了一个时钟,因此我们需要人为的将行场信号、像素使能读取信号移动 2 个时钟,如下所示:

assign matrix_frame_vsync =per_frame_vsync_r[1];

assign matrix_frame_href =per_frame_href_r[1];

assign matrix_frame_clken =per_frame_clken_r[1];

至此我们得到了完整的 3*3 像素阵列的模块,同时行场、使能时钟信号与时序保持一致,Modelsim 仿真图如下所示:

1.3 Mean_Filter 均值滤波算法的实现

不过相对于 3*3 像素阵列的生成而言,均值滤波的算法实现反而难度小的多,只是技巧性的问题。

继续分析上面这个表格。其实 HDL 完全有这个能力直接计算 8 个值相加的均值,不过为了提升电路的速度,建议我们需要通过以面积换速度的方式来实现。 So 这里需要 3 个步骤:

1 分别计算 3 行中相关像素的和;

2 计算(1 中三个结果的和;

在(2 运算后,我们不能急着用除法去实现均值的运算。记住,能用移位替换的,绝对不用乘除法来实现。这里 8 个像素, 即除以 8 可以方便的用右移动 3Bit 来实现。不过这里更方便的办法是,直接提取 mean_value4[10:3]

这一步我们不单独作为一个 Step 而是直接作为结果输出。分析前面的运算,总共耗费了 2 个时钟, 因此需要将行场信号、像素读取信号偏移 2 个时钟,同时像素时钟,根据行信号使能,直接读取 mean_value4[10:3],如下所示:

这样,我们便得到了运算后的时序,实现了均值滤波算法。

最后, Video_Image_Processor 顶层文件中例化Gray_Mean_Filter算法模块,完成算法的添加。

最后直接将生成的 post_img_Y 输入给 24Bit DDR 控制器即可。
