「雕爷学编程」Arduino动手做（19）—震动报警模块

37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试做实验，不管成功与否，都会记录下来---小小的进步或是搞不定的问题，希望能够抛砖引玉。


【Arduino】108种传感器模块系列实验（资料+代码+图形+仿真）

实验十九：常闭型SW-420震动开关传感器报警模块

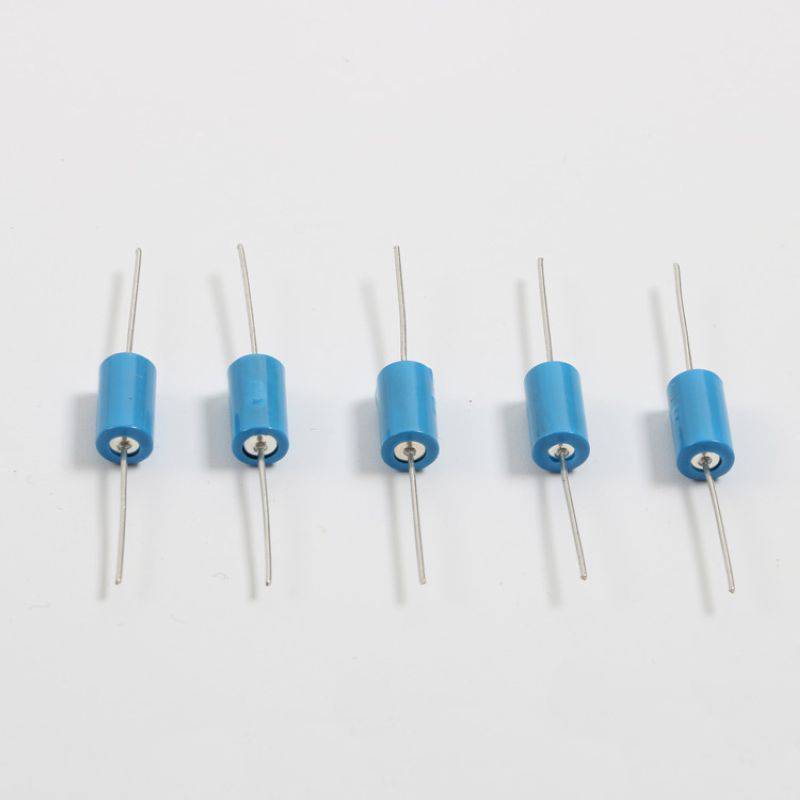

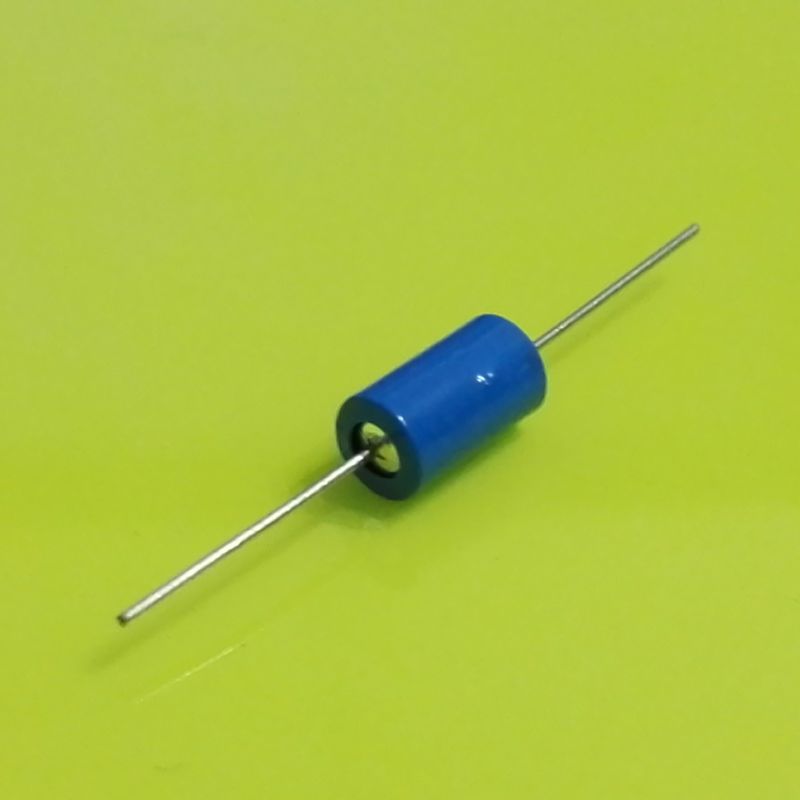

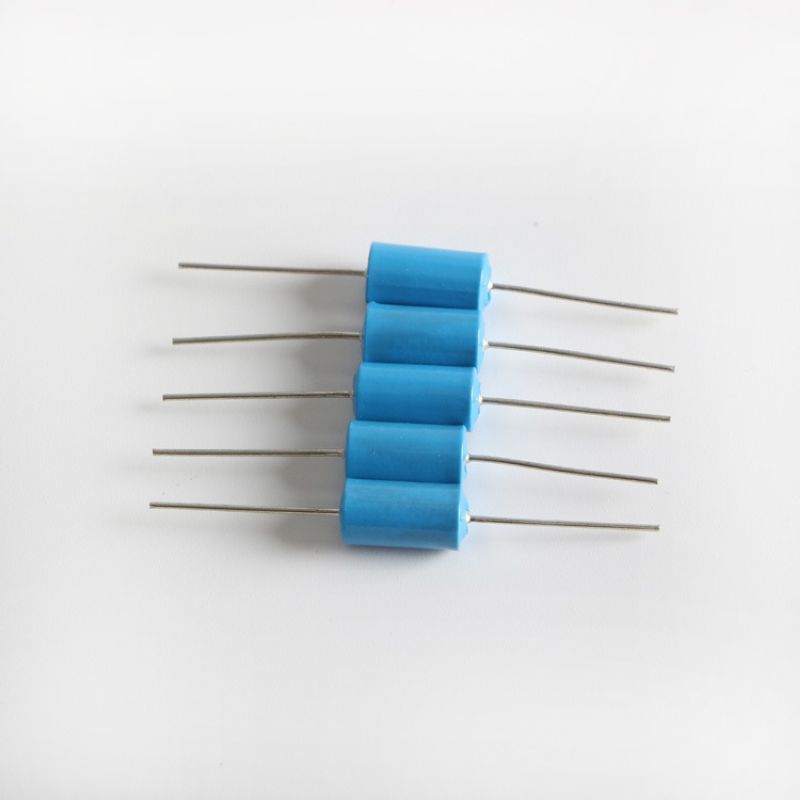

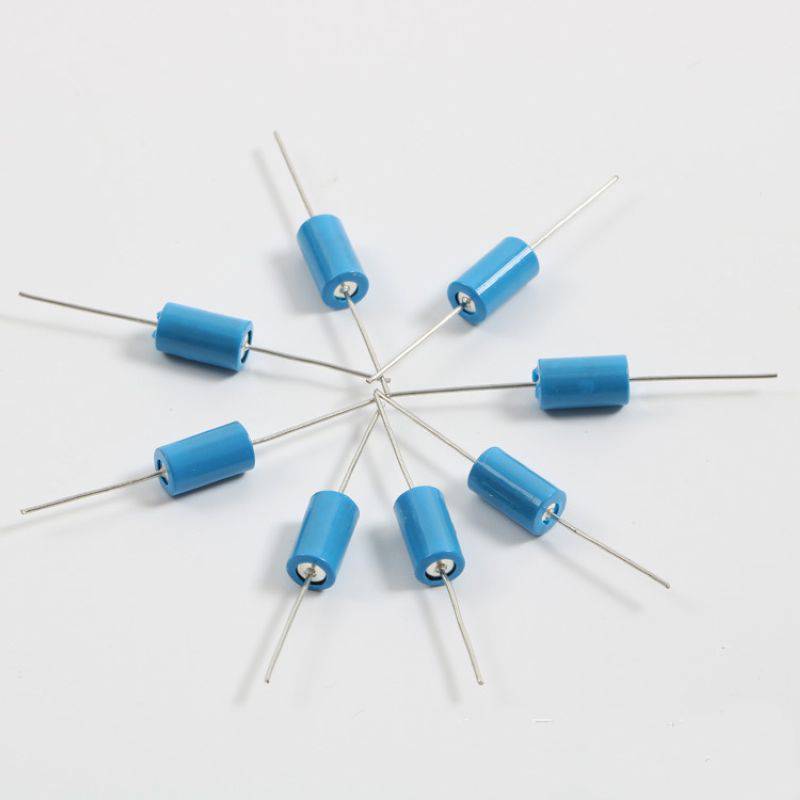

震动开关
正确的名称应该称为震动传感器，也就是在感应震动力大小将感应结果传递到电路装置，并使电路启动工作的电子开关。震动开关主要应用于电子玩具、小家电、运动器材以及各类防盗器等产品中。震动开关因为拥有灵活且灵敏的触发性，成为许多电子产品中不可或缺的电子元件。

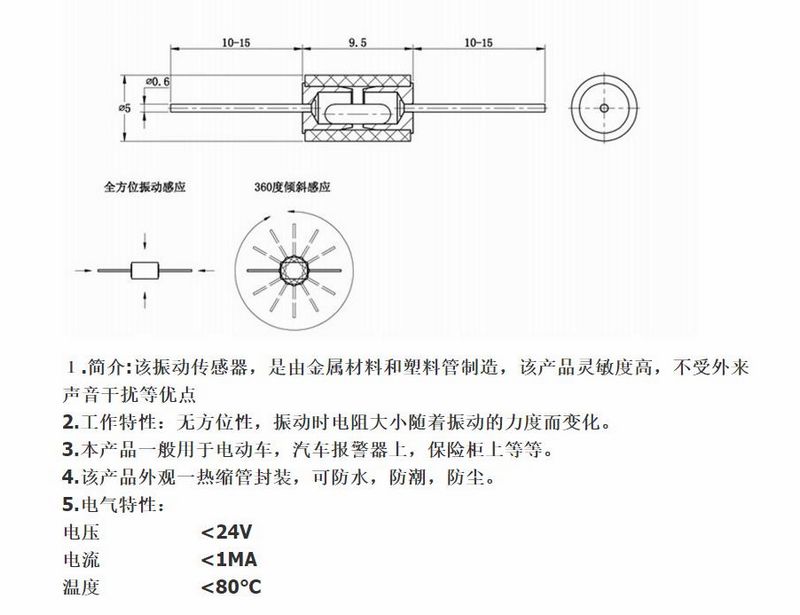

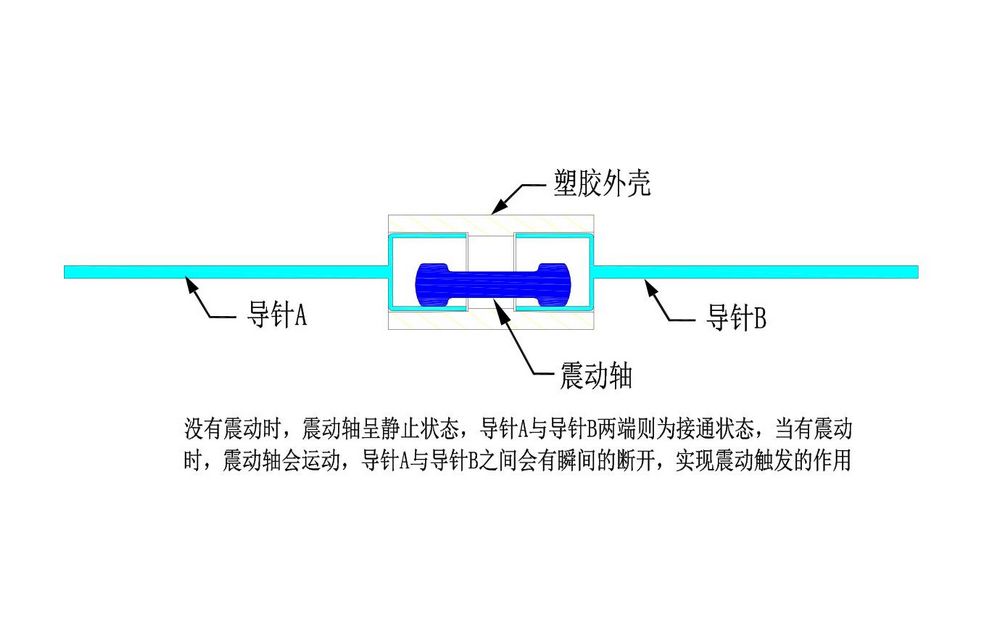

元件结构图



工作原理
平时任何角度开关都是接通状态，受到振动或移动时，开关内导通电流的滚轴会产生移动或振动，从而导致通过的电流断开或电阻阻值的升高而触发电路。这种开关的特点是平时一般处于导通状态耐振动时会短暂断开，所以它的灵敏度很高，通过IC的设置，客户可按自身产品的灵敏度要求作调整。



元件材质
1 带引线铜帽 黄铜管镀镍、引线为红铜镀锡
2 导针 黄铜底层镀镍-表层镀金
3 滚珠 不锈钢珠镀银或镀金
4 热收缩管 PE热收缩管/PET热收缩管
5 封口胶粒 PC



性能介绍
1、SW-420为单滚轴型全方位感应触发开关,本产品可全方产感应不同方向的振动、倾斜。
2、震动开关产品当向导电端（银色引脚端A）倾斜、倾斜角大于15度時，为开路OFF状态，当产品水平状态发生倾斜改变，触发端（镀金引脚端C）低于水平倾斜角大于于15度角時，为闭路ON状态。水平放置时，晃动可易触发。而银色脚向下时，晃动不易触发。 适用小电流电路的倾斜、震动感应触发。
3、震动开关本规格产品为完全密封式封裝，可防水、防尘。
4、震动开关在正常使用状态下，开关寿命可达10万次 。

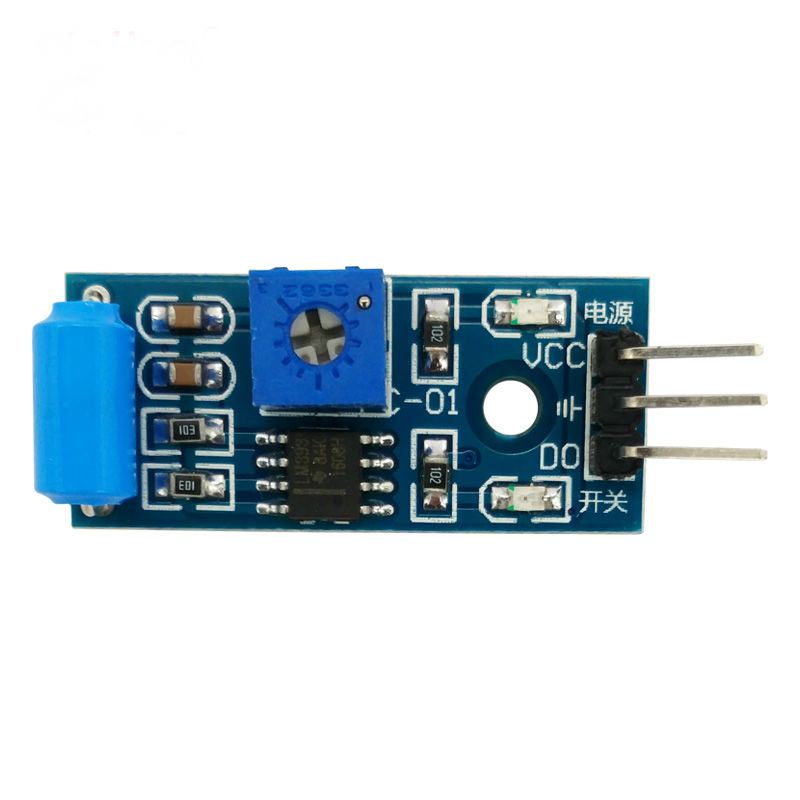

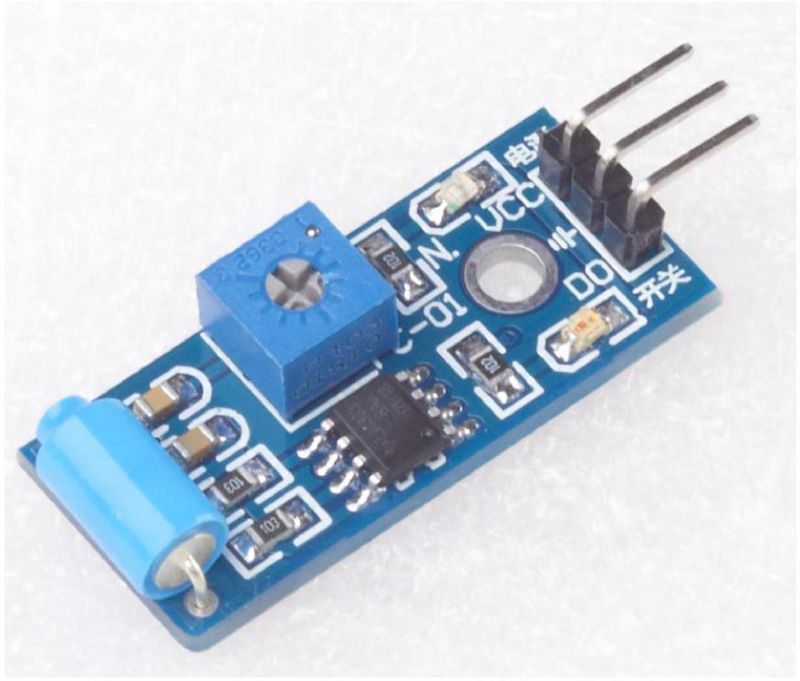

常闭型SW-420震动开关传感器模块用途：

用于各种震动触发作用，报盗报警，智能小车，地震报警，摩托车报警等。

本模块与常开型震动传感器模块相比，震动触发的时间更长，可以驱动继电器模块。



模块电原理图

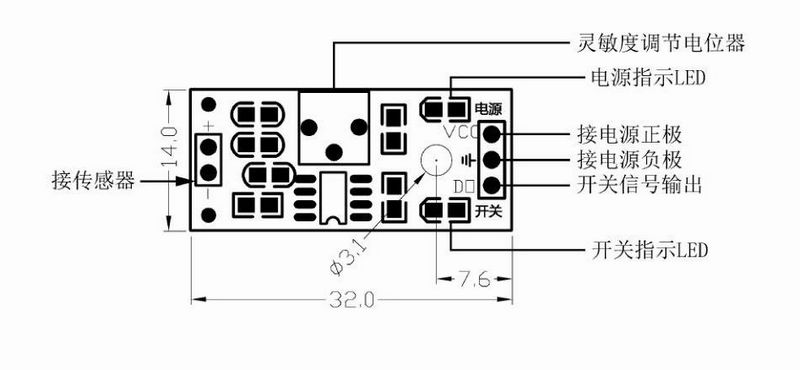

模块特色：
1、采用ＳＷ-420常闭型震动传感器
2、比较器输出，信号干净，波形好，驱动能力强，超过15mA
3、工作电压3.3V-5V
4、输出形式 ：数字开关量输出（0和1）
5、设有固定螺栓孔，方便安装
6、小板PCB尺寸：3.2cm x 1.4cm
7、使用宽电压LM393比较器

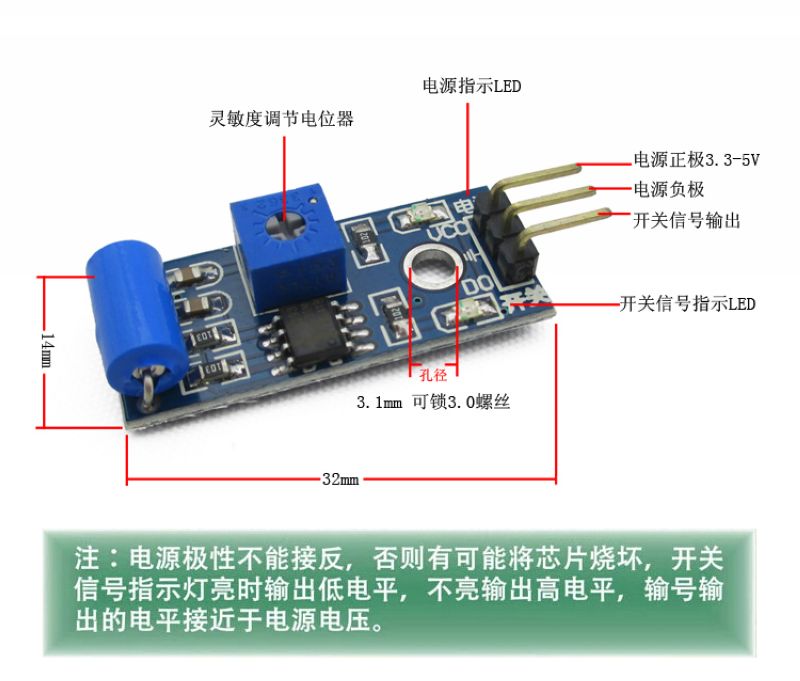

模块接口说明（3 线制）
1 VCC 外接 3.3V-5V 电压（可以直接与 5v 单片机和 3.3v 单片机相连）
2 GND 外接 GND
3 DO 小板数字量输出接口（0 和 1）
注意：正确接线！切勿将正负接反，使板子电子器件烧毁



模块使用说明：

1、产品不震动时，震动开关呈闭合导通状态，输出端输出低电平，绿色指示灯亮；

2、产品震动时，震动开关瞬间断开，输出端输出高电平，绿色指示灯不亮；

3、输出端可以与单片机直接相连，通过单片机来检测高低电平，由此来检测环境是否有震动，起到报警作用。

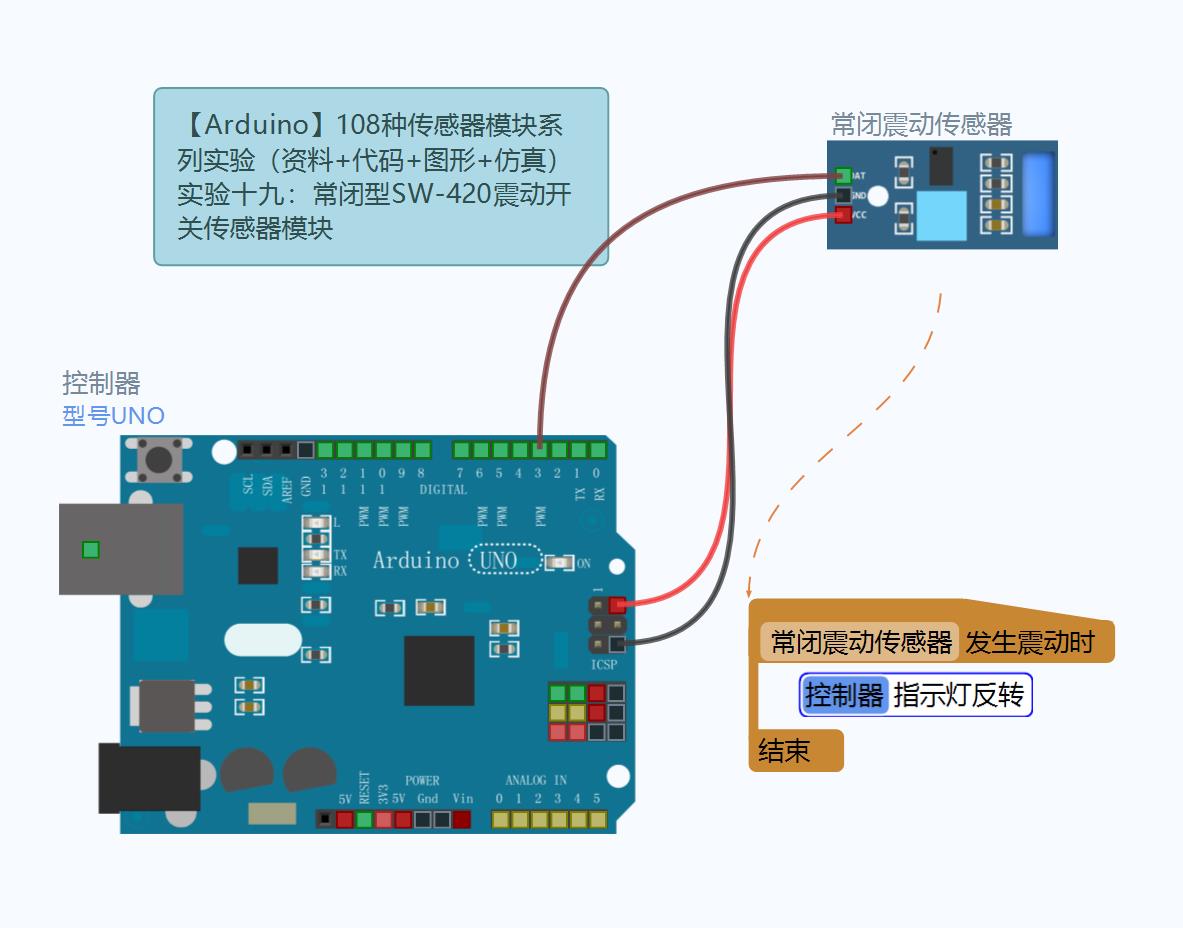

实验示意图





/*

【Arduino】108种传感器模块系列实验（资料+代码+图形+仿真）

   实验十九：常闭型SW-420震动开关传感器模块

*/



void setup()

{

      pinMode(3,INPUT);

      pinMode(13,OUTPUT);

}



void loop() {

  if (digitalRead(3)) {

      digitalWrite(13,HIGH);

      delay(1000);

  }

  else {

      digitalWrite(13,LOW);

  }

}

　　
