【RT-Thread笔记】PIN设备中断实验

点击上方「嵌入式大杂烩」，选择「置顶公众号」第一时间查看编程笔记！

通用I/O的特性

通用I/O口主要特性如下：

1、输入输出模式可控制。

（1）输出模式一般包括：推挽、开漏、上拉、下拉。引脚为输出模式时，可以通过配置引脚输出的电平状态为高电平或低电平来控制连接的外围设备。

（2）输入模式一般包括：浮空、上拉、下拉、模拟。引脚为输入模式时，可以读取引脚的电平状态，即高电平或低电平。

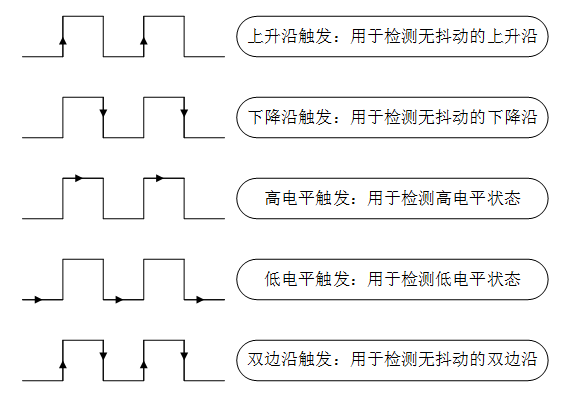

2、可编程控制中断：中断触发模式可配置，一般有下图所示5种中断触发模式：

上一篇笔记【RT-Thread笔记】IO设备模型及PIN设备分享了PIN设备的输入输出例子。这篇笔记分享PIN设备的中断实验。

PIN设备中断实验

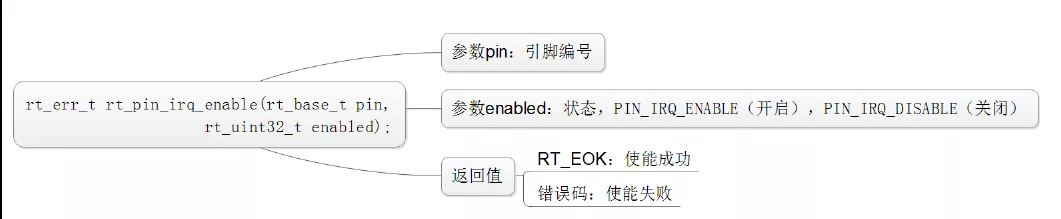

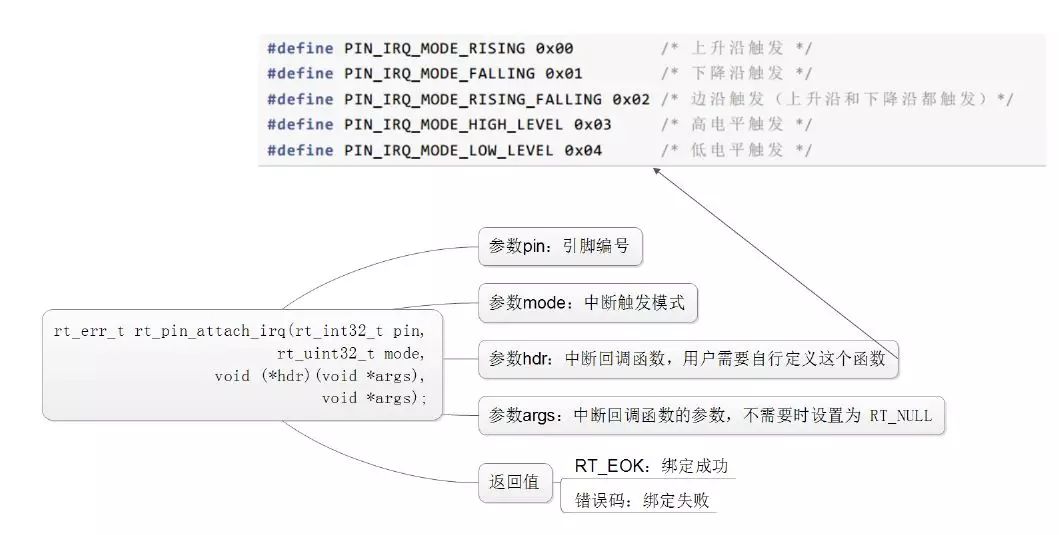

应用程序通过 RT-Thread 提供的 PIN 设备管理接口来访问 GPIO，中断用到的是rt_pin_attach_irq()接口及rt_pin_irq_enable接口：

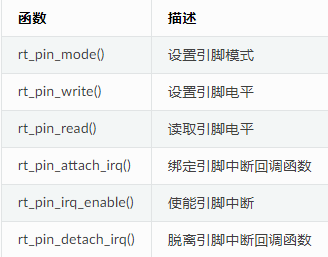

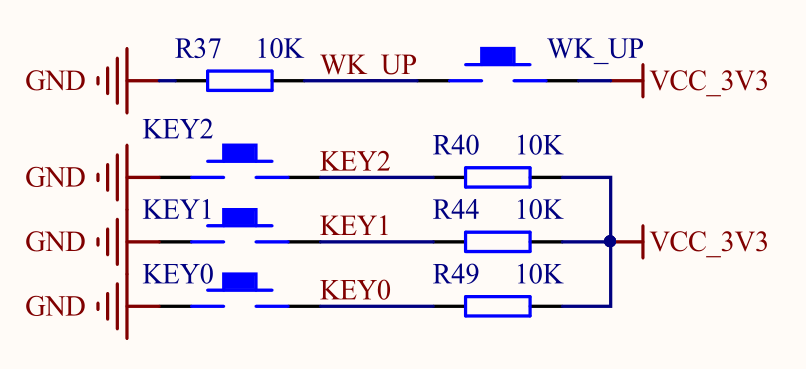

根据原理图：

按键KEY0被按下时其对应的GPIO引脚应读取到低电平，所以引脚模式设置为下拉输入。废话不多说，直接看代码：

#include <rtthread.h>
#include <rtdevice.h>
#include <board.h>

#define  STACK_SIZE	         512
#define  THREAD_PRIORITY	 25
#define  TIMESLICE  		 5

/* 中断回调函数 ---------------------------------------------------------------------------- */
static void hdr_callback(void *args)
{
char *str = args;
	rt_kprintf("KEY0 pressed. %s\n", str);
}

/* irq线程入口函数 -------------------------------------------------------------------------*/
static void irq_thread_entry(void *parameter)
{
/* 配置KEY0引脚为上拉输入 */
	rt_pin_mode(PIN_KEY0, PIN_MODE_INPUT_PULLUP);

/* 绑定中断回调函数，下降沿模式，回调函数参数为字符串"--By ZhengNian" */
	rt_pin_attach_irq(PIN_KEY0, PIN_IRQ_MODE_FALLING, hdr_callback, (void*)"--By ZhengNian");

/* 使能引脚中断 */
	rt_pin_irq_enable(PIN_KEY0, PIN_IRQ_ENABLE);
}

/* 主函数 ----------------------------------------------------------------------------------*/
int main(void)
{
/* 定义线程句柄 */
rt_thread_t tid;

/* 创建动态pin线程 ：优先级 25 ，时间片 5个系统滴答，线程栈512字节 */
    tid = rt_thread_create("irq_thread",
                  irq_thread_entry,
                  RT_NULL,
                  STACK_SIZE,
                  THREAD_PRIORITY,
                  TIMESLICE);

/* 创建成功则启动动态线程 */
if (tid != RT_NULL)
    {
    	rt_thread_startup(tid);
    }

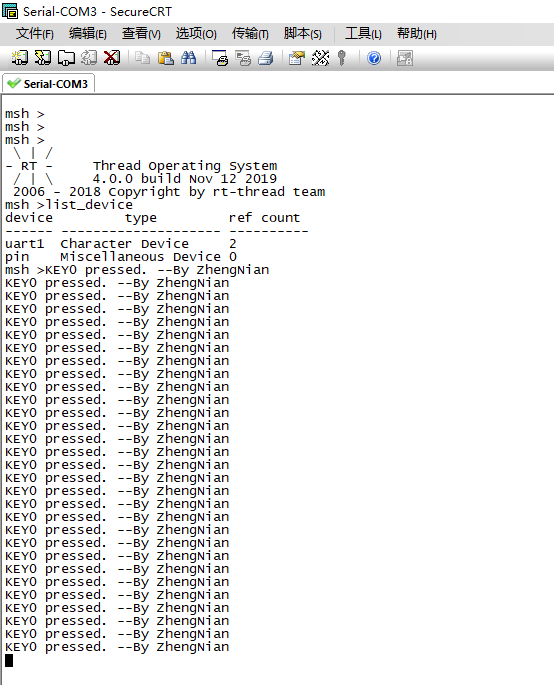

return 0;
}
