一、什么是can总线?

can总线因为使用电压差表示逻辑1和0,所以抗干扰性强,传播距离远(500kbps 时130M),比特率越小越远

1.can有几根线?

  2根,can_H ,can_L

2.can怎么表示1,0?

  can_H - can_L > 0.9V ,为逻辑 0,也称为显性电平。

  can_H - can_L < 0.5v ,为逻辑1,也称为隐性电平。

一般can_H为3.5V , 2.5V

一般can_L为2.5V ,1.5V

二、stm32 怎么使用can总线

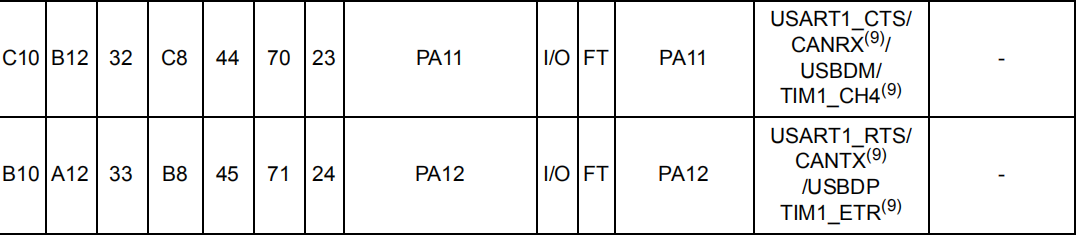

1.can接口在哪?



  stm32有can总线控制器,以及有库函数stm32f10x_can.c可以驱动该控制器

  但stm32只是有can总线控制器,要真正连接can总线,她还要外接can总线收发器,才能分出来can_H ,can_L,例如如下芯片:

  这个芯片的主要作用是发送时根据TXD的电平来决定can_H 和can_L的电平,以及接收时根据can_H 和 can_L的电平差来决定RXD的电平。



2.can概念入门比较好的文档

https://wenku.baidu.com/view/7701528a6529647d2728520f.html

这个文档比较详细的介绍了can帧的类型,以及各个帧每个字节,每个bit的含义,以及优先级仲裁机制。下面的例程是数据帧。

3.can例程。



 1 #ifndef CAN_H_
 2 #define CAN_H_
 3 #include "stm32f10x.h"
 4 #define RCC_APBxPeriph_CAN_IO RCC_APB2Periph_GPIOA
 5 #define CAN_RXD GPIO_Pin_11
 6 #define CAN_TXD GPIO_Pin_12
 7 #define CAN_IO  GPIOA
 8
 9 enum canrate_e
10 {
11     CANRATE125K=125,
12     CANRATE250K=250,
13     CANRATE500K=500,
14     CANNOTLINK,
15 };
16
17 enum canStdExt_e
18 {
19     CANSTD=0,
20     CANEXT=1,
21 };
22 struct canrxtx_s
23 {
24     CanRxMsg rxMessage[3];
25     u8 rx_newflag;
26     uint32_t f;
27     CanTxMsg txMessage;
28
29 };
30
31 /*std ID*/
32 #define CAN1_TX_STD_ID 0x7DF //11 Bits ID,Functional
33
34 #define CAN1_TX_STD_ID_ECM 0x7E0 //11 Bits  ECM ID,physical
35 #define CAN1_RX_STD_ID_ECM 0x7E8 //11 Bits  ECM ID,physical
36 #define CAN1_RX_STD_Filter 0x7FF //11 bits ECM Filter
37
38 /*extend ID*/
39 #define CAN1_TX_EXT_ID 0x18DB33F1 //29 Bits  ID,Functional
40 #define CAN_Id_Extended_HONDA 0x18DBEFF1 //29 Bits  ID,Functional   HONDA
41 #endif



  1 #include "can.h"
  2 #include <string.h>
  3 u8 std_or_ext;
  4 struct canrxtx_s canrxtx;
  5 void CAN1_init(enum canrate_e canrate)
  6 {
  7
  8     GPIO_InitTypeDef GPIO_InitStructure;
  9     CAN_InitTypeDef  CAN_InitStructure;
 10
 11     RCC_APB2PeriphClockCmd(RCC_APBxPeriph_CAN_IO | RCC_APB2Periph_AFIO,ENABLE);
 12     RCC_APB1PeriphClockCmd(RCC_APB1Periph_CAN1,ENABLE);
 13     GPIO_InitStructure.GPIO_Pin = CAN_RXD;
 14     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
 15     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 16     GPIO_Init(CAN_IO, &GPIO_InitStructure);
 17
 18     GPIO_InitStructure.GPIO_Pin = CAN_TXD;
 19     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
 20     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 21     GPIO_Init(CAN_IO, &GPIO_InitStructure);
 22
 23     CAN_DeInit(CAN1);
 24     CAN_StructInit(&CAN_InitStructure);
 25
 26     CAN_InitStructure.CAN_TTCM = DISABLE;
 27     CAN_InitStructure.CAN_ABOM = DISABLE;
 28     CAN_InitStructure.CAN_AWUM = DISABLE;
 29     CAN_InitStructure.CAN_NART = DISABLE;
 30     CAN_InitStructure.CAN_RFLM = DISABLE;
 31     CAN_InitStructure.CAN_TXFP = DISABLE;
 32     CAN_InitStructure.CAN_Mode = CAN_Mode_Normal;
 33     CAN_InitStructure.CAN_SJW = CAN_SJW_1tq;
 34     CAN_InitStructure.CAN_BS1 = CAN_BS1_3tq;
 35     CAN_InitStructure.CAN_BS2 = CAN_BS2_2tq;
 36      //CAN BaudRate = 72MHz/(CAN_SJW+CAN_BS1+CAN_BS2)/CAN_Prescaler
 37      if(canrate==CANRATE125K) /* 125KBps */
 38          CAN_InitStructure.CAN_Prescaler =96;
 39      else if(canrate==CANRATE250K) /* 250KBps */
 40          CAN_InitStructure.CAN_Prescaler =48;
 41      else  /* 500KBps */
 42          CAN_InitStructure.CAN_Prescaler = 24;
 43
 44     CAN_Init(CAN1, &CAN_InitStructure);
 45 }
 46
 47 void CAN1_ConfigFilter(u32 id1, u32 id2, u32 mask1, u32 mask2, u8 std_or_ext)
 48 {
 49     CAN_FilterInitTypeDef  CAN_FilterInitStructure;
 50     NVIC_InitTypeDef  NVIC_InitStructure;
 51
 52     CAN_FilterInitStructure.CAN_FilterNumber=1; //use which filter,0~13
 53     CAN_FilterInitStructure.CAN_FilterMode=CAN_FilterMode_IdMask;
 54     if(std_or_ext == CANSTD)
 55     {
 56         CAN_FilterInitStructure.CAN_FilterScale=CAN_FilterScale_16bit;
 57         CAN_FilterInitStructure.CAN_FilterIdHigh=id1<<5;
 58         CAN_FilterInitStructure.CAN_FilterIdLow=id2<<5;
 59         CAN_FilterInitStructure.CAN_FilterMaskIdHigh=mask1<<5;
 60         CAN_FilterInitStructure.CAN_FilterMaskIdLow=mask2<<5;
 61
 62     }
 63     else
 64     {
 65         CAN_FilterInitStructure.CAN_FilterScale=CAN_FilterScale_32bit;
 66         CAN_FilterInitStructure.CAN_FilterIdHigh=(u16) (id1>>13);
 67         CAN_FilterInitStructure.CAN_FilterIdLow=(u16) (((id1&0x00001FFF)<<3)|CAN_Id_Extended|CAN_RTR_DATA);
 68         CAN_FilterInitStructure.CAN_FilterMaskIdHigh=(u16) (mask1>>13);
 69         CAN_FilterInitStructure.CAN_FilterMaskIdLow=(u16) ((mask1&0x00001FFF)<<3);
 70
 71     }
 72
 73     CAN_FilterInitStructure.CAN_FilterFIFOAssignment=CAN_FIFO0;
 74     CAN_FilterInitStructure.CAN_FilterActivation=ENABLE;
 75     CAN_FilterInit(&CAN_FilterInitStructure);
 76
 77     NVIC_InitStructure.NVIC_IRQChannel = CAN1_RX1_IRQn;
 78
 79     NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
 80     NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
 81     NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
 82     NVIC_Init(&NVIC_InitStructure);
 83
 84     CAN_ITConfig(CAN1, CAN_IT_FMP0, ENABLE);
 85 }
 86 /************************init******************************/
 87 void init_demo()
 88 {
 89     std_or_ext = CANEXT;
 90     CAN1_init(CANRATE500K);
 91     CAN1_ConfigFilter(0x18DAF110,0x18DAF110,0x1FFFF100,0x1FFFF100,std_or_ext);//extend ID
 92 }
 93 /************************tx******************************/
 94 /*datalen<=8*/
 95 int CAN1_TransASerialData(u8* pdata,u8 datalen)
 96 {
 97     u8 i=0;
 98
 99     Delay_ms(20);
100
101     if(std_or_ext == CANEXT)
102     {
103         canrxtx.txMessage.StdId=0x00;
104         canrxtx.txMessage.ExtId=CAN_Id_Extended_HONDA;//bentian
105         canrxtx.txMessage.RTR=CAN_RTR_DATA;
106         canrxtx.txMessage.IDE=CAN_Id_Extended;// 29 bits
107
108     }
109     if(std_or_ext== CANSTD)
110     {
111         canrxtx.txMessage.StdId=CAN1_TX_STD_ID;
112         canrxtx.txMessage.ExtId=0x00;
113         canrxtx.txMessage.RTR=CAN_RTR_DATA;
114         canrxtx.txMessage.IDE=CAN_Id_Standard;//11 bits
115     }
116
117     canrxtx.txMessage.DLC=0x08;
118     canrxtx.txMessage.Data[0]=datalen;
119     memcpy(&(canrxtx.txMessage.Data[1]),pdata,datalen);
120
121
122     while(((i++)<3)&&(CAN_TxStatus_NoMailBox==CAN_Transmit( CAN1,&canrxtx.txMessage)))
123
124     if(i>=3)    //timeout
125     {
126         return (-1);
127     }
128
129     canrxtx.rx_newflag=0;
130     return (0);
131
132 }
133 /************************rx******************************/
134 void CAN1_RX1_IRQHandler(void)
135 {
136     memset(&canrxtx.rxMessage,0,sizeof(CanRxMsg));
137     if(CAN_MessagePending(CAN1,CAN_FIFO0))
138         {
139             CAN_Receive(CAN1,CAN_FIFO0,&canrxtx.rxMessage[0]);
140         }
141     canrxtx.rx_newflag=1;
142 }

 三、标识符过滤器的解释

过滤器只是用于接收,判断某个报文是否能通过过滤器,过滤器初始化如下:
 53     CAN_FilterInitStructure.CAN_FilterMode=CAN_FilterMode_IdMask;
 56         CAN_FilterInitStructure.CAN_FilterScale=CAN_FilterScale_16bit;
 57         CAN_FilterInitStructure.CAN_FilterIdHigh=id1<<5;  58 CAN_FilterInitStructure.CAN_FilterIdLow=id2<<5;  59 CAN_FilterInitStructure.CAN_FilterMaskIdHigh=mask1<<5;  60 CAN_FilterInitStructure.CAN_FilterMaskIdLow=mask2<<5;

stm32有0~13个过滤器组,每个过滤器组有两个32位的寄存器,通过设置下面两个结构体成员的值可以有四种组合:
CAN_FilterModeCAN_FilterScale



 四、关于邮箱

如下图,发送3个邮箱,接收每个FIFO 3个邮箱,这是硬件自动管理的,软件不用管,只要判断发送成不成功,中断接收哪个FIFO就行了(要接收过滤器初始化时绑定的那个FIFO)。

每个邮箱都可以存储一个独立的报文,发送调度器(下图红圈)会根据标识符(ID)的优先级来决定先发送哪个报文(比如发送时3个邮箱都有报文,标识符不一样),PS:标识符数值越小,优先级越高,这是由CAN总线仲裁机制决定的(线与,0可以与掉1)。

五、can中容易理解错的概念

1.CAN总线中是没有地址这个概念的,每个报文都是群发。

所有节点都可以发送和接收,先发送的有优先权,此时其它节点处于监听模式,看是否有能通过自己过滤器的报文。

当同时有多个节点需要同时发送时,can总线将实行仲裁,标识符小的优先发送,被仲裁下去想要发送的节点立即转入监听状态,等待下次机会。

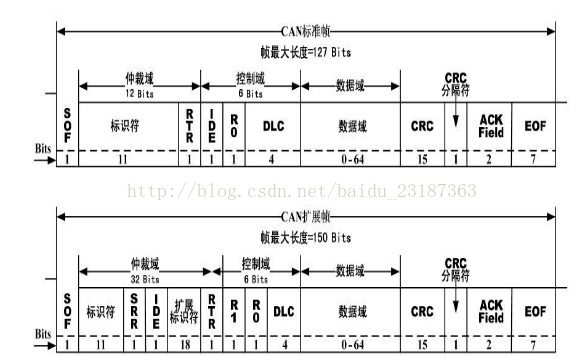

标识符是报文的一部分,如下图所示:

2.不管是标准帧或者扩展帧,最多只能携带8字节数据,用户可以根据这8个字节私立协议。

SOF:帧起始信号,显性电平,即can_H和can_L相差很小,小于0.5V,库函数做了赋值,不管。

标识符:11bit或者29bits,代表着本条报文的优先级

RTR:帧类型,是远程帧还是数据帧

IDE:标准帧还是扩展帧

R0:保留位,库函数做了,不管

DLC:数据域长度

数据域:具体携带的数据,最长8字节

CRC:对CRC前所有字节进行校验,得到的结果,库函数进行了这一步,不需要我们自己计算,不管。

CRC分隔符:1个隐性电平,库函数做了,不管

ACK Field:库函数做了,

EOF:帧结束标志,至少连续7位的隐性电平。不管。

 3.位填充的概念

在CAN消息帧中,帧起始,仲裁场。控制场,数据场和CRC段,均以位填充方法进行编码。当发送器在发送流中检测到5个极性相同的连续位时,自动插入一个部补位码。

我觉得这个只要了解就行了,实际编程中库函数已经帮我们做了。
