一、前言

  毕业论文答辩结束,闲下来写篇文章。芯片研发人员都在Linux系统下借助各种EDA工具和代码语言完成工作,因此提高代码开发效率,熟练运用开发工具是十分必要的。本文讲述VIM编辑神器的verilogHDL自定义模板调用以及VCS仿真软件的基本使用方式。

二、VIM编辑器自定义模板调用

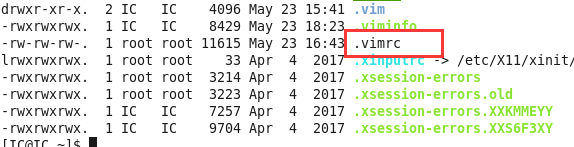

  在之前的博文中谈到过GVIM编辑器中可以通过调用模板来生成重复性代码,但没有介绍自定义模板的方式。关于VIM的安装与配置详细内容,见参考文献1。这里主要用到VIM的用户配置文件:.vimrc(若没有新建该文件并编辑),我们在用户目录下使用ls -al命令可以看到该文件:

  使用VIM编辑器打开VIM配置文件,以下部分是在文件底部自行添加的命令:



:ab Shixu always@(posedge clk or negedge rst_n)begin<Enter>if(~rst_n)begin<Enter><Enter>end<Enter>else begin<Enter><Enter>end<Enter>end
:ab Zuhe always@(*)begin<Enter><Enter>end
:ab Counter always@(posedge clk or negedge rst_n)begin<Enter>if(~rst_n)begin<Enter>cnt <= 0;<Enter>end<Enter>else if(add_cnt)begin<Enter>if(end_cnt)<Enter>cnt <= 0;<Enter>else<Enter>cnt <= cnt + 1'b1;<Enter>end<Enter>end<Enter><Enter>assign add_cnt = ;<Enter>assign end_cnt = add_cnt && cnt == - 1;
:ab Width_func function integer clogb2 (input integer bit_depth);<Enter>begin<Enter>for(clogb2=0;bit_depth>0;clogb2=clogb2+1)<Enter>bit_depth = bit_depth >> 1;<Enter>end<Enter>endfunction<Enter>
:ab Clock initial begin<Enter>clk = 0;<Enter>forever begin<Enter>#(CYC/2.0);<Enter>clk=~clk;<Enter>end<Enter>end<Enter>
:ab Reset initial begin<Enter>rst_n = 1;<Enter>#1;<Enter>rst_n = 0;<Enter>#(RST_TIM*CYC) rst_n = 1;<Enter>end<Enter>

  自定义模板的格式为    :ab <com> <code>

  其中com是调用指令,code是当前指令生成的代码。我们新建一个.v文件测试下就能看出模板调用的妙处了。

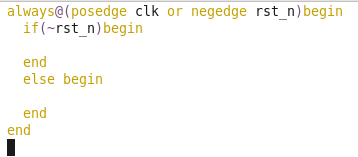

编辑(插入)模式下,输入Shixu后按下回车生成:

输入Zuhe后按下回车生成:

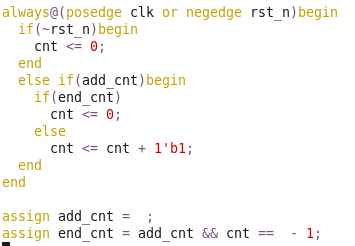

输入Counter后按下回车生成:

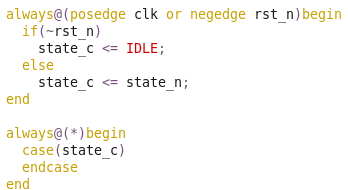

  这三个是最常用到的代码,三者相互组合可以完成很多功能了。但若状态或工作模式较多,一般采用状态机完成。输入FSM后按下回车生成:

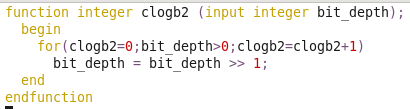

  在设计时,经常要根据数值范围设定变量的位宽。此时经常用到一个位宽计算到函数。输入Width_func后按下回车生成:

  在设计文件里常用的重复性代码基本就这些了,可以根据自己的coding style灵活调整。接下来说说testbench部分。输入Test后按下回车生成:

  里边包括了testbench中的时钟和复位相关的参数与信号定义。实际上时钟和复位信号的产生也是可以复用的。输入Clock_rst后按下回车生成:

  自定义模板还没有灵活到可以生成模块例化代码,这一部分功能得借助其他脚本语言完成了,笔者还没有尝试过。

三、VCS软件仿真

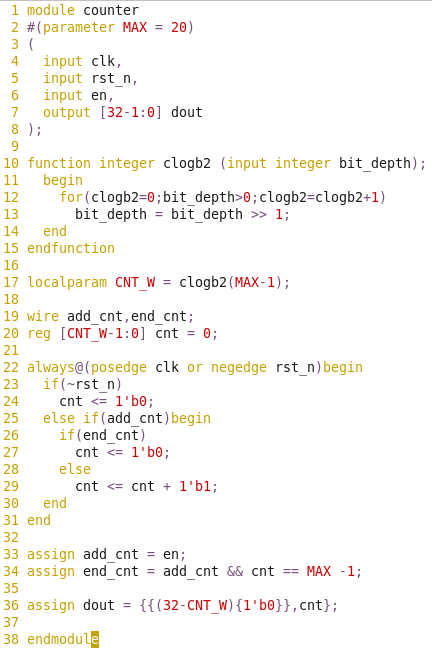

  光说这个软件没什么意思,我们来举个栗子~设计一个计数器,输出位宽固定32位。当使能信号拉高则开始从0计数直到最大值后再次从0开始递增。设计代码counter.v:

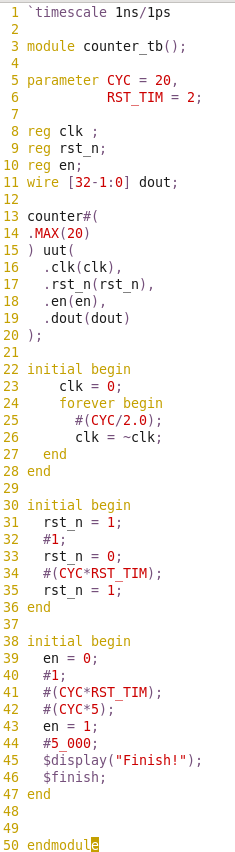

  测试代码 counter_tb.v:

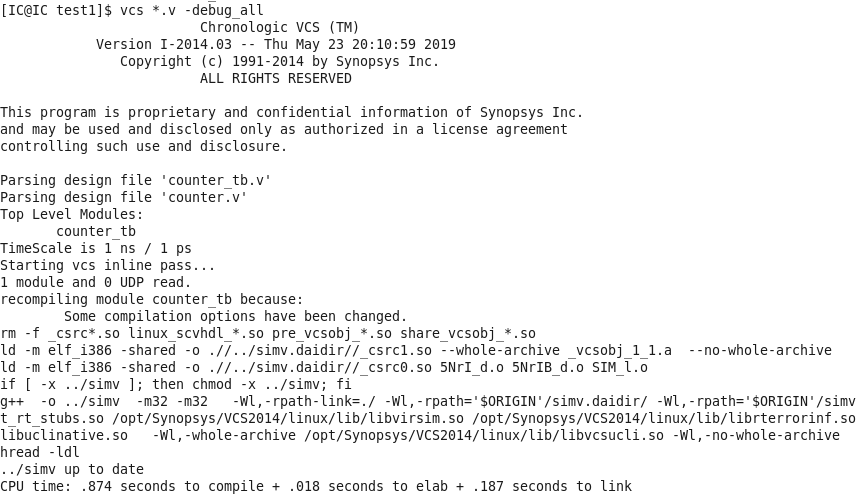

  VCS仿真大体分为三步:编译、仿真以及调试。编译命令:vcs *.v -debug_all 命令行界面会显示些信息:

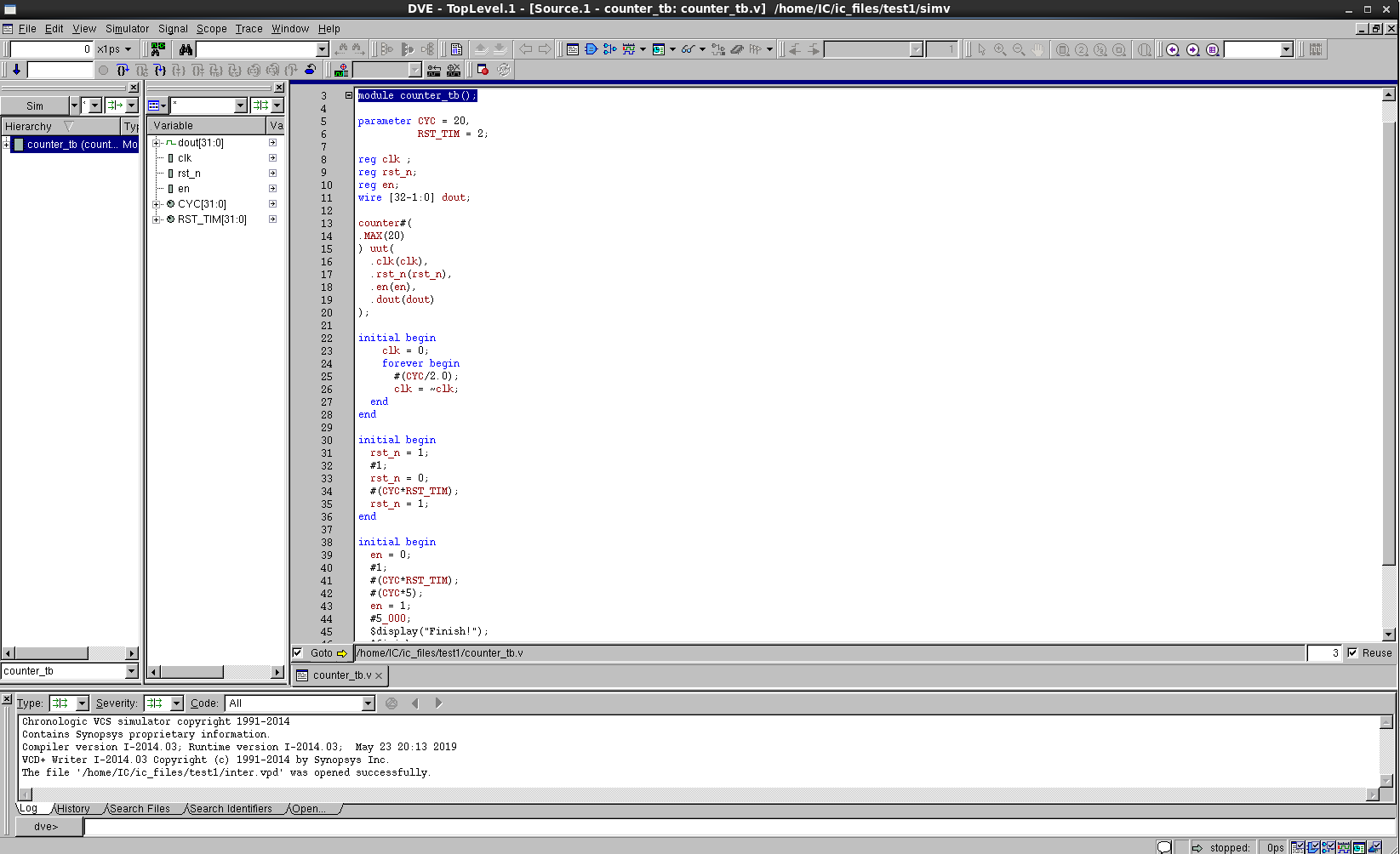

  之后文件夹内会生成simv文件,执行该文件进行仿真。./simv -gui   这里使用-gui选项打开DVE图形界面。

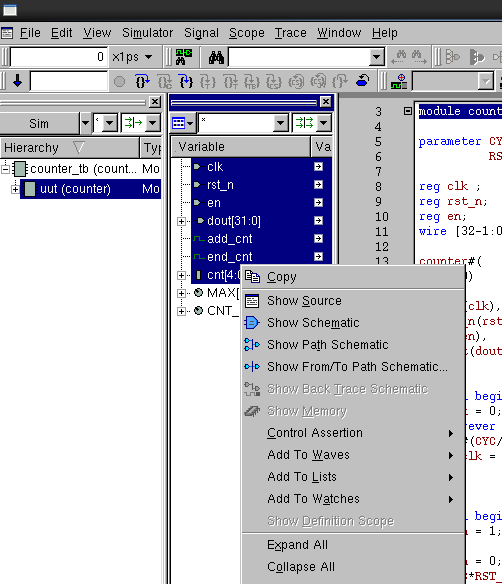

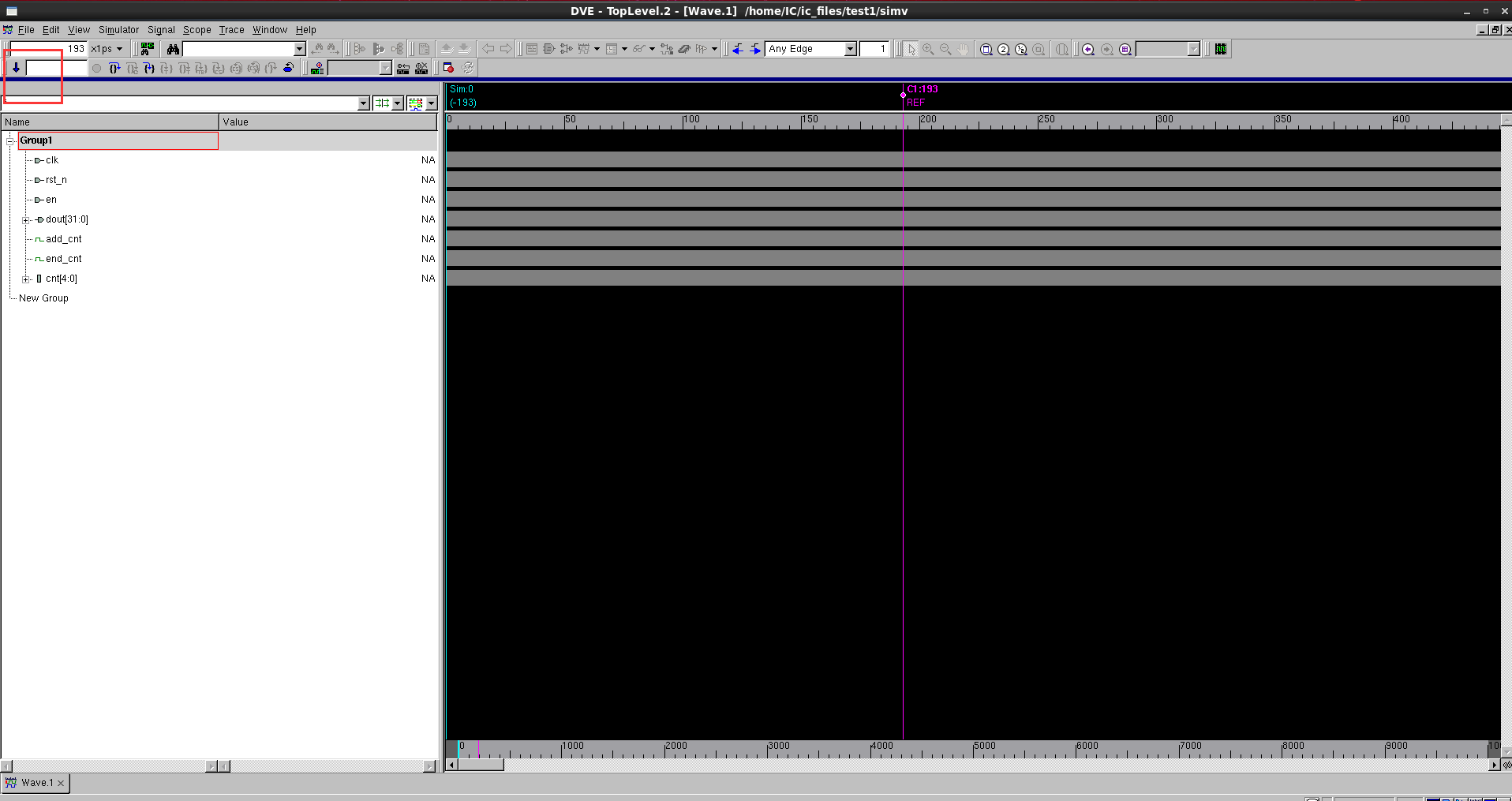

  接下来的操作和常用的Modelsim差不多了。把要观测的信号添加到波形窗口:

  点击左上角按钮运行仿真:

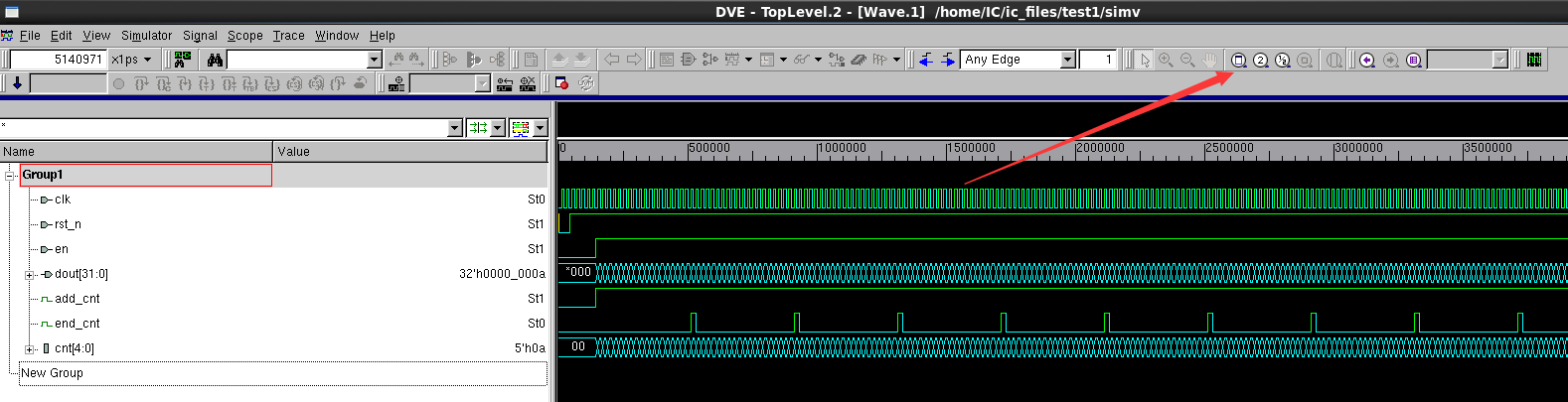

  按下红色箭头所指位置观察全局波形:

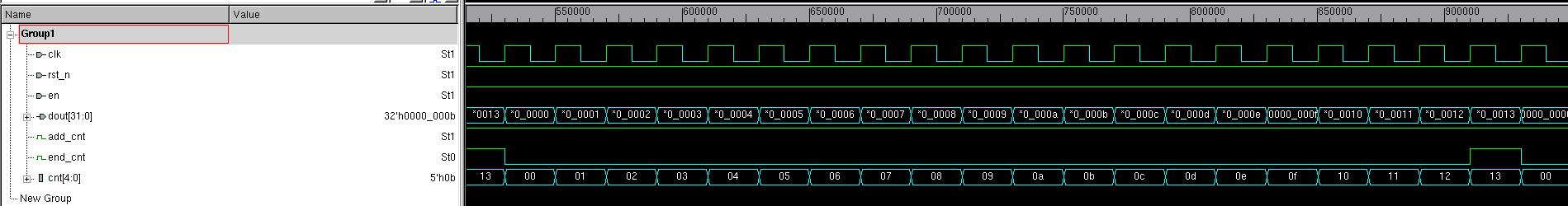

  按住鼠标左键拖动来局部放大数据波形,计数器与输出从0到19周期性递增,功能正确。

  复杂的操作后续用到再学。

参考文献

1 vim 的安装及配置 - QIYUEXIN - 博客园 https://www.cnblogs.com/qiyuexin/p/6398606.html

VCS使用学习 - IC_SOC_ARM - CSDN博客 https://blog.csdn.net/ic_soc_arm_robin/article/details/44262063

VCS-DVE - 百度文库 https://wenku.baidu.com/view/f5f7ce8f69eae009591becc1.html

数字芯片实验室的个人空间 - 哔哩哔哩 ( ゜- ゜)つロ 乾杯~ Bilibili https://space.bilibili.com/87907395/channel/detail?cid=64692
