使用 Iceberg on Kubernetes 打造新一代云原生数据湖

由 只愿长相守 提交于 2021-02-05 02:42:45

作者徐蓓，腾讯云容器专家工程师，10年研发经验，7年云计算领域经验。负责腾讯云 TKE 大数据云原生、离在线混部、Serverless 架构与研发。

背景

大数据发展至今，按照 Google 2003年发布的《The Google File System》第一篇论文算起，已走过17个年头。可惜的是 Google 当时并没有开源其技术，“仅仅”是发表了三篇技术论文。所以回头看，只能算是揭开了大数据时代的帷幕。随着 Hadoop 的诞生，大数据进入了高速发展的时代，大数据的红利及商业价值也不断被释放。现今大数据存储和处理需求越来越多样化，在后 Hadoop 时代，如何构建一个统一的数据湖存储，并在其上进行多种形式的数据分析，成了企业构建大数据生态的一个重要方向。怎样快速、一致、原子性地在数据湖存储上构建起 Data Pipeline，成了亟待解决的问题。并且伴随云原生时代到来，云原生天生具有的自动化部署和交付能力也正催化这一过程。本文就主要介绍如何利用 Iceberg[1] 与 Kubernetes 打造新一代云原生数据湖。

何为 Iceberg

Apache Iceberg is an open table format for huge analytic datasets. Iceberg adds tables to Presto and Spark that use a high-performance format that works just like a SQL table.

Apache Iceberg[2] 是由 Netflix 开发开源的，其于2018年11月16日进入 Apache 孵化器，是 Netflix 公司数据仓库基础。Iceberg 本质上是一种专为海量分析设计的表格式标准，可为主流计算引擎如 Presto、Spark 等提供高性能的读写和元数据管理能力。Iceberg 不关注底层存储（如 HDFS）与表结构（业务定义），它为两者之间提供了一个抽象层，将数据与元数据组织了起来。

Iceberg 主要特性包括：

  • ACID：具备 ACID 能力，支持 row level update/delete；支持 serializable isolation 与 multiple concurrent writers
  • Table Evolution：支持 inplace table evolution（schema & partition），可像 SQL 一样操作 table schema；支持 hidden partitioning，用户无需显示指定
  • 接口通用化：为上层数据处理引擎提供丰富的表操作接口；屏蔽底层数据存储格式差异，提供对 Parquet、ORC 和 Avro 格式支持

依赖以上特性，Iceberg 可帮助用户低成本的实现 T+0 级数据湖。

Iceberg on Kubernetes

传统方式下，用户在部署和运维大数据平台时通常采用手动或半自动化方式，这往往消耗大量人力，稳定性也无法保证。Kubernetes 的出现，革新了这一过程。Kubernetes 提供了应用部署和运维标准化能力，用户业务在实施 Kubernetes 化改造后，可运行在其他所有标准 Kubernetes 集群中。在大数据领域，这种能力可帮助用户快速部署和交付大数据平台（大数据组件部署尤为复杂）。尤其在大数据计算存储分离的架构中，Kubernetes 集群提供的 Serverless 能力，可帮助用户即拿即用的运行计算任务。并且再配合离在线混部方案，除了可做到资源统一管控降低复杂度和风险外，集群利用率也会进一步提升，大幅降低成本。

我们可基于 Kubernetes 构建 Hadoop 大数据平台：在近几年大热的数据湖领域，通过传统 Hadoop 生态构建实时数据湖，受制于组件定位与设计，较为复杂与困难。Iceberg 的出现使得依赖开源技术快速构建实时数据湖成为可能，这也是大数据未来发展方向 - 实时分析、仓湖一体与云原生。引入 Iceberg 后，整体架构变为：Kubernetes 负责应用自动化部署与资源管理调度，为上层屏蔽了底层环境复杂性。Iceberg + Hive MetaStore + HDFS 实现了基于 Hadoop 生态的实时数据湖，为大数据应用提供数据访问及存储。Spark、Flink 等计算引擎以 native 的方式运行在 Kubernetes 集群中，资源即拿即用。与在线业务混部后，更能大幅提升集群资源利用率。

如何构建云原生实时数据湖

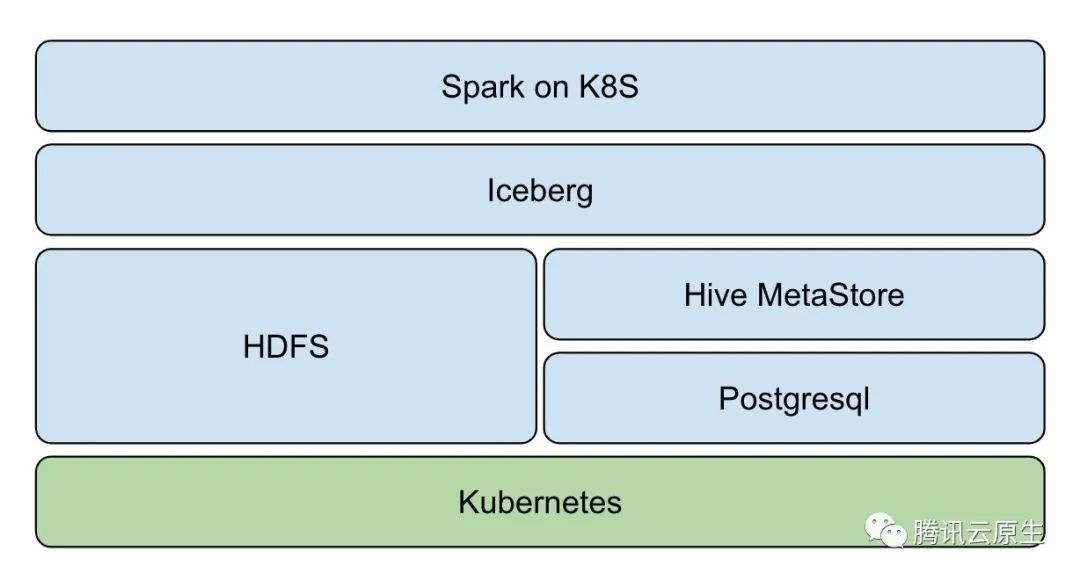

架构图

  • 资源层：Kubernetes 提供资源管控能力
  • 数据层：Iceberg 提供 ACID、table 等数据集访问操作能力
  • 存储层：HDFS 提供数据存储能力，Hive MetaStore 管理 Iceberg 表元数据，Postgresql 作为 Hive MetaStore 存储后端
  • 计算层：Spark native on Kubernetes，提供流批计算能力

创建 Kubernetes 集群

首先通过官方二进制或自动化部署工具部署 Kubernetes 集群，如 kubeadm[3]，推荐使用腾讯云创建 TKE 集群[4]。

推荐配置为：3 台 S2.2XLARGE16（8核16G）实例

部署 Hadoop 集群

可通过开源 Helm 插件或自定义镜像在 Kubernetes 上部署 Hadoop 集群，主要部署 HDFS、Hive MetaStore 组件。在腾讯云 TKE 中推荐使用 k8s-big-data-suite[5] 大数据应用自动化部署 Hadoop 集群。

k8s-big-data-suite 是我们基于生产经验开发的大数据套件，可支持主流的大数据组件在 Kubernetes 上一键部署。部署之前请先按照要求做集群初始化：

# 标识存储节点，至少三个
$ kubectl label node xxx storage=true

部署成功后，连入 TKE 集群查看组件状态：

$ kubectl  get po
NAME                                                   READY   STATUS      RESTARTS   AGE
alertmanager-tkbs-prometheus-operator-alertmanager-0   2/2     Running     0          6d23h
cert-job-kv5tm                                         0/1     Completed   0          6d23h
elasticsearch-master-0                                 1/1     Running     0          6d23h
elasticsearch-master-1                                 1/1     Running     0          6d23h
flink-operator-controller-manager-9485b8f4c-75zvb      2/2     Running     0          6d23h
kudu-master-0                                          2/2     Running     2034       6d23h
kudu-master-1                                          2/2     Running     0          6d23h
kudu-master-2                                          2/2     Running     0          6d23h
kudu-tserver-0                                         1/1     Running     0          6d23h
kudu-tserver-1                                         1/1     Running     0          6d23h
kudu-tserver-2                                         1/1     Running     0          6d23h
prometheus-tkbs-prometheus-operator-prometheus-0       3/3     Running     0          6d23h
superset-init-db-g6nz2                                 0/1     Completed   0          6d23h
thrift-jdbcodbc-server-1603699044755-exec-1            1/1     Running     0          6d23h
tkbs-admission-5559c4cddf-w7wtf                        1/1     Running     0          6d23h
tkbs-admission-init-x8sqd                              0/1     Completed   0          6d23h
tkbs-airflow-scheduler-5d44f5bf66-5hd8k                1/1     Running     2          6d23h
tkbs-airflow-web-84579bc4cd-6dftv                      1/1     Running     2          6d23h
tkbs-client-844559f5d7-r86rb                           1/1     Running     6          6d23h
tkbs-controllers-6b9b95d768-vr7t5                      1/1     Running     0          6d23h
tkbs-cp-kafka-0                                        3/3     Running     2          6d23h
tkbs-cp-kafka-1                                        3/3     Running     2          6d23h
tkbs-cp-kafka-2                                        3/3     Running     2          6d23h
tkbs-cp-kafka-connect-657bdff584-g9f2r                 2/2     Running     2          6d23h
tkbs-cp-schema-registry-84cd7cbdbc-d28jk               2/2     Running     4          6d23h
tkbs-grafana-68586d8f97-zbc2m                          2/2     Running     0          6d23h
tkbs-hadoop-hdfs-dn-6jng4                              2/2     Running     0          6d23h
tkbs-hadoop-hdfs-dn-rn8z9                              2/2     Running     0          6d23h
tkbs-hadoop-hdfs-dn-t68zq                              2/2     Running     0          6d23h
tkbs-hadoop-hdfs-jn-0                                  2/2     Running     0          6d23h
tkbs-hadoop-hdfs-jn-1                                  2/2     Running     0          6d23h
tkbs-hadoop-hdfs-jn-2                                  2/2     Running     0          6d23h
tkbs-hadoop-hdfs-nn-0                                  2/2     Running     5          6d23h
tkbs-hadoop-hdfs-nn-1                                  2/2     Running     0          6d23h
tkbs-hbase-master-0                                    1/1     Running     3          6d23h
tkbs-hbase-master-1                                    1/1     Running     0          6d23h
tkbs-hbase-rs-0                                        1/1     Running     3          6d23h
tkbs-hbase-rs-1                                        1/1     Running     0          6d23h
tkbs-hbase-rs-2                                        1/1     Running     0          6d23h
tkbs-hive-metastore-0                                  2/2     Running     0          6d23h
tkbs-hive-metastore-1                                  2/2     Running     0          6d23h
tkbs-hive-server-8649cb7446-jq426                      2/2     Running     1          6d23h
tkbs-impala-catalogd-6f46fd97c6-b6j7b                  1/1     Running     0          6d23h
tkbs-impala-coord-exec-0                               1/1     Running     7          6d23h
tkbs-impala-coord-exec-1                               1/1     Running     7          6d23h
tkbs-impala-coord-exec-2                               1/1     Running     7          6d23h
tkbs-impala-shell-844796695-fgsjt                      1/1     Running     0          6d23h
tkbs-impala-statestored-798d44765f-ffp82               1/1     Running     0          6d23h
tkbs-kibana-7994978d8f-5fbcx                           1/1     Running     0          6d23h
tkbs-kube-state-metrics-57ff4b79cb-lmsxp               1/1     Running     0          6d23h
tkbs-loki-0                                            1/1     Running     0          6d23h
tkbs-mist-d88b8bc67-s8pxx                              1/1     Running     0          6d23h
tkbs-nginx-ingress-controller-87b7fb9bb-mpgtj          1/1     Running     0          6d23h
tkbs-nginx-ingress-default-backend-6857b58896-rgc5c    1/1     Running     0          6d23h
tkbs-nginx-proxy-64964c4c79-7xqx6                      1/1     Running     6          6d23h
tkbs-postgresql-5b9ddc464c-xc5nn                       1/1     Running     1          6d23h
tkbs-postgresql-ha-pgpool-5cbf85d847-v5dsr             1/1     Running     1          6d23h
tkbs-postgresql-ha-postgresql-0                        2/2     Running     0          6d23h
tkbs-postgresql-ha-postgresql-1                        2/2     Running     0          6d23h
tkbs-prometheus-node-exporter-bdp9v                    1/1     Running     0          6d23h
tkbs-prometheus-node-exporter-cdrqr                    1/1     Running     0          6d23h
tkbs-prometheus-node-exporter-cv767                    1/1     Running     0          6d23h
tkbs-prometheus-node-exporter-l82wp                    1/1     Running     0          6d23h
tkbs-prometheus-node-exporter-nb4pk                    1/1     Running     0          6d23h
tkbs-prometheus-operator-operator-f74dd4f6f-lnscv      2/2     Running     0          6d23h
tkbs-promtail-d6r9r                                    1/1     Running     0          6d23h
tkbs-promtail-gd5nz                                    1/1     Running     0          6d23h
tkbs-promtail-l9kjw                                    1/1     Running     0          6d23h
tkbs-promtail-llwvh                                    1/1     Running     0          6d23h
tkbs-promtail-prgt9                                    1/1     Running     0          6d23h
tkbs-scheduler-74f5777c5d-hr88l                        1/1     Running     0          6d23h
tkbs-spark-history-7d78cf8b56-82xg7                    1/1     Running     4          6d23h
tkbs-spark-thirftserver-5757f9588d-gdnzz               1/1     Running     4          6d23h
tkbs-sparkoperator-f9fc5b8bf-8s4m2                     1/1     Running     0          6d23h
tkbs-sparkoperator-f9fc5b8bf-m9pjk                     1/1     Running     0          6d23h
tkbs-sparkoperator-webhook-init-m6fn5                  0/1     Completed   0          6d23h
tkbs-superset-54d587c867-b99kw                         1/1     Running     0          6d23h
tkbs-zeppelin-controller-65c454cfb9-m4snp              1/1     Running     0          6d23h
tkbs-zookeeper-0                                       3/3     Running     0          6d23h
tkbs-zookeeper-1                                       3/3     Running     0          6d23h
tkbs-zookeeper-2                                       3/3     Running     0          6d23h

注意

当前 TKE k8s-big-data-suite 1.0.3 在初始化 Postgresql 时，缺少对 Hive transaction 的支持，从而导致 Iceberg 表创建失败。请先执行以下命令手动修复：

$ kubectl  get pod | grep postgresql
tkbs-postgresql-5b9ddc464c-xc5nn                       1/1     Running            1          7d18h
$ kubectl exec tkbs-postgresql-5b9ddc464c-xc5nn -- psql -c "UPDATE pg_database SET datallowconn = 'false' WHERE datname = 'metastore';SELECT pg_terminate_backend(pid) FROM pg_stat_activity WHERE datname = 'metastore'"; kubectl exec tkbs-postgresql-5b9ddc464c-xc5nn -- psql -c "drop database metastore"; kubectl exec tkbs-postgresql-5b9ddc464c-xc5nn -- psql -c "create database metastore"
$ kubectl get pod | grep client
tkbs-client-844559f5d7-r86rb                           1/1     Running     7          7d18h
$ kubectl exec tkbs-client-844559f5d7-r86rb -- schematool -dbType postgres -initSchema

集成 Iceberg

当前 Iceberg 对 Spark 3.0 有较好支持，对比 Spark 2.4 有以下优势：所以我们默认采用 Spark 3.0 作为计算引擎。Spark 集成 Iceberg，首先需引入 Iceberg jar 依赖。用户可在提交任务阶段手动指定，或将 jar 包直接引入 Spark 安装目录。为了便于使用，我们选择后者。笔者已打包 Spark 3.0.1 的镜像，供用户测试使用：ccr.ccs.tencentyun.com/timxbxu/spark:v3.0.1。

我们使用 Hive MetaStore 管理 Iceberg 表信息，通过 Spark Catalog 访问和使用 Iceberg 表。在 Spark 中做如下配置：

spark.sql.catalog.hive_prod = org.apache.iceberg.spark.SparkCatalog
spark.sql.catalog.hive_prod.type = hive
spark.sql.catalog.hive_prod.uri = thrift://metastore-host:port

若使用 TKE k8s-big-data-suite 套件部署 Hadoop 集群，可通过 Hive Service 访问 Hive MetaStore：

$ kubectl  get svc | grep hive-metastore
tkbs-hive-metastore                                 ClusterIP      172.22.255.104   <none>           9083/TCP,8008/TCP                                             6d23h

Spark 配置变更为：

spark.sql.catalog.hive_prod = org.apache.iceberg.spark.SparkCatalog
spark.sql.catalog.hive_prod.type = hive
spark.sql.catalog.hive_prod.uri = thrift://tkbs-hive-metastore

创建和使用 Iceberg 表

执行 spark-sql 进行验证：

$ spark-sql --master k8s://{k8s-apiserver} --conf spark.kubernetes.container.image=ccr.ccs.tencentyun.com/timxbxu/spark:v3.0.1 --conf spark.sql.catalog.hive_prod=org.apache.iceberg.spaparkCatalog --conf spark.sql.catalog.hive_prod.type=hive --conf spark.sql.catalog.hive_prod.uri=thrift://tkbs-hive-metastore --conf spark.sql.warehouse.dir=hdfs://tkbs-hadoop-hdfs-nn/iceberg

各参数含义如下：

  • --master k8s://{k8s-apiserver}：Kubernetes 集群地址
  • --conf spark.kubernetes.container.image=ccr.ccs.tencentyun.com/timxbxu/spark:v3.0.1：Spark Iceberg 镜像
  • --conf spark.sql.catalog.hive_prod.type=hive：Spark Catalog 类型
  • --conf spark.sql.catalog.hive_prod.uri=thrift://tkbs-hive-metastore：Hive MetaStore 地址
  • --conf spark.sql.warehouse.dir=hdfs://tkbs-hadoop-hdfs-nn/iceberg：Spark 数据地址

创建 Iceberg 表：

spark-sql> CREATE TABLE hive_prod.db.table (id bigint, data string) USING iceberg;

查看是否创建成功：

spark-sql> desc hive_prod.db.table;
20/11/02 20:43:43 INFO BaseMetastoreTableOperations: Refreshing table metadata from new version: hdfs://10.0.1.129/iceberg/db.db/table/metadata/00000-1306e87a-16cb-4a6b-8ca0-0e1846cf1837.metadata.json
20/11/02 20:43:43 INFO CodeGenerator: Code generated in 21.35536 ms
20/11/02 20:43:43 INFO CodeGenerator: Code generated in 13.058698 ms
id    bigint
data    string
# Partitioning
Not partitioned
Time taken: 0.537 seconds, Fetched 5 row(s)
20/11/02 20:43:43 INFO SparkSQLCLIDriver: Time taken: 0.537 seconds, Fetched 5 row(s)

查看 HDFS 是否存在表信息：

$ hdfs dfs -ls /iceberg/db.db
Found 5 items
drwxr-xr-x   - root supergroup          0 2020-11-02 16:37 /iceberg/db.db/table

查看 Postgresql 是否存在表元数据信息：

$ kubectl get pod | grep postgresql
tkbs-postgresql-5b9ddc464c-xc5nn                       1/1     Running     1          7d19h$ kubectl exec tkbs-postgresql-5b9ddc464c-xc5nn -- psql -d metastore -c 'select * from "TBLS"'

向 Iceberg 表插入数据：

spark-sql> INSERT INTO hive_prod.db.table VALUES (1, 'a'), (2, 'b');

查看是否插入成功：

spark-sql> select * from hive_prod.db.table;
...
1    a
2    b
Time taken: 0.854 seconds, Fetched 2 row(s)
20/11/02 20:49:43 INFO SparkSQLCLIDriver: Time taken: 0.854 seconds, Fetched 2 row(s)

查看 Kubernetes 集群 Spark 任务运行状态：

$ kubectl get pod | grep spark
sparksql10-0-1-64-ed8e6f758900de0c-exec-1              1/1     Running            0          86s
sparksql10-0-1-64-ed8e6f758900de0c-exec-2              1/1     Running            0          85s

Iceberg Spark 支持的更多操作可见：https://iceberg.apache.org/spark/

通过以上步骤，我们即可在 Kubernetes 上快速部署生产可用的实时数据湖平台。

总结

在这个数据量爆炸的时代，传统数仓已较难很好满足数据多样性需求。数据湖凭借开放、低成本等优势，逐渐居于主导地位。并且用户和业务也不再满足于滞后的分析结果，对数据实时性提成了更多要求。以 Iceberg、Hudi、Delta Lake 为代表的开源数据湖技术，填补了这部分市场空白，为用户提供了快速搭建适用于实时 OLAP 的数据湖平台能力。另外云原生时代的到来，更是大大加速了这一过程。大数据毋庸置疑正朝着实时分析、计算存储分离、云原生，乃至于湖仓一体的方向发展。大数据基础设施也正因为 Kubernetes、容器等云原生技术的引入，正发生巨大变革。未来大数据会更好的“长于云上”，Bigdata as a Service 的时代，相信很快会到来。

参考资料

[1]

Iceberg: https://iceberg.apache.org/

 [2]

Apache Iceberg: https://github.com/apache/iceberg

 [3]

kubeadm: https://kubernetes.io/docs/setup/production-environment/tools/kubeadm/install-kubeadm/

 [4]

TKE 集群: https://cloud.tencent.com/product/tke

 [5]

k8s-big-data-suite: https://github.com/tkestack/charts/tree/main/incubator/k8s-big-data-suite

 [6]

基于Apache Iceberg打造T+0实时数仓: https://mp.weixin.qq.com/s/yOAPzbsAHukRZpfEOoXZ5g
