什么是SVG？

SVG 指可伸缩矢量图形 (Scalable Vector Graphics)
SVG 用来定义用于网络的基于矢量的图形
SVG 使用 XML 格式定义图形
SVG 图像在放大或改变尺寸的情况下其图形质量不会有所损失
SVG 是万维网联盟的标准
SVG 与诸如 DOM 和 XSL 之类的 W3C 标准是一个整体

viewport和viewBox

学好svg需要先了解svg中的viewport和viewBox这两个概念。

viewpart是整个svg的可见区域即svg标签的宽高。

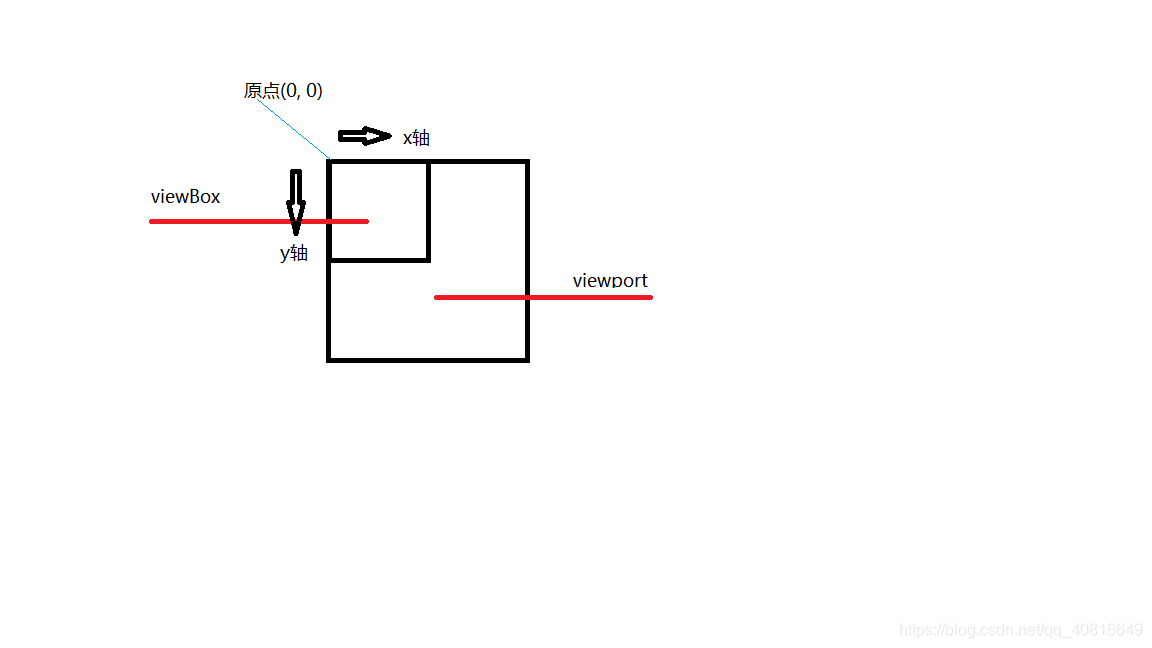

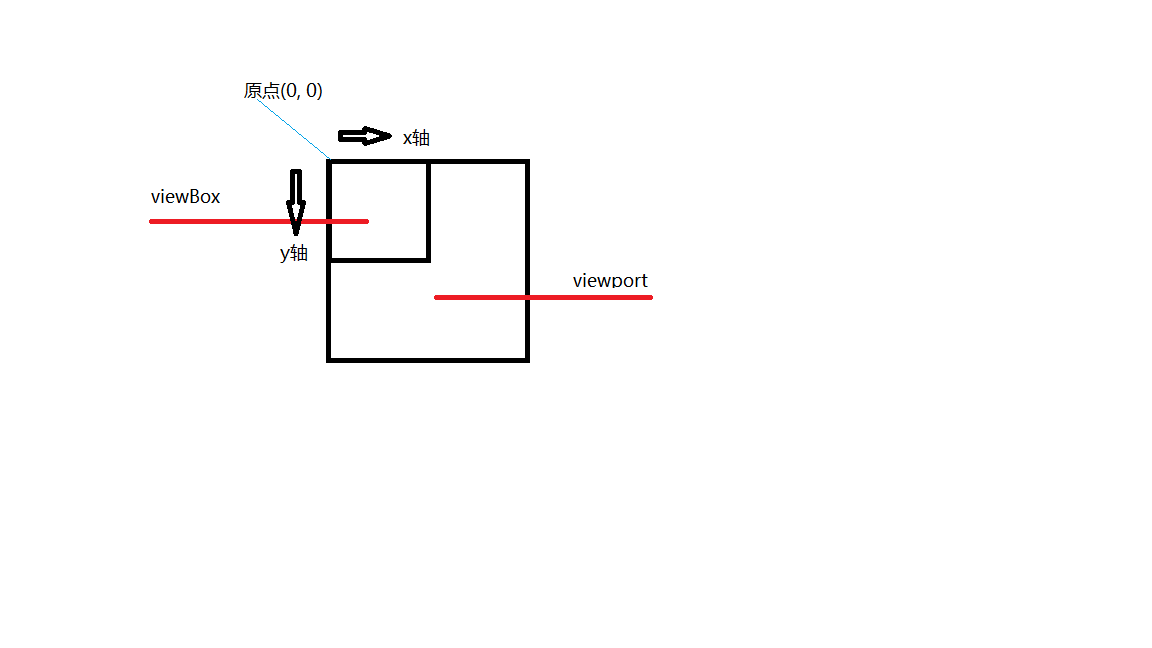

viewBox是svg在绘图过程中使用的坐标系，viewBox存在于viewPort中。可以通过viewBox属性设置viewBox的大小和在viewPort中的相对位置。如：下面的标签表是svg画布的大小为200px*200px，view Box位于viewpart坐标中的(0, 0)位置并且大小为100*100。

<svg width='200px' height='200px' viewBox='0 0 100 100'></svg>

preserveAspectRatio

svg除了viewport和viewBox外还有一个比较重要的参数preserveAspectRatio主要是用在viewport和viewBox宽高比不一致的情况，宽高比会影响svg的渲染。
默认情况下preserveAspectRatio="xMidYMid meet"表示viewBox位于viewport的中心位置，并且采用viewport和viewBox最小的宽高比。

Mid，Min，Max

对于x轴Mid表示viewBox位于viewport横向位置的中间，Min表示位于viewport的最左边，Max表示位于viewport的最右边
对于y轴Mid表示viewBox位于viewport横向位置的中间，Min表示位于viewport的最上边，Max表示位于viewport的最下边

meet，slice

meet代表选择viewport和viewBox宽高比例较小的一个图形可以按照比例缩小显示。
slice代表选择viewport和viewBox宽高比例较大的一个这可能会造成svg图形过大最终超出viewport图形被裁切。

demo案例

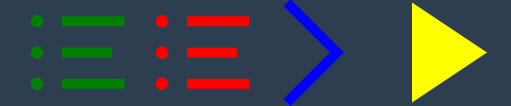

在了解完preserveAspectRatio和viewBox、viewport后基本上对svg的布局就可以大致理解svg的布局原理了，下面是几个demo
svg.vue

<template>
  <div>
    <svg
      width="100"
      height="100"
      style="display: none"
      viewBox="0 0 100 100"
      preserveAspectRatio="xMidYMid meet"
    >
      <defs>
        <g id='more'>
          <line x1='40' y1='25' x2='90' y2='25' stroke-width='8' stroke='currentColor'></line>
          <line x1='40' y1='50' x2='80' y2='50' stroke-width='8' stroke='currentColor'></line>
          <line x1='40' y1='75' x2='90' y2='75' stroke-width='8' stroke='currentColor'></line>
          <circle r='5' cx='20' cy='25' fill='currentColor'></circle>
          <circle r='5' cx='20' cy='50' fill='currentColor'></circle>
          <circle r='5' cx='20' cy='75' fill='currentColor'></circle>
        </g>
        <symbol id='more1' viewBox='0 0 100 100'>
          <line x1='40' y1='25' x2='90' y2='25' stroke-width='8' stroke='currentColor'></line>
          <line x1='40' y1='50' x2='80' y2='50' stroke-width='8' stroke='currentColor'></line>
          <line x1='40' y1='75' x2='90' y2='75' stroke-width='8' stroke='currentColor'></line>
          <circle r='5' cx='20' cy='25' fill='currentColor'></circle>
          <circle r='5' cx='20' cy='50' fill='currentColor'></circle>
          <circle r='5' cx='20' cy='75' fill='currentColor'></circle>
        </symbol>
        <symbol id='filledArrowRight' viewBox='0 0 100 100'>
          <polyline points='20 10, 80 50, 20 90' fill='currentColor'></polyline>
        </symbol>
        <symbol id='arrowRight' viewBox='0 0 100 100'>
          <polyline points='20 10, 60 50, 20 90' fill='transparent' stroke-width='8' stroke='currentColor'></polyline>
        </symbol>
      </defs>
    </svg>
    <span :style="{color: 'green'}">
      <svg width='100' height='100' viewBox='0 0 100 100'>
        <use href='#more'></use>
      </svg>
      <Icon :style="{width: 100, height: 100, color: 'red'}" :svgId="'more1'" />
      <Icon :style="{width: 100, height: 100, color: 'blue'}" :svgId="'arrowRight'" />
      <Icon :style="{width: 100, height: 100, color: 'yellow'}" :svgId="'filledArrowRight'" />
    </span>
  </div>
</template>

<script lang="ts">
import { defineComponent } from "vue";
import Icon from '@src/components/icon.vue'

export default defineComponent({
  name: "SVG",
  components: {
    Icon
  },
  setup: () => {
    return {};
  },
});
</script>

<style scoped>
</style>

icon.vue

<template>
  <svg :style="style">
    <use :href="`#${svgId}`"></use>
  </svg>
</template>

<script lang="ts">
import { defineComponent } from "vue";

export default defineComponent({
  name: "icon",
  props: {
    svgId: {
      type: String,
      required: true,
    },
    style: {
      type: CSSStyleDeclaration, // CSSStyleDeclaration
      require: false
    }
  }
});
</script>

demo中用到了几个比较常用的svg基本图形
line线
rect矩形
circle圆型
defs可以将写好的svg组件隐藏起来
g可以设置id属性即这是一个svg组合
symbol和g类似但是可以传递viewBox属性这样在使用的时候就不用再写viewbox去适应图标(实现的原理就是在套一层svg标签)
use可以使用定义好的svg组合(通过href='#id'使用)
polyline多边形
几个值的注意的地方
1.对线来说填充颜色不能用fill来填充需要用stroke来填充颜色，并且如果将颜色设置成currentColor即为继承父元素的颜色（css中的color属性）
2.当我们自己想要写svg样式库的时候可以使用defs将svg库隐藏起来但是这里仍然会占用文档流的位置，可以将display：none将其隐藏掉
3.封装svg图形的时候尽量使用symbol代替g（这也是iconfont建议的），因为为了在使用编辑好的svg图标时g标签还要额外去写viewBox去适应图标的缩放大小而symbol可以直接设置viewBox，这样我们使用封装好的svg组合时就可以直接通过组合的id使用图标并且保证图标的正常显示。
4.viewport是可以继承父元素的宽高的只要将svg标签的width和height设置成100%即可
