这是一个有关计算机网络协议的故事。一家之言，不必当真，欢迎进群973961276交流，并且每个礼拜都会有抽奖送书的活动哦！
一、我佛造经传极乐
话说我佛如来为度化天下苍生，有三藏真经，可劝人为善。

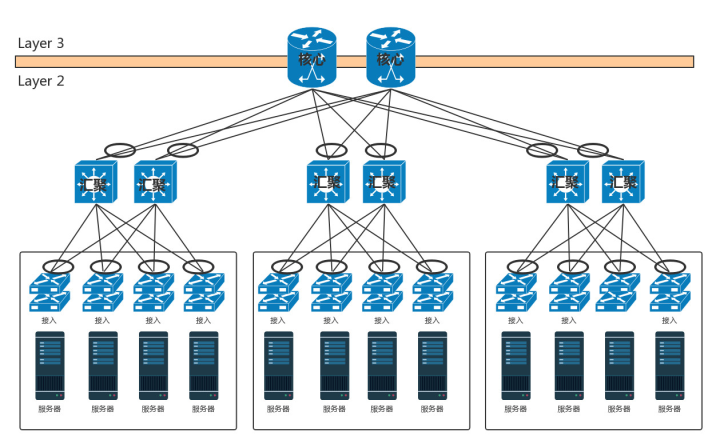

就如图中所示，真经所藏之处，在于云端。佛祖所管辖之下，有四个区域Region，称为四大部洲， 一是东胜神洲，二是南赡部洲，三是西牛贺洲，四是北俱卢洲。
我佛所在西牛贺洲，是主站点。
在每个区域Region，为保证真经永固，设置多个藏经楼，称为可用区（Available Zone）。
每个藏经楼里面是一排一排的柜子，称为机柜，里面有一排一排的格子，称为服务器，经文就摆放在格子中。
在藏经楼中，柜子根据经文分门别类的组织起来，由不同的神仙进行管理，管理一个柜子的经文的神仙，访问这里面经文的钥匙就在他手里，称为接入层神仙（接入层交换机）。
多个接入层神仙被一组汇聚层神仙（汇聚层交换机）管着，多个汇聚层的神仙被一组核心层神仙（核心交换机）管着。
神仙体系组织严格，层次分明，不同的接入层神仙交换经文，要通过汇聚层神仙同意，不同的汇聚层神仙交换经文，需要核心层神仙同意。
经文的看守要万无一失，因而每一层都是分组看护，互相监督，互相备份，称为堆叠。
虽说每个柜子里面放满了经文，为了防止经文被偷听偷看，经文的内容是被仙术封装在一个虚拟的私密空间里面，虽然有人可能会偷到物质的经文，但是没有仙术打开这个私密空间，看到的经文如同空白的一样。这个虚拟的私密空间称为VPC。
要解读经文，需要使用每一格中一个不起眼的法宝，就是称为Openvswitch的虚拟交换机，顾名思义就是起到经文在虚拟私密空间和物理空间之间的转换作用。
Openvswitch如何转换呢？使用的是一种称为VXLAN的封装技术，但是必须要事先知道芝麻开门的ID，也即VXLAN ID，才能看到经文的真正内容。
在虚拟的空间中，放着真正可以解读的真经。
真经有法一藏，谈天；论一藏，说地；经一藏，度鬼；三藏共计三十五部，该一万五千一百四十四卷，乃是修真之径，正善之门。
看来已经前中后台分离，分为基础服务层，组合服务层，Controller层，共三十五个模块，一万五千多个服务，真是微服务架构啊。

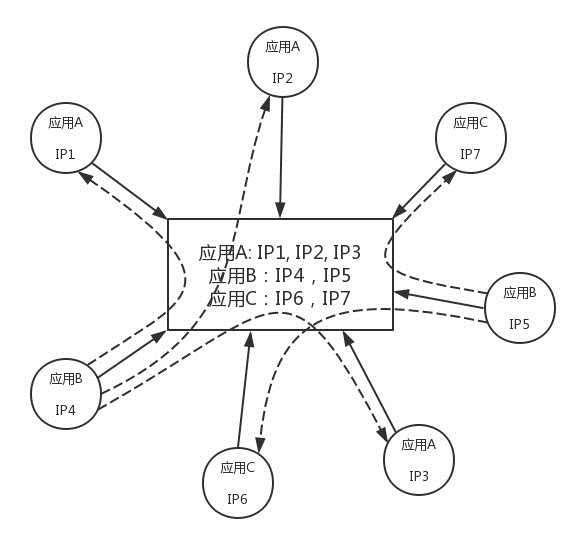

如何能够不要迷失在这个一万五千卷经文中，也是很有挑战的事情，需要一个索引和指南，这就是常说的RPC框架和服务注册与发现中心。
为了方便诸多僧侣前来取经，灵山脚下会有一个统一的入口地址，这里有一个神仙，称为金顶大仙，专门来接应取经人的。
由于前来取经的人很多，同时经文也很多，所以金顶大仙多起到负载均衡的作用，将不同的取经人引领到不同的藏经楼，访问不同的经文。
金顶大仙所在的灵山脚下，是一个世界知名的地址，称为外网IP地址，这个地址是全球可定位的，所有的取经人都先到这个地方，金顶大仙通过NAT规则，将外网IP地址，变成藏经楼的私有IP地址，例如2号藏经楼三楼，4号藏经楼五楼等。在灵山藏经楼里面，是通过私有IP地址定位的。
真经已经准备好，就差东土取经人了。
二、观音奉旨上长安
可是佛祖愁啊，是这样说的：我待要送上东土，叵耐那方众生愚蠢，毁谤真言，不识我法门之要旨，怠慢了瑜迦之正宗。怎么得一个有法力的，去东土寻一个善信．教他苦历千山，远经万水，到我处求取真经，永传东土，劝他众生，却乃是个山大的福缘，海深的善庆、谁肯去走一遭来？
真经就在灵山，可以东土之人愚钝，不知道灵山咋办呢？要一个法力无边的人告诉他们呀。而且最好能够告诉全世界，灵山这里有真经。
好在有观音菩萨，道：“弟子不才，愿上东土寻一个取经人来也。”，观音菩萨有什么法力呢？当然是BGP协议了。

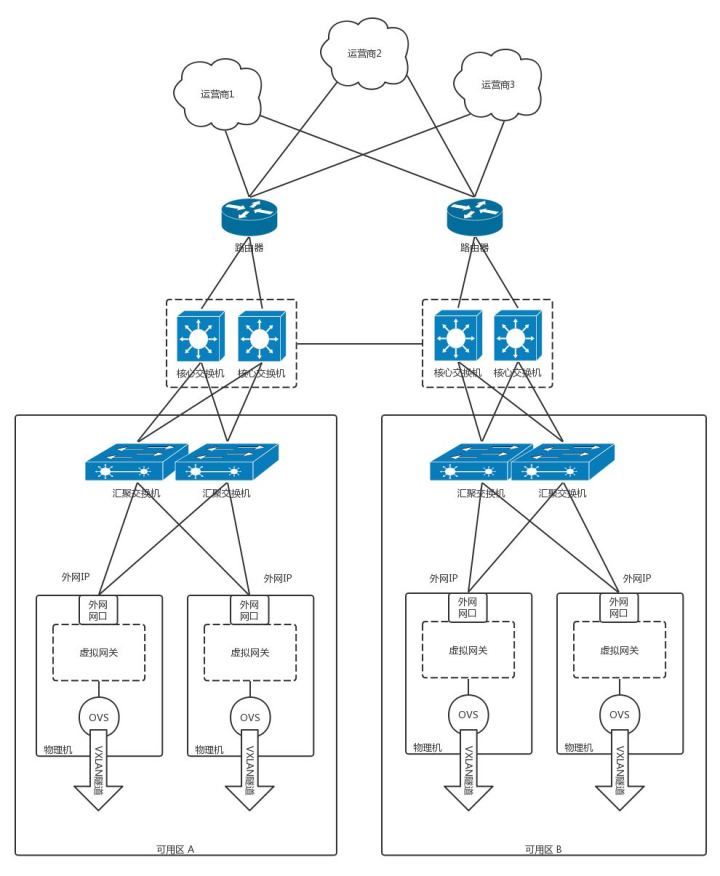

刚才那张图画的是一个可用区的情况，对于多个可用区的情况，我们可以隐去计算节点的情况，将外网访问区域放大。
外网IP是放在虚拟网关的外网网口上的，这个IP如何让全世界知道呢？在核心交换外面是安全设备，然后就是边界路由器。边界路由器会和多个运营商连接，从而每个运营商都能够访问到这个网站。边界路由器可以通过BGP协议，将自己数据中心里面的外网IP向外广播，也就是告诉全世界，如果要访问这些外网IP，都来我这里。
每个运营商也有很多的路由器、很多的点，于是就可以将如何到达这些IP地址的路由信息，广播到全国乃至全世界。
厉害吧，这是我佛如来告诉观音菩萨的：“这一去。要踏看路道，不许在霄汉中行，须是要半云半雾；目过山水，谨记程途远近之数，叮咛那取经人。“
就是说你去东土的路上，经过了哪些道路，要记住路径，要记住远近，才能告诉取经人这一路应该怎么走。
三、玄奘秉诚建大会
当观音菩萨来到东土大唐，正看到玄奘法师正坐在高台上，带领众人诵经，念一会《受生度亡经》，谈一会《安邦天宝篆》，又宣一会《劝修功卷》。
菩萨近前来，叫道：“那和尚，你只会谈小乘教法，可会谈大乘么？”玄奘闻言，心中大喜，翻身跳下台来，对菩萨起手道：“老师父，弟子失瞻，多罪。见前的盖众僧人，都讲的是小乘教法，却不知大乘教法如何。”菩萨道：“你这小乘教法，度不得亡者超升，只可浑俗和光而已。我有大乘佛法三藏，能超亡者升天，能度难人脱苦，能修无量寿身，能作无来无去。”
你看，在西方极乐净土，我佛已经有了更牛的佛经，遥远的东方，还在读本土的僧人早期从西方传过来的经。
这种模式，称为CDN。
我们部署应用的时候，一般会把静态资源保存在两个地方，一个是nginx后面的varnish缓存里面，一般是静态页面；对于比较大的、不经常更新的静态图片，会保存在对象存储里面。这两个地方的静态资源都会配置CDN，将资源下发到边缘节点。
最初佛祖传经，都是口口相传，经文都会记在高僧大德的心里，随着高僧云游天下，随着庙宇遍布天下，佛经从而遍布天下。这就相当于将佛经缓存在边缘节点。

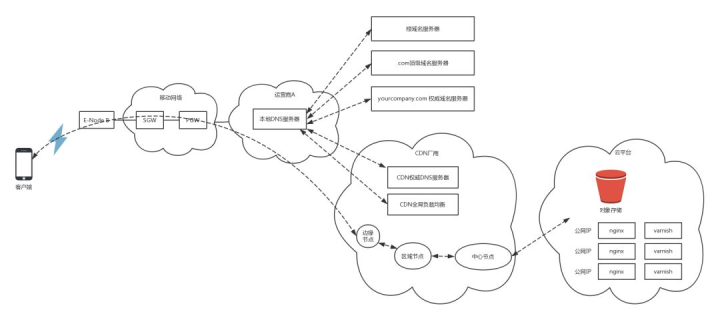

配置了CDN之后，权威DNS服务器上，会为静态资源设置一个CNAME别名，指向另外一个域名cdn.com，返回给本地DNS服务器。
当本地DNS服务器拿到这个新的域名时，需要继续解析这个新的域名。这个时候，再访问的时候就不是原来的权威DNS服务器了，而是 cdn.com 的权威DNS服务器。这是CDN自己的权威DNS服务器。
在这个服务器上，还是会设置一个CNAME，指向另外一个域名，也即CDN网络的全局负载均衡器。
本地DNS服务器去请求CDN的全局负载均衡器解析域名，全局负载均衡器会为用户选择一台合适的缓存服务器提供服务，将IP返回给客户端，客户端去访问这个边缘节点，下载资源。缓存服务器响应用户请求，将用户所需内容传送到用户终端。
如果这台缓存服务器上并没有用户想要的内容，那么这台服务器就要向它的上一级缓存服务器请求内容，直至追溯到网站的源服务器，将内容拉到本地。
CDN的全局负载均衡策略，就相当于当僧人们想读佛经的时候，不必要都去西天，而是可以就近去问，周围有没有庙宇，然后向庙宇的师傅去请教佛经。
然而缓存的佛经当然是比不上西天取到的经文更新，所以东土由于离西天较远，缓存的还是小乘佛教，要读大乘佛教，就要去西天取经，称为回源。
四、观音显像化金蝉
观音菩萨打算度化玄奘法师，回源去西天取经。
可是怎么去呢，地址在哪里呢？玄奘法师只听说西天，不知道具体的地址，这就要问观音菩萨了。
这个时候，大家才知道，西天在灵山大雷音寺，距此十万八千里。
这个过程称为DNS解析。
当在手机上面打开一个App的时候，首先要做的事情就是解析这个网站的域名。

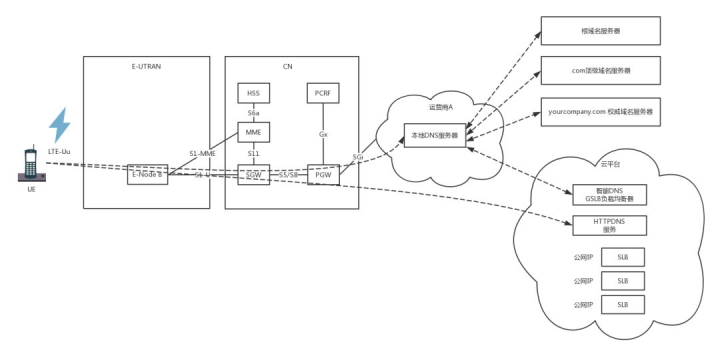

在手机运营商所在的互联网区域里，有一个本地的DNS，手机会向这个DNS请求解析DNS。当这个DNS本地有缓存，则直接返回；如果没有缓存，本地DNS才需要递归地从根DNS服务器，查到.com的顶级域名服务器，最终查到权威DNS服务器。
如果你使用云平台的时候，配置了智能DNS和全局负载均衡，在权威DNS服务中，一般是通过配置CNAME的方式，我们可以起一个别名，例如 vip.yourcomany.com ，然后告诉本地DNS服务器，让它请求GSLB解析这个域名，GSLB就可以在解析这个域名的过程中，通过自己的策略实现负载均衡。
GSLB通过查看请求它的本地DNS服务器所在的运营商和地址，就知道用户所在的运营商和地址，然后将距离用户位置比较近的Region里面，将三个本地负载均衡的公网IP地址，返回给本地DNS服务器。本地DNS解析器将结果缓存后，返回给客户端。
对于手机APP来说，可以绕过刚才的传统DNS解析机制，直接只要HTTPDNS服务，通过直接调用HTTPDNS服务器，得到这三个本地负载均衡的公网IP地址。
这个公网IP地址，就是金顶大仙所在的位置。其实这个时候，金顶大仙已经在等待了。
这个时候，李世民突然开始说话了，曰：“谁肯领朕旨意，上西天拜佛求经？“ 并愿意买下观音手中的两件宝物，“锦澜袈裟”一领，“九环锡杖”一根，佛祖说过：”若有取经人坚心来此，穿我的袈裟，免堕轮回；持我的锡枚，不遭毒害。“
玄奘法师回答：“贫僧不才，愿效犬马之劳，与陛下求取真经，祈保我王江山永固。”
这个时候，菩萨说了：“西天路远，更多虎豹妖魔。只怕有去无回，难保身命。”
玄奘道：“我已发了弘誓大愿，不取真经，永堕沉沦地狱。“
其实这里的对话是很有意思的，玄奘法师回复李世民的和回复观音菩萨的不同。
这个时候，李世民作为世俗的君王，已经想求取真经了，也就是东土大唐作为客户端，要发起对于服务端的请求了。但是玄奘法师知道，唐王李世民去取经，求的是江山永固。所以李世民的请求是应用层的，发起的是HTTP的协议，在HTTP的请求正文中，怕是写的“江山永固”四个字。
而玄奘法师回复观音菩萨的时候，说的就不同了，是一种对于真经和佛法本身的坚持。所以玄奘法师是TCP层的，TCP是面向连接的，TCP 是靠谱的协议，但是这不能说明它面临的网络环境好。从 IP 层面来讲，如果网络状况的确那么差，是没有任何可靠性保证的，而作为 IP 的上一层 TCP 也无能为力，唯一能做的就是更加努力，不断重传，通过各种算法保证。也就是说，对于 TCP 来讲，IP 层你丢不丢包，我管不着，但是我在我的层面上，会努力保证可靠性。
这一点在流沙河有了验证。观音菩萨度化沙悟净的时候，沙悟净说：“菩萨，我在此间吃人无数，向来有几次取经人来，都被我吃了。凡吃的人头，抛落流沙，竟沉水底(这个水，鹅毛也不能浮)，惟有九个取经人的骷髅，浮在水面，再不能沉。我以为异物，将索儿穿在一处，闲时拿来顽耍，这去，但恐取经人不得到此，却不是反误了我的前程也？”菩萨日：“岂有不到之理？你可将骷髅地挂在头顶下，等候取经入，自有用处。”
所以沙悟净脖子上这九个骷髅，是唐三藏的前九辈子，一旦吃了，就不断的重试。
为了能够实现重试，实现TCP的可靠性，客户端和服务器需要建立连接。
HTTPS协议是基于TCP协议的，因而要先建立TCP的连接。在这个例子中，TCP的连接是从手机上的App和负载均衡器SLB之间的。也就是唐僧和金顶大仙之间，到了金顶大仙，就不怕了，会指引到佛祖那里的。
尽管中间要经过很多的路由器和交换机，但是TCP的连接是端到端的。TCP这一层和更上层的HTTPS无法看到中间的包的过程。尽管建立连接的时候，所有的包都逃不过在这些路由器和交换机之间的转发，转发的细节我们放到那个下单请求的发送过程中详细解读，这里只看端到端的行为。

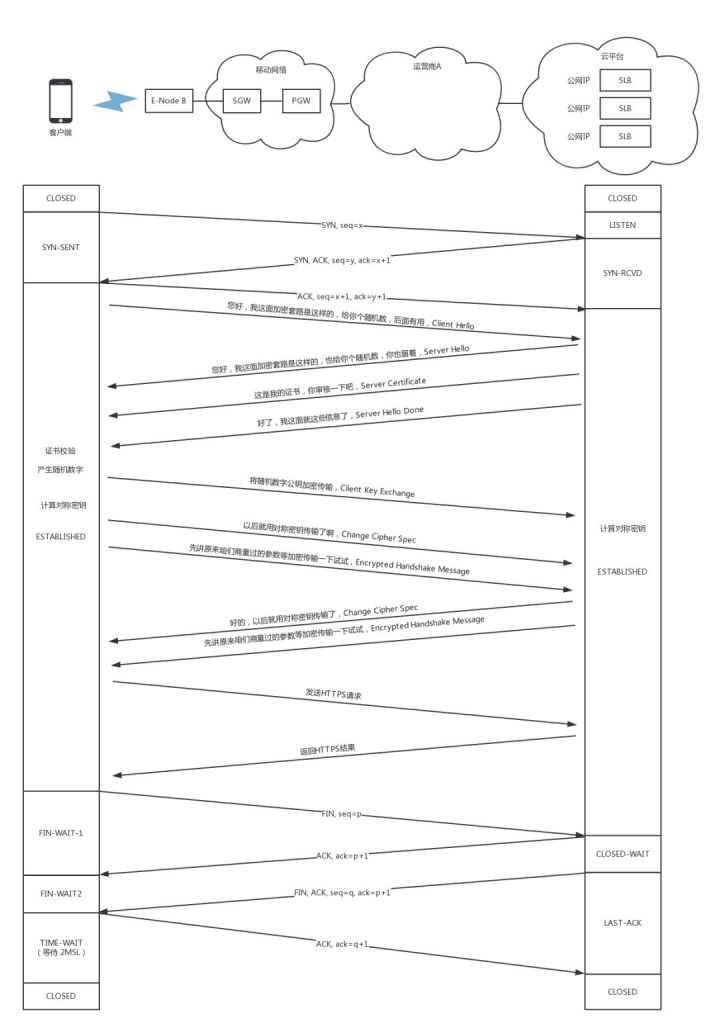

对于TCP连接来讲，需要通过三次握手建立连接，为了维护这个连接，双方都需要在TCP层维护一个连接的状态机。
一开始，客户端和服务端都处于CLOSED状态。服务端先是主动监听某个端口，处于LISTEN状态。然后客户端主动发起连接SYN，之后处于SYN-SENT状态。服务端收到发起的连接，返回SYN，并且ACK客户端的SYN，之后处于SYN-RCVD状态。
客户端收到服务端发送的SYN和ACK之后，发送ACK的ACK，之后处于ESTABLISHED状态。这是因为，它一发一收成功了。服务端收到ACK的ACK之后，处于ESTABLISHED状态，因为它的一发一收也成功了。
当TCP层的连接建立完毕之后，接下来轮到HTTPS层建立连接了，在HTTPS的交换过程中，TCP层始终处于ESTABLISHED。
对于HTTPS，客户端会发送Client Hello消息到服务器，用明文传输TLS版本信息、加密套件候选列表、压缩算法候选列表等信息。另外，还会有一个随机数，在协商对称密钥的时候使用。
然后，服务器会返回Server Hello消息，告诉客户端，服务器选择使用的协议版本、加密套件、压缩算法等。这也有一个随机数，用于后续的密钥协商。
然后，服务器会给你一个服务器端的证书，然后说：“Server Hello Done，我这里就这些信息了。”
客户端当然不相信这个证书，于是你从自己信任的CA仓库中，拿CA的证书里面的公钥去解密电商网站的证书。如果能够成功，则说明电商网站是可信的。这个过程中，你可能会不断往上追溯CA、CA的CA、CA的CA的CA，反正直到一个授信的CA，就可以了。
其实观音菩萨手里的锡杖和袈裟，就相当于佛祖办法的证书，保证西行路上的安全，玄奘法师这个网络包别被别人吃了，或者篡改。
就像误入小雷音一集中，白眉老佛想吃了唐僧肉，自己披上袈裟，西天取经，求得正果。
当然，一开始观音菩萨拿出锡杖和袈这个证书的时候，大家也不相信，所以需要观音菩萨现出真身，作为CA，证明给客户端，唐王李世民和玄奘法师才下拜。
证书验证完毕之后，觉得这个服务端是可信的，于是客户端计算产生随机数字Pre-master，发送Client Key Exchange，用证书中的公钥加密，再发送给服务器，服务器可以通过私钥解密出来。
接下来，无论是客户端还是服务器，都有了三个随机数，分别是：自己的、对端的，以及刚生成的Pre-Master随机数。通过这三个随机数，可以在客户端和服务器产生相同的对称密钥。
有了对称密钥，客户端就可以说：“Change Cipher Spec，咱们以后都采用协商的通信密钥和加密算法进行加密通信了。”
然后客户端发送一个Encrypted Handshake Message，将已经商定好的参数等，采用协商密钥进行加密，发送给服务器用于数据与握手验证。
同样，服务器也可以发送Change Cipher Spec，说：“没问题，咱们以后都采用协商的通信密钥和加密算法进行加密通信了”，并且也发送Encrypted Handshake Message的消息试试。
当双方握手结束之后，就可以通过对称密钥进行加密传输了。
五、唐王素酒送三藏
玄奘这个网络包要发出了。
太宗设朝，聚集文武，要去送行。李世民送给玄奘三个东西。
上一节说了太宗是应用层，关注保大唐江山永固，玄奘是TCP层，要通过坚定的意志到达西天。
李世民给的第一个东西是通关文牒，这个是IP层的，将来要通过这个文牒通过一个个城关。
第二个东西是紫金钵盂，这个用于玄奘法师到了某个城市里面化斋，同时打听路的时候使用，这个是一个MAC层的。
第三个东西是白马一匹，作为远程脚力，这个是物理层的。
最后，太宗敬了玄奘一杯素酒，言道：宁恋本乡一捻土，莫爱他乡万两金。三藏方悟捻土之意，复谢恩饮尽，辞谢出关而去。
当客户端和服务端之间建立了连接后，接下来就要发送下单请求的网络包了。
在用户层发送的是HTTP的网络包，因为服务端提供的是RESTful API，因而HTTP层发送的就是一个请求。
POST /purchaseOrder HTTP/1.1 Host: www.geektime.com Content-Type: application/json; charset=utf-8 Content-Length: nnn { "order": { "date": "2018-07-01", "className": "趣谈网络协议", "Author": "刘超", "price": "68" } }
HTTP的报文大概分为三大部分。第一部分是请求行，第二部分是请求的首部，第三部分才是请求的正文实体。
在请求行中，URL就是 www.geektime.com/purchaseOrder ，版本为HTTP 1.1。
请求的类型叫作POST，它需要主动告诉服务端一些信息，而非获取。需要告诉服务端什么呢？一般会放在正文里面。正文可以有各种各样的格式，常见的格式是JSON。
请求行下面就是我们的首部字段。首部是key value，通过冒号分隔。
Content-Type是指正文的格式。例如，我们进行POST的请求，如果正文是JSON，那么我们就应该将这个值设置为JSON。
接下来是正文，这里是一个JSON字符串，里面通过文本的形式描述了，要买一个课程，作者是谁，多少钱。

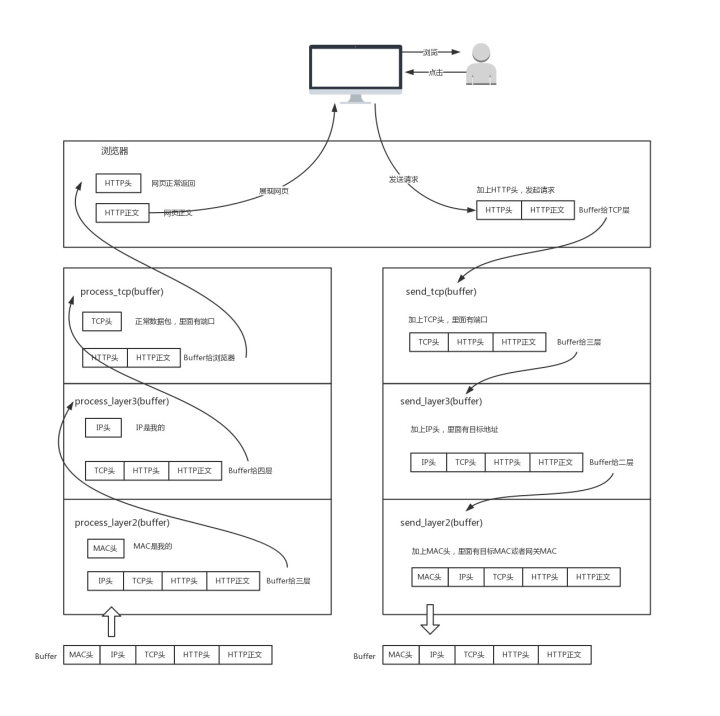

这样，HTTP请求的报文格式就拼凑好了。接下来浏览器或者移动App会把它交给下一层传输层。
怎么交给传输层呢？也是用Socket进行程序设计。如果用的是浏览器，这些程序不需要你自己写，有人已经帮你写好了；如果在移动APP里面，一般会用一个HTTP的客户端工具来发送，并且帮你封装好。
HTTP协议是基于TCP协议的，所以它使用面向连接的方式发送请求，通过Stream二进制流的方式传给对方。当然，到了TCP层，它会把二进制流变成一个的报文段发送给服务器。
在TCP头里面，会有源端口号和目标端口号，目标端口号一般是服务端监听的端口号，源端口号在手机端，往往是随机分配一个端口号。这个端口号在客户端和服务端用于区分请求和返回，发给那个应用。
在IP头里面，都需要加上自己的地址（即源地址）和它想要去的地方（即目标地址）。当一个手机上线的时候，PGW会给这个手机分配一个IP地址，这就是源地址，而目标地址则是云平台的负载均衡器的外网IP地址。
在IP层，客户端需要查看目标地址和自己是否是在同一个局域网，计算是否是同一个网段，往往需要通过CIDR子网掩码来计算。
对于这个下单场景，目标IP和源IP不会在同一个网段，因而需要发送到默认的网关。一般通过DHCP分配IP地址的时候，也会同时配置默认网关的IP地址。
但是客户端不会直接使用默认网关的IP地址，而是发送ARP协议，来获取网关的MAC地址，然后将网关MAC作为目标MAC，自己的MAC作为源MAC，放入MAC头，发送出去。

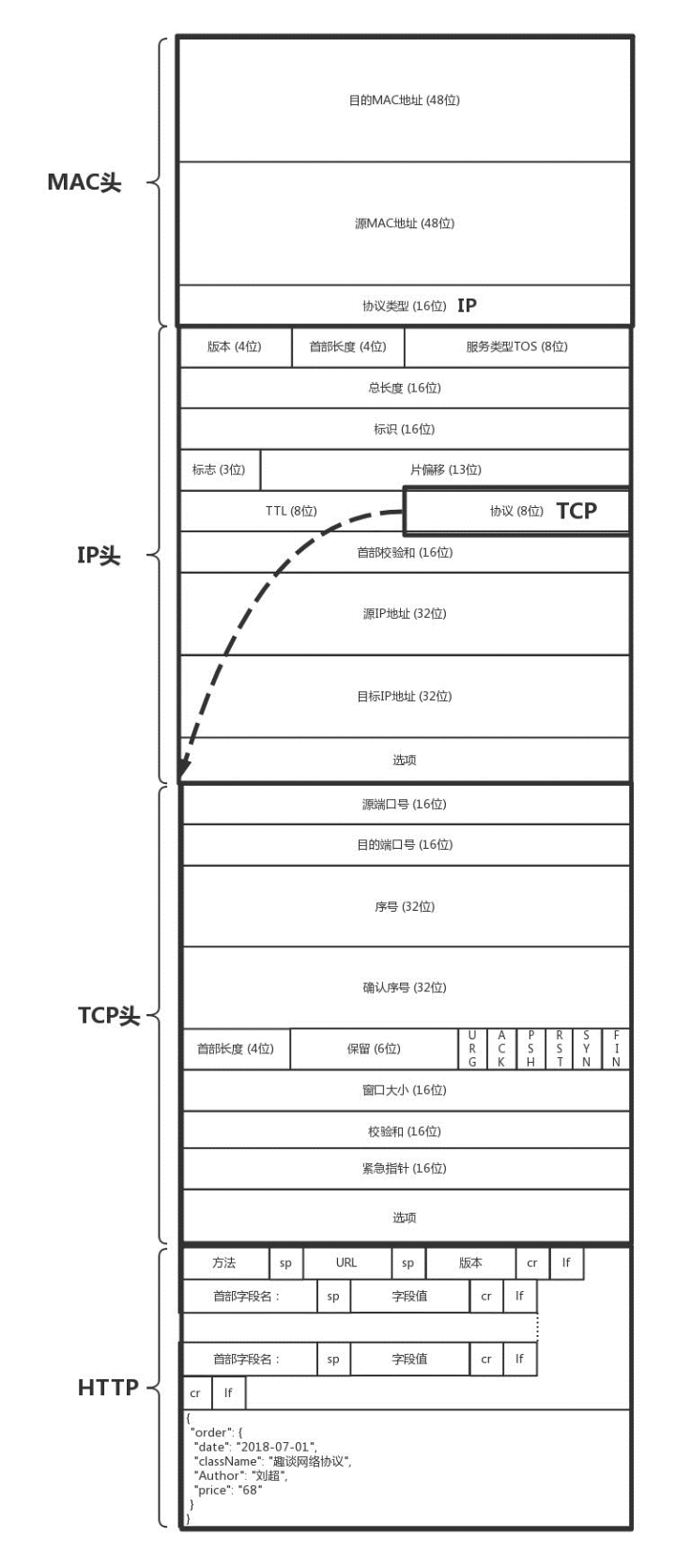

一个完整的网络包的格式是这样的。
接下来，网络包就正式发出了。
如果你是用手机打开APP，下单购物发送网络包，一般通过手机运营商的网络。
客户的手机开机以后，在附近寻找基站eNodeB，发送请求，申请上网。基站将请求发给MME，MME对手机进行认证和鉴权，还会请求HSS看有没有钱，看看是在哪里上网。
当MME通过了手机的认证之后，开始建立隧道，建设的数据通路分两段路，其实是两个隧道。一段是从eNodeB到SGW，第二段是从SGW到PGW，在PGW之外，就是互联网。
PGW会为手机分配一个IP地址，手机上网都是带着这个IP地址的。
对于手机来讲，默认的网关在PGW上。在移动网络里面，从手机到SGW，到PGW是有一条隧道的。在这条隧道里面，会将上面的这个包作为隧道的乘客协议放在里面，外面SGW和PGW在核心网机房的IP地址。网络包直到PGW（PGW是隧道的另一端）才将里面的包解出来，转发到外部网络。
所以，从手机发送出来的时候，网络包的结构为：
-
源MAC：手机也即UE的MAC；
-
目标MAC：网关PGW上面的隧道端点的MAC；
-
源IP：UE的IP地址；
-
目标IP：SLB的公网IP地址。
进入隧道之后，要封装外层的网络地址，因而网络包的格式为：
-
外层源MAC：E-NodeB的MAC；
-
外层目标MAC：SGW的MAC；
-
外层源IP：E-NodeB的IP；
-
外层目标IP：SGW的IP；
-
内层源MAC：手机也即UE的MAC；
-
内层目标MAC：网关PGW上面的隧道端点的MAC；
-
内层源IP：UE的IP地址；
-
内层目标IP：SLB的公网IP地址。
当隧道在SGW的时候，切换了一个隧道，为从SGW到PGW的隧道，因而网络包的格式为：
-
外层源MAC：SGW的MAC；
-
外层目标MAC：PGW的MAC；
-
外层源IP：SGW的IP；
-
外层目标IP：PGW的IP；
-
内层源MAC：手机也即UE的MAC；
-
内层目标MAC：网关PGW上面的隧道端点的MAC；
-
内层源IP：UE的IP地址；
-
内层目标IP：SLB的公网IP地址。
在PGW的隧道端点将包解出来，转发出去的时候，一般在PGW出外部网络的路由器上，会部署NAT服务，将手机的IP地址转换为公网IP地址，当请求返回的时候，再NAT回来。
因而在PGW之后，相当于做了一次欧洲十国游型的转发，网络包的格式为：
-
源MAC：PGW出口的MAC；
-
目标MAC：NAT网关的MAC；
-
源IP：UE的IP地址；
-
目标IP：SLB的公网IP地址。
在NAT网关，相当于做了一次玄奘西游型的转发，网络包的格式变成：
-
源MAC：NAT网关的MAC；
-
目标MAC：A2路由器的MAC；
-
源IP：UE的公网IP地址；
-
目标IP：SLB的公网IP地址。
在手机运营商的网络里面，网络状况是比较好的。
对于玄奘法师，在大唐国境之内，还是比较平安的。原文说：们行了数日，到了巩州城。早有巩州合属官吏人等，迎接入城中。安歇一夜，次早出城前去。一路饥餐渴饮，夜住晓行，两三日，又至河州卫。早有镇边的总兵与本处僧道，闻得是钦差御弟法师上西方见佛，无不恭敬，接至里面供给了，着僧纲请往福原寺安歇。本寺僧人，一一参见，安排晚斋。斋毕，吩咐二从者饱喂马匹，天不明就行。
真的是有接有送。
行经半日，只见对面处，有一座大山，真个是高接青霄，崔巍险峻。此山唤做两界山，东半边属我大唐所管，西半边乃是鞑靼的地界。过了这座山，就不是大唐的土地了。
六、历经千山与万险
离开大唐的国土，接下来的路应该怎么走呢？
好在此去西天，要经过一个个国家，每个国家有一个个城关，玄奘法师只要到处问路，只要这些城关的守门人知道大概路怎么走，就能一个个国家的走下去，如果遇到国家，还有通关文牒，还能保护玄奘法师在国内的安全。
这里有两个问题要解决，第一个是每个城关的守门人和每个国家，是怎么知道去西天怎么走的。第二个问题是玄奘如何问路，如何走。
我们先第一个问题，这个观音菩萨从西天来东土的时候，已经通过一种法术告诉这些国家和城关了。
菩萨的法术主要分两种情况，一种情况是在一个国家内部如何走，另一种情况在国家之间，在野外如何走的问题。
在一个国家内部，菩萨主要遵循最短路径原则，就是走得路越少越好，道路越短越好。
但是国家之间，菩萨不但要考虑远近的问题，还要考虑政策的问题。例如有的国家路近，但是路过的国家看不惯僧人，见了僧人就抓。例如灭法国，连光头都要抓。这样的情况即便路近，也最好绕远点走。
菩萨的法术是什么呢？咱们在大学里面学习计算机网络与数据结构的时候，知道求最短路径常用的有两种方法，一种是 Bellman-Ford 算法，一种是 Dijkstra 算法。在计算机网络中基本也是用这两种方法计算的。
距离矢量路由（distance vector routing），它是基于 Bellman-Ford 算法的。
链路状态路由（link state routing），基于 Dijkstra 算法。
最常用的两种路由协议：
OSPF（Open Shortest Path First，开放式最短路径优先）就是这样一个基于链路状态路由协议，广泛应用在数据中心中的协议，称为内部网关协议（Interior Gateway Protocol，简称IGP）
BGP 协议使用的算法是路径矢量路由协议（path-vector protocol）。它是距离矢量路由协议的升级版，称为外网路由协议（Border Gateway Protocol，简称BGP）
路由协议是城关之间相互沟通到哪里应该怎么走的协议。
第二个问题，也就是玄奘如何问路，如何走。这就是IP协议。
这就要靠通关文牒了，里面写着贫僧来自东土大唐（就是源IP地址），欲往西天拜佛求经（指的是目标IP地址）。路过宝地，借宿一晚，明日启行，请问接下来该怎么走啊？

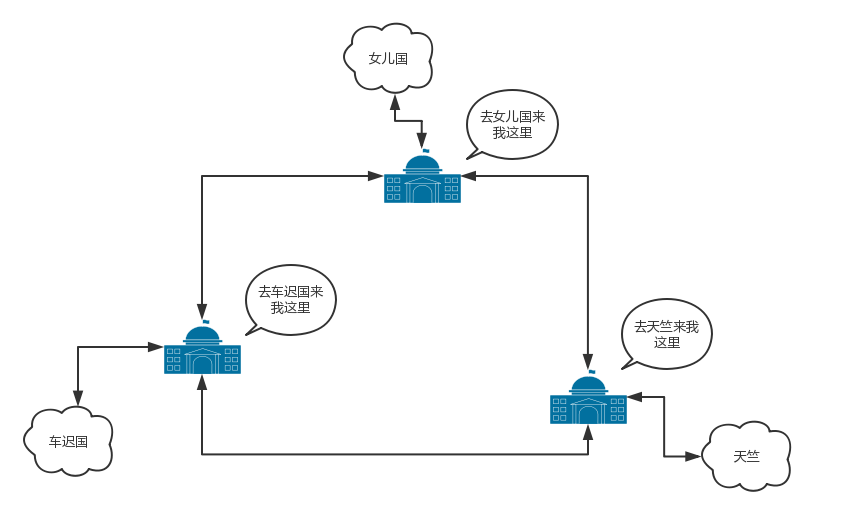

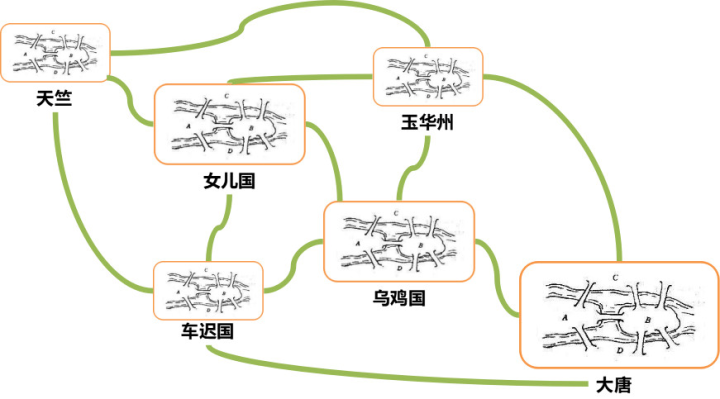

在解决第一个问题的时候，每个城关已经通过菩萨的法术，和邻近的城关进行沟通，知道了下面的信息。

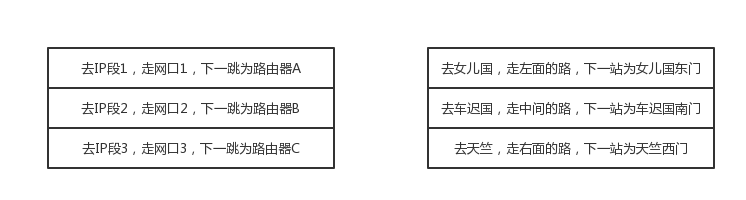

这个叫路由表，根据这个表格，可以告诉唐僧怎么走。
接下来我们看完整故事。
出了NAT网关，就从核心网到达了互联网。在网络世界，每一个运营商的网络成为自治系统AS。每个自治系统都有边界路由器，通过它和外面的世界建立联系。
对于云平台来讲，它可以被称为Multihomed AS，有多个连接连到其他的AS，但是大多拒绝帮其他的AS传输包。例如一些大公司的网络。对于运营商来说，它可以被称为Transit AS，有多个连接连到其他的AS，并且可以帮助其他的AS传输包，比如主干网。
如何从出口的运营商到达云平台的边界路由器？在路由器之间需要通过BGP协议实现，BGP又分为两类，eBGP和iBGP。自治系统间，边界路由器之间使用eBGP广播路由。内部网络也需要访问其他的自治系统。
边界路由器如何将BGP学习到的路由导入到内部网络呢？通过运行iBGP，使内部的路由器能够找到到达外网目的地最好的边界路由器。
网站的SLB的公网IP地址早已经通过云平台的边界路由器，让全网都知道了。于是这个下单的网络包选择了下一跳是A2，也即将A2的MAC地址放在目标MAC地址中。
到达A2之后，从路由表中找到下一跳是路由器C1，于是将目标MAC换成C1的MAC地址。到达C1之后，找到下一跳是C2，将目标MAC地址设置为C2的MAC。到达C2后，找到下一跳是云平台的边界路由器，于是将目标MAC设置为边界路由器的MAC地址。
你会发现，这一路，都是只换MAC，不换目标IP地址。这就是所谓下一跳的概念。
在云平台的边界路由器，会将下单的包转发进来，经过核心交换，汇聚交换，到达外网网关节点上的SLB的公网IP地址。
我们可以看到，手机到SLB的公网IP，是一个端到端的连接，连接的过程发送了很多包。所有这些包，无论是TCP三次握手，还是HTTPS的密钥交换，都是要走如此复杂的过程到达SLB的，当然每个包走的路径不一定一致。
当网络包走在这个复杂的道路上，很可能一不小心就丢了，怎么办？这就需要借助TCP的机制重新发送。
既然TCP要对包进行重传，就需要维护一个Sequence Number，看哪些包到了，哪些没到，哪些需要重传，传输的速度应该控制到多少，这就是TCP的滑动窗口协议。

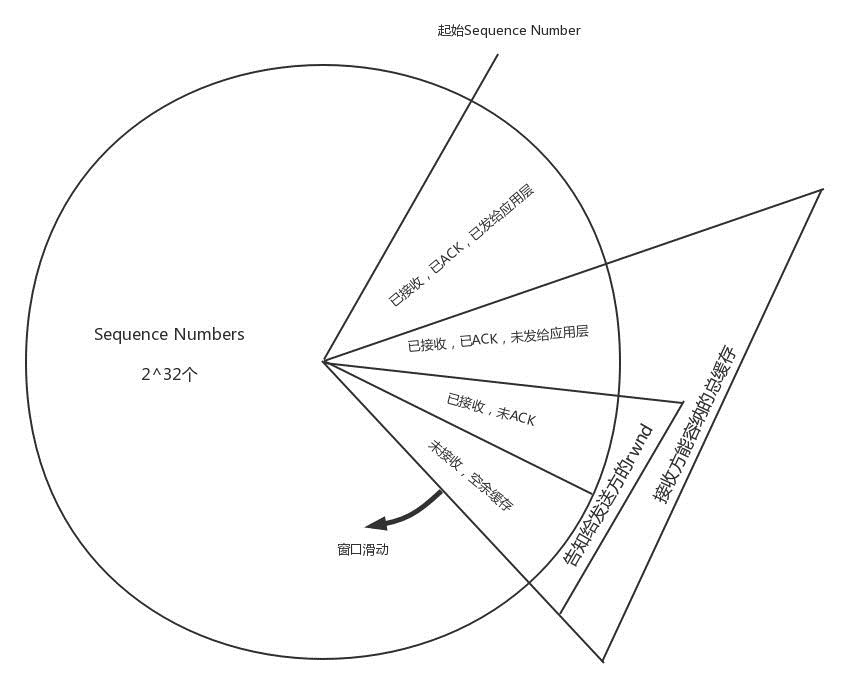

整个TCP的发送，一开始会协商一个Sequence Number，从这个Sequence Number开始，每个包都有编号。滑动窗口将接收方的网络包分成四个部分：
-
已经接收，已经ACK，已经交给应用层的包；
-
已经接收，已经ACK，未发送给应用层；
-
已经接收，尚未发送ACK；
-
未接收，尚有空闲的缓存区域。
对于TCP层来讲，每一个包都有ACK。ACK需要从SLB回复到手机端，将上面的那个过程反向来一遍，当然路径不一定一致，可见ACK也不是那么轻松的事情。
如果发送方超过一定的时间没有收到ACK，就会重新发送。只有TCP层ACK过的包，才会发给应用层，并且只会发送一份，对于下单的场景，应用层是HTTP层。
你可能会问了，TCP老是重复发送，会不会导致一个单下了两遍？是否要求服务端实现幂？从TCP的机制来看，是不会的。只有收不到ACK的包才会重复发，发到接收端，在窗口里面只保存一份，所以在同一个TCP连接中，不用担心重传导致二次下单。
但是TCP连接会因为某种原因断了，例如手机信号不好，这个时候手机把所有的动作重新做一遍，建立一个新的TCP连接，在HTTP层调用两次RESTful API。这个时候可能会导致两遍下单的情况，因而RESTful API需要实现幂等。
当ACK过的包发给应用层之后，TCP层的缓存就空了出来，这会导致上面图中的大三角，也即接收方能够容纳的总缓存，整体顺时针滑动。小的三角形，也即接收方告知发送方的窗口总大小，也即还没有完全确认收到的缓存大小，如果把这些填满了，就不能再发了，因为没确认收到，所以一个都不能扔。
七、功成行满见真如
唐僧经历九九八十一难，终于到达了西天。发现金顶大仙已经在等他们了。
网络包从手机端经历千难万险，终于到了SLB的公网IP所在的公网网口。由于匹配上了MAC地址和IP地址，因而将网络包收了进来。
到了西天，唐僧度过最后一条河凌云仙渡的时候，发现滚浪飞流，约有八九里宽阔，四无人迹。好不容易盼来一条船，还没有底。原来驾船的是接引佛祖，玄奘法师的肉体随着河水飘走，从而脱胎换骨，成就金身。
在虚拟网关节点的外网网口上，会有一个NAT规则，将公网IP地址转换为VPC里面的私网IP地址，这个私网IP地址就是SLB的HAProxy所在的虚拟机的私网IP地址。
从而网络包也脱胎换骨，实现公网IP到私有网络IP的转换。
当然为了承载比较大的吞吐量，虚拟网关节点会有多个，物理网络会将流量分发到不同的虚拟网关节点。同样HAProxy也会是一个大的集群，虚拟网关会选择某个负载均衡节点，将某个请求分发给它，负载均衡之后是Controller层，也是部署在虚拟机里面的。

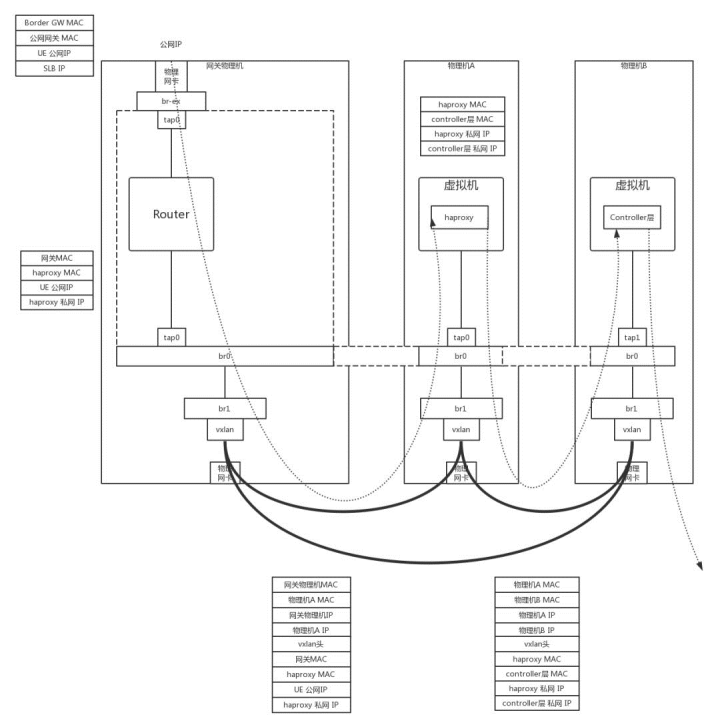

当网络包里面的目标IP变成私有IP地址地址之后，虚拟路由会查找路由规则，将网络包从下方的私网网口发出来。这个时候包的格式为：
-
源MAC：网关MAC；
-
目标MAC：HAProxy虚拟机的MAC；
-
源IP：UE的公网IP；
-
目标IP：HAProxy虚拟机的私网IP。
在第一部分，我们 说佛经是存放在一个虚拟空间里面的，要打开这个虚拟空间，解读经文，需要一个芝麻开门的ID。接引佛祖会给玄奘法师一个ID。
在虚拟路由节点上，也会有OVS，将网络包封装在VXLAN隧道里面，VXLAN ID就是给你的租户创建VPC的时候分配的。VXLAN ID就是VPC虚拟空间的ID，OVS就是那个能够封装和解开私密空间的法宝。
包的格式为：
-
外层源MAC：网关物理机MAC；
-
外层目标MAC：物理机A的MAC；
-
外层源IP：网关物理机IP；
-
外层目标IP：物理机A的IP；
-
内层源MAC：网关MAC；
-
内层目标MAC：HAProxy虚拟机的MAC；
-
内层源IP：UE的公网IP；
-
内层目标IP：HAProxy虚拟机的私网IP。
在物理机A上，OVS会将包从VXLAN隧道里面解出来，发给HAProxy所在的虚拟机。HAProxy所在的虚拟机发现MAC地址匹配，目标IP地址匹配，就根据TCP端口，将包发给HAProxy进程，因为HAProxy是在监听这个TCP端口的。因而HAProxy就是这个TCP连接的服务端，客户端是手机。对于TCP的连接状态，滑动窗口等，都是在HAProxy上维护的。
在这里HAProxy是一个四层负载均衡，也即他只解析到TCP层，里面的HTTP协议他不关心，就将请求转发给后端的多个Controller层的一个。
HAProxy发出去的网络包就认为HAProxy是客户端了，看不到手机端了。网络包格式如下：
-
源MAC：HAProxy所在虚拟机的MAC；
-
目标MAC：Controller层所在虚拟机的MAC；
-
源IP：HAProxy所在虚拟机的私网IP；
-
目标IP：Controller层所在虚拟机的私网IP。
当然这个包发出去之后，还是会被物理机上的OVS放入VXLAN隧道里面，网络包格式为：
-
外层源MAC：物理机A的MAC；
-
外层目标MAC：物理机B的MAC；
-
外层源IP：物理机A的IP；
-
外层目标IP：物理机B的IP；
-
内层源MAC：HAProxy所在虚拟机的MAC；
-
内层目标MAC：Controller层所在虚拟机的MAC；
-
内层源IP：HAProxy所在虚拟机的私网IP；
-
内层目标IP：Controller层所在虚拟机的私网IP。
在物理机B上，OVS会将包从VXLAN隧道里面解出来，发给Controller层所在的虚拟机。Controller层所在的虚拟机发现MAC地址匹配，目标IP地址匹配，就根据TCP端口，将包发给Controller层的进程，因为他是在监听这个TCP端口的。
在HAProxy和Controller层之间，维护一个TCP的连接。
Controller层收到包之后，他是关心HTTP里面是什么的，于是解开HTTP的包，发现是一个POST请求，内容是下单购买一个课程。
八、取得真经成金身
玄奘法师终于到达西天大雷音寺，见到了我佛如来。
佛祖愿意传经给玄奘，于是让玄奘去藏经楼取经文，谁知道西天也有西天的规矩，如果不懂这里的规矩，就很难和管理经文的人沟通，取不到真经。
同理，在电商服务里面，往往在组合服务层会有一个专门管理下单的服务，Controller层虽然对外暴露的是标准的RESTful协议，但是对内会通过RPC协议调用这个组合服务层。如果不懂这个协议，就没法通信。
假设我们使用的是Dubbo，则Controller层需要读取注册中心，将下单服务的进程列表拿出来，选出一个来调用。
Dubbo中默认的RPC协议是Hessian2。Hessian2将下单的远程调用序列化为二进制进行传输。
Netty是一个非阻塞的基于事件的网络传输框架。Controller层和下单服务之间，使用了Netty的网络传输框架。有了Netty，就不用自己编写复杂的异步Socket程序了。Netty使用的方式，就是咱们讲Socket编程的时候，一个项目组支撑多个项目（IO多路复用，从派人盯着到有事通知）这种方式。
Netty还是工作在Socket这一层的，发送的网络包还是基于TCP的。在TCP的下层，还是需要封装上IP头和MAC头。如果跨物理机通信，还是需要封装的外层的VXLAN隧道里面。当然底层的这些封装，Netty都不感知，它只要做好它的异步通信即可。
在Netty的服务端，也即下单服务中，收到请求后，先用Hessian2的格式进行解压缩。然后将请求分发到线程中进行处理，在线程中，会调用下单的业务逻辑。
玄奘师徒好在后来碰到了懂得内情的注册中心——弥勒佛，从而会到灵山，还是按照人家的规矩办了，才将无字经文，换成有字经文。
下单的业务逻辑比较复杂，往往要调用基础服务层里面的库存服务、优惠券服务等，将多个服务调用完毕，才算下单成功。下单服务调用库存服务和优惠券服务，也是通过Dubbo的框架，通过注册中心拿到库存服务和优惠券服务的列表，然后选一个调用。
调用的时候，统一使用Hessian2进行序列化，使用Netty进行传输，底层如果跨物理机，仍然需要通过VXLAN的封装和解封装。
咱们以库存为例子的时候，讲述过幂等的接口实现的问题。因为如果扣减库存，仅仅是谁调用谁减一。这样存在的问题是，如果扣减库存因为一次调用失败，而多次调用，这里指的不是TCP多次重试，而是应用层调用的多次重试，就会存在库存扣减多次的情况。
这里常用的方法是，使用乐观锁（Compare and Set，简称CAS）。CAS要考虑三个方面，当前的库存数、预期原来的库存数和版本，以及新的库存数。在操作之前，查询出原来的库存数和版本，真正扣减库存的时候，判断如果当前库存的值与预期原值和版本相匹配，则将库存值更新为新值，否则不做任何操作。
这是一种基于状态而非基于动作的设计，符合REST的架构设计原则。这样的设计有利于高并发场景。当多个线程尝试使用CAS同时更新同一个变量时，只有其中一个线程能更新变量的值，而其它线程都失败，失败的线程并不会被挂起，而是被告知这次竞争中失败，并可以再次尝试。
最终，当下单更新到分布式数据库中之后，整个下单过程才算真正告一段落。
当然，这个下单调用要返回一个结果。
我们下单成功啦！！！！！！
来源：oschina
链接：https://my.oschina.net/u/4842961/blog/4739320
