搭建Harbor企业级docker仓库

一、Harbor简介

1.Harbor介绍

Harbor是一个用于存储和分发Docker镜像的企业级Registry服务器，通过添加一些企业必需的功能特性，例如安全、标识和管理等，扩展了开源Docker Distribution。作为一个企业级私有Registry服务器，Harbor提供了更好的性能和安全。提升用户使用Registry构建和运行环境传输镜像的效率。Harbor支持安装在多个Registry节点的镜像资源复制，镜像全部保存在私有Registry中，确保数据和知识产权在公司内部网络中管控。另外，Harbor也提供了高级的安全特性，诸如用户管理，访问控制和活动审计等。

2.Harbor特性

基于角色的访问控制 ：用户与Docker镜像仓库通过“项目”进行组织管理，一个用户可以对多个镜像仓库在同一命名空间（project）里有不同的权限。
镜像复制 ：镜像可以在多个Registry实例中复制（同步）。尤其适合于负载均衡，高可用，混合云和多云的场景。
图形化用户界面 ：用户可以通过浏览器来浏览，检索当前Docker镜像仓库，管理项目和命名空间。
AD/LDAP 支持 ： Harbor可以集成企业内部已有的AD/LDAP，用于鉴权认证管理。
审计管理 ：所有针对镜像仓库的操作都可以被记录追溯，用于审计管理。
国际化 ：已拥有英文、中文、德文、日文和俄文的本地化版本。更多的语言将会添加进来。
RESTful API ： RESTful API 提供给管理员对于Harbor更多的操控, 使得与其它管理软件集成变得更容易。
部署简单 ：提供在线和离线两种安装工具，也可以安装到vSphere平台(OVA方式)虚拟设备。

3.Harbor组件

Harbor在架构上主要由6个组件构成：

Proxy：Harbor的registry, UI, token等服务，通过一个前置的反向代理统一接收浏览器、Docker客户端的请求，并将请求转发给后端不同的服务。
Registry：负责储存Docker镜像，并处理docker push/pull 命令。由于我们要对用户进行访问控制，即不同用户对Docker image有不同的读写权限，Registry会指向一个token服务，强制用户的每次docker pull/push请求都要携带一个合法的token, Registry会通过公钥对token 进行解密验证。
Core services：这是Harbor的核心功能，主要提供以下服务：
UI：提供图形化界面，帮助用户管理registry上的镜像（image）, 并对用户进行授权。
webhook：为了及时获取registry 上image状态变化的情况，在Registry上配置webhook，把状态变化传递给UI模块。
token 服务：负责根据用户权限给每个docker push/pull命令签发token. Docker 客户端向Regiøstry服务发起的请求,如果不包含token，会被重定向到这里，获得token后再重新向Registry进行请求。
Database：为core services提供数据库服务，负责储存用户权限、审计日志、Docker image分组信息等数据。
Job Services：提供镜像远程复制功能，可以把本地镜像同步到其他Harbor实例中。
Log collector：为了帮助监控Harbor运行，负责收集其他组件的log，供日后进行分析。

各个组件之间的关系如下图所示：

4.Harbor实现

Harbor的每个组件都是以Docker容器的形式构建的，官方也是使用Docker Compose来对它进行部署。用于部署Harbor的Docker Compose模板位于 harbor/docker-compose.yml,打开这个模板文件，发现Harbor是由7个容器组成的；

# docker-compose ps
       Name                     Command               State                                Ports
------------------------------------------------------------------------------------------------------------------------------
harbor-adminserver   /harbor/harbor_adminserver       Up
harbor-db            docker-entrypoint.sh mysqld      Up      3306/tcp
harbor-jobservice    /harbor/harbor_jobservice        Up
harbor-log           /bin/sh -c crond && rm -f  ...   Up      127.0.0.1:1514->514/tcp
harbor-ui            /harbor/harbor_ui                Up
nginx                nginx -g daemon off;             Up      0.0.0.0:443->443/tcp, 0.0.0.0:4443->4443/tcp, 0.0.0.0:80->80/tcp registry /entrypoint.sh serve /etc/ ... Up 5000/tcp

nginx：nginx负责流量转发和安全验证，对外提供的流量都是从nginx中转，所以开放https的443端口，它将流量分发到后端的ui和正在docker镜像存储的docker registry。
harbor-jobservice：harbor-jobservice 是harbor的job管理模块，job在harbor里面主要是为了镜像仓库之前同步使用的;
harbor-ui：harbor-ui是web管理页面，主要是前端的页面和后端CURD的接口;
registry：registry就是docker原生的仓库，负责保存镜像。
harbor-adminserver：harbor-adminserver是harbor系统管理接口，可以修改系统配置以及获取系统信息。
这几个容器通过Docker link的形式连接在一起，在容器之间通过容器名字互相访问。对终端用户而言，只需要暴露proxy （即Nginx）的服务端口。
harbor-db：harbor-db是harbor的数据库，这里保存了系统的job以及项目、人员权限管理。由于本harbor的认证也是通过数据，在生产环节大多对接到企业的ldap中；
harbor-log：harbor-log是harbor的日志服务，统一管理harbor的日志。通过inspect可以看出容器统一将日志输出的syslog。

这几个容器通过Docker link的形式连接在一起，这样，在容器之间可以通过容器名字互相访问。对终端用户而言，只需要暴露proxy （即Nginx）的服务端口。

二、安装部署

1、安装最新版的docker docker-compose

curl -fsSL https://get.docker.com/ | sh    或  yum install docker-ce-18.03.1.ce
curl -L https://github.com/docker/compose/releases/download/1.18.0/docker-compose-`uname -s`-`uname -m` -o /usr/bin/docker-compose
chmod +x /usr/bin/docker-compose

验证

docker version
docker-compose --version

2、安装harbor

登录下载相应版本的harbor

https://github.com/goharbor/harbor/releases

harbor-offline-installer-v1.8.1.tgz

解压

tar zxvf harbor-offline-installer-v1.8.1.tgz

编辑 harbor.yml然后执行./install.sh

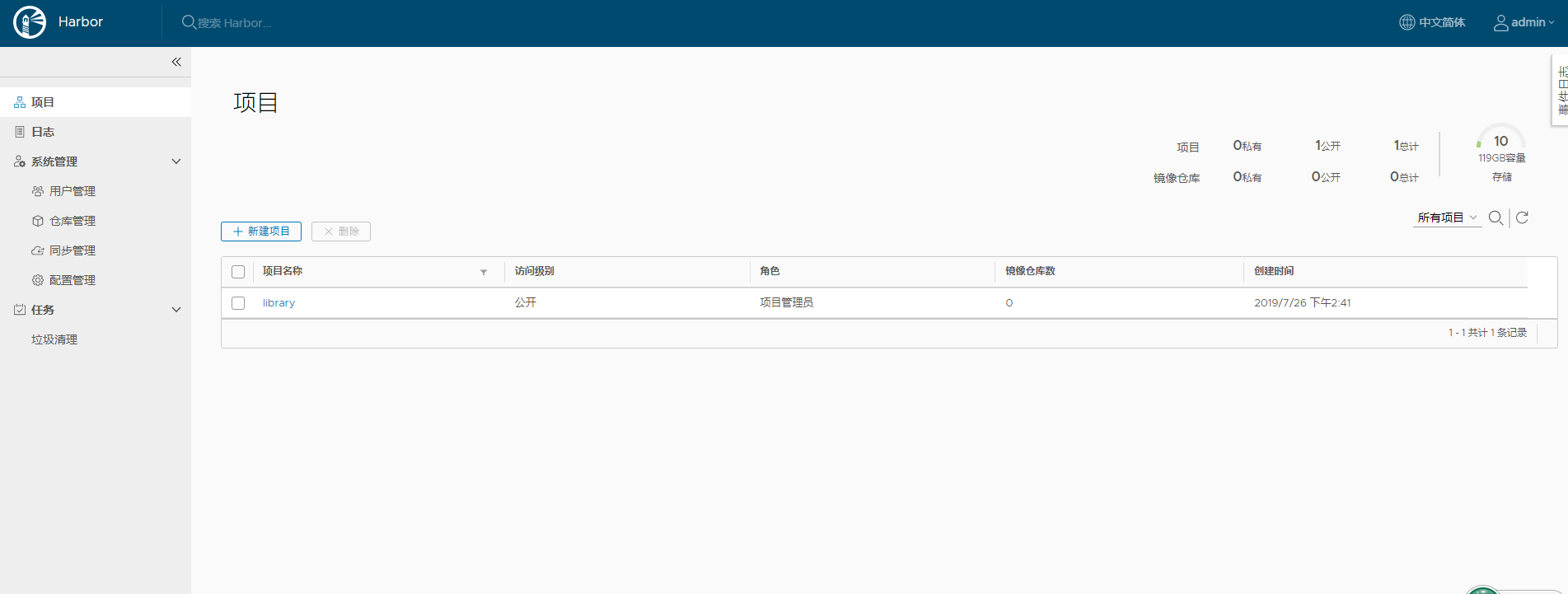

安装完成后在浏览器使用 172.16.119.225即可登陆，如果用域名的话，可以配置nginx如下：

server {
    listen              80;
    server_name         harbor.xxx.com;
    location / {
        proxy_pass http://172.16.119.225:80;
  }
}

即可使用域名登陆，登陆账号密码在harbor.yml配置的，默认账号密码： admin / Harbor12345 登录后可修改密码。

Harbor的启动和停止

# 启动Harbor
docker-compose start
# 停止Harbor
docker-comose stop
# 重启Harbor
docker-compose restart

三、测试上传下载镜像

1、所有服务器修改docker客户端配置

vim /usr/lib/systemd/system/docker.service 增加 --insecure-registry=http://172.16.119.225:80 即可。

ExecStart=/usr/bin/dockerd  --insecure-registry=http://172.16.119.225:80  #harbor.yml里配置的hostname值

重启docker

systemctl restart docker

或创建/etc/docker/daemon.json文件，在文件中指定仓库地址，然后重新docker

{
  "insecure-registries":["172.16.119.225:80"]
}

2、创建Dockerfile

from docker.io/tomcat:latest
MAINTAINER zhangpan
RUN rm -rf /usr/local/openjdk-8
RUN rm -rf /usr/local/tomcat
COPY jdk1.8.0_92 /usr/local/jdk1.8.0_92
COPY tomcat /usr/local/tomcat

3、创建镜像

tag名称里 172.16.119.225:80/library/ 是不变的，172.16.119.225:80表示私库地址，library是仓库项目名，可以更改，但私库里要先创建好

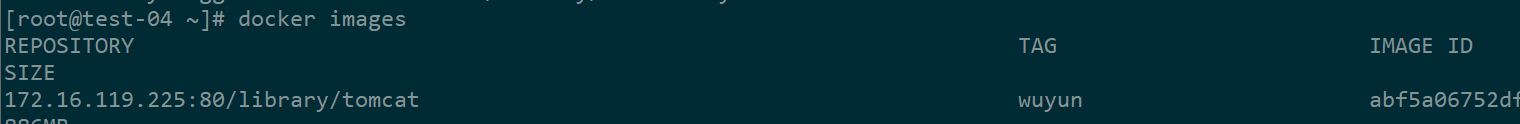

docker build -t 172.16.119.225:80/library/tomcat:wuyun .

4、登录私库然后把镜像推送到Harbor仓库

docker push 172.16.119.225:80/library/tomcat:wuyun

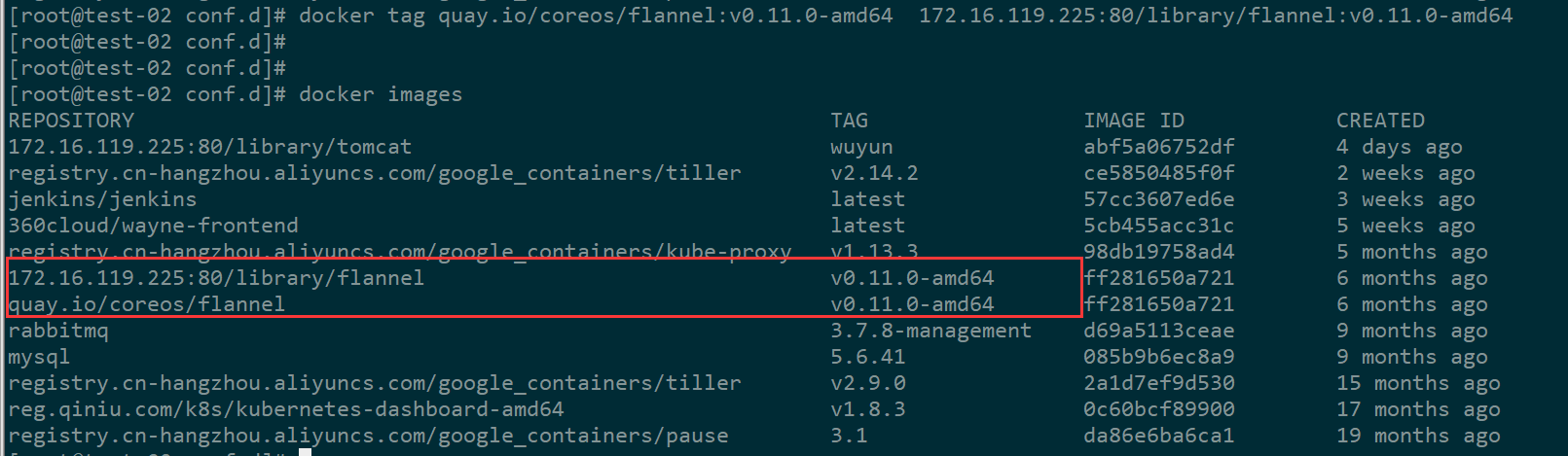

如果不是自己创建的镜像，需要先执行 docker tags 给镜像做tag再推送，如：

docker pull flannel
docker tag quay.io/coreos/flannel:v0.11.0-amd64  172.16.119.225:80/library/flannel:v0.11.0-amd64
docker push 172.16.119.225:80/library/busybox:latest

删除这种同id不同tag的镜像

docker rmi 172.16.119.225:80/library/flannel:v0.11.0-amd64

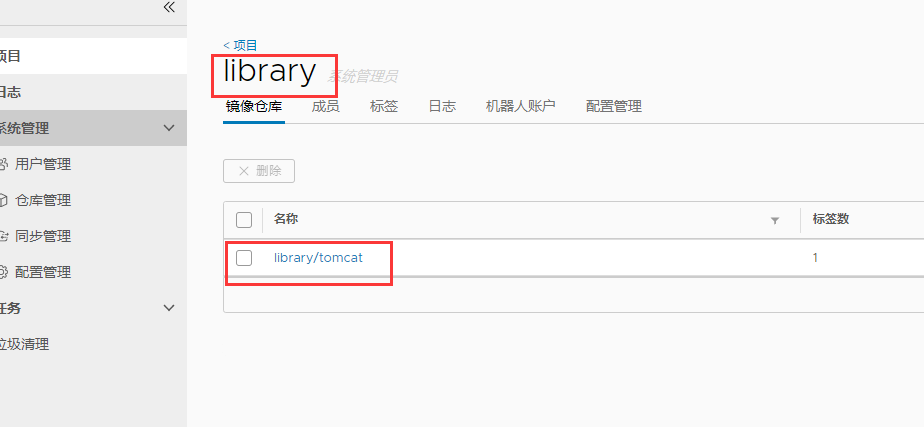

5、登陆web页面查看镜像

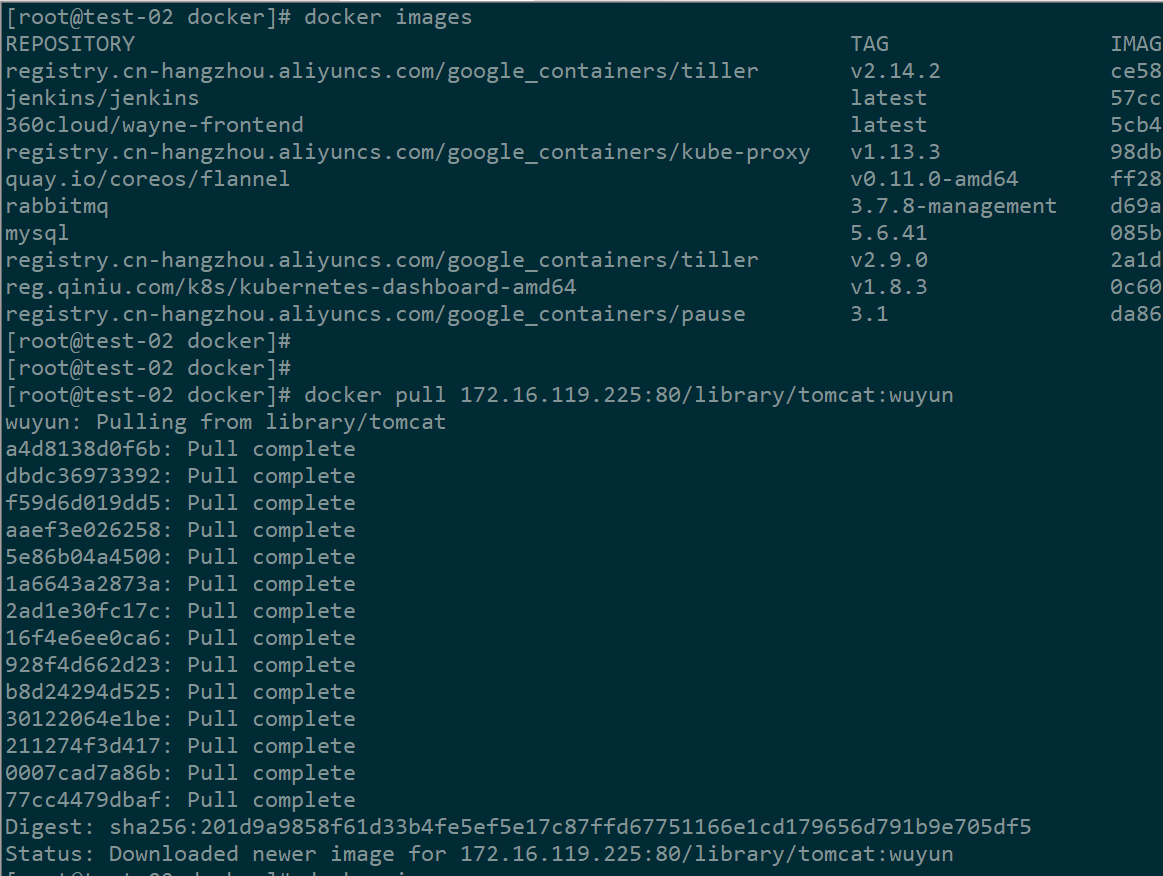

6、在别的服务器上拉取镜像，服务器上要先更改好私库地址

四、Harbor配置TLS证书

参考文章：https://github.com/goharbor/harbor/blob/master/docs/configure_https.md

因为我们上面对Harbor的配置都是使用的http协议访问，但是我们工作中一般都是配置https访问。所以我给大家演示一下怎么配置Harbor可以使用https访问，以及配置TLS证书都需要做哪些工作。

因为Harbor默认使用http协议访问，所以我们这里在配置文件中，开启https配置；

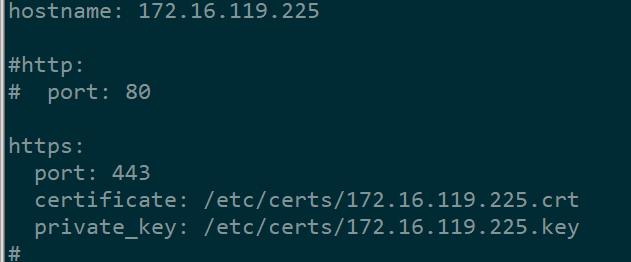

1、编辑harbor.yml

http 和port前加上注释，同时取消https port certificate private_key前注释并修改证书路径

2、创建目录并生成ca文件

mkdir /etc/certs  && cd /etc/certs/
openssl genrsa -out /etc/certs/ca.key 2048

3、创建自签名证书key文件，注意CN的值，更改和harbor.yml里hostname值一样即可

openssl req -x509 -new -nodes -key /etc/certs/ca.key -subj "/CN=172.16.119.225" -days 5000 -out /etc/certs/ca.crt

4、生成服务器端私钥和CSR签名请求

openssl genrsa -out 172.16.119.225.key 4096   #172.16.119.225是ip或者主机名

openssl req -sha512 -new -subj "/CN=172.16.119.225" -key 172.16.119.225.key  -out 172.16.119.225.csr

5、签发服务器证书

创建文件v3.ext并生成crt文件

authorityKeyIdentifier=keyid,issuer
basicConstraints=CA:FALSE
keyUsage = digitalSignature, nonRepudiation, keyEncipherment, dataEncipherment
extendedKeyUsage = serverAuth
subjectAltName = @alt_names

[alt_names]
DNS.1=172.16.119.225
DNS.2=test-04
IP.1=172.16.119.225  #其他需要连接docker私库的服务器IP地址
IP.2=172.16.119.224
IP.3=172.16.119.223
IP.4=172.16.119.***

openssl x509 -req -sha512 -days 3650 -extfile v3.ext  -CA ca.crt -CAkey ca.key -CAcreateserial  -in 172.16.119.225.csr -out 172.16.119.225.crt

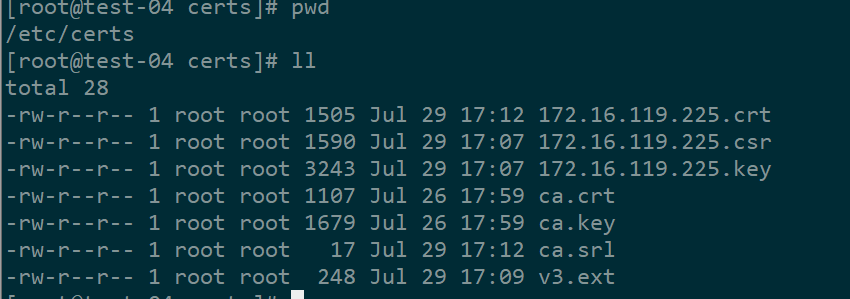

全部证书生成后结果如下：

6、配置docker证书

为所有需要用https的 Docker服务器配置服务器证书，密钥和CA.

Docker守护程序将.crt文件解释为CA证书，将.cert文件解释为客户端证书。

将crt文件转换为cert文件

openssl x509 -inform PEM -in 172.16.119.225.crt -out 172.16.119.225.cert

将文件cert key和ca文件拷贝到 /etc/docker/certs.d/172.16.119.225 如果没有目录就新建，目录格式不能错。

# 如果如下目录不存在，请创建，如果有域名请按此格式依次创建
mkdir -p /etc/docker/certs.d/192.168.50.84
# mkdir -p /etc/docker/certs.d/[IP2]
# mkdir -p /etc/docker/certs.d/[example1.com]
# 如果端口为443，则不需要指定。如果为自定义端口，请指定端口
# /etc/docker/certs.d/yourdomain.com:port

mkdir -p /etc/docker/certs.d/172.16.119.225

cp 172.16.119.225.cert /etc/docker/certs.d/172.16.119.225

cp 172.16.119.225.key /etc/docker/certs.d/172.16.119.225

cp ca.crt /etc/docker/certs.d/172.16.119.225

7、重启docker然后为Harbor生成配置文件

systemctl restart docker
./prepare

如果Harbor已在运行，请停止并删除现有实例。然后重启实例

docker-compose down -v
docker-compose up -d

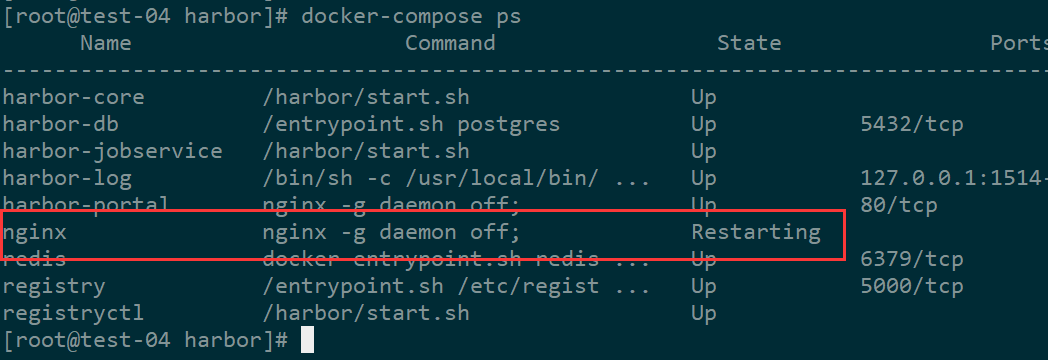

如果nginx无法启动且查看容器日志也查看不了，报如下错误

Error response from daemon: configured logging driver does not support reading

遇到此问题可以关注docker-compose.yml 以下选项是否对应

source: /data/cert/server.key
target: /etc/cert/server.key
source: /data/cert/server.crt
target: /etc/cert/server.crt

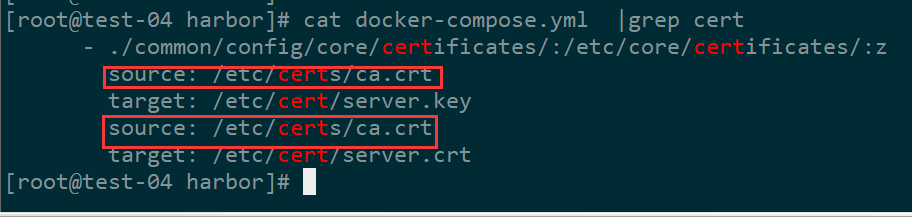

我这查看显示source 都是ca.crt，因为我复制错了，docker-compose.yml 是在./install 后映射的harbor.yml内容，所以更改harbor.yml后重新安装即可

8、测试

所有docker服务器先更改/etc/docker/daemon.json再重启docker

{
  "insecure-registries":["172.16.119.225:443"]
}

然后docker login 172.16.119.225:443 如果提示x509: certificate signed by unknown authority错误，则需要添加主机信任，centos操作如下：

cp 172.16.119.225.crt /etc/pki/ca-trust/source/anchors/172.16.119.225.crt

update-ca-trust

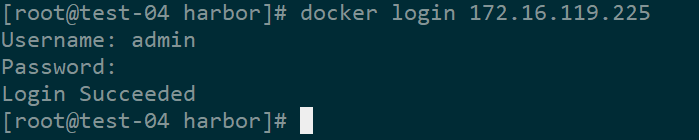

再次登录即可，如果端口不是443端口，登录需要指明端口，如：docker login 172.16.119.225:9999

ps 删除 ~/.docker/config.json 文件内 auths内容可以删除登录记录
