【前言】
hello，大家好， 今天钛叔给大家讲讲由LM2596设计的多路开关电源，LM2596这个芯片使用非常非常之广泛，生产该芯片的厂家也比较多，例如TI(德州仪器)、HGSEMI(华冠)、HTC以及ON(安森美)等。芯片的特点主要有：
1、支持负载电流能到3A
2、支持负3.3V、5V、12V以及可调输出
3、ADJ输出范围1.2~37V±4%
4、支输入电压最大可到40V
5、低功耗挂起模式下 静态电流为80uA
从上面的描述我们可以大致看出该芯片的性能还算可以，输入输出电压范围比较宽，静态电流也不大，芯片的效率根据输入输出电压大小，以及负载电流大小来决定，输出电压3.3V、5V以及12V 在负载电流3A情况下通常效率70%~90%之间，效率不算很高，但还过得去。该芯片的价格相对比较便宜，所以在普通使用场合，该芯片的性价比还是可以的。
【硬件电路设计】

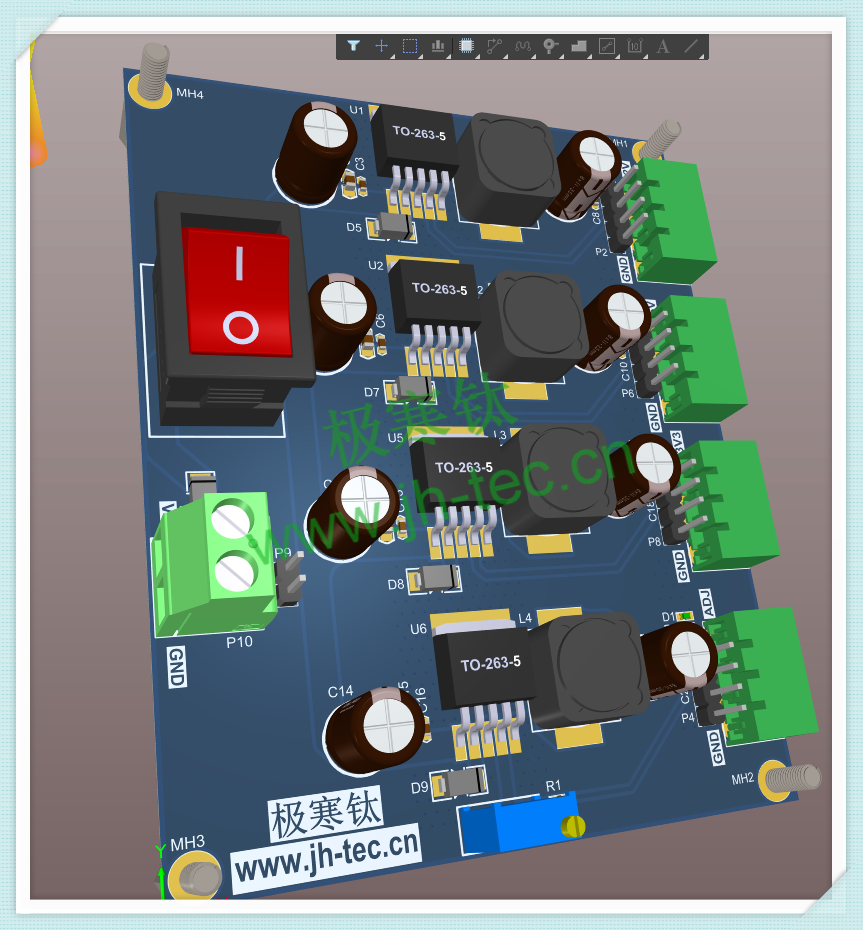

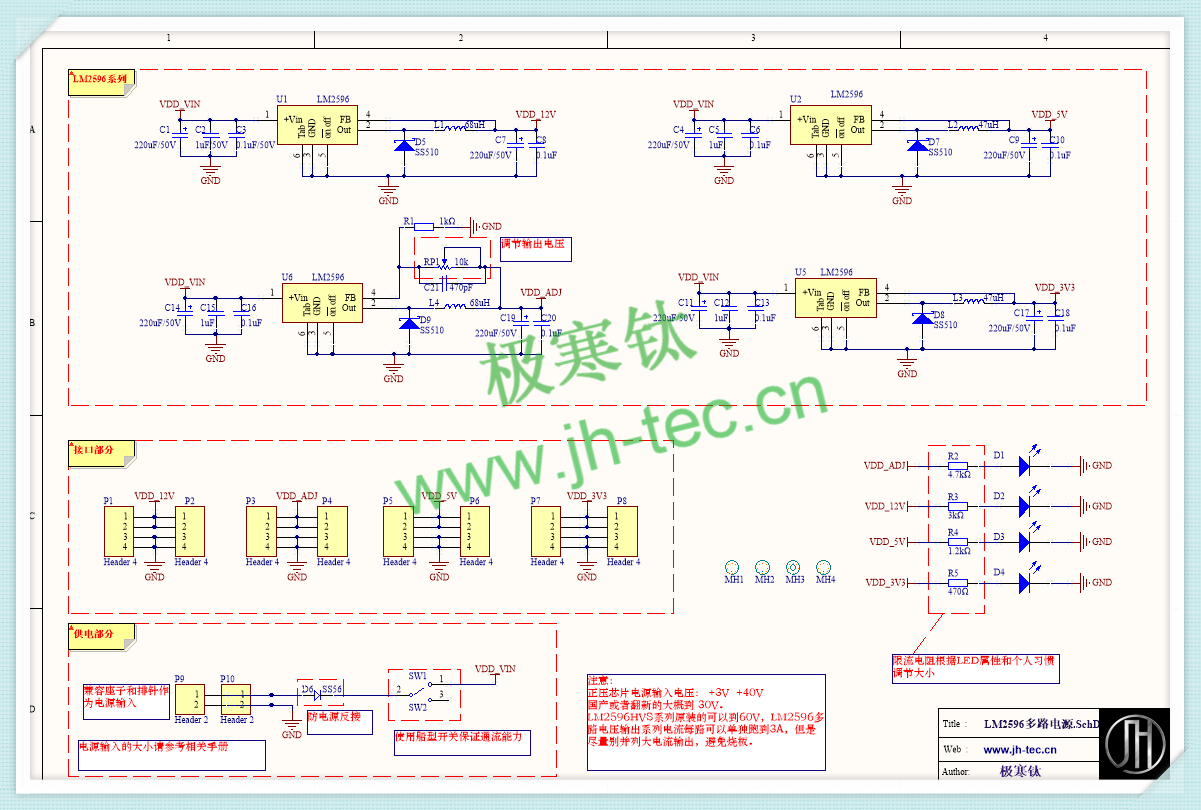

下面是钛叔根据LM2596设计的多路电源，包括3.3V、、5V、12V以及ADJ输出等4路电源，原理图和PCB如下。

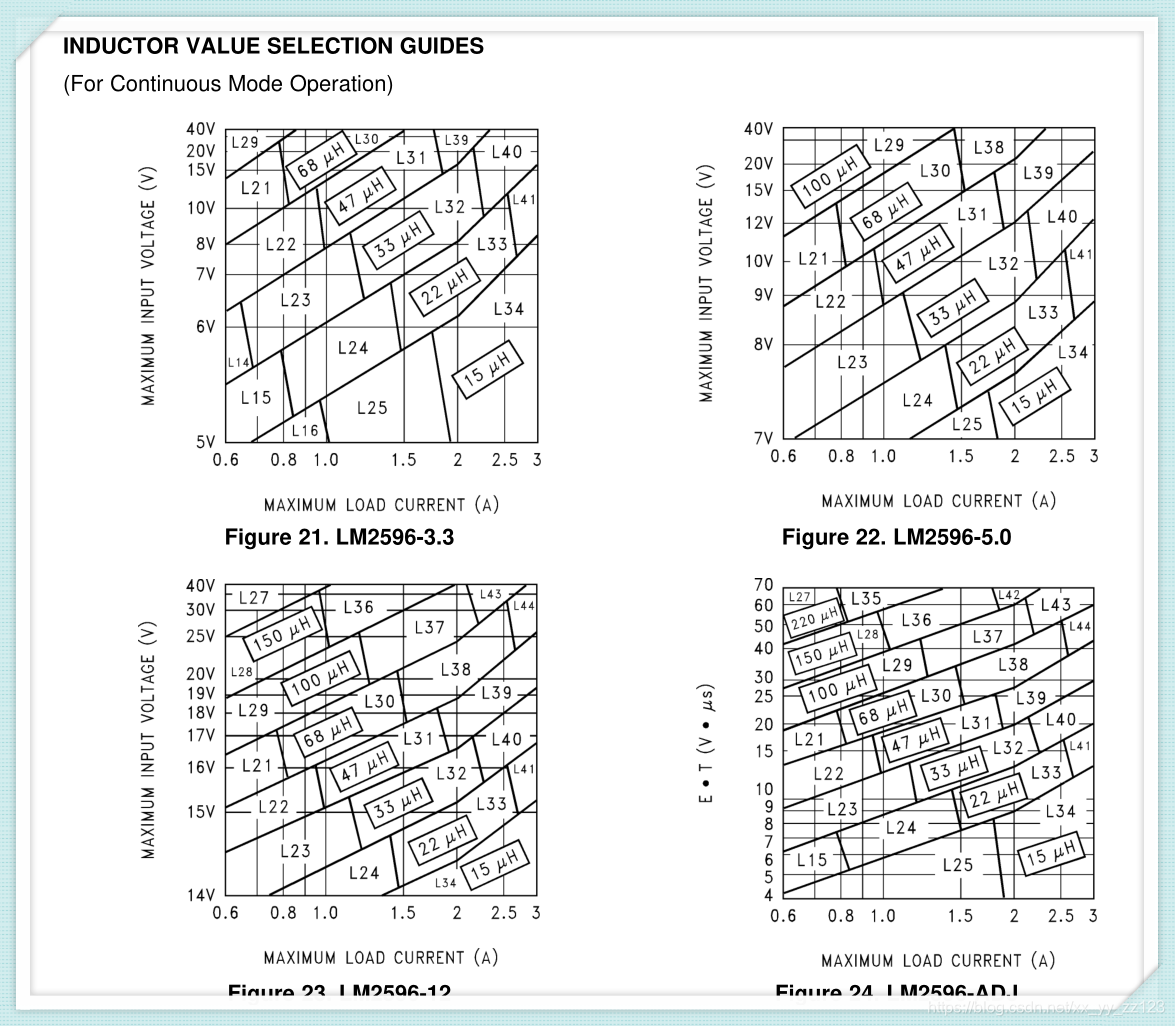

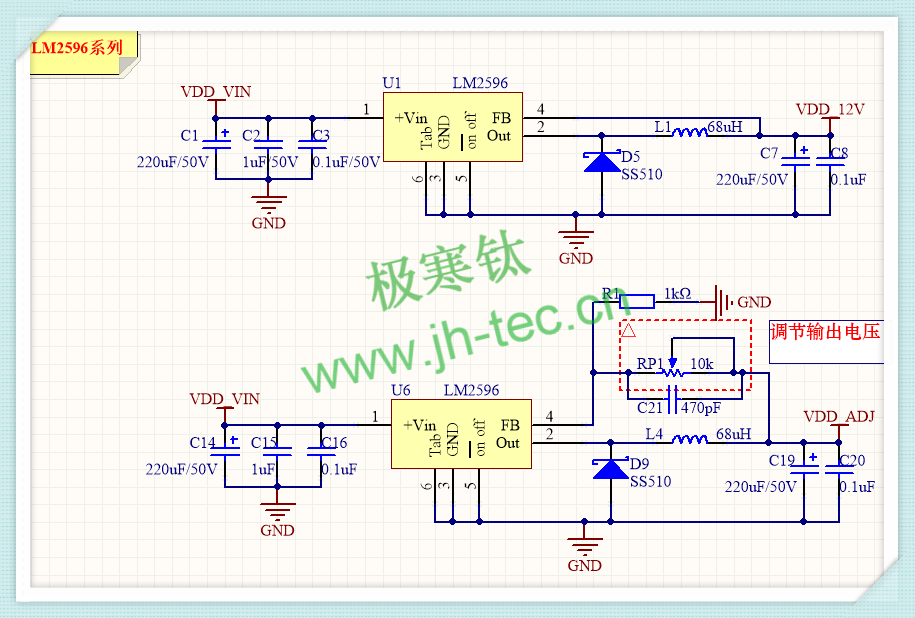

1、关于芯片的外围，如下图所示，芯片采用的是TO-263-5封装，输出和输出设计合适大小和数量的电容，需考虑电容的耐压值是否足够；电感选型的时候；肖特基二极管需要注意正向电流大小，如果需求3A负载电流，该二极管的电流值就需要高于它，这里钛叔选用的SS510正向电流为5A；对于电感的选择，下图可大概了解，具体可参考数据手册，上面写的非常具体清楚，数据手册上有个Table，大家可以根据自己的需求选择相应的电容电感，很方便；如果是ADJ输出，R1的电阻尽量选用1%精度的，这样利于输出的电压和计算值接近，下面的RP1钛叔这里只是举例10K，如果您需要的输出电压所对应的电阻大于10k就可以选择更大的滑变哈，计算公式如下图所示。

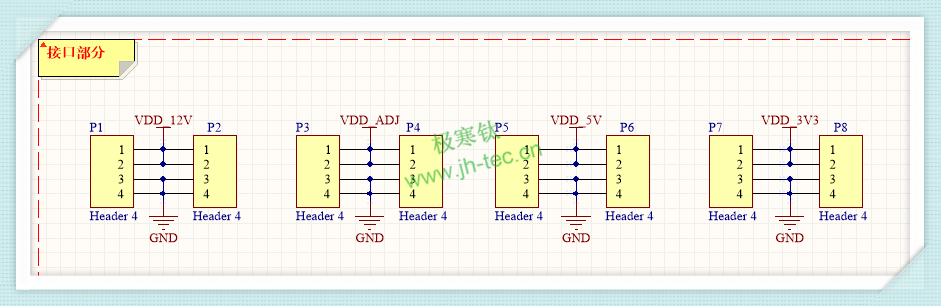

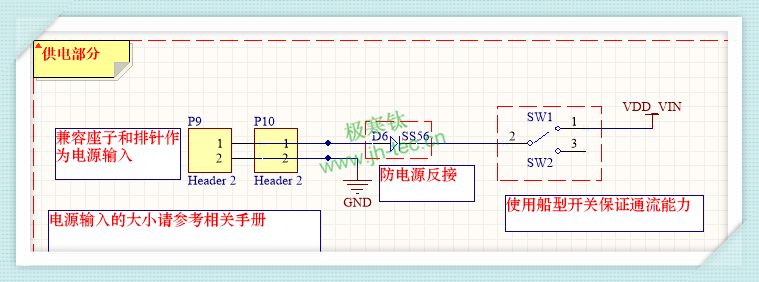

2、关于电源及接口，钛叔的电源输入采用的是MKDS3/2-5.08，另外兼并了一个排针适合小电流，如果大家的电流较大，就不要使用排针接入哈；防反接采用的SS56，正向电流可支持5A；考虑到4路如果同时输出的时候，总电流会比较大，因此钛叔这里开关采用的是船型开关，支持高达6A的电流；输出接口钛叔采用的是KF2EDGK-3.81，对应座子拔插比较方便，同时也兼并了排针，同样只适合小电流输出使用哈。

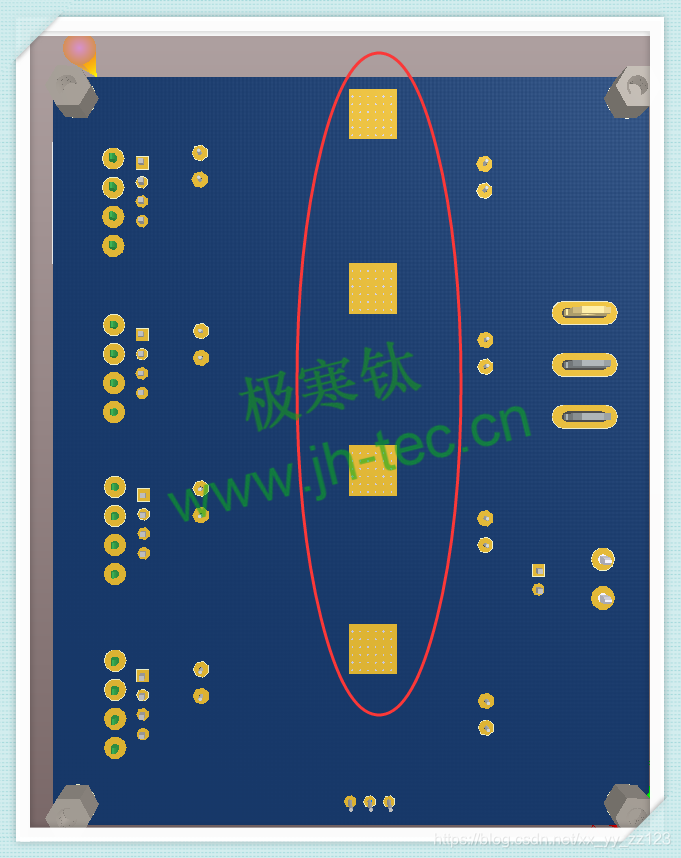

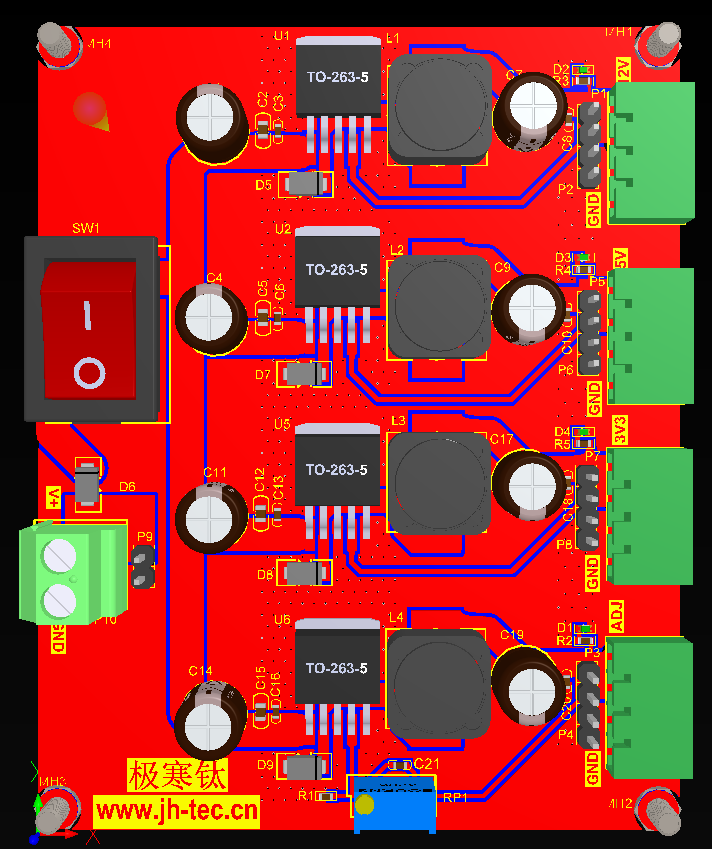

3、关于PCB设计，输入输出的线宽要保证通流能力，尤其是4路输入的共同支路部分的线宽要给够，每条输出支路的线宽也要给够；在GND管脚部分放置足够的对地过孔；另外，考虑到散热，可以在每个芯片背后作开窗处理。下面是钛叔的布局布线设计，大家可以参考参考哈。
原地址附源文件，仅供参考：
