MATLAB & Simulink中频谱分析仪Spectrum Analyzer设置(如频谱负半轴)

 ̄綄美尐妖づ 提交于 2021-01-26 10:40:30

本篇使用的是 MATLAB R2018b

频谱分析仪Spectrum Analyzer设置

设置

1.打开Simulink Library Browser,在1框中输入spectrum即可找到2,即Spectrum Analyzer频谱分析仪。
在这里插入图片描述

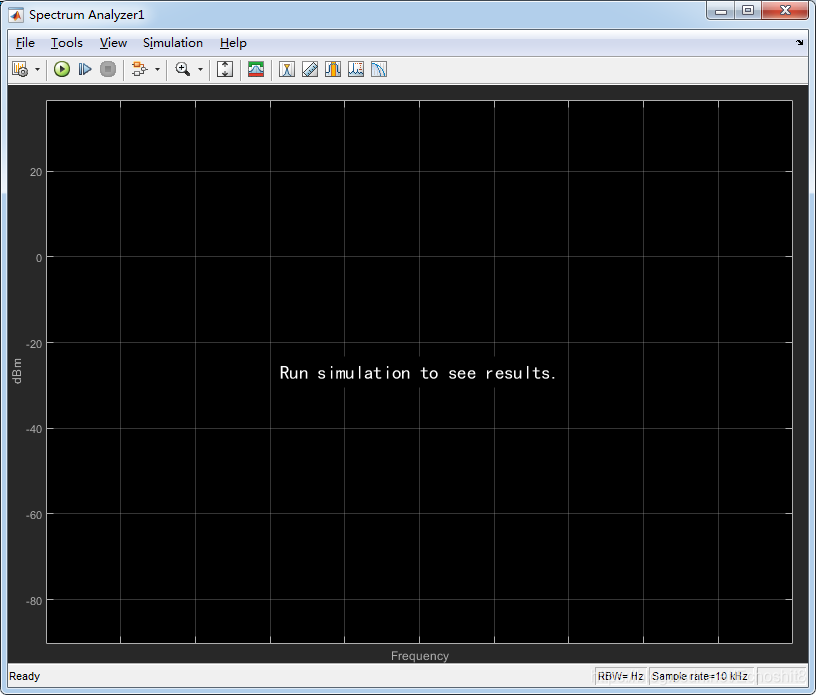

2.将Spectrum Analyzer拖至Simulink仿真界面中并双击Spectrum Analyzer,弹出以下界面。
在这里插入图片描述

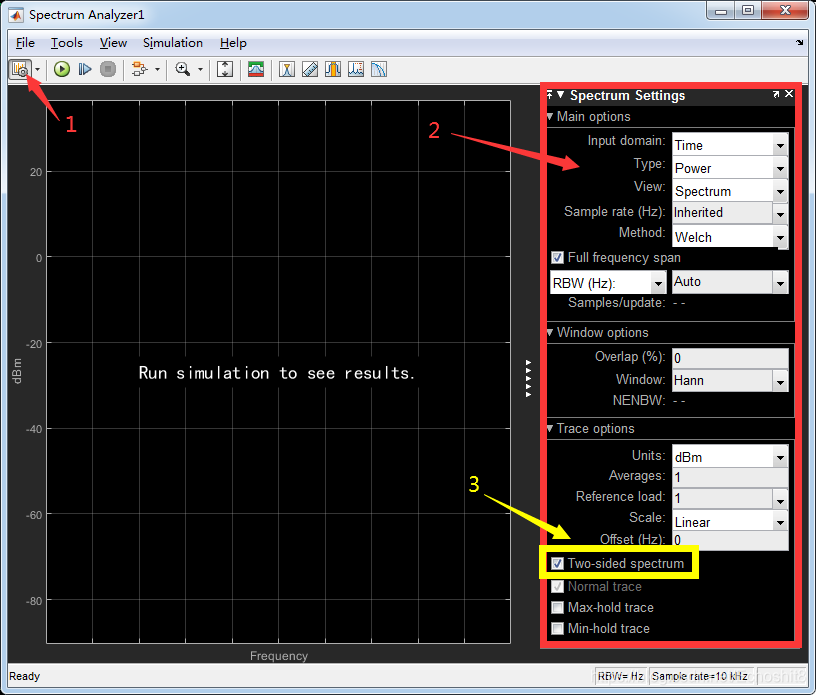

3.现在进行频谱分析仪Spectrum Analyzer设置(如频谱负半轴)。
①点击图标1出现右侧红框2内参数,按照图中参数设置即可;
②注意将黄框3中Two sided spectrum勾选,运行仿真后即可显示频谱负半轴。





在这里插入图片描述

结果

利用伯努利二进制生成器生成速率为100000bps的伯努利二进制序列,利用频谱分析仪Spectrum Analyzer观察伯努利二进制序列的频谱,结果如下图所示。
在这里插入图片描述
