PCB被板厂做坏了,谁的锅?

你。 提交于 2021-01-26 02:44:43

不知道同学们做坏过PCB板没有?就是做出来的板子,是不能用的。我是有过的,印象中有两次。为什么同样的错误会多次出现呢?下面就来说下具体情况。



PCB板做坏的过程

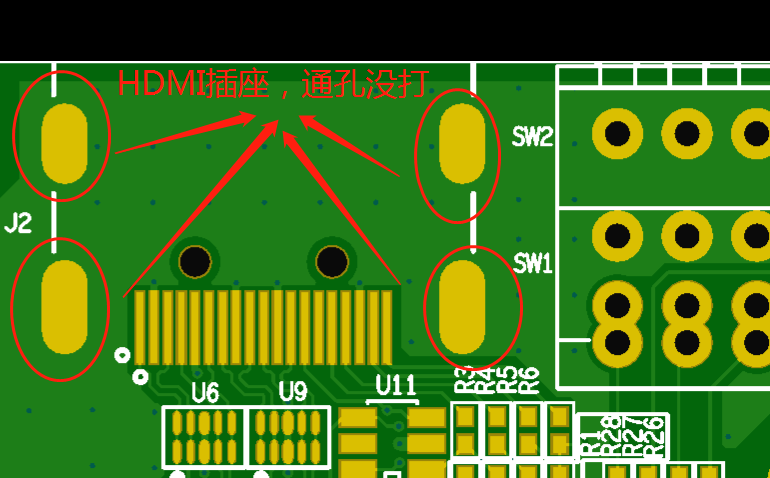

这两次大概是这样的,将生产文件发给板厂。回板之后,一看PCB,本来是插件HDMI座子,通孔居然没有钻,直接废掉了。

出了问题,延误工期自然是一方面,还得找出这个锅谁来背吧?

要么设设计有问题,生产文件导错了

要么就是板厂做错了

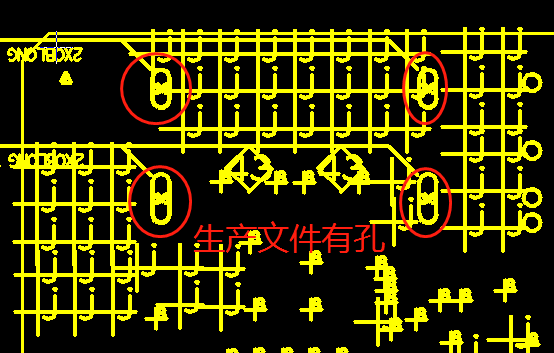

1、先检查设计:查看PCB封装,座子确实是设计的通孔没有问题,再将生产文件导入到CAM350里面来检测一下,可以看到,是有孔的。

2、打电话给板厂,询问他们为什么做出来的板子没有孔,得到的答复是他们自己做错了,然后免费重做。

至此,锅成功甩给了板厂。

然而,这种未打孔的事情后续又发生一次,以致于后续发板得提醒板厂检查座子的通孔。在很长一段时间内,我对这个问题都是迷糊的,为什么板厂会做错呢?而且大部分情况是没问题的,小部分情况做错了,他们应该是专业的,这种事情应该不会发生才对。

后来,我无意中发现了问题的所在。



生产文件的问题

我用的是Allegro软件设计的PCB,在PCB板子里面有非圆形孔的时候,导出的Gerber的时候,钻孔文件不仅要导出.drl文件,还要导出.rou文件,有槽型孔,或者是其它不规则孔,都是需要导出rou文件的。

之所以出现PCB板未钻孔的问题,就是因为我的生产文件里面没有.rou文件。但是在Cam350里面是可以看到钻孔符的,让我误以为是可以的。

不过为什么板厂说是他们的问题,而没有说文件有问题,可能是他们比较有责任心,勇于承担责任。

我在很长的一段时间之内,一直是用的CAM350来检查Gerber文件,检查的方法就是眼睛扫一下各个层有没有错误,能检查的主要是有没有漏文件,铜皮有没有update,丝印板号有没有忘记等等,非常有限。

我估计很多人也是用CAM350的吧,这里给大家推荐一个小工具-DFM



Gerber查看工具-DFM

把这个工具称为Gerber查看工具,其实是小看了它,它能做的远比这个多。之所以给大家推荐这个,因为我觉得它有几个非常好的功能。

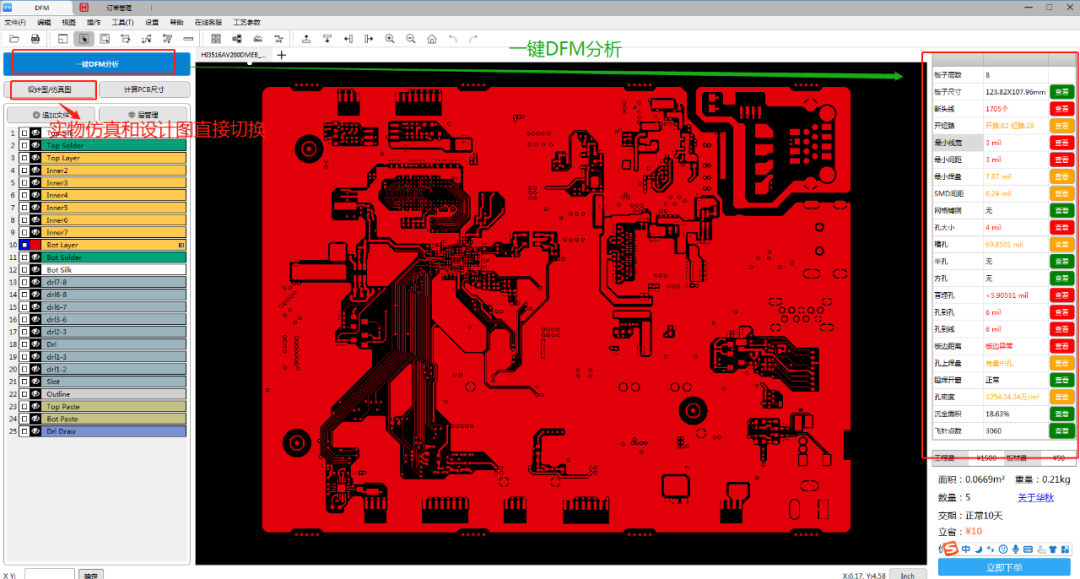

1、它可以模拟出实物的效果,下面展示下

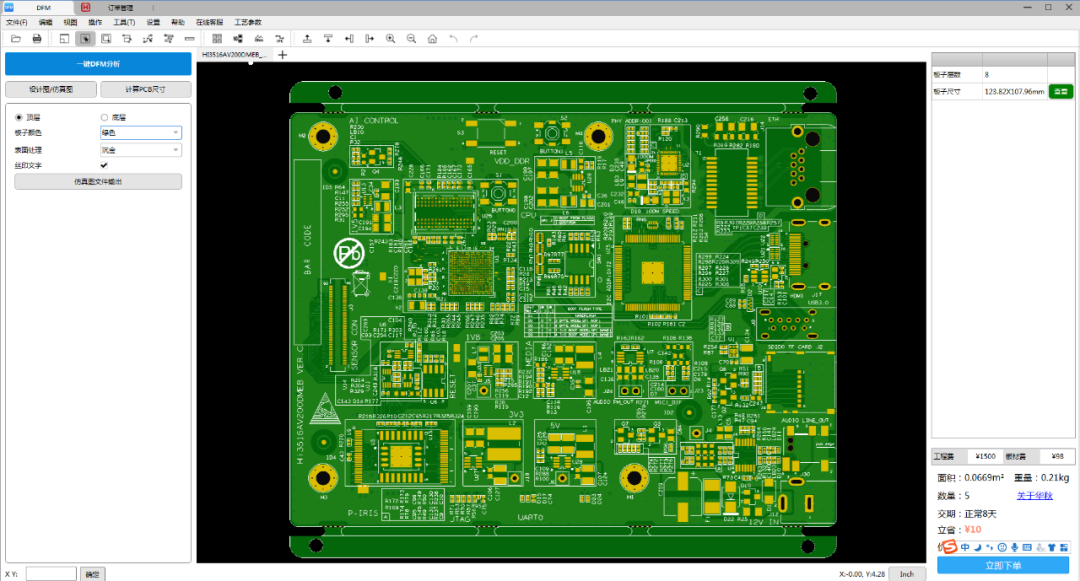

这个是不是和实物非常的接近?像一些没钻孔的问题,看这个一眼就能瞧出来了吧。如果么有rou文件,那么孔那里看到的就是堵住的。

2、它可以分析PCB板的缺陷:包括开短路,最小线宽,线距等等,还能准确定位到具体位置。

右侧是它分析的一个总的结果,可以点击查看详细内容,帮助我们判断是否真有问题。

3、它可以直接导入PCB源文件,也可以导入Gerber文件进行分析,也就是说不用每次都导入Gerber文件进行分析。可以支持导入PCB源文件,包括AllegroPadsAD等常用软件。

4、可以一键导出Gerber文件,坐标文件,也可以导出丝印图pdf文件等等



工具下载

DFM工具下载链接:

https://dfm.elecfans.com/uploads/software/promoter/hqdfm_ly0112.zip



这个软件菜单都是中文的,基本上打开,看下菜单就会用吧。如果需要用到更多功能,这里有个视频教程:

链接:

https://pan.baidu.com/s/1MoEraza2P0mHnlVQmXCmrg

提取码:

0iq9



工具很不错,谁用谁知道,哈哈哈!!
