单片机的最小系统

前言
组成部分
建立仿真模型
详细仿真步骤

前言

1.要学习好单片机呢就要从它的最小系统来说起，要想使用单片机，那么第一个要搭的电路便是最小系统。
2.单片机的最小系统，也叫单片机的最小应用系统，也就是说有了单片机的最小系统，单片机才成正常工作。即使没有任何外围设备，我们也可以对单片机进行程序的编写。程序就可以在单片机中运行。

组成部分

1.电源：任何的设备都需要电源供电才可以工作，目前主流的单片机主要有5V和低功耗3.3V的，我们学习的89C51类单片机是5V的单片机，你记住了吗？
2.时钟电路：单片机是由数字电路构成，有一门课程叫做《数字电路》，（🌞老师就是数电老师哦，小声叭叭）,数字芯片正常工作就需要时钟电路哦，就在时钟脉冲的步调下正常工作（相当于军训，教官下的指令）。时钟电路主要由时钟晶振（也称晶体振荡器）来提供，通过不断震荡会产生频率，故单片机常用12M和11.0592M的频率的晶振。
3.复位电路：如果单片机在运行程序过程中掉电，那内部程序丢失，单片机怎么继续工作呢？这时，就需要复位电路使单片机恢复初始状态工作。（相当于计算机按开机键，就会复位到原来的界面）

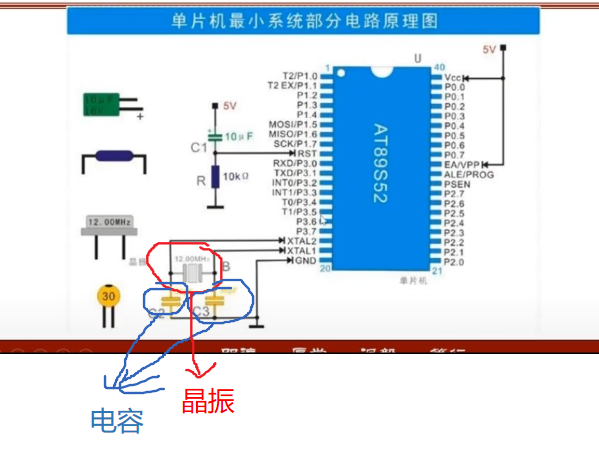

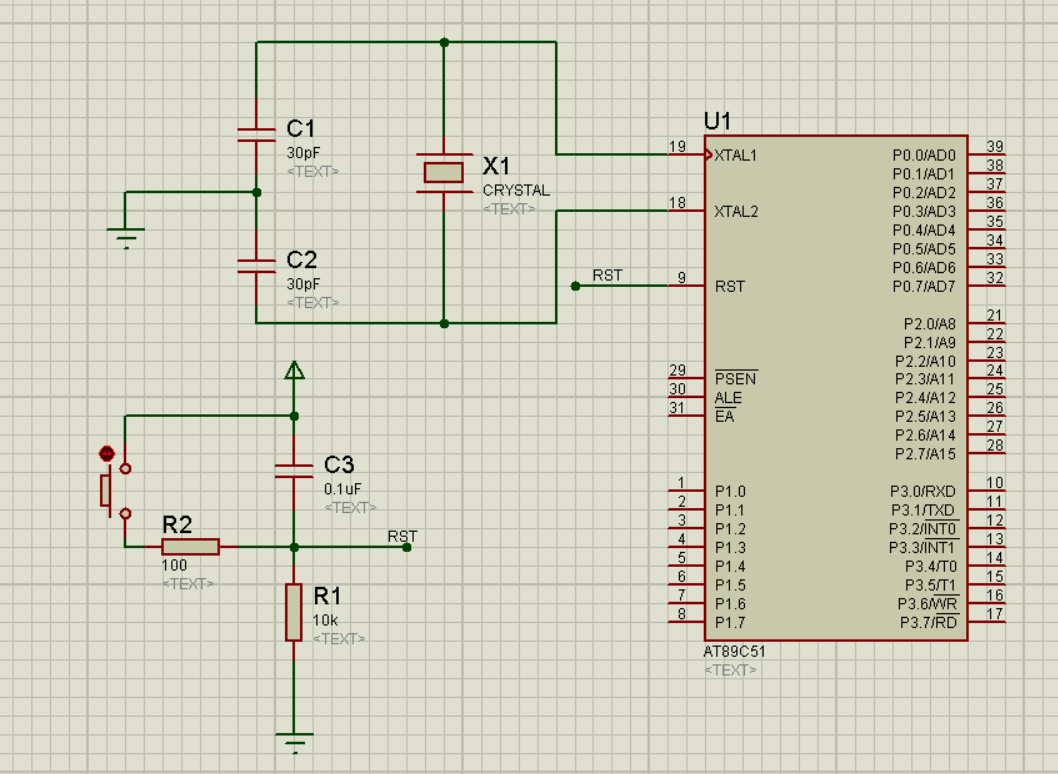

一下为单片机最小系统的部分电路原理图：
在这里插入图片描述
其中
VCC为高电平GND低电平（接地）
9号引脚实现复位RST（51类的单片机通过高电平复位）
高低电平的转化主要由电容来实现，电容具有通交流电隔直流电的特点，通过电容的充放电实现高低电平的转换。
晶振一般来连接在18、19引脚之间（XTAL1和XTAL2）
我们可以发现和晶振链接在一起的由两个电容，它的作用主要是用来辅助晶振起振、维持晶振正常稳定的工作产生稳定的时钟信号，来提供给单片机。
总结：（举个栗子：主机和显示器鼠标键盘等外围设备的关系，主机按开机键可以正常运行，但是没有外围设备，我们无法对它进行操作。）单片机也是一样，有了最小系统我们就可以来运行程序，执行程序，可以将程序下载到单片机中。

建立仿真模型

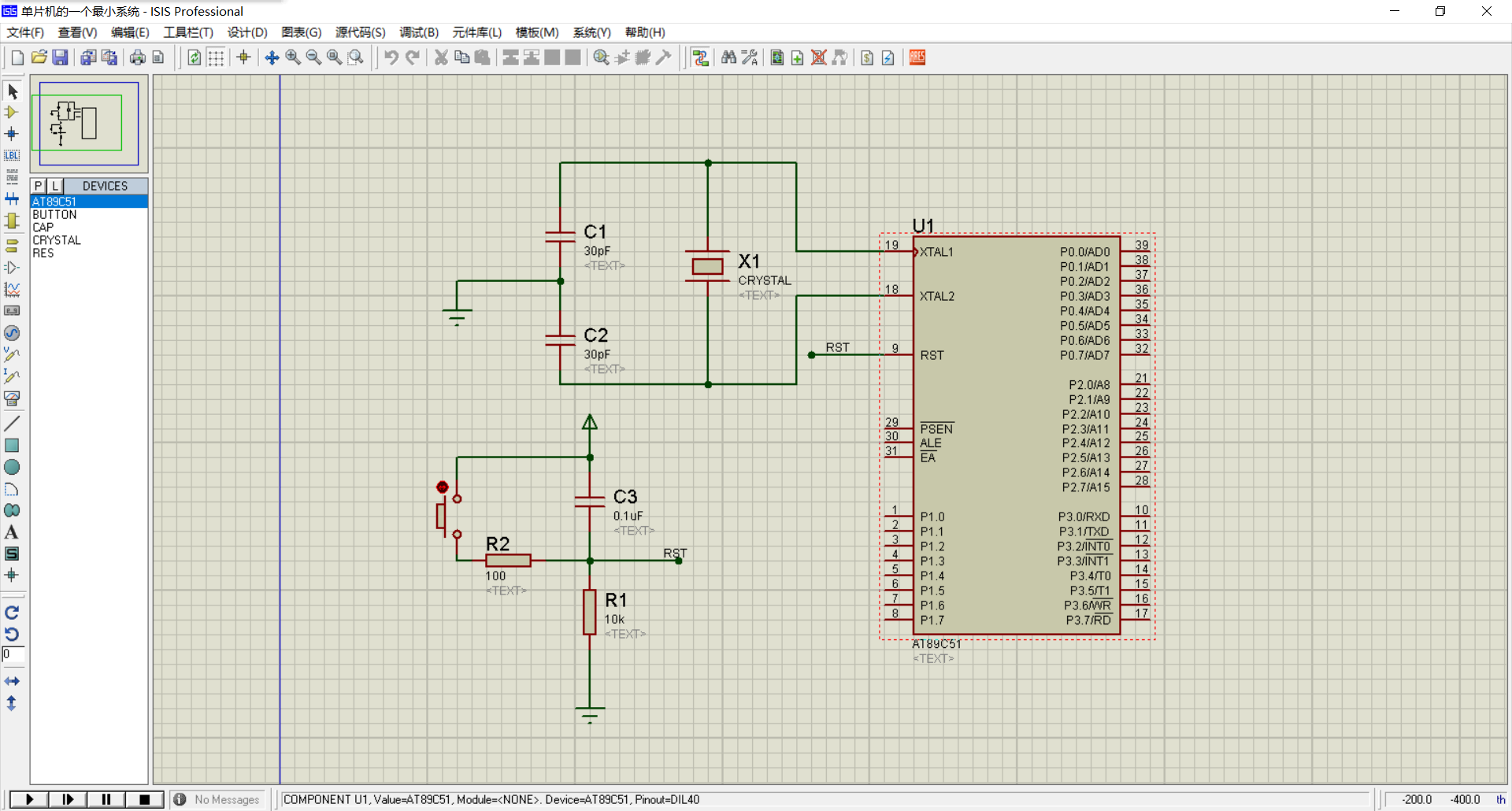

接下来就来重头戏啦！开始仿真建立一个最小系统，如下图：
在这里插入图片描述

根据我们上节课的内容
1.打开protues
2.选择左上角的P，从元件库中选取元件
3.将元件按图进行连接

因为我们还是刚开始学习，不太熟练
所以让我们来一起做一遍吧（会做的可以掠过哦）

详细仿真步骤

在这里插入图片描述

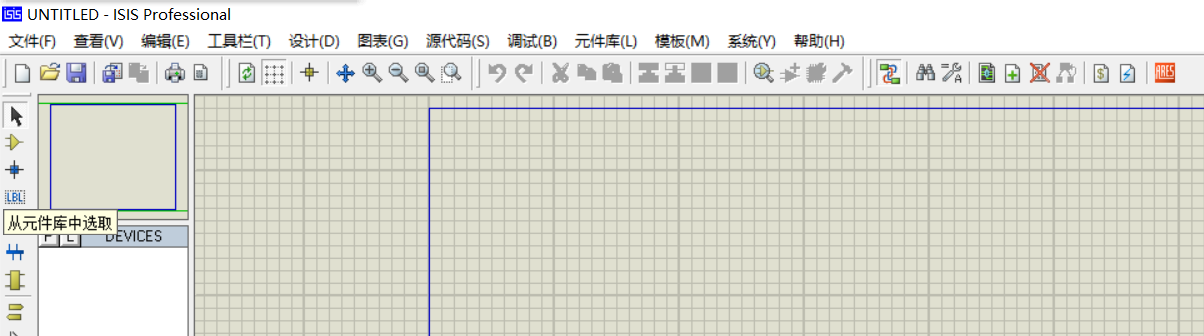

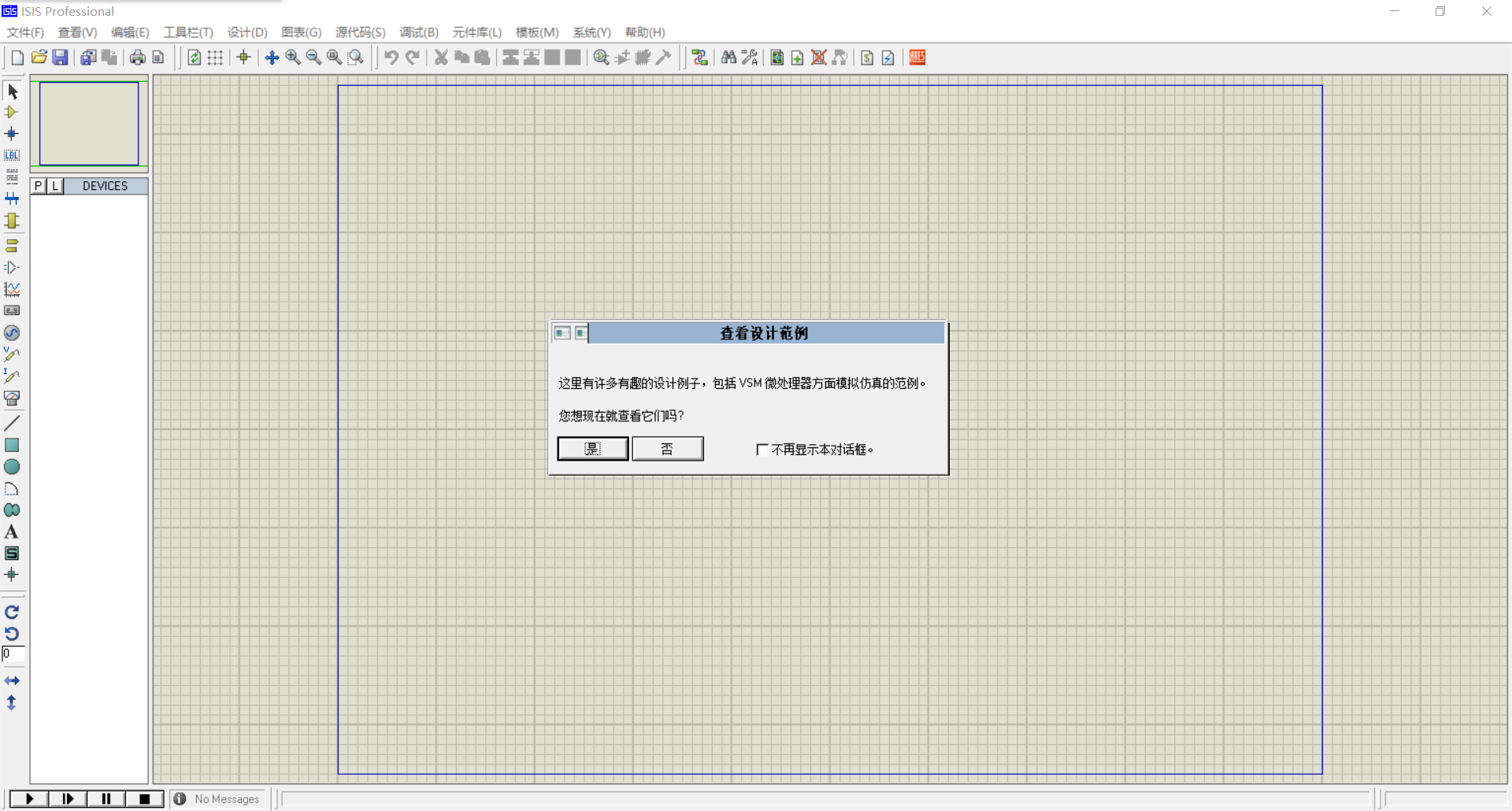

打开我们已经装好的protues，选择否

选中工程栏框下的P，从元件库中选取我们需要的元件，元件模式是工具栏的第二个哦。

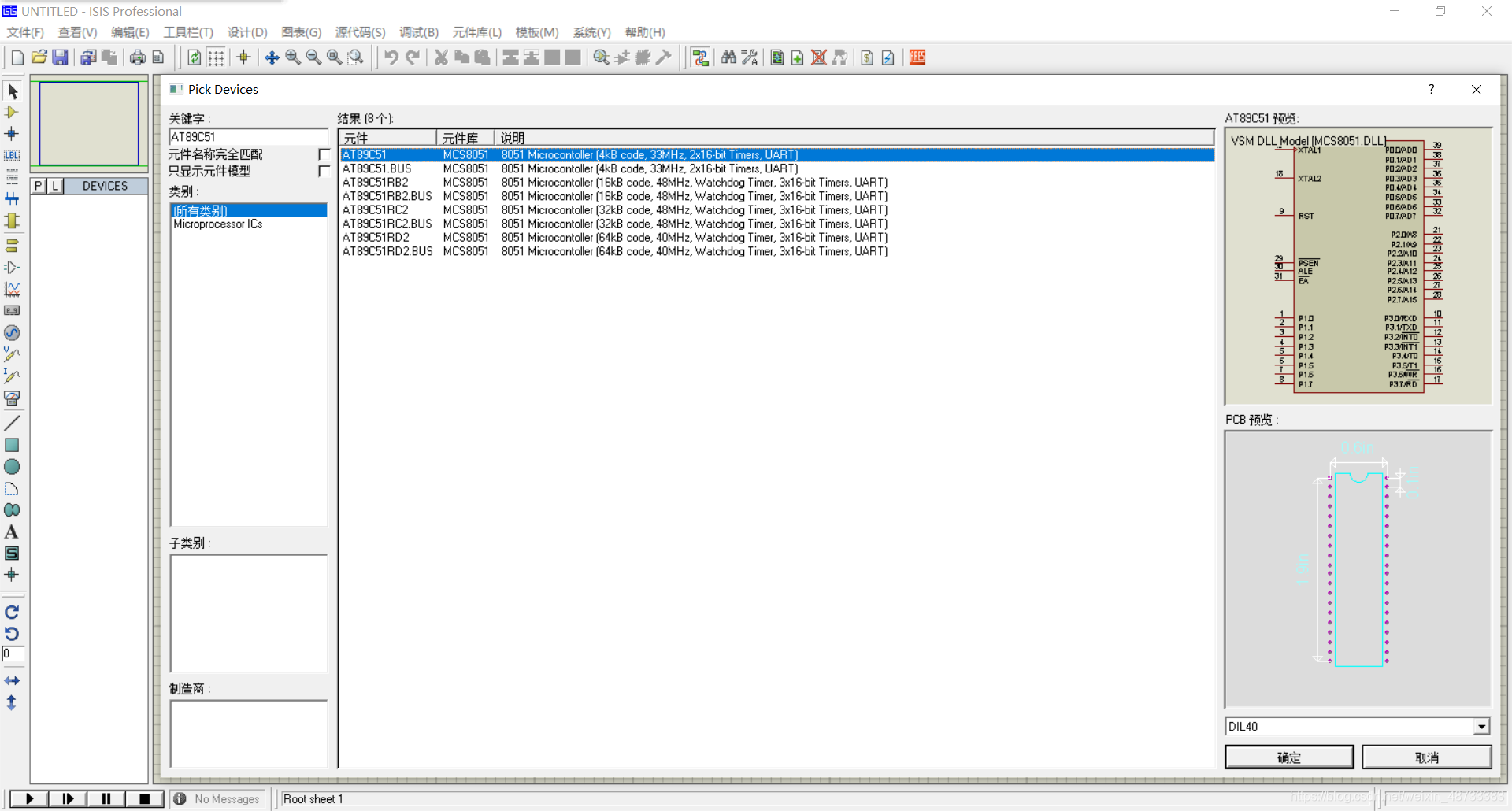

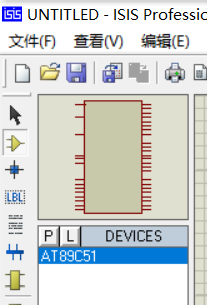

首先先选择我们学习的单片机AT89C51
还记得怎么选中吗，双击哦！

这样我们就有了51单片机这一元件
接下来我们再选择其他元件（集美们，还记得最小系统需要哪些原件吗😎）
RES 电阻
CAP 电容
CRYSTAL 晶振
BUTTON 开关、按键
在这里插入图片描述

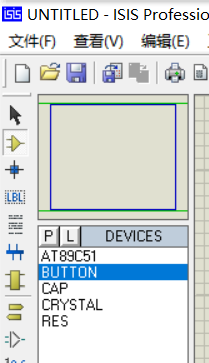

我们就有了我们需要的元件
然后依次把他们拖到面板上进行连接。

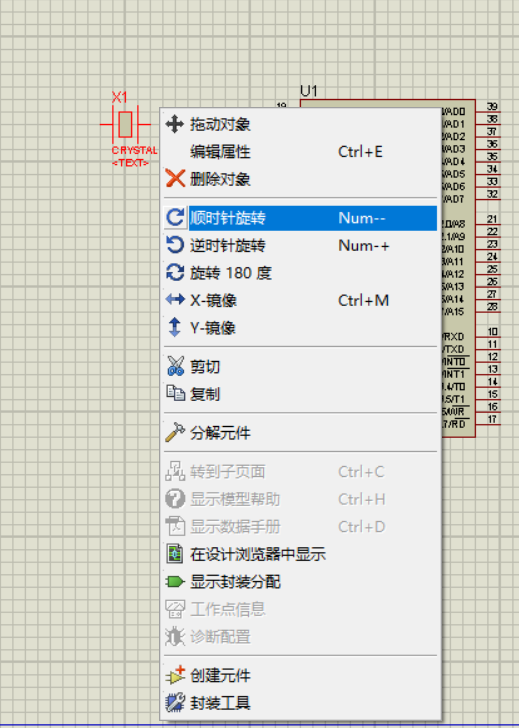

选择元件后鼠标右键也可以对元件进行旋转删除等等操作，直接便可以点击连线啦，可以将元件的端口连接起来啦。

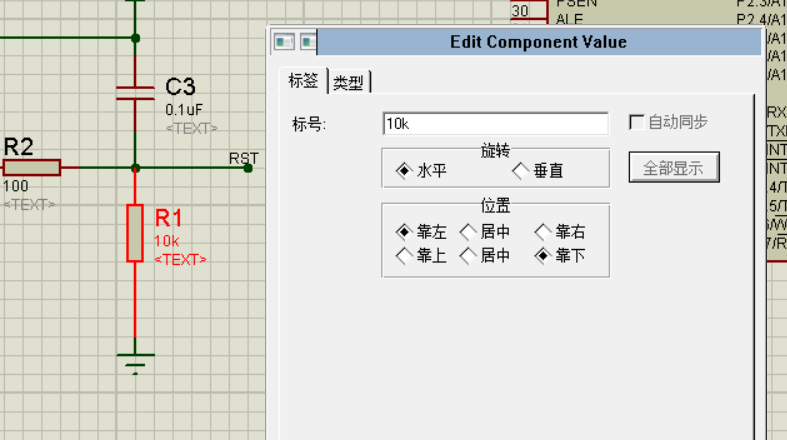

点击元件也可以对元件的阻值大小等进行修改。
在这里插入图片描述

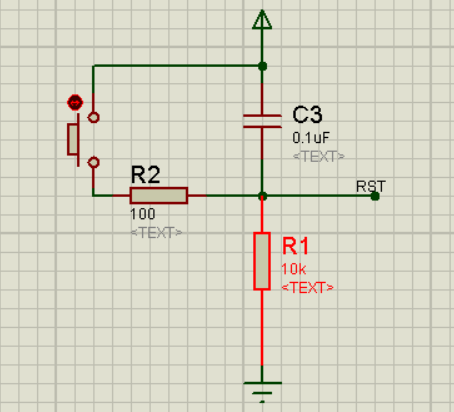

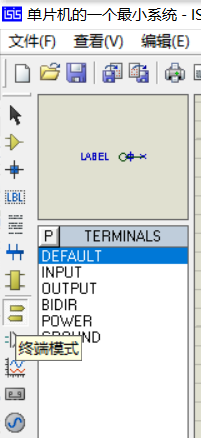

高电平和低电平在工具栏第八个终端模式中，POWER为高电平
GROUND为低电平（接地）。
！！！！图中9号引脚采用了编号的方式

只要编号一致，就相当于导线是连接在一起的

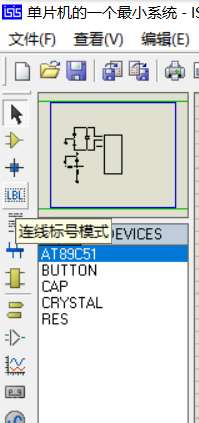

编号模式在工具栏的第四个，就会出现一个小×，在导线上单击，就可以给导线标号啦，相同标签的导线相当于连接在一起哦。
在这里插入图片描述
画完的最小系统便是这样哒！😉
😘可爱的同学们，你们学会了吗
初学者要注意修改电阻的大小哦。
你们画出来了吗？画出来的我们就和单片机更近了一步了哦！
明天就让我们来学习，编写程序点亮单片机的LED小灯吧！
激动吗？哈哈哈
当时我点亮灯的时候可是激动了好久呢🤣
让我们一起期待下节课的学习吧！
