一、什么是AMBA总线
AMBA总线规范是ARM公司提出的总线规范，被大多数SoC设计采用，它规定了AHB (Advanced High-performance Bus)、ASB (Advanced System Bus)、APB (Advanced Peripheral Bus)。AHB用于高性能、高时钟频率的系统结构，典型的应用如ARM核与系统内部的高速RAM、NAND FLASH、DMA、Bridge的连接。APB用于连接外部设备，对性能要求不高，而考虑低功耗问题。ASB是AHB的一种替代方案。
二、AHB
AHB总线的强大之处在于它可以将微控制器（CPU）、高带宽的片上RAM、高带宽的外部存储器接口、DMA总线master、各种拥有AHB接口的控制器等等连接起来构成一个独立的完整的SOC系统，不仅如此，还可以通过AHB-APB桥来连接APB总线系统。AHB可以成为一个完整独立的SOC芯片的骨架。

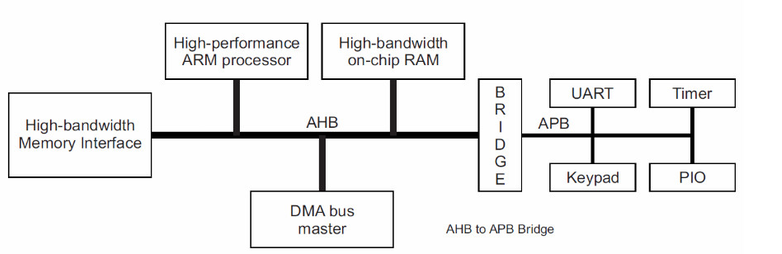

下图是一个典型的AHB系统总线的结构示意图
三、APB
主要应用在低带宽的外设上，如UART、 I2C，它的架构不像AHB总线是多主设备的架构，APB总线的唯一主设备是APB桥（与AXI或APB相连），因此不需要仲裁一些Request/grant信号。APB的协议也十分简单，甚至不是流水的操作，固定两个时钟周期完成一次读或写的操作。其特性包括：两个时钟周期传输，无需等待周期和回应信号，控制逻辑简单，只有四个控制信号。APB上的传输可用如图所示的状态图来说明。
1、系统初始化为IDLE状态，此时没有传输操作，也没有选中任何从模块。
2、当有传输要进行时，PSELx=1,，PENABLE=0，系统进入SETUP状态，并只会在SETUP状态停留一个周期。当PCLK的下一个上升沿到来时，系统进入ENABLE状态。
3、系统进入ENABLE状态时，维持之前在SETUP状态的PADDR、PSEL、PWRITE不变，并将PENABLE置为1。传输也只会在ENABLE状态维持一个周期，在经过SETUP与ENABLE状态之后就已完成。之后如果没有传输要进行，就进入IDLE状态等待；如果有连续的传输，则进入SETUP状态。
