扛住100亿次请求？我们来试一试

作者：ppmsn2005#gmail.com
项目: https://github.com/xiaojiaqi/10billionhongbaos
wiki: https://github.com/xiaojiaqi/10billionhongbaos/wiki/扛住100亿次请求？我们来试一试

1. 前言

  前几天，偶然看到了 《扛住100亿次请求——如何做一个“有把握”的春晚红包系统”》（[url](http://www.infoq.com/cn/presentations/how-to-build-a-spring-festival-bonus-system)）一文，看完以后，感慨良多，收益很多。正所谓他山之石，可以攻玉，虽然此文发表于2015年,我看到时已经是2016年末，但是其中的思想仍然是可以为很多后端设计借鉴，。同时作为一个工程师，看完以后又会思考，学习了这样的文章以后，是否能给自己的工作带来一些实际的经验呢？所谓纸上得来终觉浅，绝知此事要躬行，能否自己实践一下100亿次红包请求呢？否则读完以后脑子里能剩下的东西 不过就是100亿 1400万QPS整流 这样的字眼，剩下的文章将展示作者是如何以此过程为目标，在本地环境的模拟了此过程。

  实现的目标: 单机支持100万连接，模拟了摇红包和发红包过程，单机峰值QPS 6万，平稳支持了业务。

  注：本文以及作者所有内容，仅代表个人理解和实践，过程和微信团队没有任何关系，真正的线上系统也不同，只是从一些技术点进行了实践，请读者进行区分。因作者水平有限，有任何问题都是作者的责任，有问题请联系 ppmsn2005#gmail.com. 全文内容 扛住100亿次请求？我们来试一试

2. 背景知识

  QPS: Queries per second 每秒的请求数目

  PPS：Packets per second 每秒数据包数目

  摇红包：客户端发出一个摇红包的请求，如果系统有红包就会返回，用户获得红包

  发红包：产生一个红包里面含有一定金额，红包指定数个用户，每个用户会收到红包信息，用户可以发送拆红包的请求，获取其中的部分金额。

3. 确定目标



  在一切系统开始以前，我们应该搞清楚我们的系统在完成以后，应该有一个什么样的负载能力。
##3.1 用户总数:
  通过文章我们可以了解到接入服务器638台, 服务上限大概是14.3亿用户， 所以单机负载的用户上限大概是14.3亿/638台=228万用户/台。但是目前中国肯定不会有14亿用户同时在线，参考 http://qiye.qianzhan.com/show/detail/160818-b8d1c700.html 的说法，2016年Q2 微信用户大概是8亿，月活在5.4 亿左右。所以在2015年春节期间，虽然使用的用户会很多，但是同时在线肯定不到5.4亿。
##3.2. 服务器数量：
  一共有638台服务器，按照正常运维设计，我相信所有服务器不会完全上线，会有一定的硬件冗余，来防止突发硬件故障。假设一共有600台接入服务器。
##3.3 单机需要支持的负载数：
  每台服务器支持的用户数：5.4亿/600 = 90万。也就是平均单机支持90万用户。如果真实情况比90万更多，则模拟的情况可能会有偏差，但是我认为QPS在这个实验中更重要。

3.4. 单机峰值QPS：

  文章中明确表示为1400万QPS.这个数值是非常高的，但是因为有600台服务器存在，所以单机的QPS为 1400万/600= 约为2.3万QPS, 文章曾经提及系统可以支持4000万QPS，那么系统的QPS 至少要到4000万/600 = 约为 6.6万, 这个数值大约是目前的3倍，短期来看并不会被触及。但是我相信应该做过相应的压力测试。

3.5. 发放红包：

  文中提到系统以5万个每秒的下发速度，那么单机每秒下发速度50000/600 ＝83个/秒,也就是单机系统应该保证每秒以83个的速度下发即可。
  最后考虑到系统的真实性，还至少有用户登录的动作，拿红包这样的业务。真实的系统还会包括聊天这样的服务业务。

  最后整体的看一下 100亿次摇红包这个需求，假设它是均匀地发生在春节联欢晚会的4个小时里，那么服务器的QPS 应该是10000000000/600/3600/4.0=1157. 也就是单机每秒1000多次，这个数值其实并不高。如果完全由峰值速度1400万消化 10000000000/(1400*10000) = 714秒，也就是说只需要峰值坚持11分钟，就可以完成所有的请求。可见互联网产品的一个特点就是峰值非常高，持续时间并不会很长。

总结：

  从单台服务器看.它需要满足下面一些条件
  1. 支持至少100万连接用户
  2. 每秒至少能处理2.3万的QPS，这里我们把目标定得更高一些 分别设定到了3万和6万。
  3. 摇红包：支持每秒83个的速度下发放红包，也就是说每秒有2.3万次摇红包的请求，其中83个请求能摇到红包，其余的2.29万次请求会知道自己没摇到。当然客户端在收到红包以后，也需要确保客户端和服务器两边的红包数目和红包内的金额要一致。因为没有支付模块，所以我们也把要求提高一倍，达到200个红包每秒的分发速度
  4. 支持用户之间发红包业务，确保收发两边的红包数目和红包内金额要一致。同样也设定200个红包每秒的分发速度为我们的目标。

  想完整模拟整个系统实在太难了，首先需要海量的服务器，其次需要上亿的模拟客户端。这对我来说是办不到，但是有一点可以确定，整个系统是可以水平扩展的，所以我们可以模拟100万客户端，在模拟一台服务器 那么就完成了1/600的模拟。

  和现有系统区别：
  和大部分高QPS测试的不同，本系统的侧重点有所不同。我对2者做了一些对比。

	常见高QPS系统压力测试	本系统压力测试
连接数	一般<1000 （几百以内）	1000000 (1百万)
单连接吞吐量	非常大 每个连接几十M字节吞吐	非常小 每个连接每次几十个字节
需要的IO次数	不多	非常多



#4. 基础软件和硬件
##4.1软件：
  Golang 1.8r3 , shell, python (开发没有使用c++ 而是使用了golang, 是因为使用golang 的最初原型达到了系统要求。虽然golang 还存在一定的问题，但是和开发效率比，这点损失可以接受)
  服务器操作系统:
  Ubuntu 12.04
  客户端操作系统:
  debian 5.0
##4.2硬件环境   服务端： dell R2950。 8核物理机，非独占有其他业务在工作，16G内存。这台硬件大概是7年前的产品，性能应该不是很高要求。

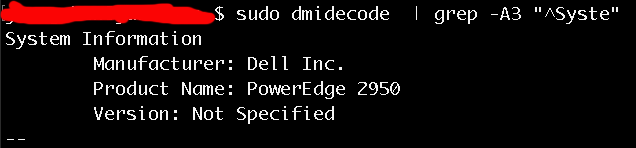

  服务器硬件版本：

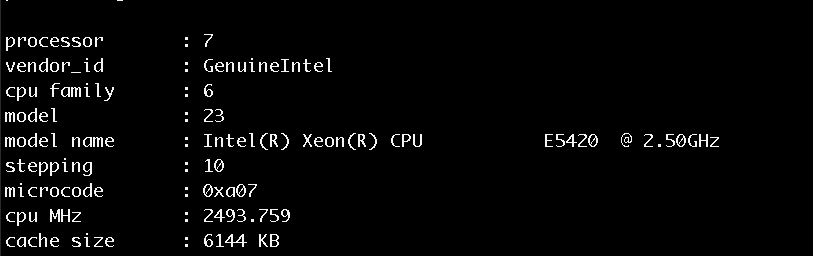

  服务器CPU信息：

  客户端： esxi 5.0 虚拟机,配置为4核 5G内存。一共17台，每台和服务器建立6万个连接。完成100万客户端模拟

5. 技术分析和实现

## 5.1) 单机实现100万用户连接   这一点来说相对简单，笔者在几年前就早完成了单机百万用户的开发以及操作。现代的服务器都可以支持百万用户。相关内容可以查看   github代码以及相关文档。
https://github.com/xiaojiaqi/C1000kPracticeGuide
  系统配置以及优化文档：
https://github.com/xiaojiaqi/C1000kPracticeGuide/tree/master/docs/cn

5.2) 3万QPS

  这个问题需要分2个部分来看客户端方面和服务器方面。

客户端QPS

  因为有100万连接连在服务器上，QPS为3万。这就意味着每个连接每33秒，就需要向服务器发一个摇红包的请求。因为单IP可以建立的连接数为6万左右， 有17台服务器同时模拟客户端行为。我们要做的就保证在每一秒都有这么多的请求发往服务器即可。
其中技术要点就是客户端协同。但是各个客户端的启动时间，建立连接的时间都不一致，还存在网络断开重连这样的情况，各个客户端如何判断何时自己需要发送请求，各自该发送多少请求呢？

  我是这样解决的：利用NTP服务，同步所有的服务器时间，客户端利用时间戳来判断自己的此时需要发送多少请求。
  算法很容易实现：
  假设有100万用户，则用户id 为0-999999.要求的QPS为5万， 客户端得知QPS为5万，总用户数为100万，它计算 100万/5万=20，所有的用户应该分为20组，如果 time() % 20 == 用户id % 20，那么这个id的用户就该在这一秒发出请求，如此实现了多客户端协同工作。每个客户端只需要知道 总用户数和QPS 就能自行准确发出请求了。
（扩展思考：如果QPS是3万 这样不能被整除的数目，该如何办？如何保证每台客户端发出的请求数目尽量的均衡呢？）

###服务器QPS   服务器端的QPS相对简单，它只需要处理客户端的请求即可。但是为了客观了解处理情况，我们还需要做2件事情。
  第一: 需要记录每秒处理的请求数目，这需要在代码里埋入计数器。
  第二: 我们需要监控网络，因为网络的吞吐情况，可以客观的反映出QPS的真实数据。为此，我利用python脚本 结合ethtool 工具编写了一个简单的工具，通过它我们可以直观的监视到网络的数据包通过情况如何。它可以客观的显示出我们的网络有如此多的数据传输在发生。

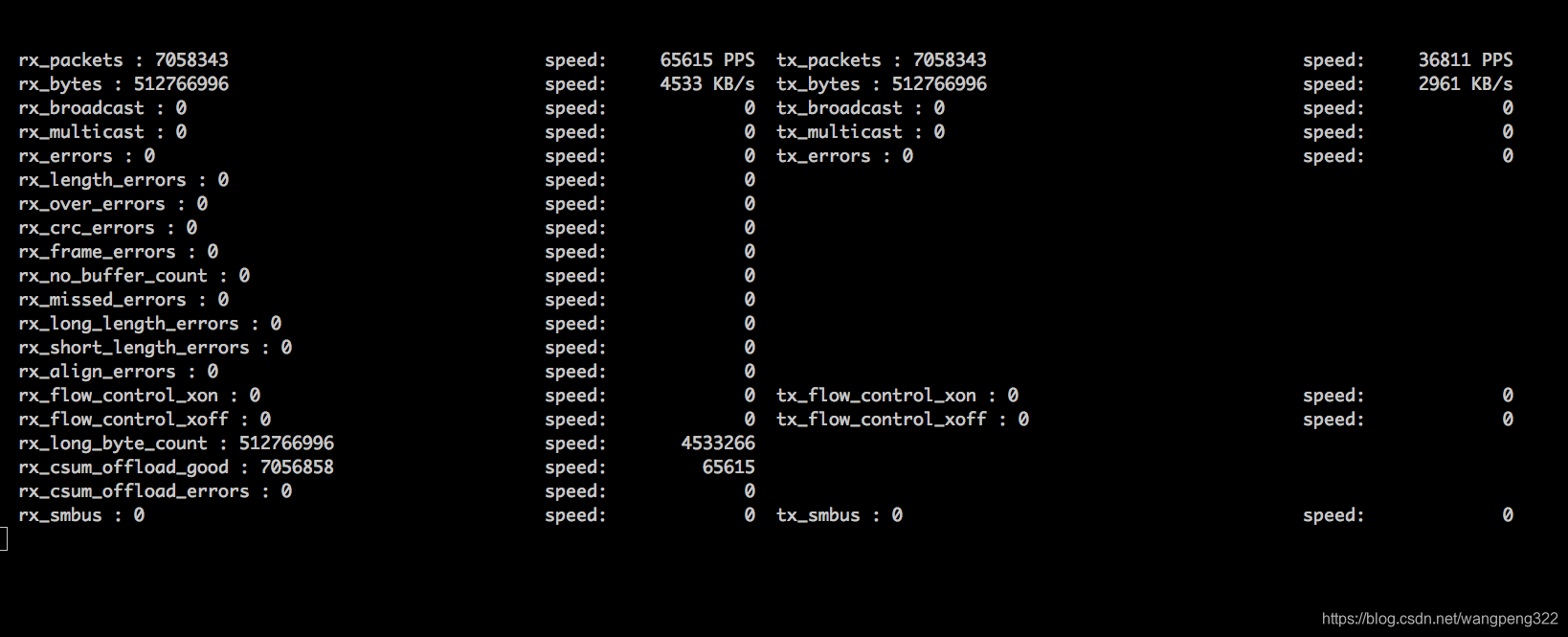

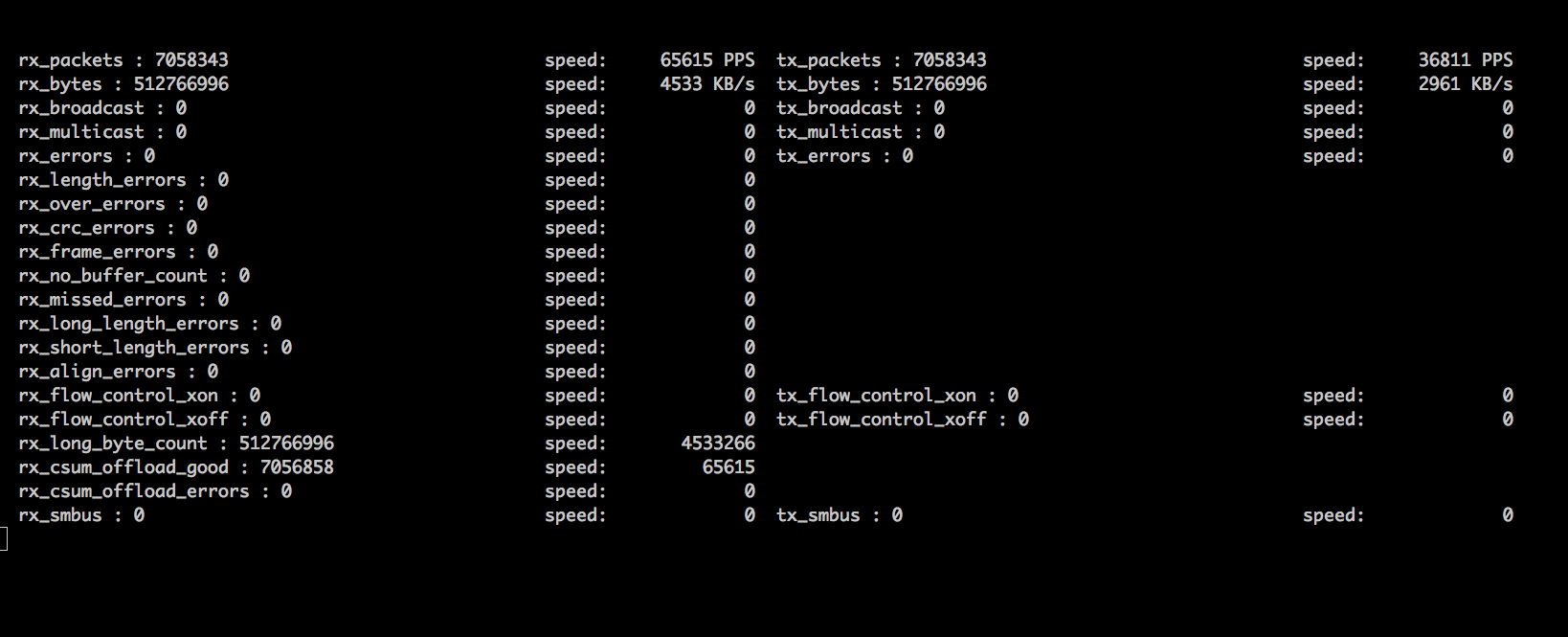

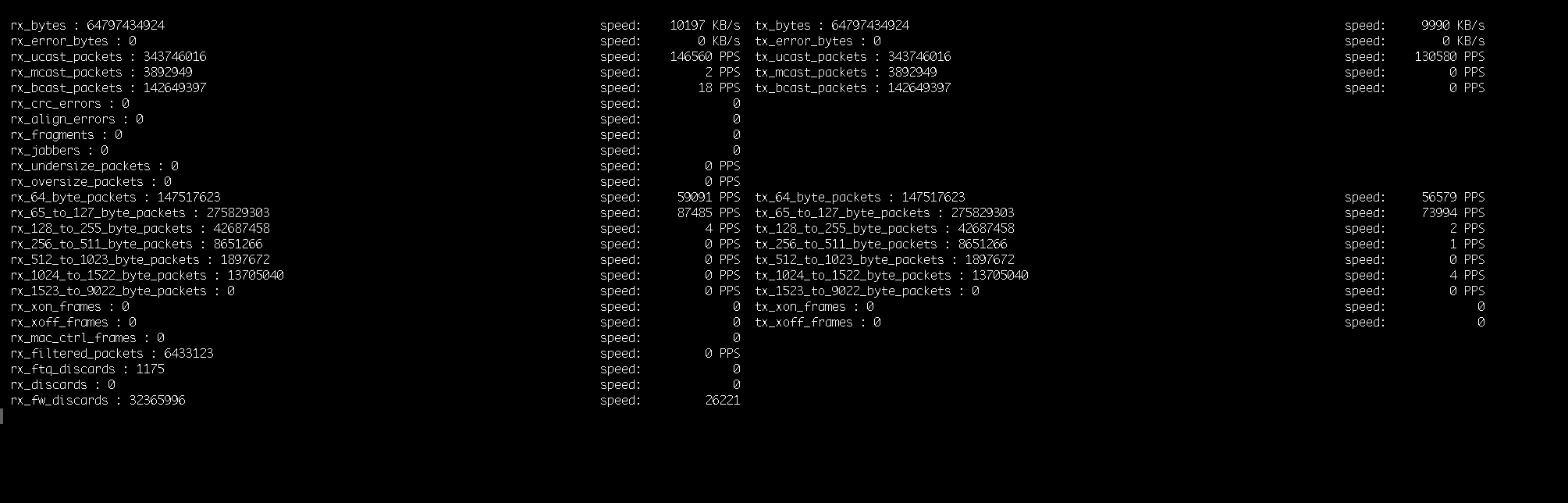

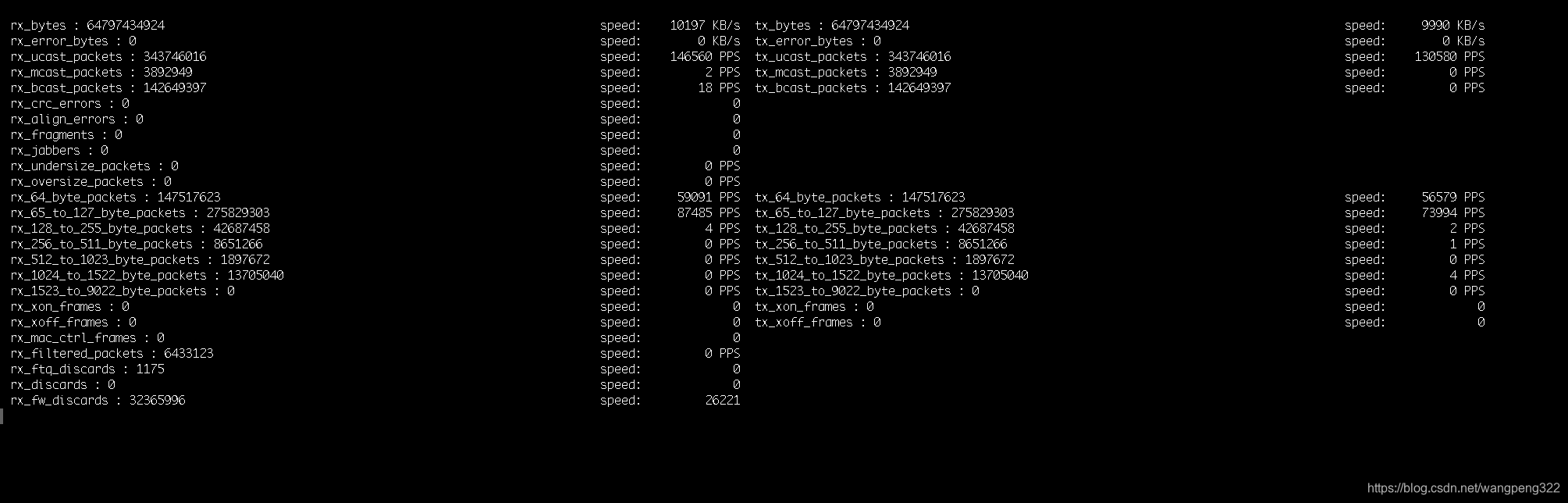

工具截图：

5.3) 摇红包业务

  摇红包的业务非常简单，首先服务器按照一定的速度生产红包。红包没有被取走的话，就堆积在里面。服务器接收一个客户端的请求，如果服务器里现在有红包就会告诉客户端有，否则就提示没有红包。
  因为单机每秒有3万的请求，所以大部分的请求会失败。只需要处理好锁的问题即可。
  我为了减少竞争，将所有的用户分在了不同的桶里。这样可以减少对锁的竞争。如果以后还有更高的性能要求，还可以使用 高性能队列——Disruptor来进一步提高性能。

  注意，在我的测试环境里是缺少支付这个核心服务的，所以实现的难度是大大的减轻了。另外提供一组数字：2016年淘宝的双11的交易峰值仅仅为12万/秒，微信红包分发速度是5万/秒，要做到这点是非常困难的。（http://mt.sohu.com/20161111/n472951708.shtml）

##5.4) 发红包业务   发红包的业务很简单，系统随机产生一些红包，并且随机选择一些用户，系统向这些用户提示有红包。这些用户只需要发出拆红包的请求，系统就可以随机从红包中拆分出部分金额，分给用户，完成这个业务。同样这里也没有支付这个核心服务。

5.5）监控

  最后 我们需要一套监控系统来了解系统的状况，我借用了我另一个项目(https://github.com/xiaojiaqi/fakewechat) 里的部分代码完成了这个监控模块，利用这个监控，服务器和客户端会把当前的计数器内容发往监控，监控需要把各个客户端的数据做一个整合和展示。同时还会把日志记录下来，给以后的分析提供原始数据。 线上系统更多使用opentsdb这样的时序数据库，这里资源有限,所以用了一个原始的方案

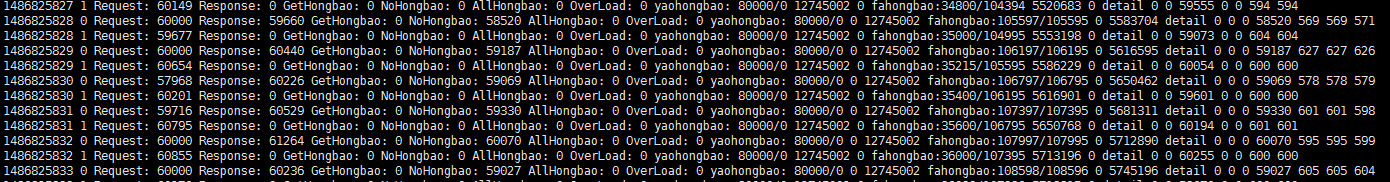

监控显示日志大概这样

#6. 代码实现及分析

  在代码方面，使用到的技巧实在不多，主要是设计思想和golang本身的一些问题需要考虑。
首先golang的goroutine 的数目控制，因为至少有100万以上的连接，所以按照普通的设计方案，至少需要200万或者300万的goroutine在工作。这会造成系统本身的负担很重。
其次就是100万个连接的管理，无论是连接还是业务都会造成一些心智的负担。
我的设计是这样的：



  首先将100万连接分成多个不同的SET，每个SET是一个独立，平行的对象。每个SET 只管理几千个连接，如果单个SET 工作正常，我只需要添加SET就能提高系统处理能力。按照SET分还有一个好处，可以将一个SET作为一个业务单元，在不同性能服务器上可以负载不同的压力，比如8核机器管理10个SET，4核机器管理5个SET 可以细粒度的分流压力，并容易迁移处理
  其次谨慎的设计了每个SET里数据结构的大小，保证每个SET的压力不会太大，不会出现消息的堆积。
  再次减少了gcroutine的数目，每个连接只使用一个goroutine,发送消息在一个SET里只有一个gcroutine负责，这样节省了100万个goroutine。这样整个系统只需要保留 100万零几百个gcroutine就能完成业务。大量的节省了cpu 和内存

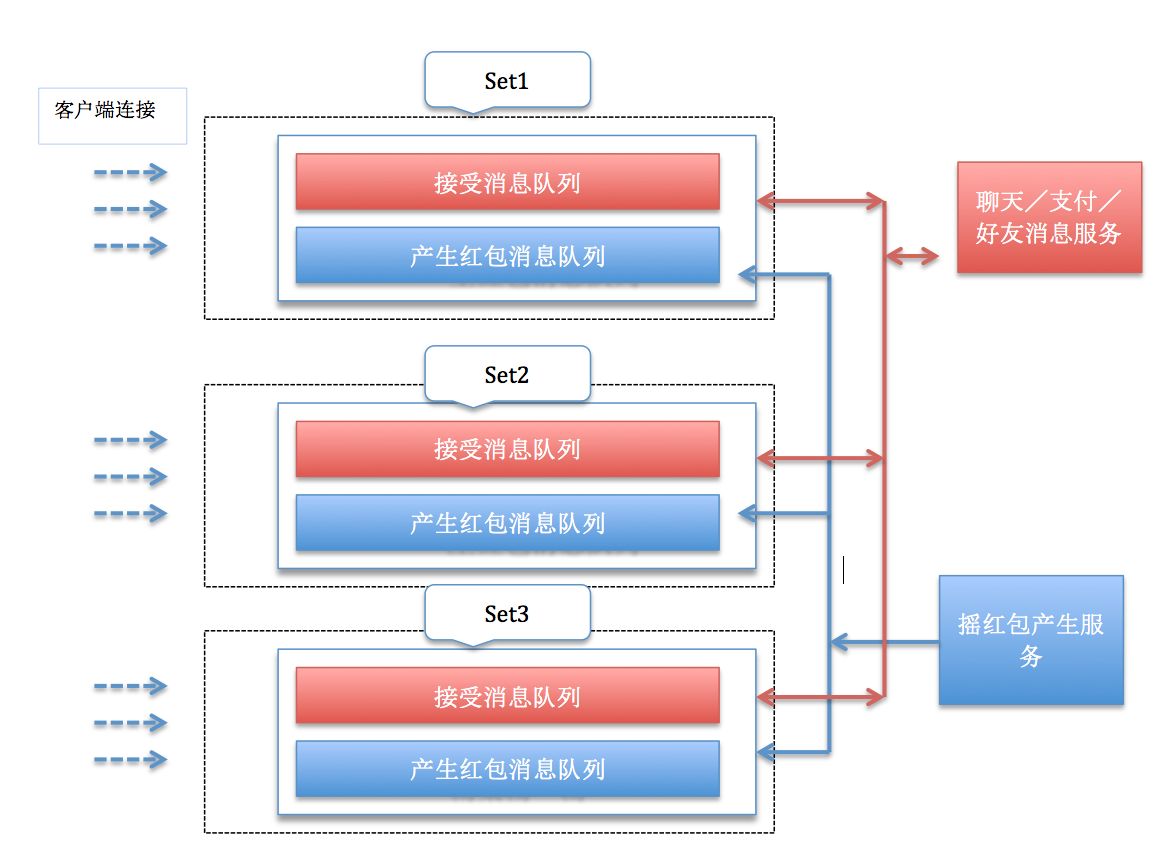

  系统的工作流程大概如下：
  每个客户端连接成功后，系统会分配一个goroutine读取客户端的消息，当消息读取完成，将它转化为消息对象放至在SET的接收消息队列，然后返回获取下一个消息
  在SET内部，有一个工作goroutine，它只做非常简单而高效的事情，它做的事情如下，检查SET的接受消息，它会收到3类消息

1， 客户端的摇红包请求消息

2， 客户端的其他消息 比如聊天 好友这一类

3， 服务器端对客户端消息的回应

  对于 第1种消息 客户端的摇红包请求消息 是这样处理的，从客户端拿到摇红包请求消息，试图从SET的红包队列里 获取一个红包，如果拿到了就把红包信息 返回给客户端，否则构造一个没有摇到的消息，返回给对应的客户端。
  对于第2种消息 客户端的其他消息 比如聊天 好友这一类，只需简单地从队列里拿走消息，转发给后端的聊天服务队列即可，其他服务会把消息转发出去。
  对于第3种消息 服务器端对客户端消息的回应。SET 只需要根据消息里的用户id，找到SET里保留的用户连接对象，发回去就可以了。

  对于红包产生服务，它的工作很简单，只需要按照顺序在轮流在每个SET的红包产生对列里放至红包对象就可以了。这样可以保证每个SET里都是公平的，其次它的工作强度很低，可以保证业务稳定。

见代码
https://github.com/xiaojiaqi/10billionhongbaos

7实践



实践的过程分为3个阶段

##阶段1： 分别启动服务器端和监控端，然后逐一启动17台客户端，让它们建立起100万的链接。在服务器端，利用ss 命令 统计出每个客户端和服务器建立了多少连接。
命令如下：
Alias ss2=Ss –ant | grep 1025 | grep EST | awk –F: “{print $8}” | sort | uniq –c’

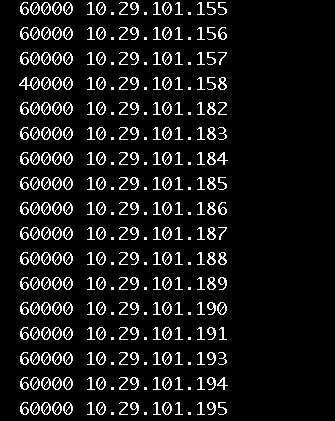

结果如下：

##阶段2： 利用客户端的http接口，将所有的客户端QPS 调整到3万，让客户端发出3W QPS强度的请求。

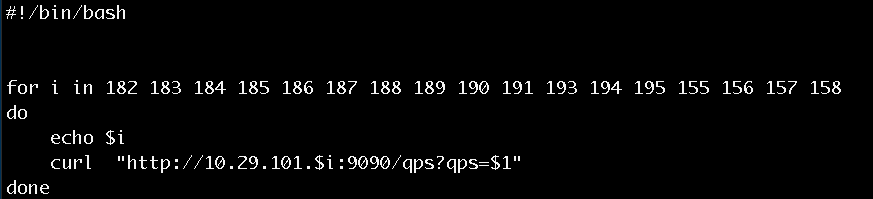

运行如下命令：

观察网络监控和监控端反馈，发现QPS 达到预期数据

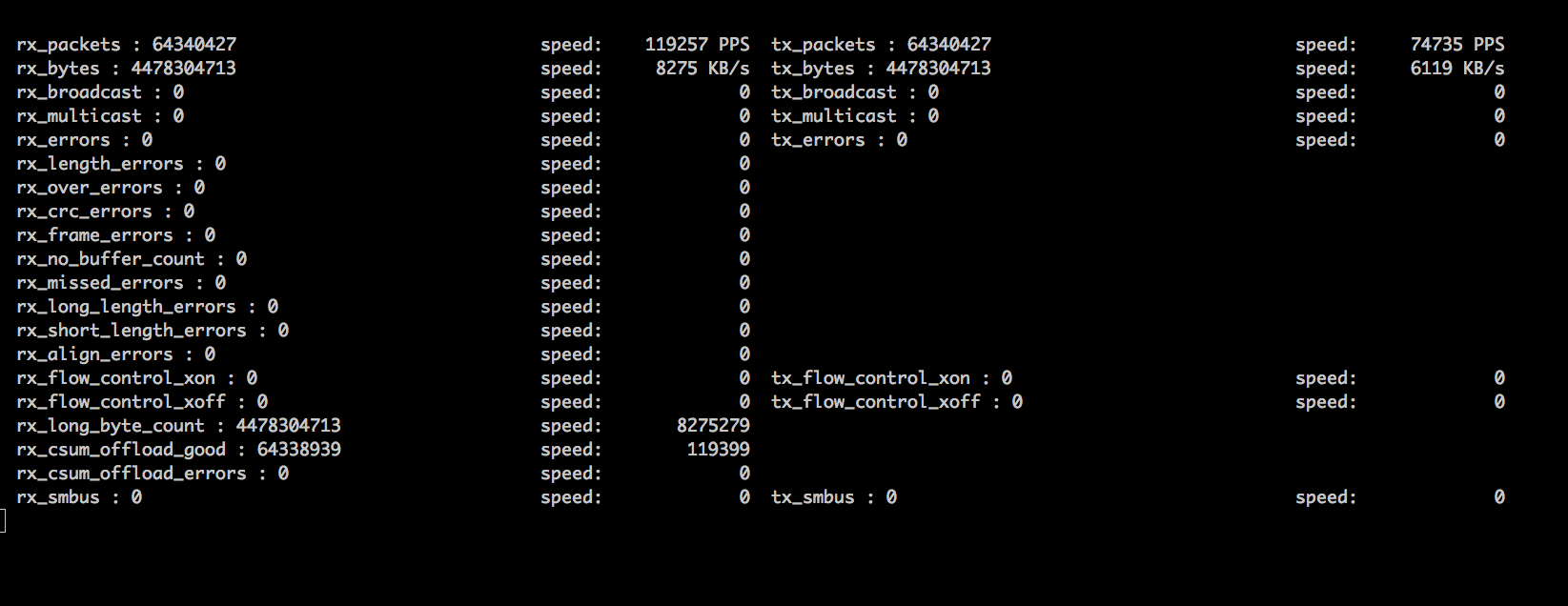

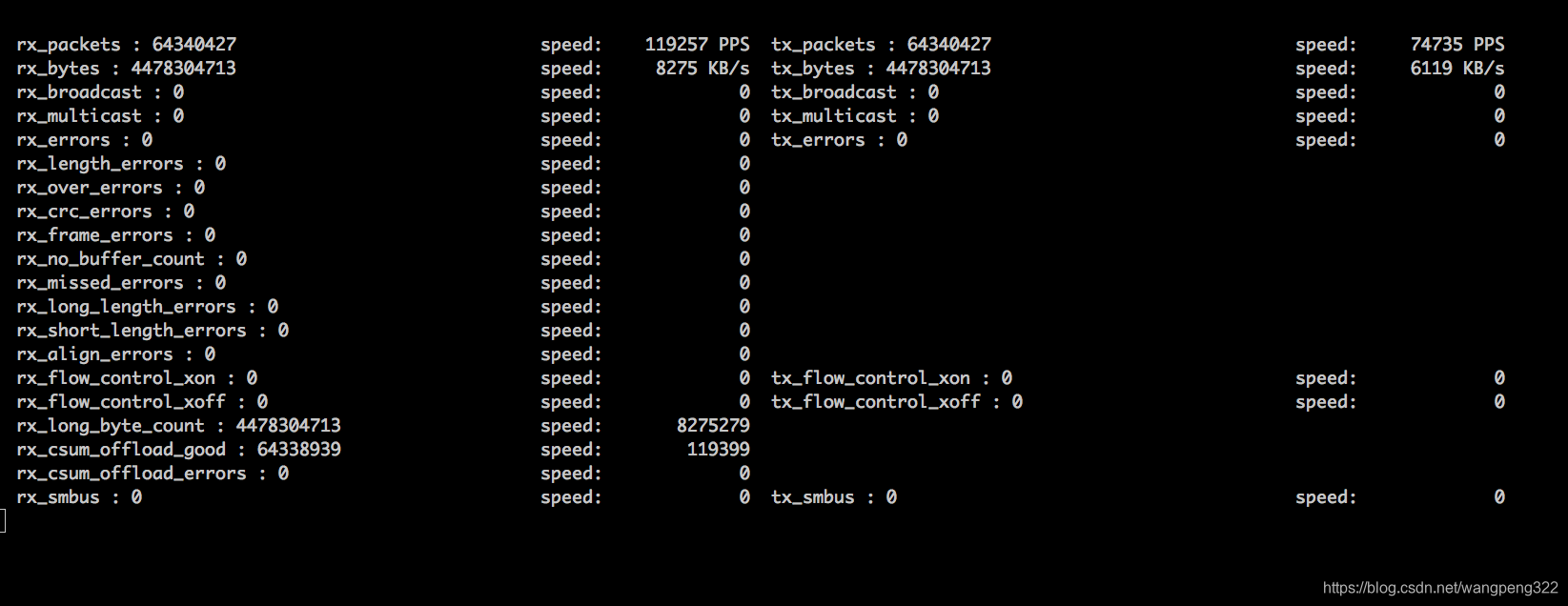

网络监控截图

在服务器端启动一个产生红包的服务，这个服务会以200个每秒的速度下发红包，总共4万个。此时观察客户端在监控上的日志，会发现基本上以200个每秒的速度获取到红包。

![摇红包] (https://raw.githubusercontent.com/xiaojiaqi/10billionhongbaos/master/images/yao.png)

等到所有红包下发完成后，再启动一个发红包的服务，这个服务系统会生成2万个红包，每秒也是200个，每个红包随机指定3位用户，并向这3个用户发出消息，客户端会自动来拿红包，最后所有的红包都被拿走。

阶段3

利用客户端的http接口，将所有的客户端QPS 调整到6万，让客户端发出6W QPS强度的请求。



如法炮制，在服务器端，启动一个产生红包的服务，这个服务会以200个每秒的速度下发红包。总共4万个。此时观察客户端在监控上的日志，会发现基本上以200个每秒的速度获取到红包。
等到所有红包下发完成后，再启动一个发红包的服务，这个服务系统会生成2万个红包，每秒也是200个，每个红包随机指定3位用户，并向这3个用户发出消息，客户端会自动来拿红包，最后所有的红包都被拿走。

最后，实践完成。

#8 分析数据
在实践过程中，服务器和客户端都将自己内部的计数器记录发往监控端，成为了日志。我们利用简单python 脚本和gnuplt 绘图工具，将实践的过程可视化，由此来验证运行过程。

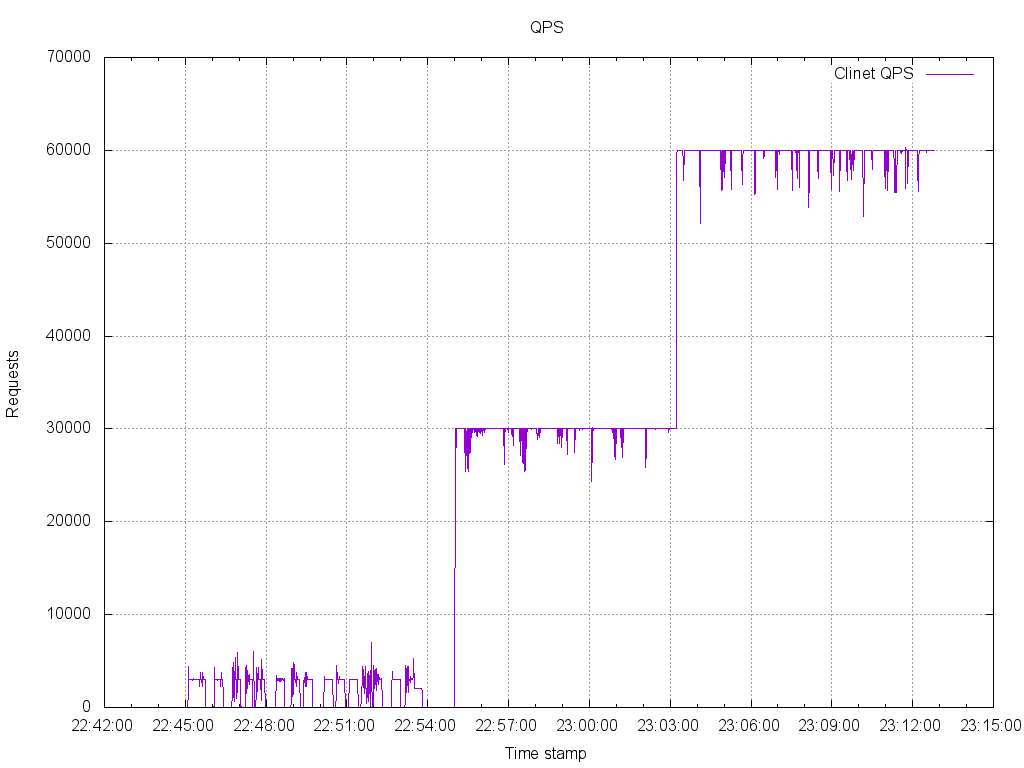

第一张是 客户端的QPS发送数据

这张图的横坐标是时间，单位是秒，纵坐标是QPS，表示这时刻所有客户端发送的请求的QPS。
图的第一区间，几个小的峰值，是100万客户端建立连接的， 图的第二区间是3万QPS 区间，我们可以看到数据 比较稳定的保持在3万这个区间。最后是6万QPS区间。但是从整张图可以看到QPS不是完美地保持在我们希望的直线上。这主要是以下几个原因造成的

1. 当非常多goroutine 同时运行的时候，依靠sleep 定时并不准确，发生了偏移。我觉得这是golang本身调度导致的。当然如果cpu比较强劲，这个现象会消失。
2. 因为网络的影响，客户端在发起连接时，可能发生延迟，导致在前1秒没有完成连接。
3. 服务器负载较大时，1000M网络已经出现了丢包现象，可以通过ifconfig 命令观察到这个现象，所以会有QPS的波动。

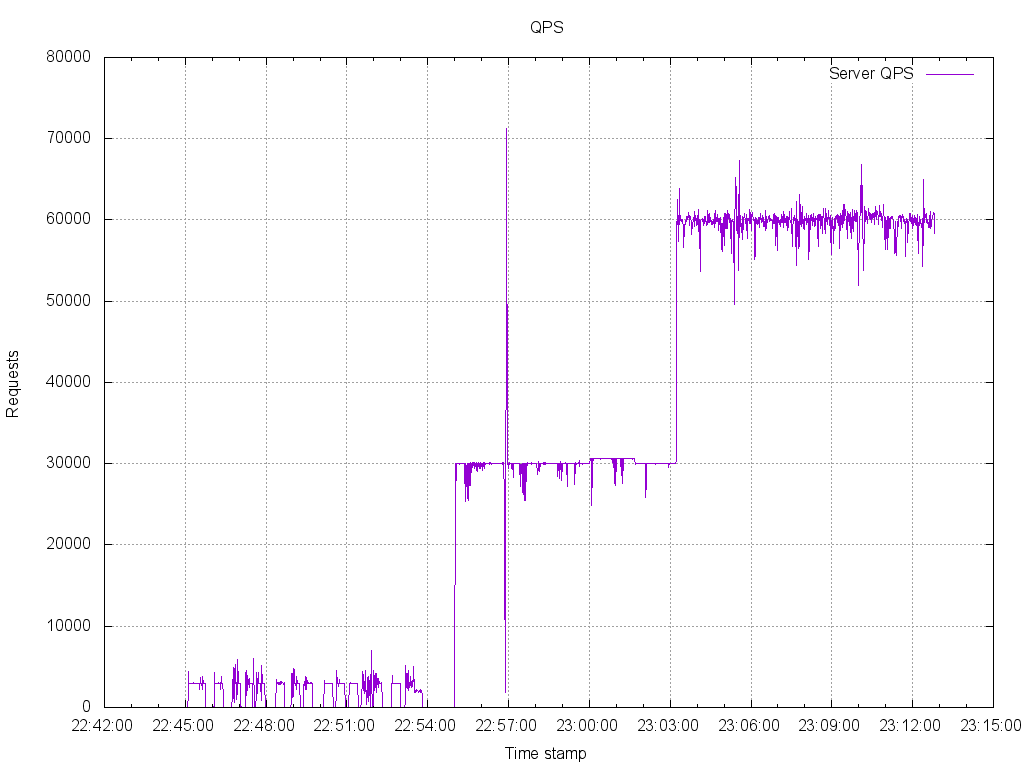

第二张是 服务器处理的QPS图

和客户端的向对应的，服务器也存在3个区间，和客户端的情况很接近。但是我们看到了在大概22：57分，系统的处理能力就有一个明显的下降，随后又提高的尖状。这说明代码还需要优化。

整体观察在3万QPS区间，服务器的QPS比较稳定，在6万QSP时候，服务器的处理就不稳定了。我相信这和我的代码有关，如果继续优化的话，还应该能有更好的效果。

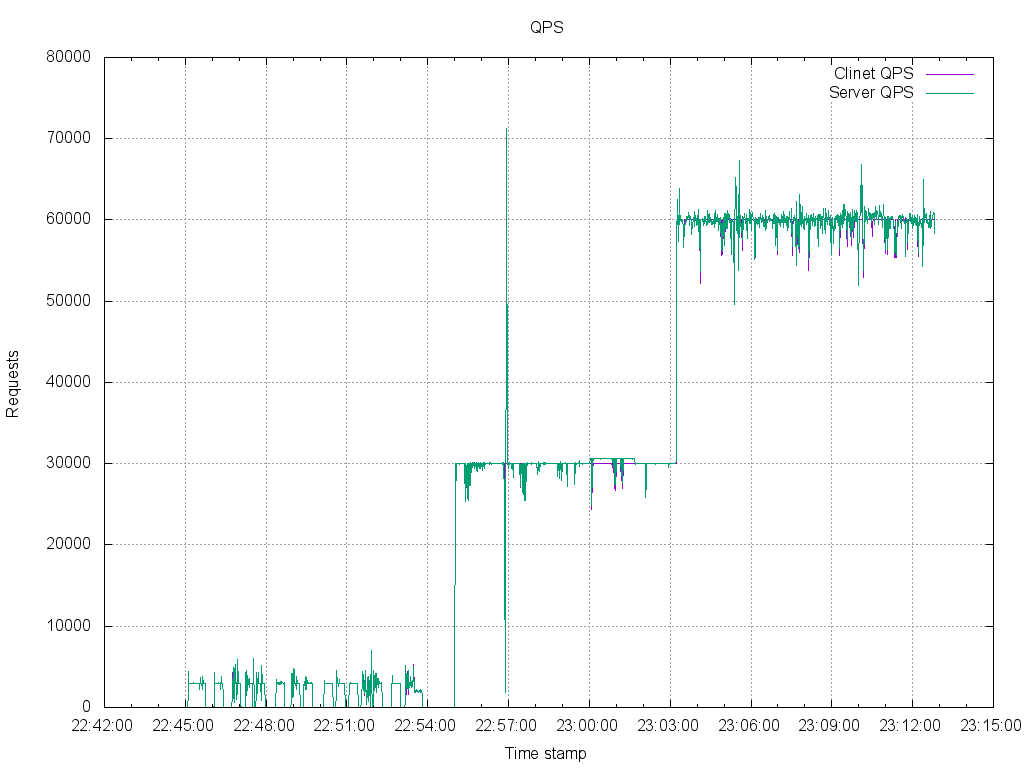

将2张图合并起来

基本是吻合的，这也证明系统是符合预期设计的。

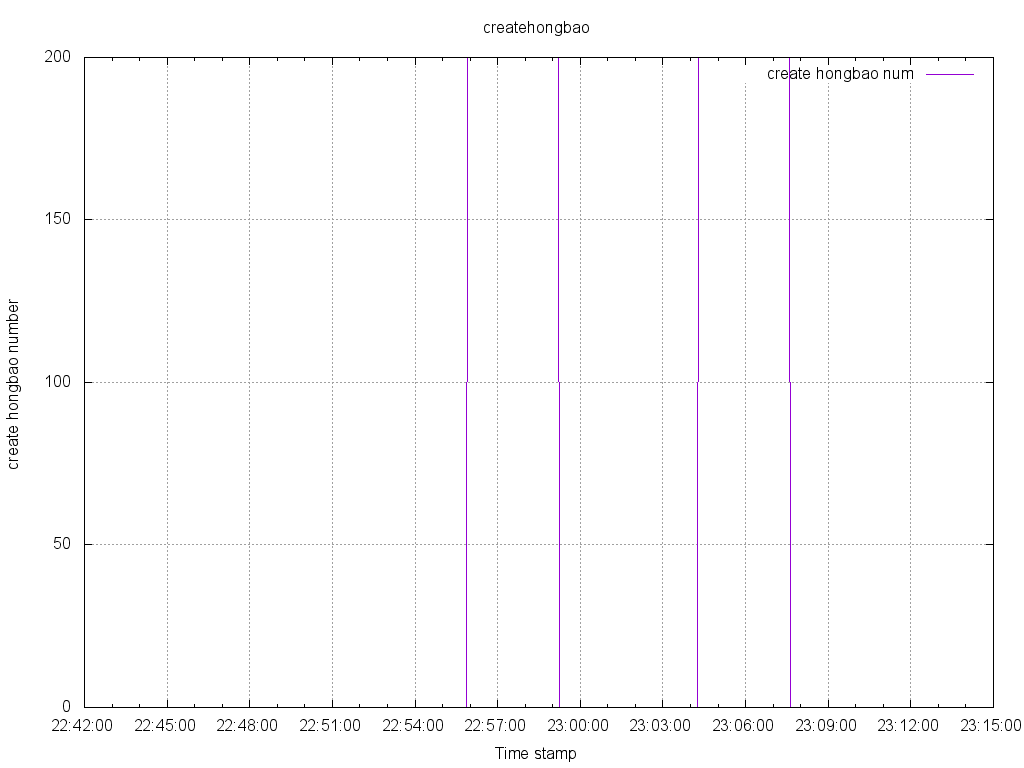

这是红包生成数量的状态变化图

非常的稳定。

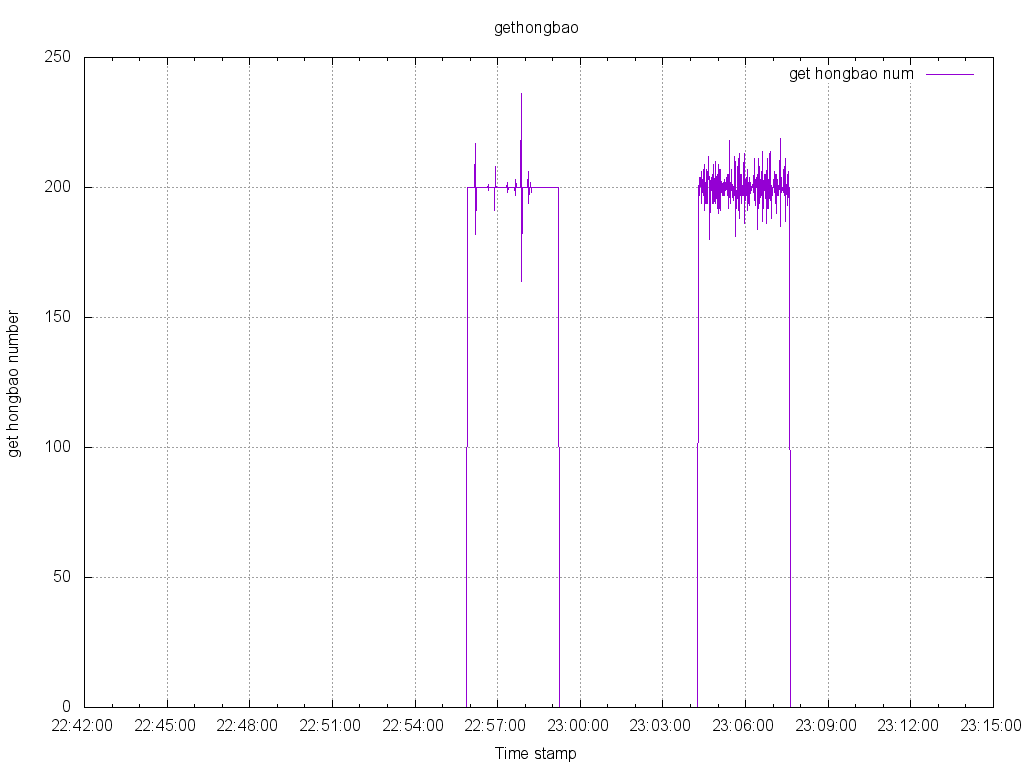

这是客户端每秒获取的摇红包状态

可以发现3万QPS区间，客户端每秒获取的红包数基本在200左右，在6万QPS的时候，以及出现剧烈的抖动，不能保证在200这个数值了。我觉得主要是6万QPS时候，网络的抖动加剧了，造成了红包数目也在抖动。

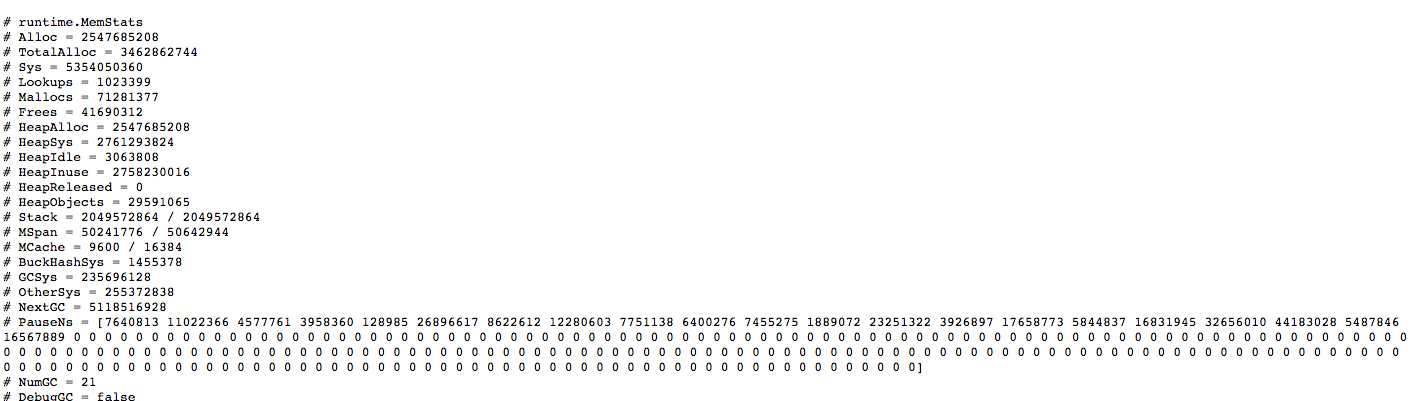

最后是golang 自带的pprof 信息，其中有gc 时间超过了10ms, 考虑到这是一个7年前的硬件，而且非独占模式，所以还是可以接受。

总结：

  按照设计目标，我们模拟和设计了一个支持100万用户，并且每秒至少可以支持3万QPS，最多6万QPS的系统，简单模拟了微信的摇红包和发红包的过程。可以说达到了预期的目的。
如果600台主机每台主机可以支持6万QPS，只需要7分钟就可以完成 100亿次摇红包请求。

虽然这个原型简单地完成了预设的业务，但是它和真正的服务会有哪些差别呢？我罗列了一下

区别	真正服务	本次模拟
业务复杂	更复杂	非常简单
协议	Protobuf 以及加密	简单的协议
支付	复杂	无
日志	复杂	无
性能	更高	无
用户分布	用户id分散在不同服务器，需要hash以后统一， 复杂。	用户id 连续，很多优化使代码简单 非常高效
安全控制	复杂	无
热更新及版本控制	复杂	无
监控	细致	简单

Refers：

• 单机百万的实践
• https://github.com/xiaojiaqi/C1000kPracticeGuide
• 如何在AWS上进行100万用户压力测试
• https://github.com/xiaojiaqi/fakewechat/wiki/Stress-Testing-in-the-Cloud
• 构建一个你自己的类微信系统
• https://github.com/xiaojiaqi/fakewechat/wiki/Design
• http://djt.qq.com/article/view/1356
• http://techblog.cloudperf.net/2016/05/2-million-packets-per-second-on-public.html
• http://datacratic.com/site/blog/1m-qps-nginx-and-ubuntu-1204-ec2
• @火丁笔记
• http://huoding.com/2013/10/30/296
• https://gobyexample.com/non-blocking-channel-operations



总结：搭建一个全国几亿人同时使用的服务，要求：需要600以上服务器，单机支持100万连接（服务器配置优化），单机峰值QPS 6万以上，基本可以平稳支持业务（特殊业务特殊考虑）。

思路：一个大型高并发系统的搭建，前期调研计算出需要怎样的一个负载能力：需同时支持多少用户（即连接数，一台机器的连接数基本确定，算出至少需要多少台机器），然后估算出QPS峰值，计算单机的压力，功能实现后进行压测。
