EnjoyingSoft之Mule ESB开发教程第二篇：Mule ESB基本概念

Mule ESB在众多开源的ESB中处于领先者的地位，MuleSoft公司也作为独角兽，2017年在纽交所上市。我们作为MuleSoft的合作伙伴也有幸参与其中，在六年多的时间里，我们使用Mule ESB实施，包括使用Mule ESB企业版实施，或者在社区版基础上扩展，使用Mule ESB社区版实施，帮助国内众多的企业成功上线SOA项目。

使用Mule ESB的过程中，体会到其快速的开发效率，以及优秀的架构设计。同时也深感国内这块资料非常稀少，所以计划使用8篇文章来写Mule ESB的基础课程系列。

EnjoyingSoft之Mule ESB开发教程第一篇：初识Mule ESB
EnjoyingSoft之Mule ESB开发教程第二篇：Mule ESB基本概念
EnjoyingSoft之Mule ESB开发教程第三篇：Mule message structure - Mule message结构
EnjoyingSoft之Mule ESB开发教程第四篇：Mule Expression Language - MEL表达式
EnjoyingSoft之Mule ESB开发教程第五篇：控制消息的流向-数据路由
EnjoyingSoft之Mule ESB开发教程第六篇：Data Transform - 数据转换
EnjoyingSoft之Mule ESB开发教程第七篇：SOAP Web Service的消费和创建
EnjoyingSoft之Mule ESB开发教程第八篇：使用API构建Rest Service

[TOC]

1. 使用Anypoint Studio开发

Anypoint Studio是 MuleSoft提供的基于 Eclipse架构的集成开发环境 (IDE) 。使用Anypoint Studio，程序员可以几分种内轻松地创建出集成化的流程图，并使用图形化转换器来完成数据的映射。这里的映射就是指消息转换，消息转换是ESB很重要的功能。Anypoint Studio的图形化转换器功能非常强大，可以全方面的转换数据，包括数据结构，数据类型，数据内容的转换等。注意，图形化转换器是企业版才有的功能，社区版则需要自行开发，我们在社区版做过类似的图形化转换工具。

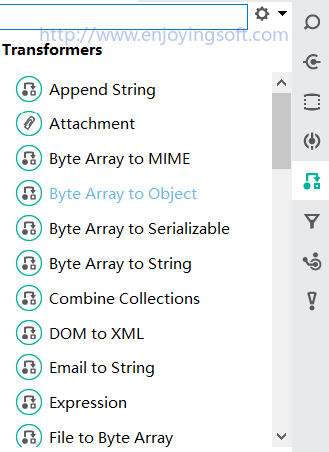

Anypoint Studio可以让开发人员用拖拽的方式把连接器(Connectors)、转化器(Transformers)以及其他Processor放到开发环境的画布上，Anypoint Studio会自动把图形化的流程界面转化为后台的XML配置文件。

Anypoint Studio默认集成Mule ESB企业版运行时，我们也可以在Anypoint Studio上集成社区版运行时，具体可参考上一篇文章。

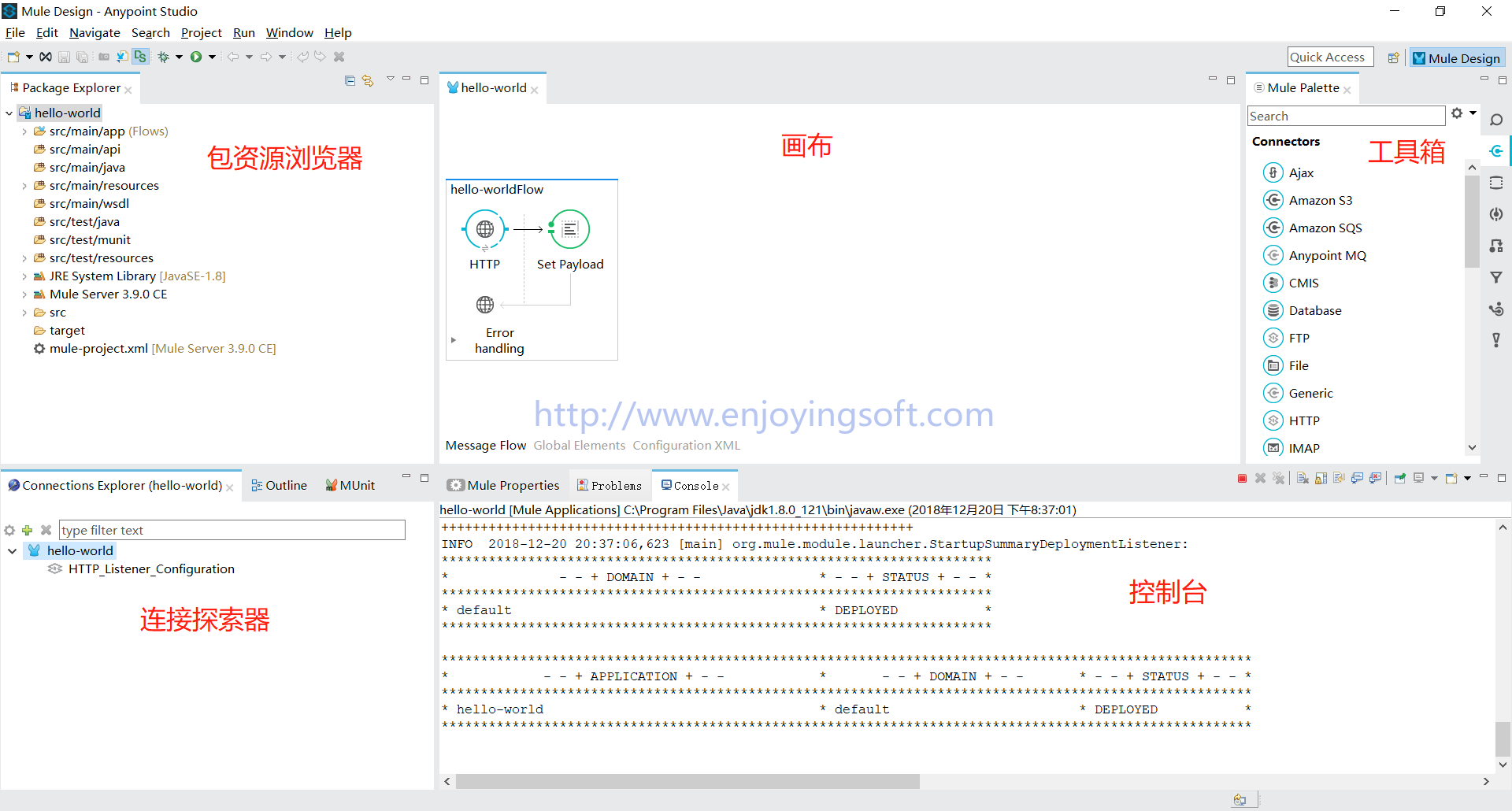

下图是Anypoint Studio的各个区域说明。

包资源浏览器

和Java工程类似，管理工程项目的资源。
画布

主要的可视化开发环境，通过拖拽的方式组织逻辑，定义属性。
工具箱

包括Connector,Processor等开箱即用的组件。
连接探索器

这里可以展示全局的连接器配置属性。
控制台

和Java工程一样，Console输出控制台。

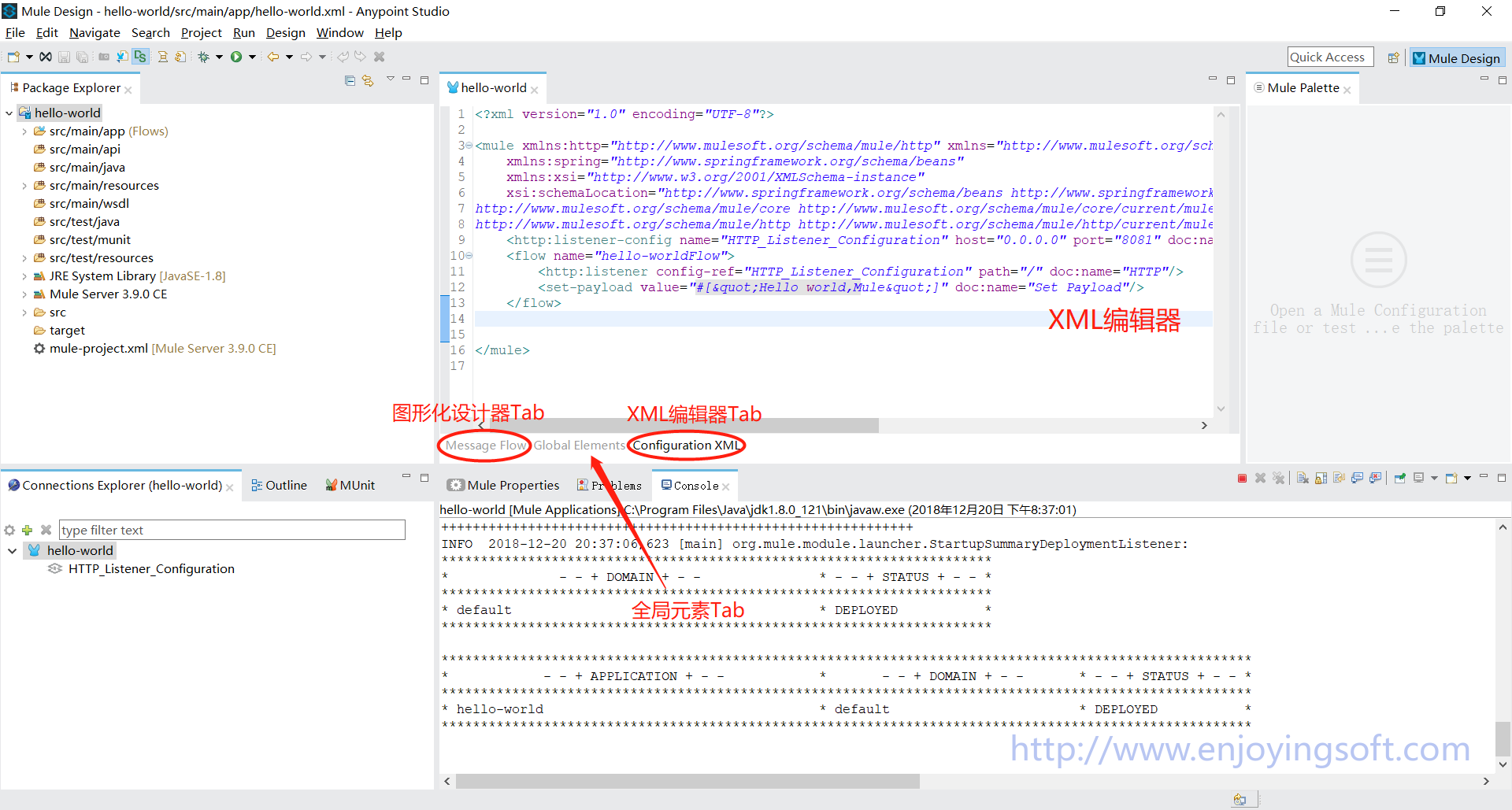

在主界面上有三个Tab页签，其中图形化设计器和XML编辑器是可以互相切换的。所以你可以使用图形化的拖拽开发，熟悉Mule的工程师也可以直接使用XML编辑器来完成工具。需要注意的是，有些属性在图形化界面是无法设定的，这个时候你只能在XML编辑器中完成设定工作。好在XML编辑器也提供代码上下文语法提示，可以方便开发工程师输入XML元素。

Message Flow

图形化设计器页签，在这里可以拖拽组件，编辑组件属性。
Global Elements

全局元素列表页签，所谓全局元素，可以理解成这些元素是全局共享，可以被其他元素所引用。
Configuration XML

点击此页签，切换到XML编辑器。实际上，图形化界面就是对XML代码的渲染。

2. Mule ESB Application Structure - Mule ESB应用程序结构

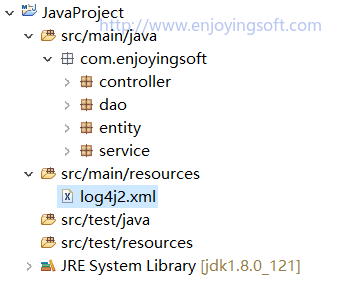

我们来看一个基于Maven项目，使用典型的archetype构建的应用程序的目录结构，可以看到一般分成src/main/java，src/main/resources，src/test/java，src/test/resources等目录。每个目录的作用Java程序员都很清楚。

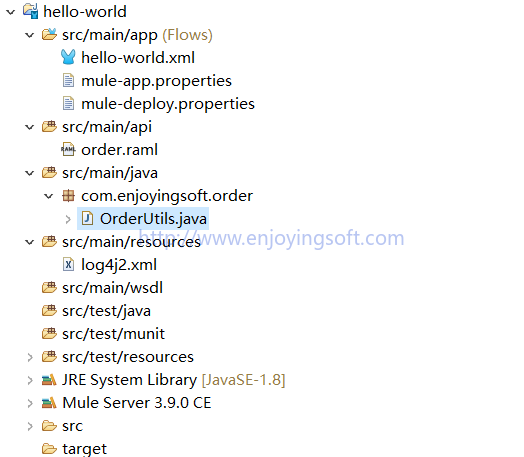

我们再来看看Mule ESB Application的结构是什么。从图示可以发现，Mule的应用程序和Java应用程序几乎一致，其中有几个新目录着重介绍一下。

src/main/app

这个目录就是放置Mule的配置文件，也就是Mule Configuration File。打开Mule Configuration File就会开启设计器界面。
src/main/api

这个目录是放置Restful API的定义文件。
src/main/wsdl

这个目录是放置SOAP Webservice的WSDL文件。

3. Mule ESB Application整体构造

我们在上一篇文章已经对Mule ESB Application有了一个初步的认识，总结起来，Mule的应用程序就是由一个或者多个Mule Configuration File组成，每个Mule Configuration File里面可以放置一个或者多个Flow。每一个FLow又是由Connector和Processor等组成。

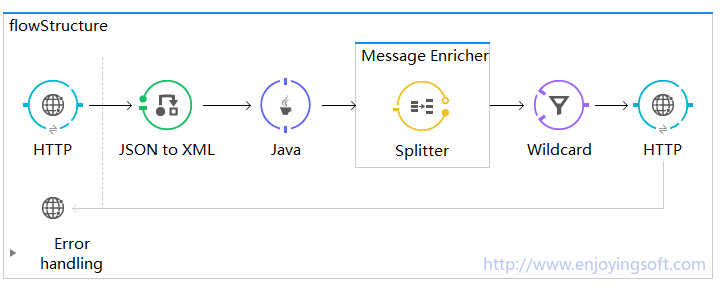

而Flow是Mule的核心概念，下图展示了Flow的结构。

4. Mule ESB构造元素 - Flow

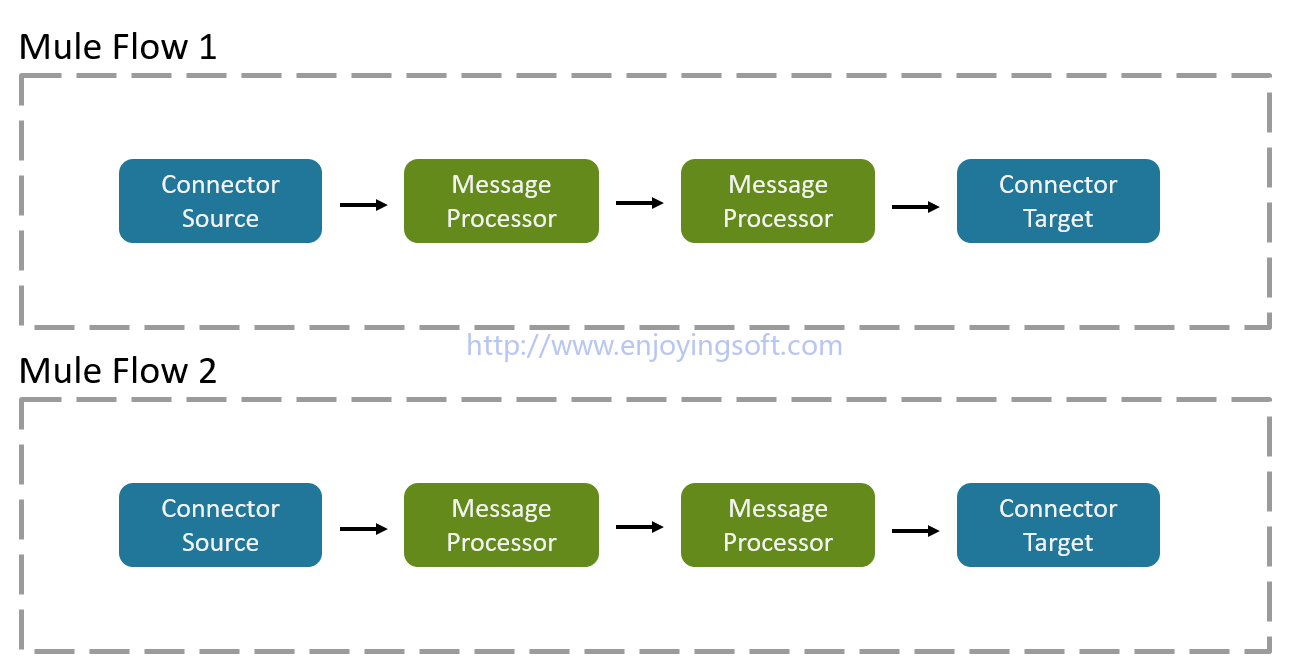

Mule ESB的应用程序通常是设计用来接收和处理消息。接收消息我们通常使用Connector Source来做，而处理消息通常使用一个或者多个Processor来做。Flow就是用来组织Connector和Processor的组。在一个Flow中，你可以将多个单独的Mule元素链接起来，用来实现接收，处理，过滤，路由消息等功能。

Flow实际就是上图的边框。实际还有Sub Flow的概念，主要用于Flow的公用，这些不展开讲述。
