由于Verilog/Vhdl没有计算exp指数函数的库函数，所以在开发过程中可利用cordic IP核做exp函数即e^x值；
但前提要保证输入范围在（-pi/4—pi/4）

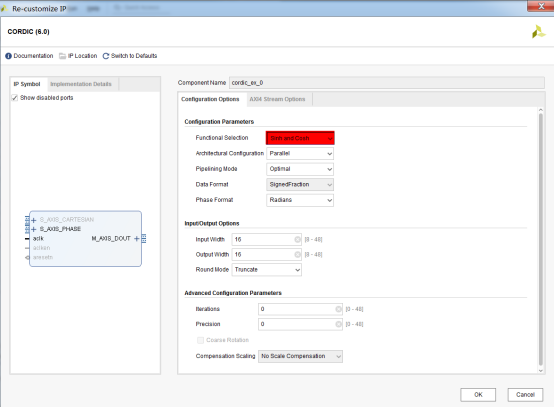

在cordic核中e^x = sinh + cosh所以在配置cordic时点选sinh and cosh即可 如下图：
input width配置为16位，表示输入数据的第16位是符号位，第15,14位是整数位，其他位表示小数位，相当于13位有符号定点小数；
output width配置16位，高16位表示sinh结果 其中第16位符号位，第15位整数位，其它小数位，相当于13位有符号定点小数；
低16位表示cosh结果 其中第16位符号位，第15位整数位，其它小数位，相当于13位有符号定点小数；

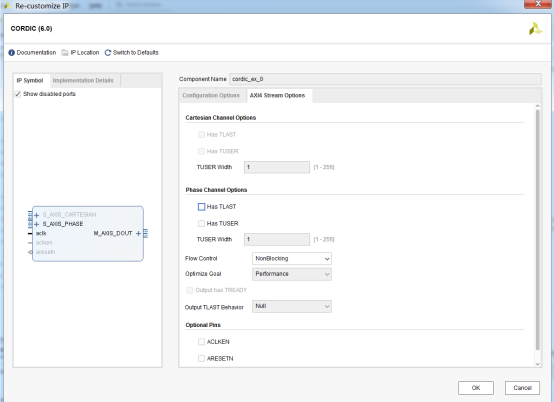

其它选项都按上图显示配置；
编写testbench测试文件：
Testbench：
`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
// Create Date: 2018/11/28 09:08:45
// Design Name:
// Module Name: test_bench_IP_cordic_ex
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
// 利用cordic IP核 做pi/5和-pi/4做exp 定义（可自选）
//需自己将仿真结果高16位提出作为sinh值 数据格式为第16位为符号位 第15位是整数位 后边其他是小数
//将仿真结果低16位提出作为cosh值 数据格式为第16位为符号位 第15位是整数位 后边其他是小数
//得到结果exp（x）=sinh+cosh
// Dependencies:
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//////////////////////////////////////////////////////////////////////////////////
module test_bench_IP_cordic_ex(
);
//inputs
reg clk;
reg[15:0] s_axis_phase_tdata;
reg s_axis_phase_tvalid;
//outputs
wire m_axis_dout_tvalid;
wire[31:0] m_axis_dout_tdata;
//others
wire[15:0] sinh;
wire[15:0] cosh;
wire[15:0] exp;
assign sinh = m_axis_dout_tdata[31:16];
assign cosh = m_axis_dout_tdata[15:0];
assign exp = sinh + cosh;
cordic_0 cordic_m0(
.aclk(clk),
//.rst(rst),
.s_axis_phase_tdata(s_axis_phase_tdata),
//.s_axis_phase_tready(s_axis_phase_tready),
.s_axis_phase_tvalid(s_axis_phase_tvalid),//s_axis_phase_tvalid),
.m_axis_dout_tvalid(m_axis_dout_tvalid),
.m_axis_dout_tdata(m_axis_dout_tdata)
);
always #5 clk = ~clk;
initial begin
clk = 0;
s_axis_phase_tvalid = 0;
s_axis_phase_tdata = 0;
#150
s_axis_phase_tvalid = 1;
s_axis_phase_tdata = 16'b0001010000011011;//pi * 1/5
#10
s_axis_phase_tdata = 16'b1110011011011110;//-pi * 1/4
#10
s_axis_phase_tvalid = 0;
#40000 $finish;
end
endmodule

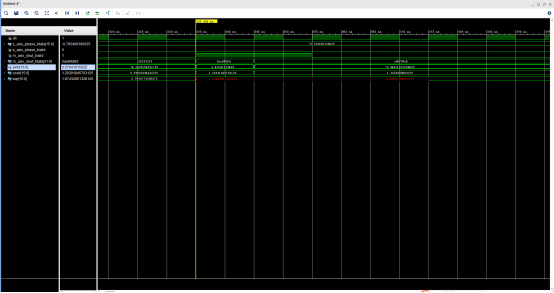

仿真结果如下图：
图中标红区域值分别为:
e（pi/5）=1.87432861328125
e（-pi/4）=0.45587158203125

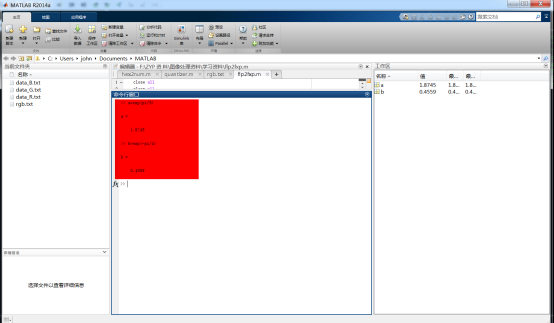

利用Matlab仿真结果如下图：
对比可知仿真结果一致；
