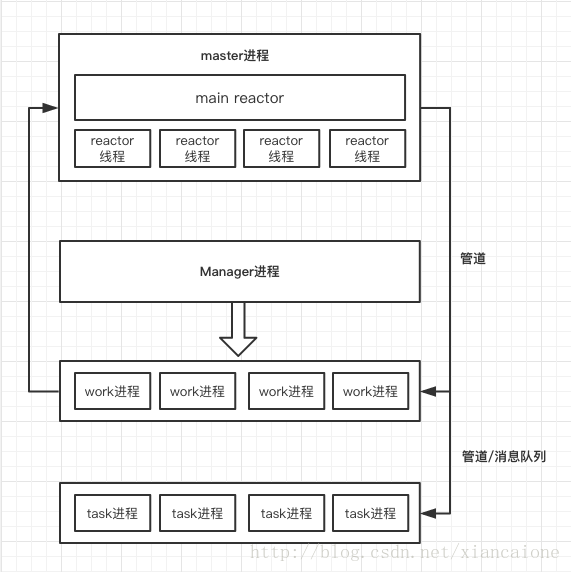

1、swoole结构图

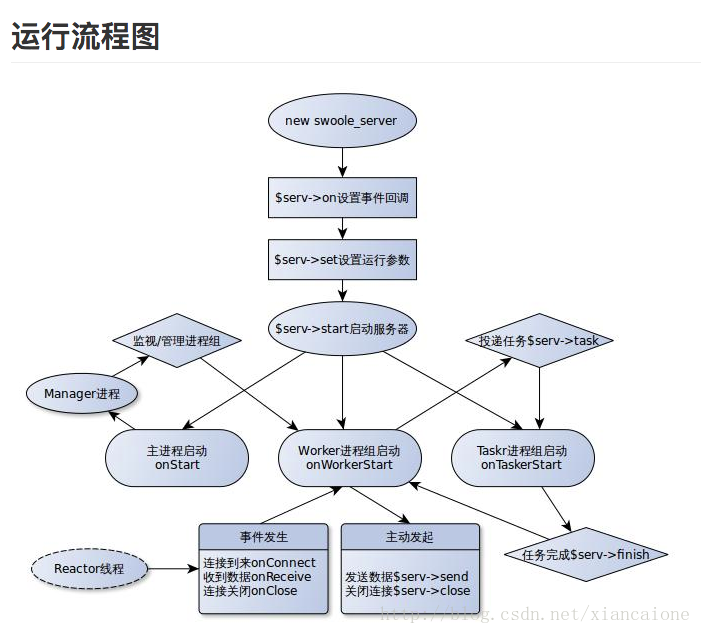

2、swoole流程图

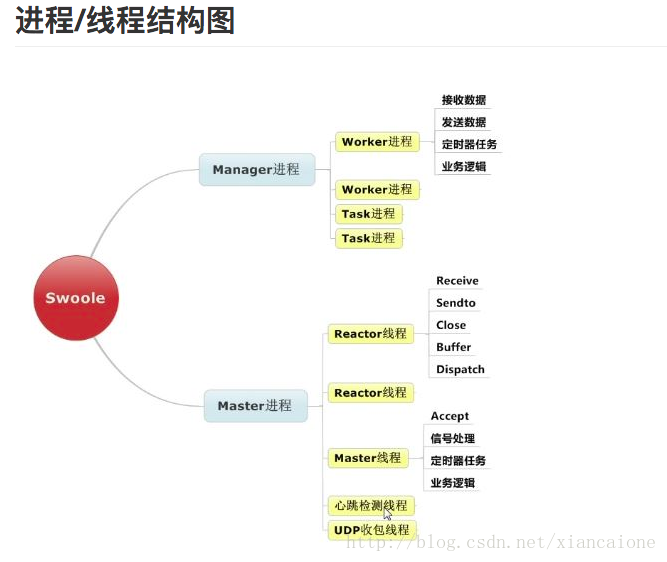

3、详细流程图
3.1、Master:处理核心事件驱动(主进程)
3.2、Reactor:
处理TCP连接，收发数据的线程。Swoole的主线程在Accept新的连接后，会将这个连接分配给一个固定的Reactor线程，并由这个线程负责监听此socket。在socket可读时读取数据，并进行协议解析，将请求投递到Worker进程。在socket可写时将数据发送给TCP客户端。，
3.2.1、负责维护客户端TCP连接、处理网络IO、处理协议、收发数据
3.2.2、完全是异步非阻塞的模式
3.2.3、全部为C代码，除Start/Shudown事件回调外，不执行任何PHP代码
3.2.4、将TCP客户端发来的数据缓冲、拼接、拆分成完整的一个请求数据包
3.2.5、Reactor以多线程的方式运行
3.3、Manager进程:
3.3.1、swoole中worker/task进程都是由Manager进程Fork并管理的。
3.3.2、子进程结束运行时，manager进程负责回收此子进程，避免成为僵尸进程。并创建新的子进程
3.3.3、服务器关闭时，manager进程将发送信号给所有子进程，通知子进程关闭服务
3.3.4、服务器reload时，manager进程会逐个关闭/重启子进程
3.4、Worker进程：处理客户端请求
3.4.1、接受由Reactor线程投递的请求数据包，并执行PHP回调函数处理数据
3.4.2、生成响应数据并发给Reactor线程，由Reactor线程发送给TCP客户端
3.4.3、可以是异步非阻塞模式，也可以是同步阻塞模式
3.4.4、Worker以多进程的方式运行
3.5、Task进程：异步工作进程
3.5.1、接受由Worker进程通过swoole_server->task/taskwait方法投递的任务
3.5.2、处理任务，并将结果数据返回(swoole_server->finish)给Worker进程
3.5.3、完全是同步阻塞模式
3.5.4、TaskWorker以多进程的方式运行
3.6、Reactor、Worker、TaskWorker的关系:
3.6.1、可以理解为Reactor就是nginx，Worker就是php-fpm。Reactor线程异步并行地处理网络请求，然后再转发给Worker进程中去处理。Reactor和Worker间通过UnixSocket进行通信。
3.6.2、在php-fpm的应用中，经常会将一个任务异步投递到Redis等队列中，并在后台启动一些php进程异步地处理这些任务。Swoole提供的Worker是一套更完整的方案，将任务的投递、队列、php任务处理进程管理合为一体。通过底层提供的API可以非常简单地实现异步任务的处理。另外TaskWorker还可以在任务执行完成后，再返回一个结果反馈到Worker。
3.6.3、Swoole的Reactor、Worker、TaskWorker之间可以紧密的结合起来，提供更高级的使用方式。
3.6.4、一个更通俗的比喻，假设Server就是一个工厂，那Reactor就是销售，接受客户订单。而Worker就是工人，当销售接到订单后，Worker去工作生产出客户要的东西。而TaskWorker可以理解为行政人员，可以帮助Worker干些杂事，让Worker专心工作。
3.6.5、底层会为Worker进程、TaskWorker进程分配一个唯一的ID
3.6.6、不同的Worker和TaskWorker进程之间可以通过sendMessage接口进行通信
3.7、 Task进程

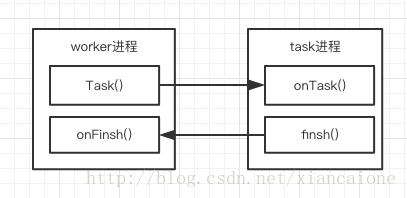

Task流程图
- Task和Worker进程的通信通过unix socket进行
- Task数据传递大小小于8K直接管道传递，大于8K写入临时文件传递
- Task传递对象 i.可以通过序列化传递一个对象的拷贝（非应用）ii.Task对象的改变不会反应到worker中（连个进程中是独立的）iii.数据库连接，网络连接对象不可传递
- Task的Onfinish的回调会传递给调用给该task方法的worker进程（原路返回可寻）
Task 用途：
模拟Mysql连接池
3. 8、Timer定时器
- Timer基于epoll的timeout机制实现
- 使用堆存放Timer，提高检索效率
