【H3C实验】链路聚合技术入门

送分小仙女□ 提交于 2021-01-13 07:30:48

最近经常遇到一个问题,大家经常问,链路聚合为什么做不成功啊,总显示有未命中端口啊,等等一些相关的问题。



今天咱们就一起来讨论一下链路聚合技术:

首先,大家要明确一个概念,聚合,其实就是捆绑,我们将多根链路,通过使用聚合技术之后,形成一个高速链路。



这样有什么好处呢?

第一,可以增加带宽,比如两根4M链路进行聚合,那么就会形成一个8M的高速链路。

第二,大功能是什么呢,就是备份,在聚合组当中只要有一根链路正常,那么网络就不会中断。提高了网络的可靠性,必要时还可以实现负载分担。



以上是链路聚合的功能


下面我们来看一些具体知识点:

比如聚合端口和成员端口


首先创建聚合组

聚合端口就是聚合组对应的一个逻辑接口

加入聚合组的以太网接口就称为聚合组的成员端口

大家在进行聚合的时候往往会出现一个问题,就是聚合不成功。

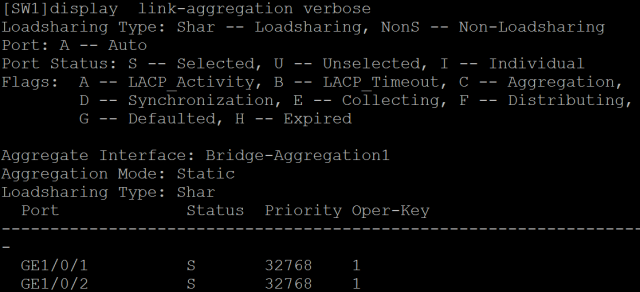

通过display link-aggregation summary或者display link-aggregation verbose命令来发现是否有未命中端口。


在SE课程中,我们提到,有很多配置会影响端口加入聚合组,下面我们来看一下影响端口加入聚合组的常见参数。

1、端口隔离

端口是否加入隔离组、端口所属的端口隔离组


2、QinQ配置

 端口的QinQ功能开启/关闭状态、VLAN Tag的TPID值、VLAN透传。关于QinQ配置的详细描述请参见“二层技术-以太网交换配置指导”中的“QinQ”


3、VLAN映射

端口上配置的各种VLAN映射关系


4、VLAN配置

端口上允许通过的VLAN、端口缺省VLAN、端口的链路类型(即Trunk、Hybrid、Access类型)、VLAN报文是否带Tag配置。

我们目前接触的比较多的就是第四个vlan相关配置。


讲完链路聚合原理,我们来看看链路聚合的相关配置,链路聚合配置如下所示:

[SW1] interface bridge-aggregation 1//首先创建聚合接口,注意接口名称的书写

[SW1-Bridge-Aggregation1]link-aggregation mode dynamic//如果配置的是动态链路聚合需要更改聚合模式为动态聚合

[SWA-GE1/0/1]port lin-agg group 1//将以太网端口加入到聚合组

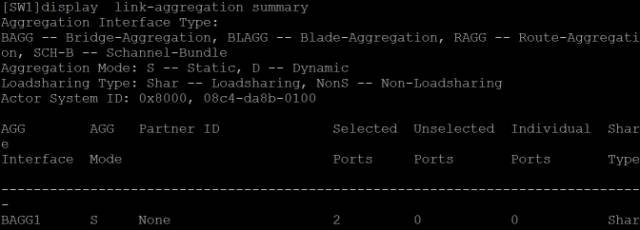

配置成功之后进行命令的检查,如下图所示:



注意:创建的聚合接口默认也是access端口,属于vlan1,如果互连的物理端口是trunk端口,经常有同学会忘记把聚合接口也修改成trunk端口。

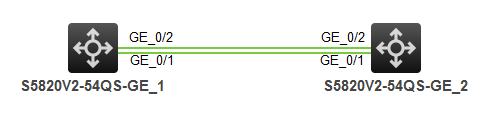

补充:我们做链路聚合,是把两台设备连接的多根线做聚合,拓扑结构如下图所示:



一般不能把连接多个不同设备的线缆做聚合,但是一些特殊的情况下,如把两台设备配置H3C的IRF功能,把两台设备堆叠成一台设备,就可以配置链路聚合了。

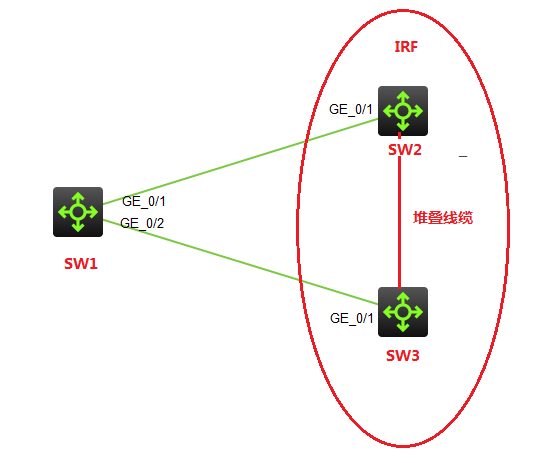

因为SW2和SW3一旦堆叠成功两台设备就相当于是一台设备。那么SW1就类似于通过两根线缆连接同一台设备,那么这两根线一样可以做链路聚合。有兴趣的小伙伴可以尝试一下实验。
