51单片机的存储器扩展

前提是你 提交于 2021-01-11 05:53:32

        在51单片机中,连接外部存储器使用的是三总线的方式,即:数据总线,地址总线,控制总线。51单片机的P0口在有外部存储器的设计之中,一般充当数据总线和低8位的地址总线。所以我们必须解决P0的复用问题。51提供了ALE信号,ALE地址锁存信号的下降沿来临时,地址总线的数据被锁存。

        外扩的数据存储器和外扩的I/O口是统一编址的。必须记住。

        PSEN信号是外部ROM的读选通信号。一般接到存储器的OE端。

        EA信号:EA = 0,只访问外部程序存储器,EA = 1,从内部ROM开始访问,当访问完内部ROM后,转去访问外部ROM。

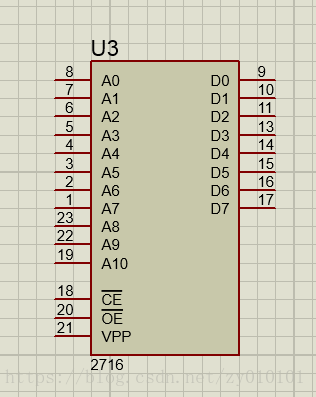

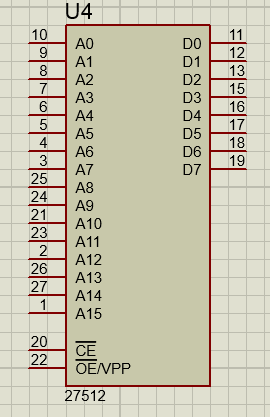

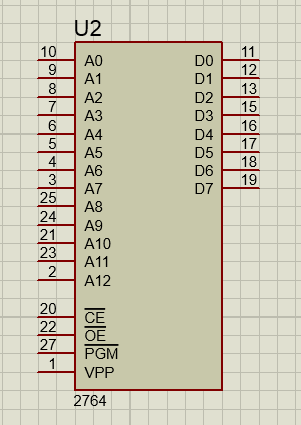

       常用的ROM芯片:

 Ai:地址线

 Di:数据线

 CE:片选信号

 OE:选通信号线,与PSEN相连

 PGM:编程脉冲端

 VPP:编程电压端
