教你配置windows上的windbg,linux上的lldb，打入clr内部这一篇就够了

由 杀马特。学长 韩版系。学妹 提交于 2021-01-09 07:00:02

一：背景

1. 讲故事

前几天公众号里有位兄弟看了几篇文章之后，也准备用windbg试试看，结果这一配就花了好几天，(づ╥﹏╥)づ，我想也有很多跃跃欲试的朋友在配置的时候肯定会遇到这样和那样的问题，所以我觉得有必要整理一下，让大家少走弯路。

二：一些基础概念

1. 在哪下载

现在安装windbg越来越麻烦，还要安装Windows 10 SDK，很多人就栽在这里，其实大家可以直接在网上找一键打包的windbg 6.0版本即可，才30多M，调生产调本地都很方便，顺带还可以练练SOS命令。

云盘：https://pan.baidu.com/s/1VqXVIGVHxAZVPNds1525Jg 提取码：mahg

外网：http://www.33lc.com/soft/96743.html

2. 版本问题

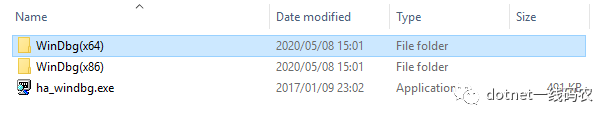

解压打开会有一个x64和x86文件夹，很显然，32位的程序用x86下的windbg调试，64位的程序用x64的windbg调试，如下图：

3. 其他的问题

我比较喜欢用64bit程序，所以这里使用64位的windbg。

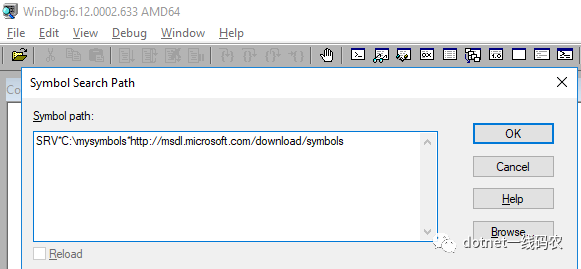

<1> 配置微软公有符号

符号其实就是pdb文件，我们在debug模式下编译项目都会看到这个，它的作用会对dll进行打标，这样在调试时通过pdb就能看到局部变量，全局变量，行号等等其他信息，在FCL类库中的pdb文件就放在微软的公有服务器上，SRV*C:\mysymbols*http://msdl.microsoft.com/download/symbols。

<2> 理解sos.dll和clr.dll

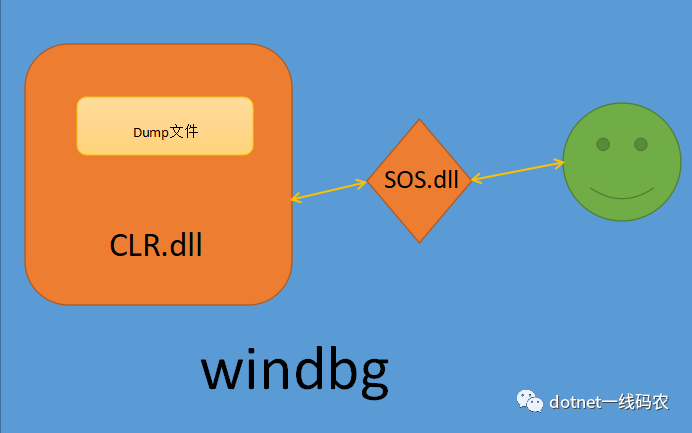

很多时候大家都是事后调试，所以需要在生产上抓一个dump文件，为了将dump文件逆向到clr上的运行时状态，你必须要寻找到当时运行程序clr版本，同时也要找到对应clr版本的sos.dll，他们通常是在一起的，sos 就是 你 和 clr交互的渠道，很多人都卡在寻找正确版本的sos和clr版本上。。。如果不清楚，我可以画张图。

有了这个前置基础，接下来就可以在windows和centos上进行配置实践了。。。😄😄😄

三. windows上的 netcore 3.1 配置

为了演示，我先上一段简单的代码：


static void Main(string[] args)
{
var info = "hello world!";
            Console.WriteLine(info);
            Console.ReadLine();
        }

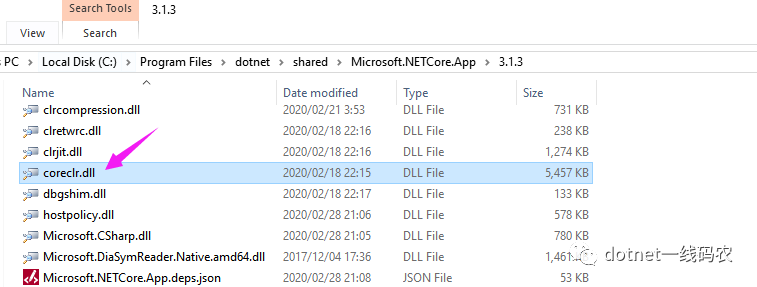

1. 寻找clr.dll

在netcore中，clr的名字变成了 coreclr.dll，路径：C:\Program Files\dotnet\shared\Microsoft.NETCore.App\3.1.3

2. 寻找sos.dll

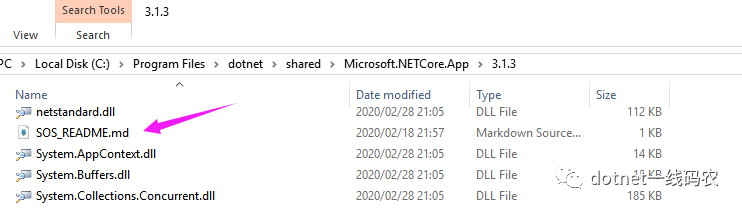

netcore3.0开始，sos就没有放在版本号文件下了，详见 SOS_README.md 内容。


SOS and other diagnostic tools now ship of band and work with any version of the .NET Core runtime.
SOS has moved to the diagnostics repo here: https://github.com/dotnet/diagnostics.git.
Instructions to install SOS: https://github.com/dotnet/diagnostics#installing-sos.

看了上面文档，大概意思就是说老版本的windbg，需要通过小工具dotnet-sos 自己生成一个sos.dll，那就按照文档来吧


PS C:\WINDOWS\system32> dotnet tool install -g dotnet-sos
You can invoke the tool using the following command: dotnet-sos
Tool 'dotnet-sos' (version '3.1.122203') was successfully installed.
PS C:\WINDOWS\system32> dotnet-sos install
Installing SOS to C:\Users\hxc\.dotnet\sos from C:\Users\hxc\.dotnet\tools\.store\dotnet-sos\3.1.122203\dotnet-sos\3.1.122203\tools\netcoreapp2.1\any\win-x64
Installing over existing installation...
Creating installation directory...
Copying files...
Execute '.load C:\Users\hxc\.dotnet\sos\sos.dll' to load SOS in your Windows debugger.
Cleaning up...
SOS install succeeded
PS C:\WINDOWS\system32>

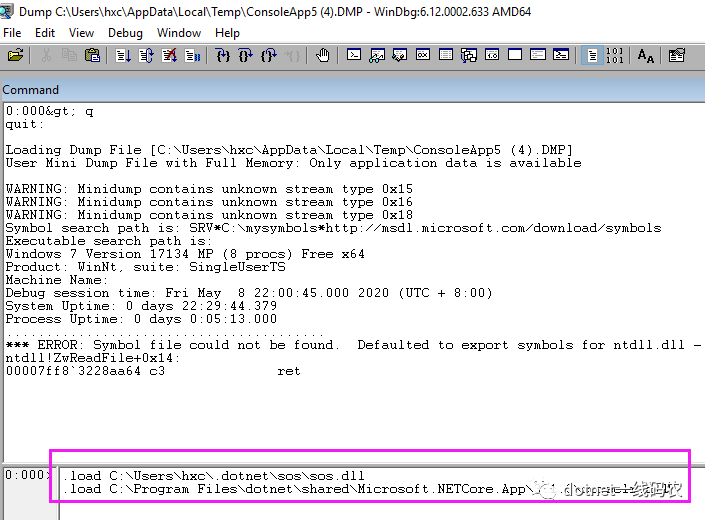

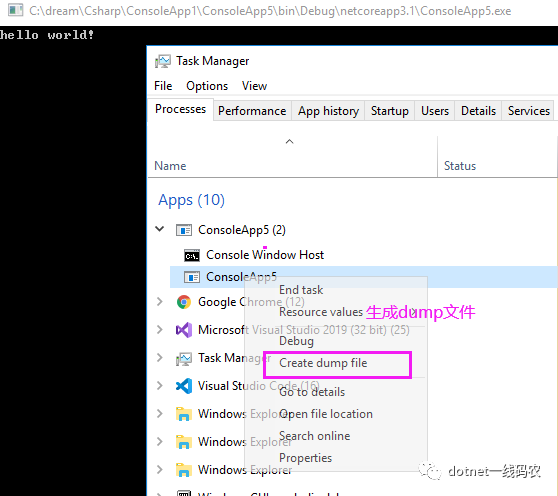

仔细看输出，sos.dll 已经生成好了，接下来在任务管理器中生成一个dump文件，然后使用 .load 命令把 coreclr 和 sos 加载进去即可。


.load C:\Users\hxc\.dotnet\sos\sos.dll
.load C:\Program Files\dotnet\shared\Microsoft.NETCore.App\3.1.3\coreclr.dll

最后我们抓一下 info 变量在堆上的分布。

0:000> ~0s
ntdll!ZwReadFile+0x14:
00007ff8`3228aa64 c3              ret

0:000> !clrstack -l
OS Thread Id: 0x41d4 (0)

000000246097EA40 00007FFF89C50F97 Error: Fail to initialize CoreCLR 80131022
ConsoleApp5.Program.Main(System.String[])
LOCALS:
0x000000246097EA68 = 0x0000021d8141aba8

0:000> !do 0x0000021d8141aba8
Name:        System.String
MethodTable: 00007fff89cd1e18
EEClass:     00007fff89cc2128
Size:        46(0x2e) bytes
File:        C:\Program Files\dotnet\shared\Microsoft.NETCore.App\3.1.3\System.Private.CoreLib.dll
String:      hello world!
Fields:
MT    Field   Offset                 Type VT     Attr            Value Name
00007fff89c1b1e8  4000242        8         System.Int32  1 instance               12 _stringLength
00007fff89c18000  4000243        c          System.Char  1 instance               68 _firstChar
00007fff89cd1e18  4000244      110        System.String  0   static 0000021d81411360 Empty

好了，windows上的netcore调试就这么简单，希望这些配置能节省您的时间。

四. windows 上的 netframework 配置

framework程序比netcore配置要方便的多，不需要自己去生成sos了，如下代码所示：


64位程序加载路径

.load C:\Windows\Microsoft.NET\Framework64\v4.0.30319\sos.dll
.load C:\Windows\Microsoft.NET\Framework64\v4.0.30319\clr.dll

32位程序加载路径

.load C:\Windows\Microsoft.NET\Framework\v4.0.30319\sos.dll
.load C:\Windows\Microsoft.NET\Framework\v4.0.30319\clr.dll

五. centos 上的 netcore 3.1 配置

首先要明白，对于linux内核windbg就失效了，那怎么调试呢？有两种方式。

1. 使用netcore内置的dotnet-dump 小工具

这个工具🐮👃的地方在于，sos和clr都不需要你配置，直接使用它生成dump，然后直接调试，方便至极，下面看看怎么安装，开两个terminal，如下代码：


terminal 1:

[root@10-25-198-96 data]# dotnet build
[root@10-25-198-96 netcoreapp3.1]# dotnet data.dll
hello world


terminal 2:

[root@10-25-198-96 cs2]# ps -ef | grep dotnet
root     31555 31247  0 22:28 pts/0    00:00:00 dotnet cs2.dll
root     32112 31995  0 22:29 pts/2    00:00:00 grep --color=auto dotnet

[root@10-25-198-96 cs2]# dotnet tool install -g dotnet-dump
You can invoke the tool using the following command: dotnet-dump
Tool 'dotnet-dump' (version '3.1.122203') was successfully installed.
[root@10-25-198-96 cs2]# export PATH=$PATH:$HOME/.dotnet/tools
[root@10-25-198-96 cs2]# dotnet-dump collect --process-id 31555
Writing full to /cs2/core_20200508_223204
Complete

可以看到dump文件已经好了 /cs2/core_20200508_223204 ，接下来用 dotnet-dump 对dump文件调试。


[root@10-25-198-96 cs2]# dotnet-dump analyze /cs2/core_20200508_223204
Loading core dump: /cs2/core_20200508_223204 ...
Ready to process analysis commands. Type 'help' to list available commands or 'help [command]' to get detailed help on a command.
Type 'quit' or 'exit' to exit the session.
> clrstack -l
OS Thread Id: 0x7b43 (0)
Child SP               IP Call Site
00007FFDFCABF2D0 00007fb0397af7fd [InlinedCallFrame: 00007ffdfcabf2d0] Interop+Sys.ReadStdin(Byte*, Int32)
00007FFDFCABF2D0 00007fafbebbb4db [InlinedCallFrame: 00007ffdfcabf2d0] Interop+Sys.ReadStdin(Byte*, Int32)
00007FFDFCABF2C0 00007FAFBEBBB4DB ILStubClass.IL_STUB_PInvoke(Byte*, Int32)

00007FFDFCABF9D0 00007FAFBECF844D System.Console.ReadLine()

00007FFDFCABF9E0 00007FAFBEBB037D cs2.Program.Main(System.String[]) [/cs2/Program.cs @ 13]
LOCALS:
0x00007FFDFCABF9F0 = 0x00007faf980081d8

00007FFDFCABFD08 00007fb037fc0f7f [GCFrame: 00007ffdfcabfd08]
00007FFDFCAC01F0 00007fb037fc0f7f [GCFrame: 00007ffdfcac01f0]
> dumpobj 0x00007faf980081d8
Name:        System.String
MethodTable: 00007fafbec30f90
EEClass:     00007fafbeb9e1b0
Size:        44(0x2c) bytes
File:        /usr/share/dotnet/shared/Microsoft.NETCore.App/3.1.3/System.Private.CoreLib.dll
String:      hello world
Fields:
MT    Field   Offset                 Type VT     Attr            Value Name
00007fafbec2a0e8  400022a        8         System.Int32  1 instance               11 _stringLength
00007fafbec26f00  400022b        c          System.Char  1 instance               68 _firstChar
00007fafbec30f90  400022c      108        System.String  0   static 00007faf97fff360 Empty
>

就这么简单，不过这个工具虽好，但是不能调试非托管堆，而且命令也不是太多，当然够我们平时用了。

2. 使用linux专属的lldb调试器

要想实现windbg级别的调试，可以使用lldb调试器，这个非常强大，这里我也来介绍一下吧。

<1> 安装lldb

lldb是使用C++写的，也可以在 https://github.com/dotnet/diagnostics/blob/master/documentation/building/linux-instructions.md 寻找安装办法。


sudo yum install centos-release-SCL epel-release
sudo yum install cmake cmake3 gcc gcc-c++ gdb git libicu libunwind make python27 tar wget which zip
cd $HOME
git clone https://github.com/dotnet/diagnostics.git
$HOME/diagnostics/documentation/lldb/centos7/build-install-lldb.sh

一阵抽搐后就安装好了，从下面可以看到目前版本是3.9.1。


[root@10-25-198-96 cs2]# lldb -v
lldb version 3.9.1 ( revision )

<2> 寻找sos.dll

跟windbg一样，你需要生成一个sos.dll 。。。同样也是使用 dotnet-sos 生成。


[root@10-25-198-96 cs2]# dotnet tool install -g dotnet-sos
You can invoke the tool using the following command: dotnet-sos
Tool 'dotnet-sos' (version '3.1.122203') was successfully installed.
[root@10-25-198-96 cs2]# dotnet-sos install
Installing SOS to /root/.dotnet/sos from /root/.dotnet/tools/.store/dotnet-sos/3.1.122203/dotnet-sos/3.1.122203/tools/netcoreapp2.1/any/linux-x64
Installing over existing installation...
Creating installation directory...
Copying files...
Updating existing /root/.lldbinit file - LLDB will load SOS automatically at startup
Cleaning up...
SOS install succeeded

从上面信息看，sos 是安装在 /root/.dotnet/sos 目录下，同时也看到在lldb启动的时候会自动加载sos.dll 。。。

<3> 使用createdump 生成dump文件

每个dotnet版本下都有一个createdump程序，可以用它生成dump文件，具体配置文档可以参见：

https://github.com/dotnet/diagnostics/blob/master/documentation/debugging-coredump.md

https://github.com/dotnet/runtime/blob/master/docs/design/coreclr/botr/xplat-minidump-generation.md#configurationpolicy

[root@10-25-198-96 cs2]# ps -ef | grep dotnet
root     31555 31247  0 22:28 pts/0    00:00:00 dotnet cs2.dll
root     32112 31995  0 22:29 pts/2    00:00:00 grep --color=auto dotnet

[root@10-25-198-96 cs2]# find / -name createdump
/usr/share/dotnet/shared/Microsoft.NETCore.App/3.1.3/createdump

[root@10-25-198-96 3.1.3]# ./createdump 31555  -f /lldb/test.dump
Writing minidump with heap to file /lldb/test.dump
Written 84692992 bytes (20677 pages) to core file

[root@10-25-198-96 3.1.3]# lldb --core /lldb/test.dump
(lldb) target create --core "/lldb/test.dump"
Core file '/lldb/test.dump' (x86_64) was loaded.
(lldb) clrstack -l
OS Thread Id: 0x7b43 (1)
00007FFDFCABF9E0 00007FAFBEBB037D cs2.Program.Main(System.String[]) [/cs2/Program.cs @ 13]
    LOCALS:
0x00007FFDFCABF9F0 = 0x00007faf980081d8

00007FFDFCABFD08 00007fb037fc0f7f [GCFrame: 00007ffdfcabfd08]
00007FFDFCAC01F0 00007fb037fc0f7f [GCFrame: 00007ffdfcac01f0]
(lldb) dumpobj 0x00007faf980081d8
Name:        System.String
MethodTable: 00007fafbec30f90
EEClass:     00007fafbeb9e1b0
Size:        44(0x2c) bytes
File:        /usr/share/dotnet/shared/Microsoft.NETCore.App/3.1.3/System.Private.CoreLib.dll
String:      hello world
Fields:
              MT    Field   Offset                 Type VT     Attr            Value Name
00007fafbec2a0e8  400022a        8         System.Int32  1 instance               11 _stringLength
00007fafbec26f00  400022b        c          System.Char  1 instance               68 _firstChar
00007fafbec30f90  400022c      108        System.String  0   static 00007faf97fff360 Empty
(lldb)

可以看到，通过lldb也可以直接打入clr内部啦。。。

六：总结

我觉得这篇文章肯定能给很多朋友节省不少的时间，想起朱一旦的那句话：有钱人的快乐，就是这么朴实无华且枯燥， 哈哈~~~
